Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)

  • Разместил: klays067;
  • Прочитано: 5 947;
  • Дата: 14-08-2018, 13:31;
  • Сообщить о ошибке
Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Речь пойдет о полной диагностике Mazda 626 GE, 91-97 год.
Я выложил это потому что конечно знаю что многие это уже знают, но скорее для тех кто еще этого не знал, для тех кто знал да где-то затерялось, или для тех кому просто интересна эта тема.
Дело в том что большинство описаний диагностики это как правило только диагностика двигателя вот с таким разъемом.
Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


И многие например на 626 не знают как проверить ошибки кондиционера или ошибки круиза, «аирбега», АБС и т.д., потому я решил сделать маленькое руководство со схемами как делать разные виды диагностики, коды сюда не выкладываю, хотя я столкнулся еще и с тем что коды на просторах интернета также только на двигатель, а вот на пример найти коды ошибок «аирбегов» мне таки не удалось, хотя видел много таблиц на наши машины по подушкам, почему то они в разных таблицах не соответствовали друг другу. Потому рекомендую сверять ответы с разных источников, мне лично понравилась программка autodata, в ней очень большая база.
Хочу напомнить что коды у нас в виде DTC (Diagnostic Trouble Code), первая цифр – длинные, вторя – короткие (не на всех! Есть 3-х значные коды).

Коды ошибок не указывают на не исправность датчика (детали), а лишь косвенно указывают на дефект (или дефективную информацию) которая может быть вызвана неправильностью работы целого узла из за мелкого звена, например ошибка 15 говорит о лямбда-зонде (что обозначает не верный сигнал с ламбда-зонда) это не обозначает, что нужно менять деталь, а например данная ошибка как правило идет с 17 и 11 что говорит о проблеме с топливной, например подсос воздуха во впускном коллекторе.

Может многие видели вот такой тестер который может на наших машинах вычитать коды и также есть схема с плохим разрешением.

Так вот наши схемы (те что я выкладываю внизу) они собраны в одном корпусе с кнопками которые выполняют функцию перемычек для светодиода таким образом и работает выше указанный тестер.
Вот так нужно спаять светодиод, перед ним необходимо сопротивление на 750 Ом -1 кОм. (фото)
Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)

Не забываем обозначить полярность светодиода иначе он гореть (светится) не будет.
Также, если какого контакта или группы контактов на диагностическом разьеме нету то это значит данный вид не диагностируется (речь только о GE).

Диагностика двигателя:


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)

Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Если вставить перемычку в GND и TEN потом рукой поднять дроссельную заслонку то включается вентилятор радиатора. Что свидетельствует о работоспособности концевика на дроссельной не путать с датчиком положения, и канала включения двигателя.

Диагностика круиз-контроля:


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Диагностика ABS:


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)

Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)

Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)

Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Диагностика AirBag (подушек безопасности):


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Вот какие коды нашёл на одном форуме (SRS Airbag) можно добавить в шапку. Есть код 5, который горит у меня, и который я так долго искал))))):

Расшифровка ошибок SRS Aırbag Mazda (Trouble code)
1 SRS control module
2 SRS control module
3 Supply voltage low
5 Side crash sensor, LH/RH
6 Driver's airbag
7 Passenger's airbag
11 Pyrotechnic pretensioners, driver's side
12 Pyrotechnic pretensioners, passenger's side
21 Side crash sensor, driver's side
22 Side crash sensor, driver's side
23 Supply voltage low
25 Side crash sensor, driver's side
26 Side airbag, driver's side
31 Side crash sensor, passenger's side
32 Side crash sensor, passenger's side
33 Supply voltage low
35 Side crash sensor, passenger's side
37 Side airbag, passenger's side
44 Passenger's seat pressure sensor
45 Passenger's seat pressure sensor
46 Deactivation warning lamp
47 Passenger's seat pressure sensor
48 Passenger's seat pressure sensor
61 Front crash sensor
91 SRS warning lamp

Бывают и такие коды в режиме диагностики (в порядке приоритета):

3 Open Circuit Or Poor Connection Of Power Source Circuit.
5 Faulty Front Impact Sensor.
10 Faulty Diagnostic Module (System-Down Fuse Burned).
4 Faulty Rear Safing Sensor.
6 Faulty Air Bag Module Or Poor Connection At Clockspring.
7 Poor Wiring Harness Ground.
8 Poor Ground Of Front Impact Sensor.
9 Open Circuit Between Diagnostic Module And Front Impact Sensor.
2 Poor Ground Of All Front Impact Sensors.

Диагностика АКПП (автоматической коробки передач):


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)

Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Диагностика кондиционера:


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)

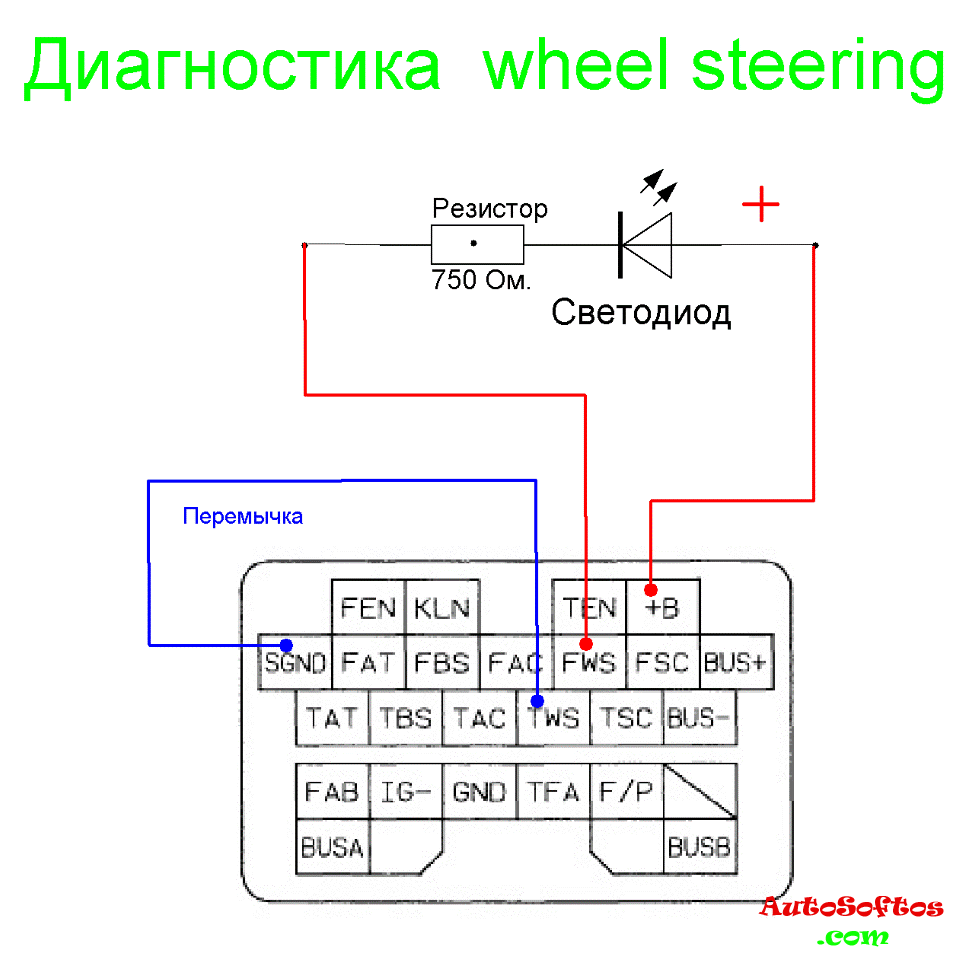

Диагностика WS (полного управления), были такие Мазды 626 4WS:


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Установка начальных значений ЭБУ угла зажигания и холостых оборотов:



Подключение тахометра или проверка оборотов (очень удобно когда проверяешь запрограммированные обороты и фактические), а также проверка тракта катушки зажигания:
Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Принудительный запуск насоса (минуя реле которое запускает его со стартером), спасает тех у кого не держит «обратка», чтобы машина сразу завелась:
Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Диагностика вентилятора охлаждающей системы:


Полная диагностика Mazda 626 GE, 91-2002 год. (Ford Probe II 93-97)


Диагностика выключателей (switches):

Речь идёт о проверке ряда переключателей (switches), в диагностическом режиме (KOEO, или если по простому, то перемычка TEN — GND воткнута, ключ в положении ON, двигатель не заведён).
Светодиод втыкается между B+ и MEN (этот контакт во многих случаях описывается как Switch Monitor Output, т.е., выход контроля переключателей).
Исходное положение — нейтральная передача, всё электрооборудование выключено.
Теперь срабатывание таких переключателей, как:
— педаль газа (Idle Switch);
— педаль тормоза (Break Switch);
— включение фар (Headlights);
— включение обдува салона на 3й и 4й скоростях (Blower);
— включение подогревателя стёкол (Defroster);
— включение кондиционера с обдувом (AC);
— отпускание педали сцепления при включённой передаче (Clutch)

вызовет загорание светодиода.

В прилагаемой таблице есть также проверки на включение вентилятора охлаждения (непонятно, ведь он включается с нажатием газа), на полное открытие заслонки (светодиод должен гаснуть, но если вентилятор работает, то есть противоречие с предыдущим тестом, у меня этот тест не работает), на ручное положение рычага АКП (у меня МКП), на датчик детонации (проверяется постукиванием по двигателю, с ноги smile.gif ), если установлен.

С пом. этих тестов можно быстро проверить правильность работы переключателей, без лазанья по машине с тестером.

Хочу отметить, что диагностика выключателей работает не на всех машинах (это скорей всего зависит от года выпуска), на моей 97г . — не заработала.

Показания напряжения на правильно работающем МАФе (ДМРВ) между контактами MAF и GND:

Уменьшено до 44%
Прикрепленное изображение
250 x 178 (12.2 килобайт)

ВКЛ ЗЖ…1.23 в.
ХХ(750)…1.8 в.
1000…1.9 в.
1500…2.0 в.
2000…2.12 в.
2500…2.22 в.
3000…2.32 в.
3500…2.42 в.

Также с недавнего времени благодаря Мегавольт и RandomRufio было обнаружено, что машины Mazda c 95 г.выпуска, читаются компьютером, а точнее программой FORScan.

Косвенными факторами, что Ваша машина читается компьютером являются такие показатели:
1. 4-х значные ошибки самодиагностики.
2. Наличие 5 вольт, на контакте KLN или MEN

Узнать можно такие параметры (диагностировалась Mazda 626 GE 97г.в)

STARTER — выходная цепь прерывания цепи стартера.
IDLE_SW — переключатель холостых оборотов (это концевик дросельной, в обычном режиме вкл, при нажатии выкл)
BOO — тормоз ВКЛ./ВЫКЛ., реагирует на нажитя педали тормоза.
ACSW — выключатель кондиционера, реагирует на включение, выключение.
PSP — переключатель давления гидроусилителя, значения в низк./высок., при повороте руля уходило в высок.
CC_RDEF — Состояние переключателя обогревателя заднего стекла, а также зеркал.
BLWMTR — двигатель вентилятора, я правда не понял какого, печки или охлаждения, так как реакции при включении вентилятора двигателя этот показатель не менялся.
HDLMP — передние фары.
DRL — лампы, работающие в светлое время суток.
FOGSW — тест переключателя противотуманных фар.
COLP — переключатель давления хладогента (среднее давление).
CPP_PNP — цепь переключения положения сцепления/переключение передачи.
CPP — переключатель положения педали сцепления.
MTSW — сигнал распознания механической коробки передач/автоматич.
TEST — клемма TEN (Разьем цепи передачи данных), это понятно показатель что машина в режиме диагностики.
RTQ1 — Уменьшите сигнал крутящего момента 1.
RTQ2 — Уменьшите сигнал крутящего момента 2.
MIL — индикаторная лампа нарушения нормальной работы, при включенном зажигании она горела, на заведенной гасла, это лампа CheckIng.
ACCS — переключатель цикла компрессора кондиционера
FAN2 — сигнал управления вентилятором №1.
FAN1 — сигнал управления вентилятором №2.
FAN3 — сигнал управления вентилятором №3.
HTR11 — подогреваемый кислородный датчик отработавших газов.
HTR21 — подогреваемый кислородный датчик отработавших газов.
FPRR — реле резистора FP, я так понял это что-то с насосом связано.
FPRC — управление регулятором топливного насоса.
VRIS1 — регулируемая система резонансного впуска №1.
VRIS2 — регулируемая система резонансного впуска №2.
IVC — электромагнитный клапан регулируемой системы инерционной чего то там далее…
FPRC2 — управление регуляторм топливного насоса.
EGRV1 — электромагнитный клапан рециркуляции отработавших газов.
IAT — температура поступающего воздуха, ну это понятно, датчик который в МАFe.
ECT — температура охлаждающей жидкости.
RPM — частота вращения двигателя, обороты в минуту.
DSDRPM — желаемая частота вращения, обороты в минуту, я так понимаю берутся с ЭБУ.
VSS — скорость автомобиля.
MAF — массовый расход воздуха, граммы в секунду.
SHRTFT1 — кратковременная подстройка топлива, блок 1, в процентах.
LONGFT1 — долговременная подстройка подачи топлива 1, в процентах.
TP_V — положение дросельной заслонки, в вольтах.
MAF_V — массовый расход воздуха, в вольтах.
O2S11_V — подогреваемый кислородный датчик отработавших газов, в вольтах.
B+ — Плюс аккумулятора (в вольтах)
LOAD — Нагрузка на двигатель (в процентах)
SPARKADV — Опережение зажигания (в градуса), очень удобная штука.
VPWR — Напряжение питания модуля (в вольтах), хорошо наблюдать когда есть проблемы с контактами (падение напряжения).
FUELPW1 — время впрыска (в мс.)
