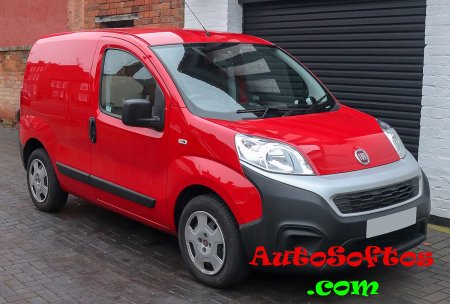

Установка сигнализации на Fiat Fiorino

  • Разместил: klays067;
  • Прочитано: 349;
  • Дата: 2-01-2021, 23:54;
  • Сообщить о ошибке


Точки подключения автосигнализации на Fiat Fiorino 2010


Замок зажигания:
+12 – красный/зеленый
зажигание – оранжевый

Центральный замок:
фиолетовый/красный с двери водителя (открыть – минус, закрыть – разрыв на 1кОм)
При отпирании открывается только перед. Для отпирания багажного отделения подключить дополнительный канал "двойной импульс отпирания" на фиолетовый/оранжевый на кнопке.

Концевики:
водительский – белый/фиолетовый с двери водителя
пассажирский – белый/красный на BSI, слева внизу черный разъём
сдвижная дверь – белый/зеленый в водительском пороге; он же есть на BSI в нижнем правом зеленом разъёме
задняя дверь – серый/белый в водительском пороге; он же есть на BSI в нижнем правом зеленом разъёме
Все концевики через 2 диода.

Повороты:
Задние – синий/черный и синий/белый на зеленом разъёме
Передние + повторители – синий/черный и синий/белый (4 провода) на черном разъёме.
На всякий случай также через 2 диода все делал.
