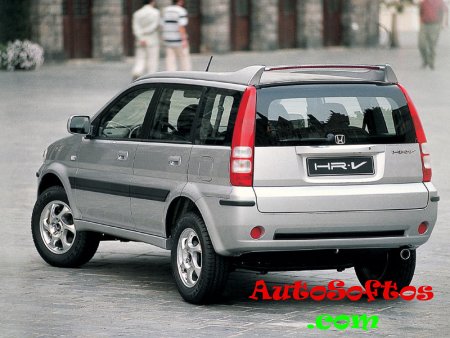

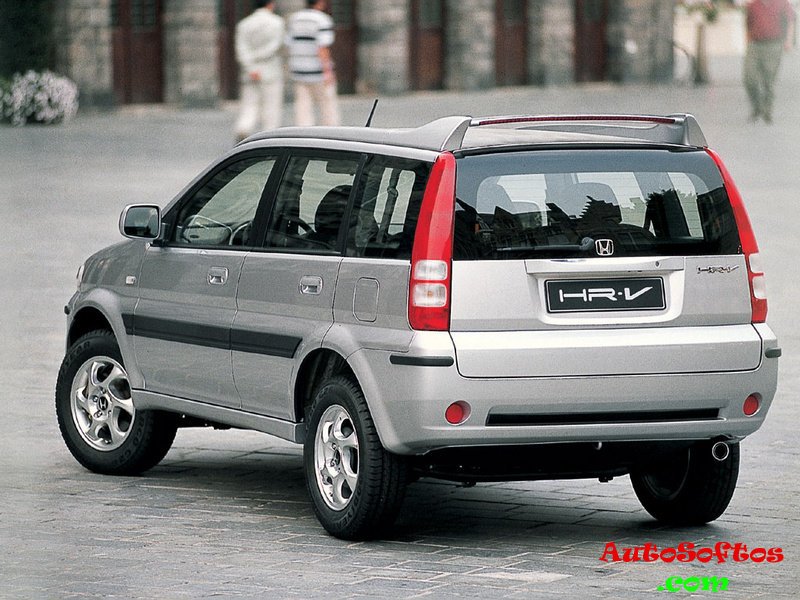

Точки подключения автосигнализации на Honda HRV 2005

  • Разместил: klays067;
  • Прочитано: 1 778;
  • Дата: 12-02-2021, 02:51;
  • Сообщить о ошибке


Точки подключения автосигнализации на Honda HRV



Разъем на блоке предохранителей (толстые провода):
Плюс – белый
Зажигание – черный/желтый
Стартер – черный/белый

Концевики дверей, включая багажник – темный зеленый с красной полосой на блоке центр. замка (задержка)

Блокировка – черный/красный (тонкий) в пучке проводов из блока предохранителей (бензонасос)

Разъемы комбинации приборов (голубые двухрядные) рядом с блоком центр. замка :
Ручник – серый/черный
Тахометр – синий/черный

Управление центральным замком:
Силовые – белый/красный (закрытие) и желтый/красный (открытие)

Точки подключения автосигнализации на Honda HRV 2005, левый руль



Малый разъём панели приборов:
+12В – белый/синий
Масса – чёрный
Тахометр – синий/чёрный
Сигнал зажигания – жёлтый
Концевики дверей и багажника – светлый зелёный/красный

Повороты – зелёный/жёлтый и зелёный/красный в голубом разъёме возле блока центрального замка

Разъём блока центрального замка:
Замки дверей (силовые) – жёлтый/красный и белый/красный
Либо припаяться внутри блока к реле

Тормоз – зелёный/белый на разъёме концевика педали тормоза

Коричневый разъём блока предохранителей в салоне:
Постоянный плюс – белый
Зажигание 1 – черный/жёлтый
Зажигание 2 – жёлтый
Стартер – чёрный/белый
