Установка сигнализации на Hyundai Elantra GLS 1993 - 2005 - 2008 - 2009 - 2013

  • Разместил: klays067;
  • Прочитано: 720;
  • Дата: 6-03-2021, 19:00;
  • Сообщить о ошибке

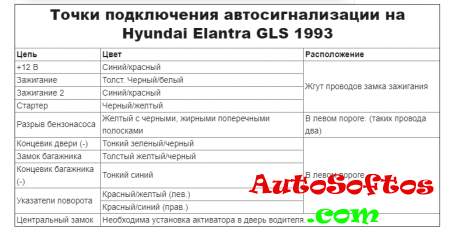

Точки подключения автосигнализации на Hyundai Elantra GLS 1993

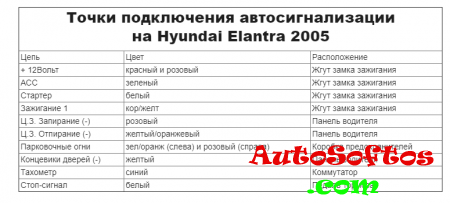

Точки подключения автосигнализации на Hyundai Elantra 2005




Точки подключения автосигнализации Hyundai Elantra 2008

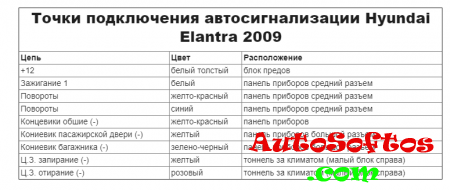

Точки подключения автосигнализации Hyundai Elantra 2009




Точки подключения автосигнализации Hyundai Elantra 2013



Замок зажигания:
+12в – красный или зеленый
зажигание – розовый
зажигание 2 – оранжевый
acc – синий
ключ в замке (-) – зеленый

Блок предохранителей, разъем (B):
открывание багажника (+) – красный тонкий
повороты (+) – красный/оранжевый и синий/оранжевый

Блок предохранителей, разъём (С):
запирание центрального замка (-) – розовый/черный
отпирание центрального замка (-) – желтый/черный
багажник (-) – зеленый
передняя левая дверь (-) – коричневый
задняя левая дверь (-) – серый
передняя правая дверь (-) – синий
задняя правая дверь (-) – оранжевый

Блок предохранителей, разъём (Е):
капот (-) – зеленый (нижний)

Кик-панель водителя, верхний разъем:
ручник (-) – зеленый
генератор (+) – синий
все провода сверху

Точки подключения автосигнализации Hyundai Elantra AD 2016, ключ без кнопок



Блоке BSI в салоне:
концевик багажника – зеленый/оранжевый
водительская дверь – коричневый
задняя левая – серый
задняя правая – синий
открытие багажника, если есть – красный (провод есть, даже если нет открытия)

Повороты перед – синий/оранжевый и красный/оранжевый
Повороты зад – синий/оранжевый и красный/оранжевый соседний разъем.

Все подключения на лицевых разъемах.
