Установка сигнализации на Hyundai Santa Fe

  • Разместил: klays067;
  • Прочитано: 604;
  • Дата: 14-03-2021, 01:35;
  • Сообщить о ошибке
Установка сигнализации на Hyundai Santa Fe


Точки подключения автосигнализации на Hyundai Santa Fe classic



Замок зажигания:
Оранжевый или красный – плюс
Синий – IG1
Розовый – IG2
Зеленый – АСС
Синий тонкий – стартер

Комбинация приборов:
Белый (средний) разъем:

Коричневый оранжевый (5) (рядом с белым черным) – давление масла.
Синий (2) – поворот.
Черный оранжевый (нижний ряд, второй справа) – концевики дверей.

Черный (правый) разъем:
Синий черный (крайний) – поворот.
Зеленый – ручник. (второй с края)

Внизу в пороге водителя в чёрном разъеме:
Желтый провод – второй с края нижний ряд – концевик багажника и стекла.

Отпирание дверей:
Монтажный блок снять, сзади белый разъем 4-х контактный (рядом с разъемом от AIRBAG – желтая гофра).
Желтый – запирание (-).
Белый черный – отпирание (-).

Стоп сигнал – белый разъем (где блокировка), зеленый черный (двойной) второй с края разъема.
Блокировка – (дизель) белый разъем внизу слева в углу. Красный провод третий с края рядом с желтым тонким.

Проход под капот (коробка автомат) – левее педали тормоза, там где заглушка в утеплителе, просверлить отверстие.

Блок хорошо устанавливается за комбинацию.

Точки подключения автосигнализации на Hyundai Santa Fe 2001



На замке зажигания берём:
+12 Вольт – чёрный
зажигание – синий

В левой кик-панели:
Бензонасос - красный
ЦЗ запирание (минус) – жёлтый
ЦЗ отпирание (минус) – белый

На панели приборов:
Повороты – сине/чёрный
Концевик общий (отрицательный) – коричневый
Концевик багажника (отрицательный) – жёлтый

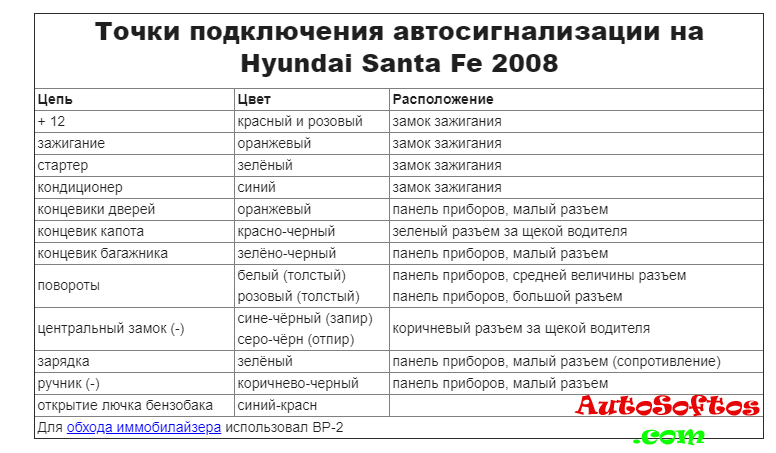

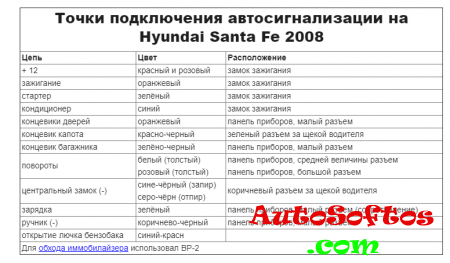

Точки подключения автосигнализации на Hyundai Santa Fe 2008




Точки подключения автосигнализации на Hyundai Santa Fe 2010 SLX турбодизель
