Установка автосигнализации на Jeep Grand Cherokee

  • Разместил: klays067;
  • Прочитано: 434;
  • Дата: 25-03-2021, 03:18;
  • Сообщить о ошибке

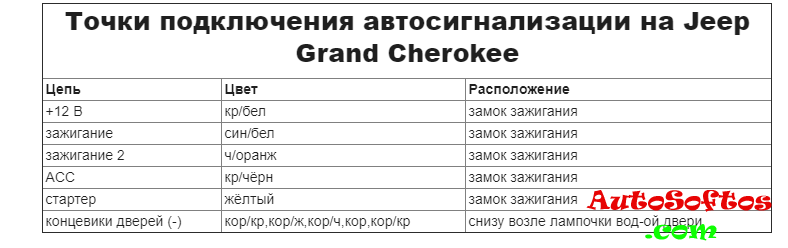

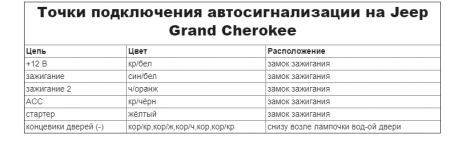

Точки подключения автосигнализации на Jeep Grand Cherokee

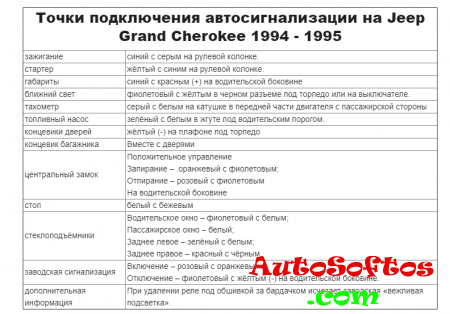

Точки подключения автосигнализации на Jeep Grand Cherokee 1994 - 1995




Точки подключения автосигнализации на Jeep Grand Cherokee 1996-1998

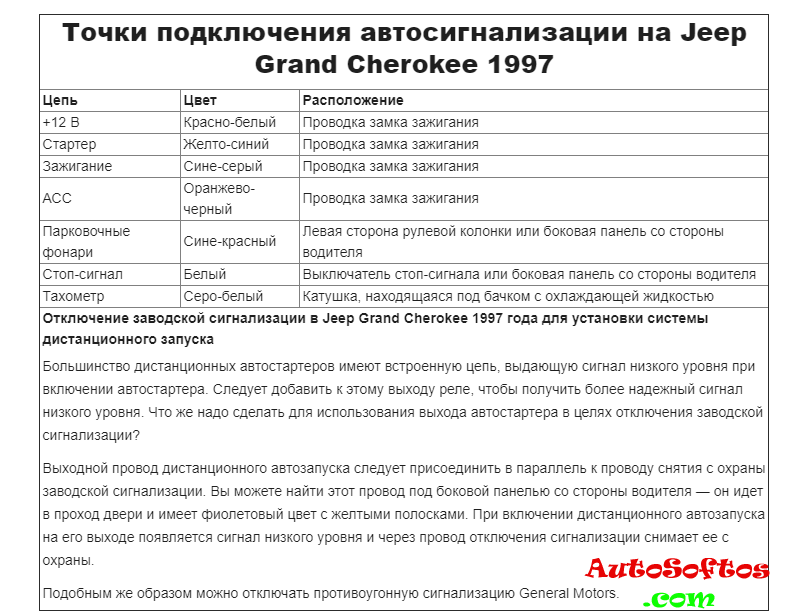

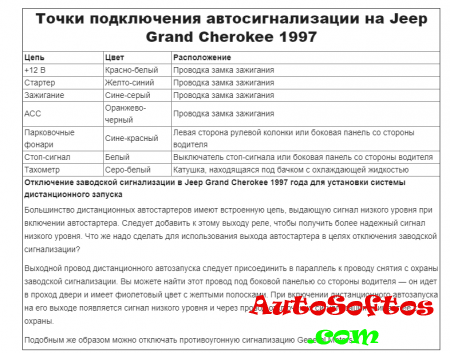

Точки подключения автосигнализации на Jeep Grand Cherokee 1997

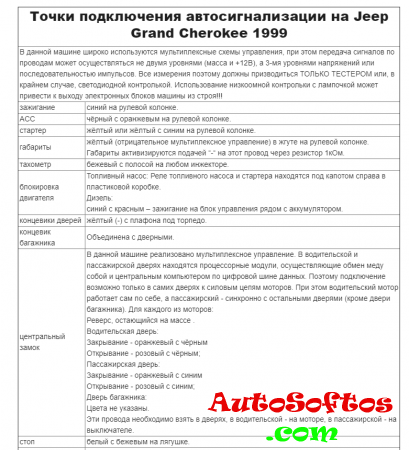

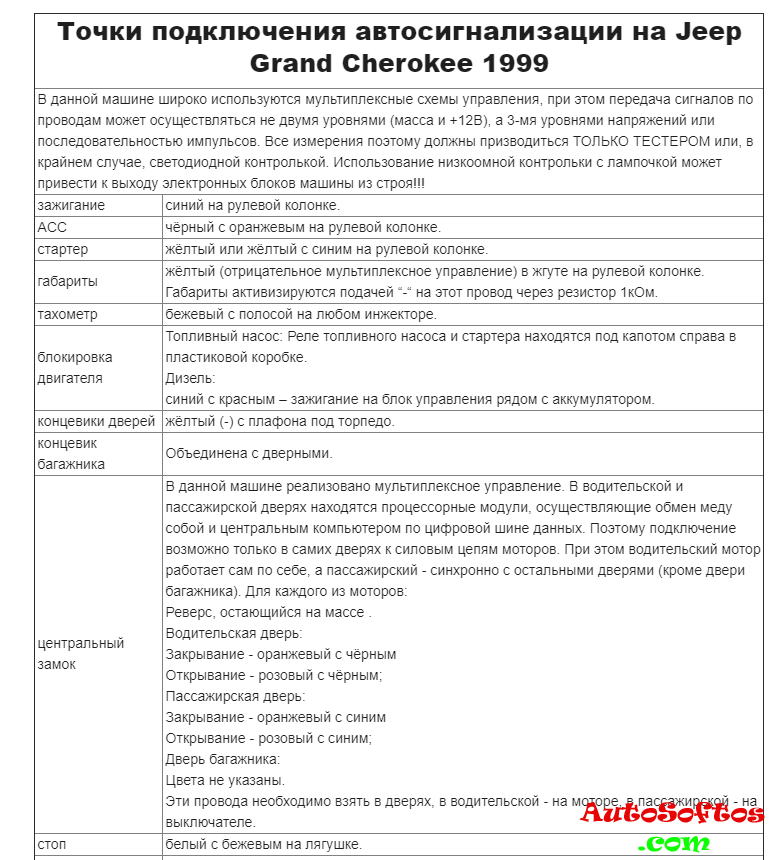

Точки подключения автосигнализации на Jeep Grand Cherokee 1999





Точки подключения автосигнализации на Jeep Grand Cherokee 2001



Подключил автосигнализацию Старлайн А91 на Jeep Grand Cherokee, американец

15 (1) - синий
15 (2) - чёрный с оранжевой полосой
15 (3) - красный с чёрной полосой
стартер - жёлтый

Управление аварийкой по "-" - синий с красной полосой (от кнопки аварийки через реле)

Двери и багажник (-) - жёлтый от плафона

Стоп - бежевый с чёрной полосой на "лягушке"

Управление центральным замком по минусу от сигнализации, в дверь водителя и переднего пассажира тянуть по 3 провода (1 питание для реле и 2 управление от сигнализации), подключать через 2 реле к активаторам в каждой двери

Тахометр от катушки зажигания - бежевый с красной полосой (не будет перекручивать стартер)
