Установка сигнализации на Kia Sportage

  • Разместил: klays067;
  • Прочитано: 553;
  • Дата: 13-04-2021, 00:47;
  • Сообщить о ошибке


Точки подключения автосигнализации на KIA Sportage 1995



Жгут проводов замка зажигания:
12В – белый
Зажигание – чёрный/белый
Стартер – чёрный/жёлтый
Зажигание 2 – синий/красный
ACC – чёрный/красный

Жгут проводов в пороге со стороны водителя:
Огни указателей поворотов – красный/белый и красный/синий
Освещение салона (-) – жёлтый/зелёный
Бензонасос – зелёный/жёлтый толстый

Тормозные огни – оранжевый у выключателя педали

Концевой выключатель багажника (-) – зелёный/жёлтый; в багажнике со стороны водителя, под крышкой задних огней находится разъём, провод от которого идёт в крышку багажника

Точки подключения автосигнализации на Kia Sportage 1999



на замке зажигания:
стартер – чёрный/жёлтый
зажигание – чёрный/белый

на рулевой колонке:
габариты – зелёный/оранжевый
дальний свет – синий/красный

центральный замок (разрыв-масса) – чёрный/синий на водительской боковине

стоп-сигнал – зелёный/жёлтый в водительском пороге

стеклоподъёмники:
водительский – зелёный/жёлтый
левый задний – зелёный/синий
правый передний – жёлтый/чёрный
правый задний – белый

Точки подключения автосигнализации на KIA Sportage 2006



На замке зажигания:
+ 12 – красный и чёрный
зажигание 1 – белый/синий
зажигание 2 – белый
АСС – зелёный
стартер – чёрный/жёлтый

Повороты – красный/синий и красный/белый тонкие в пороге водителя
Концевик дверей – жёлтый/зелёный в стойке водителя

Стеклоподъёмники (все в водительской двери):
Передний левый – розовый
Передний правый – красный/чёрный
Задний левый – красный
Задний правый – синий/белый

Точки подключения автосигнализации на KIA Sportage 2008



Концевики дверей – оранжевый провод, левый разъем комбинации (который побольше).
Концевик багажника – синий провод, на разъеме ц.з. (второй с края), (на комбинацию не идет!), (на блок штатной сигнализации не идет!).
Габарит – зеленый провод, в пороге водителя.
Повороты – жгут порога (в котором красные толстые провода) – два желтых провода.
Концевик капота – установить.
Блокировка – правая сторона, белый разъем, синий толстый провод в углу разъема – бензонасос.
Давление масла – белый провод, в середине левого разъема комбинации (который побольше).
Стоп сигнал – красный провод нижнего разъема на блоке управления коробкой (автомат).
Ручник – синий оранжевый провод, разъем жгута из порога водителя (за пластмассой под ручкой открывания капота, белый разъем нижний).
Замки дверей:
блок ц.з. (рядом с дигностической колодкой) или синий разъем слева внизу.
Синий – отпирание (-).
зеленый – запирание (-).

Блок штатной сигнализации (за магнитолой):
Концевик капота – белый провод 4 с края (нижний ряд, между желтым без полосы и синим, третий разъем слева).
Отпирание дверей – первый разъем: синий – отпирание; зеленый – запирание (нижний ряд, рядом с кор. оранж. и пустым пином).

Силовые: (жгут замка зажигания)
Красный или белый – плюс.
Синий – IG1.
Оранжевый – IG2.
Розовый – АСС.
Зеленый – стартер.

Подключение магнитолы.



Плюс постоянный – красный.
АСС – оранжевый.
Габариты – красный желтый.
Ключ в замке – черный (напротив красно желтого).
Усилитель антенны – белый.

желтый (+); черный (-) – перед левый.
синий (+); красный (-) – перед правый.
коричневый (+); белый (-) – тыл правый.
зеленый (+); оранжевый (-) – тыл левый.

Точки подключения автосигнализации на KIA Sportage 2009 дизель



Замок зажигания:
12 – белый и красный
зажигание – синий
зажигание 2 – оранжевый
АСС – розовый
стартер – зелёный

Щиток приборов:
двери – оранжевый на среднем разъёме
тахометр – синий на среднем разъёме

багажник – голубой на белом разъёме под левой боковиной

Левый порог:
ручник - синий/оранжевый
повороты - жёлтые

центральный замок (-) – зелёный (запирание ), синий (отпирание) в синем разъёме под левой боковиной или на БЦЗ над педалью сцепления

Установка сигнализации на Kia Sportage



Точки подключения автосигнализации на KIA Sportage 3 (2011г.)

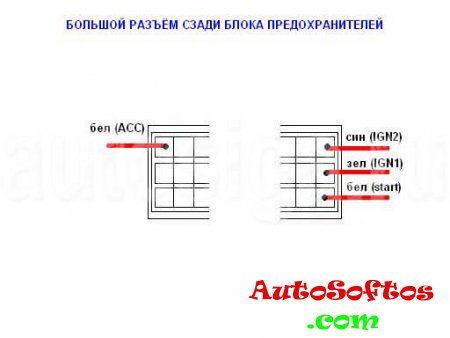

Замок зажигания или тройной разъём спереди БП:
+12В – красный
АСС – белый
Зажигание1 – зелёный
Зажигание2 – синий
Стартер – белый

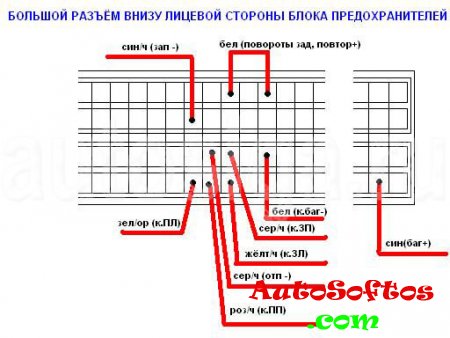

Большой разъём БП (лицевая сторона, внизу):
ЦЗ (отпирание) (-) – серый/чёрный
ЦЗ (запирание) (-) – синий/чёрный
Концевики дверей (-) – зелёный/оранжевый (ПЛ), розовый/чёрный (ПП), серый/чёрный (ЗП), жёлтый/чёрный (ЗЛ)
Концевик багажника (-) – белый
Отпирание багажника (+) – синий
Повороты – 2 белых (зад и повторители)

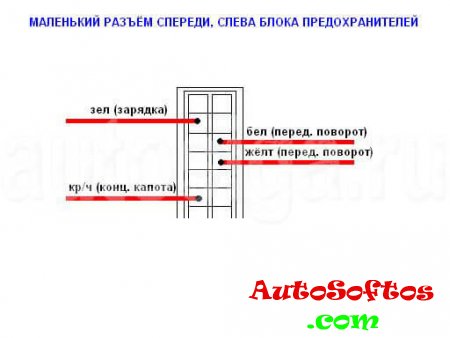

Маленький вертикальный разъём БП (лицевая сторона, слева):
Повороты – белый, жёлтый (перед)
Концевик капота (-) – красный/чёрный
Контроль (зарядка) – зелёный

Стоп – зелёный/чёрный, левый порог, ближе к средней стойке
