Установка сигнализации на Mazda Axela 2005 - 2007 - 2008 - 2010

  • Разместил: klays067;
  • Прочитано: 959;
  • Дата: 13-05-2021, 00:17;
  • Сообщить о ошибке


Точки подключения автосигнализации на Mazda Axela 2005

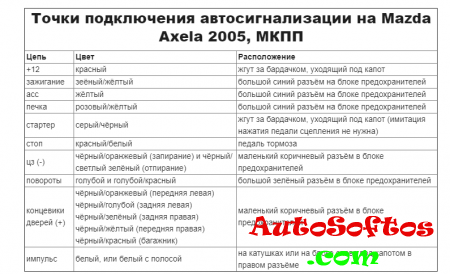

Точки подключения автосигнализации на Mazda Axela 2005, МКПП

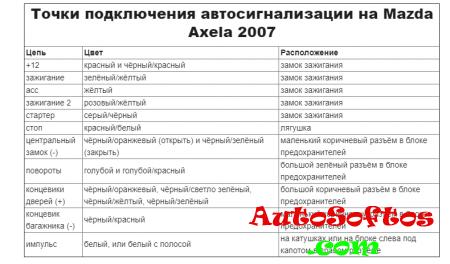

Точки подключения автосигнализации на Mazda Axela 2007




Точки подключения автосигнализации на Mazda Axela до 2008 года включительно, keyless с барашком



Подключение по CAN, обход иммобилайзера без ключа через iKey.
Starline с 2CAN2LIN подключаем по схеме Ford Focus 2 Ghia/Titanium 2325 (пины на OBD обоих канов те же, цвета другие).

CAN-A: пины 3 (CAN-H) и 11 (CAN-L)
CAN-B: пины 6 (CAN-H) и 14 (CAN-L)
В обеих шинах CAN-H - серый/фиолетовый с двумя рисками, CAN-L синий/белый с двумя рисками, поэтому внимательно смотрим пины.
По CAN видит всё, кроме капота (концевик отсутствует физически) и SLAVE (другой протокол центрального замка).

Блокировку по CAN не тестировал.

Управление центральным замком возможно слаботочно допканалами по массе в жгуте большого коричневого разъёма блока предохранителей за бардачком: закрыть - чёрный/оранжевый, открыть - чёрный/белый.

Управление аварийкой по альтернативе на кнопке.

Для обхода иммобилайзера подключаем цепи RX и TX на считывателе иммо. Пины и цвета аналогичны Ford.
RX - pin 4 белый/зелёный (подключить белый провод Starline)
TX - pin 3 серый/оранжевый (подключить белый/зелёный провод Starline)
Никаких реле с непонятным функционалом, как в схеме Starline для Ford, подключать не нужно, просто подключаем в параллель.

Обучение - нажать 14 раз Valet, включить зажигание аварийным ключом (карточку уносим от машины), ждём 1 сигнал сирены, выключаем зажигание, ждём 1 сигнал сирены, включаем зажигание, ждём 2 сигнала сирены. Потом проводим процедуру CopyKey.

Замок зажигания обычный, АСС подключать не нужно.
+12В - красный или чёрный/красный.
Зажигание 1 (не пропадающее) - зелёный/жёлтый.
Зажигание 2 (пропадающее) - розовый/жёлтый.
Стартер - серый/чёрный.

На заведённую штатный радиоканал не работает для открытия и закрытия.

Защёлка барашка разблокируется в присутствии карточки водителя и заблокирована при отсутствии карточки во всех режимах. В том числе в режиме поддержки зажигания и турботаймера.

Точки подключения автосигнализации на Mazda Axela 2010



Жгут замка зажигания:
+12 - оранжевый
Зажигание 1 - синий
Зажигание 2 - белый
АСС - розовый
Стартер - салатовый

Основная часть подключений на разъёмах ВСМ (нумерация разъёмов условная, начиная слева, разъёмы №5 и №6 с торца блока):
Центральный замок - разъем №6 (24-пиновый) пин №13 зеленый (открыть - подать минус, закрыть - минус через 1 кОм или наоборот - не помню)

Концевики дверей в разъёме №6:
багажник - белый (отрицательная)
левая передняя - пин 16, зеленый
левая задняя - пин 3, коричневый
правая передняя - пин 4, синий
правая задняя - пин 6, оранжевый (при закрытой двери висит "-", при открытии появляется "+". Хотел сделать через резистор с диодами - не получилось, сигналка видит только "конкретный" "+")
Так что концевики дверей зацепил к плафону (там же на ВСМе) - разъём №5 пин 15, зеленый по минусу, задержка примерно 20 сек.
Поворотники передние - разъём №2 пины №6 и 12, розовый и салатовый
Поворотники задние - разъём №5 пины №2 и 3, жёлтый и серый (развязал через диоды)

Бензонасос - левый передний порог, красный (толстый)

Тормоз - на концевике педали, фиолетовый

Контроль работы двигателя - на любой из катушек зажигания цветной провод (который на всех катушках разного цвета)
