Установка автосигнализации на Mercedes A класса 1998 - 2000

  • Разместил: klays067;
  • Прочитано: 249;
  • Дата: 31-05-2021, 19:33;
  • Сообщить о ошибке

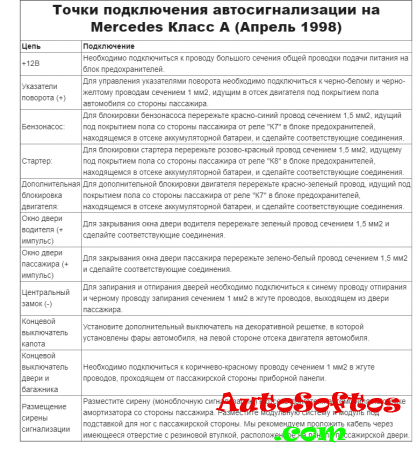

Точки подключения автосигнализации на Mercedes Класс A (Апрель 1998)

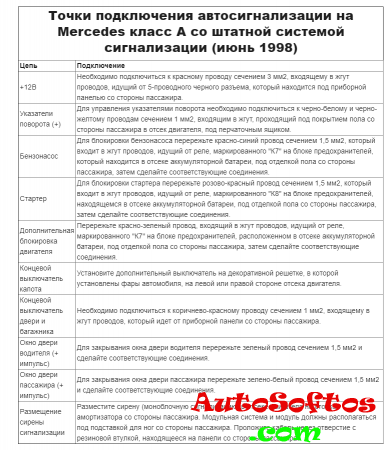

Точки подключения автосигнализации на Mercedes класс A со штатной системой сигнализации (июнь 1998)




Точки подключения автосигнализации на Mercedes A 140 2000



Замок зажигания:
+ 12 Вольт - красный
асс - розовый/жёлтый
зажигание - розовый/красный
печка - розовый/зелёный
стартер - фиолетовый

На стартер стоит автозаводчик. То есть, он сам крутит, сколько ему надо.

Стартер можно взять на 3-х контактном разъёме возле аккумулятора. Фиолетово/белый провод. Это провод уже конкретно на стартер, без автозаводчика. Аккумулятор находится под ногами пассажира.

Обходчик иммобилайзера делал сам. Разрыв чёрного провода от антенны на замке зажигания на блоке иммобилайзера. Блок иммобилайзера находится справа от рулевой колонки. Вокруг чипа 8 петель проводами от Valet.

Для автозапуска необходимо подать +12 на провод асс и провод основного зажигания. На реле, которое рвёт чёрный провод от антенны иммобилайзера, подать питание на катушку с доп.канала (я ставил Шерхан 7, там розовый провод) и основного зажигания. Это, чтобы при перехвате после автозапуска не считывались сразу 2 чипа - в ключе и обходчике. Иначе чревато вылетом обоих из памяти!

Кстати, рулевую накладку не надо снимать. Силовые провода и провод иммобилайзера видны и так.

Тормоз - красный/чёрный на педали тормоза

Зарядка - синий на панели приборов

Концевик всех дверей (-) с задержкой - коричневый/белый на панели приборов. Шерхан 7 работает нормально без всяких диодов и реле.

Управление центральным замком (пневмо) происходит по одному проводу подачей массы. Зелёный/синий провод на блоке кнопок "аварийка-цз" на передней консоли.

Управление поворотами происходит массой по зелёно/белому проводу на блоке кнопок на передней консоли "аварийка-цз".

Для подключения к центральному замку и поворотам не обязательно разбирать переднюю консоль. Можно руку засунуть со стороны водителя и добраться до жгута от этой блок-кнопки.
