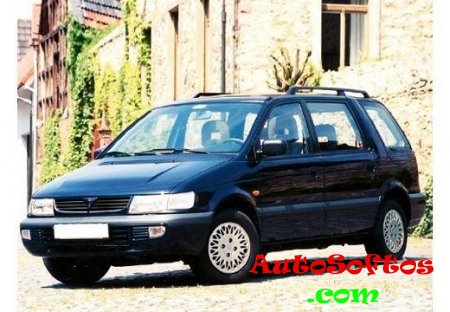

Установка сигнализации на Mitsubishi Chariot (Space Wagon)

  • Разместил: klays067;
  • Прочитано: 1 494;
  • Дата: 11-06-2021, 22:28;
  • Сообщить о ошибке


Точки подключения автосигнализации на Mitsubishi Space Wagon



Замок зажигания:
+12 – синий/белый
асс – синий/желтый
зажигание – синий/черный
зажигание 2 – синий/красный
стартер – черный/желтый

Монтажный блок белая фишка:
концевики дверей – красный/зелёный
повороты – зелёный/красный и зелёный/желтый

Тахометр – на приборке в левой фишке белый/синий
Центральный замок (силовые) – из двери водителя синий/красный и синий/черный в разрыв
Педаль тормоза – синий/розовый

Точки подключения автосигнализации на Mitsubishi Chariot 2000



Замок зажигания:
+12V – белый
зажигание – чёрный/белый

Водительский порог:
повороты – зелёный/красный и зелёный/синий
двери (-) – красный/зелёный

Центральный замок (отпирание – масса, запирание – разрыв) – коричневый/жёлтый в блоке над педалью газа
