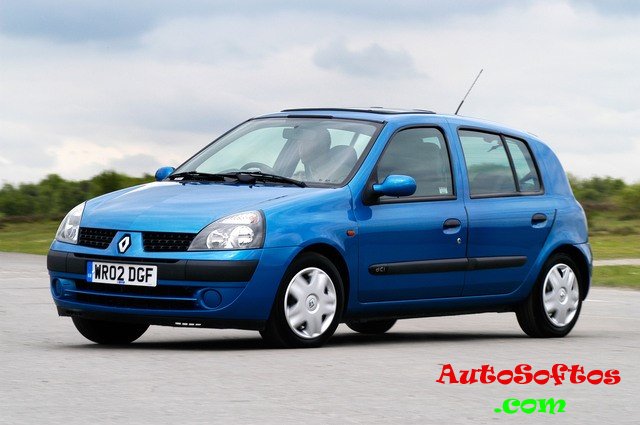

Установка сигнализации на Renault Clio 2002 - 2014

  • Разместил: klays067;
  • Прочитано: 93;
  • Дата: 15-04-2022, 02:46;
  • Сообщить о ошибке


Точки подключения автосигнализации на Renault Clio 2002, полный фарш

Замок зажигания:
+12 – красный
зажигание – желтый
асс – желтый/зеленый
стартер – оранжевый
асс и стартер проверить

Контроль работы двигателя – провод на генераторе (он там один).

Кик-панель водителя:
тормоз – оранжевый (появляется только при включенном зажигании)
двери водительская и передняя – зеленый
двери задние – фиолетовый (проверить)
багажник – зеленый

Повороты по минусу – на кнопке аварийки средний провод
Повороты по плюсу – провода белые с полосой (цвет забыл) в ногах водителя

Центральный замок (в разрыв по силе) – на черном разъеме BCM, белый и зеленый рядом.

Точки подключения автосигнализации на Renault Clio 2007, 5 дверей, 1.2л



Черный разъем BCM:
Управление центральным замком (по силе) – бежевый и розовый, самые толстые провода.
Багажник не закрывается, порвал кнопку открытия в белом 40-ка пиновом разъеме.

40-ка пиновый разъем:
концевики передних дверей – оранжевый и фиолетовый, через два диода в кучу

Малый черный разъем:
концевики задних дверей – серый и розовый
Импульс 1с на концевик водительской двери после окончания работы двигателя.

Поворотники – сдвоенные провода, они одни такие.

Контроль работы двигателя – генератор (+), один там провод такой.

Точки подключения автосигнализации на Renault Clio 2012



Замок зажигания:
+12 – красный
стартер – белый
асс – желтый потолще
зажигание 1 – желтый потоньше (лучше прозвонить)

Щиток приборов, серый разъём:
ручник – фиолетовый (синий), их несколько штук – прозвонить, диод не нужен

Щиток приборов, красный разъём:
тахометр – красный/синий (пин 4)

Общий концевик дверей – синий на стойке водителя

Центральный замок - кнопка центрального замка, 1 и 5 пин

Габариты – серый

Концевик багажника – тянуть до кнопки в багажник – зеленый

Обход иммобилайзера – стандартно

Прокладка проводов под капот – со стороны водителя в штатном уплотнителе есть заглушка. Для доступа снять дворники и жабо.

Верхняя часть торпеды снимается просто – на 7 саморезах. Два со стороны дверей, три в дефлекторах обдува лобового стекла и два видно при снятии пластика с замка зажигания.

Точки подключения автосигнализации на Renault Clio 2014



BCM Johnson Conrols слева под рулем над предохранителями.

Цвета проводов на Renault – вещь нестабильная, поэтому не указаны.

На концевики по 2 диода.
Не рекомендуется управление поворотами по силе (о проблемах не слышал, но от греха подальше).
На силе багажника висит жесткий минус, отвязывал мощным диодом.

При открытии багажника в охране центральный замок не открывается, но машина теряет состояние ц.з. и следующее нажатие кнопки закрывает ц.з.
При подключении замка по альтернативному управлению нужно программировать дозакрытие ц.з. после закрытия багажника в охране.

S1 Noir/Black 40pin черный:
32pin (-) – водительская дверь
30pin (-) – пассажирская дверь
33pin (-) – задняя левая дверь
31pin (-) – альтернативное управление центральным замком
8pin (-) – альтернативное управление аварийкой

S2 Gris/Grey 40pin серый:
40pin (-) – задняя правая дверь
39pin (-) – концевик багажника
31pin (-) – кнопка открывания багажника

P1 Blanc/White 12pin белый:
5pin (+) – повороты левая сторона
12pin (+) – повороты правая сторона

P2 Marron/Brown 12pin коричневый:
11pin (+) сила – открытие багажника
8, 9pin (+) – зажигание
1pin (+) сила – ц.з. закрытие
2pin (+) сила – ц.з. открытие
3pin (+) сила – ц.з. закрытие лючка, водительской двери
