Установка автосигнализации на Renault Fluence 2010

  • Разместил: klays067;
  • Прочитано: 126;
  • Дата: 15-04-2022, 13:32;
  • Сообщить о ошибке


Точки подключения автосигнализации на Renault Fluence 2010





*Открытие и закрытие по одному проводу. Можно открытие делать, подавая массу на концевик водителя. В этом случае надо сделать так, что бы сигнал от автосигнализации шёл на блок авто, но не поступал на вход концевиков сигнализации. Используйте диод.

При автозапуске просто необходимо подать на провод водительского концевика массу по окончании дистанционного или автоматического запуска, иначе штатная автомагнитола будет продолжать работать.

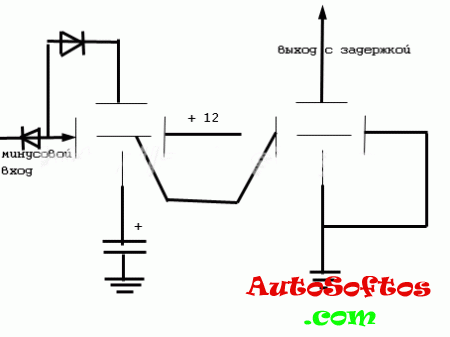

При подаче массы на концевик водителя двери откроются, для закрытия используйте ещё один импульс. Например, по этой схеме.


**Подцеплять все концевики через 2 диода


Установка автосигнализации на Renault Fluence 2010


***Через шину берётся сигнал об открытых дверях (в том числе и багажника), о заведённом двигателе, подаётся сигнал на габариты.

****Диагностический разъём находится под крышкой в передней части центральной консоли

Флюэнс с МКПП на передаче не заводится, можно делать без резервирования (режим АКПП). Педаль тормоза не подключаем, ручник ОБЯЗАТЕЛЬНО! Ручник по CAN работает не корректно. Светлозеленый провод на штекере спидомета (pin10).
