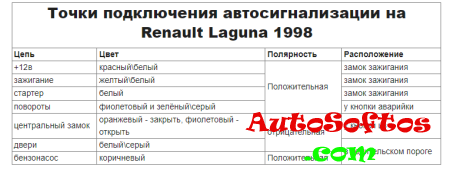

Точки подключения автосигнализации на Renault Laguna 1998 и Laguna II 2003

Точки подключения автосигнализации на Renault Laguna II 2003

Подключения выполняем на блоке BCM слева от рулевой колонки.

Нам потребуются два сорокопиновых разъёма. Каждый разъём собран из двух колодок. На колодках есть нумерация.

Чёрный разъём и в нём коричневая колодка:
концевик наличия карточки (плюс) - 1-ый пин, оранжевый
альтернативная аварийка (слаботочный минус) - 2-ой пин, бежевый
закрытие центрального замка (слаботочный минус) - 9-ый пин, бежевый
багажник (минус) - 16-ый пин, голубой
открытие центрального замка (слаботочный минус) - 17-ый пин, оранжевый
кнопка старт/стоп (плюс) - 20-ый пин, оранжевый

Коричневая колодка, белый разъём - двери (минус):
7 пин, розовый
15 пин, голубой
16 пин, рыжий
20 пин, зелёный

Тормоз - коричневый на педали

Тахометр - с форсунки
