Точки подключения автосигнализации на Toyota Ractis 2007 правый руль, АКПП

Замок зажигания:
+ 12V – жёлтый (толстый)
стартер – чёрный (двойной)
зажигание_1 – зелёный (толстый)
зажигание_2 – розовый (тонкий)
АСС – белый (толстый)

Большой левый чёрный/белый разъём на блоке реле и предохранителей за бардачком:
передняя левая дверь – голубой
передняя правая дверь – красный
задняя левая дверь – зелёный
задняя правая дверь – голубой
дверь багажника – голубой





повороты – бирюзовый и зелёный, чёрный разъём справа внизу на блоке за бардачком

центральный замок – оранжевый и коричневый, нижний белый разъём внизу у правой ноги водителя

педаль тормоза – зелёный, кнопка на педали тормоза

зарядка – синий провод в правом верхнем углу, на комбинации приборов правый разъём

Точки подключения автосигнализации на Toyota Ractis 2009 правый руль, АКПП

Замок зажигания:
+ 12 В – жёлтый
стартер – чёрный
зажигание 1 – зелёный
зажигание 2 – розовый
асс – жёлтый

Блок за бардачком, крайний левый разъём с чёрной защёлкой:
концевик правой передней двери – светлый красный
концевик задних дверей – тёмный голубой над концевиком правой передней двери
концевик левой передней двери – тёмный голубой под концевиком правой передней двери
концевик багажника – светлый голубой, влево вниз от концевика правой передней двери

Правый разъём на панели приборов:
повороты – коричневый и салатовый
зарядка – тёмный голубой
давление масла – жёлтый

центральный замок – зелёный и коричневый в жгуте из двери водителя (находятся рядом)

тормоз – зелёный, лягушка

Точки подключения автосигнализации на Toyota Ractis 2012 PTS, используя can

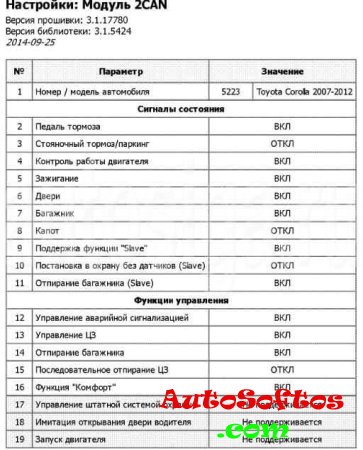

Устанавливал Starline E90 с установленным can модулем. Программируем кан по нижеприведённому рисунку. Комфорт работает (закрывает водительское стекло, так как только оно имеет режим AUTO). Slave режим работает замечательно даже при заведённом двигателе, так как использовал бесчиповый обходчик для автозапуска.



К can подключаемся в разъёме OBD. Can-L – белый (pin 14), Can-H – серый (pin 6).

Для обхода штатного иммобилайзера использовал Fortin Evo All.

Точки подключения автосигнализации на Toyota Ractis 2012, вариатор

Замок зажигания:
+ 12 В – жёлтый и белый
стартер – зелёный
зажигание 1 – голубой
зажигание 2 – розовый
асс – синий

Блок за бардачком, крайний левый разъём с чёрной защелкой:
концевик правой передней двери – серый (можно найти и в ногах пассажира)
концевик задних дверей – фиолетовый (левый) над концевиком правой передней двери
концевик левой передней двери – тёмный голубой
концевик багажника – чёрный

Панель приборов:
повороты – фиолетовый, голубой (слева), левый белый разъём на панели приборов. Вид сзади панели приборов.
зарядка – тёмный голубой, правый разъём на панели приборов, pin N°8 верхней строчки возле коричневого
давление масла – жёлтый, правый разъём на панели приборов

тормоз – зелёный (два провода), лягушка

центральный замок – зелёный верхний (закрыть), коричневый верхний (закрыть), чёрный – открыть, жгут из двери водителя
