Здесь вы найдете описание назначения предохранителей и реле в фольксваген лупо, схемы и фотографии блоков в которых они расположены, так же выделим предохранитель отвечающий за прикуриватель.
Блоки управления

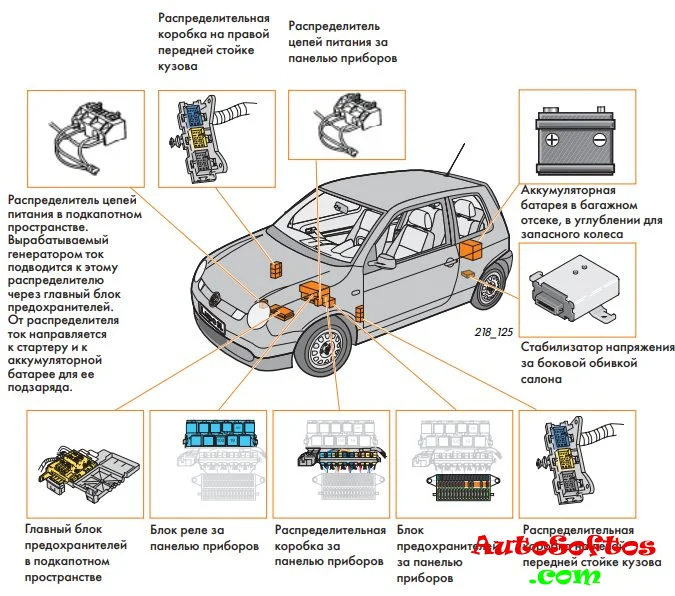

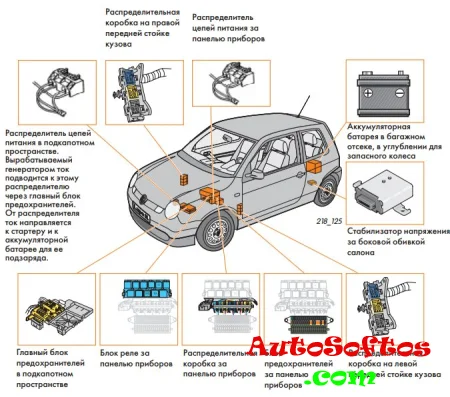

Общее расположение всех блоков управления
Блоки в салоне

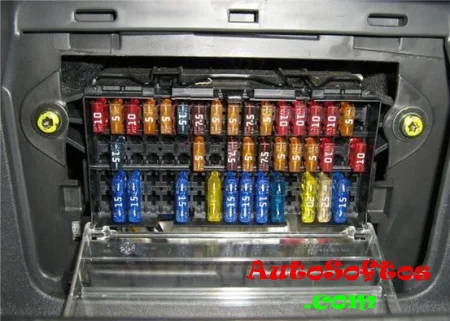

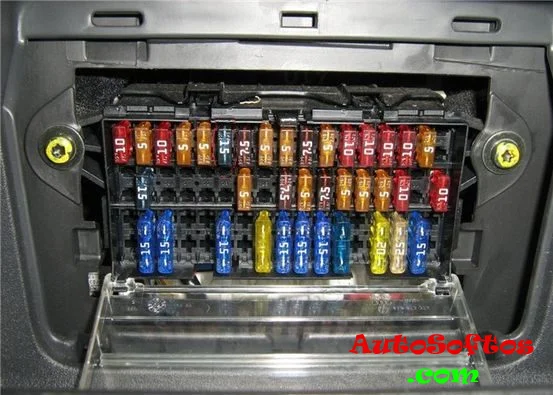

Блок предохранителей
Он находится с левой стороны приборной панели, под рулем за защитной крышкой. Для доступа, потяните на себя за специальное углубление.

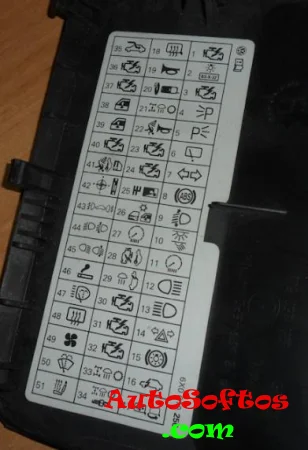

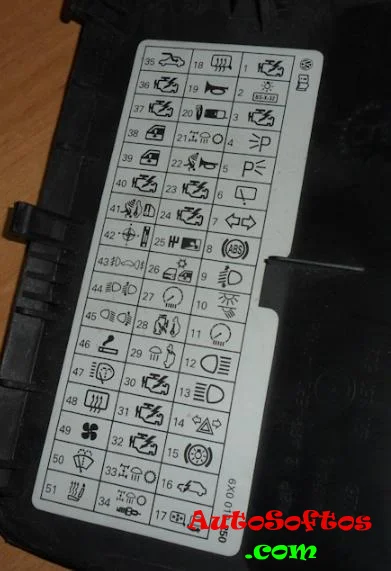

Схема
Описание
| 1. | 10А Подогрев лямбда-зонд |
| 2. | 5А Освещение номерного знака |
| 3. | 10А Форсунки впрыска |
| 4. | 5А Габаритное освещение слева |
| 5. | 5А Габаритное освещение справа |
| 6. | 15А Стеклоочиститель заднего стекла |
| 7. | 7,5А Указатели поворота |
| 8. | 5А Антиблокировочная система тормозов (АВS) с электронной системой поддержания стабилизации |
| 9. | 5А Регулировка наклона фар |
| 10. | 5А Внутреннее освещение салона |
| 11. | 5А Напряжения питания для системы самодиагностики |
| 12. | 10А Дальний свет правой фары |
| 13. | 10А Дальний свет левой фары |
| 14. | 10А Аварийная сигнализация, противоугонная сигнализация |
| 15. | 10А Сигналы торможения |
| 16. | 5А Зуммер, напоминающий о вкл. габаритном освещении и радиоприёмнике |
| 17. | 5А Система складывания зеркал заднего вида |
| 18. | 5А Подогрев зеркал |
| 19. | 10А Двухтональный звуковой сигнал, обогрев жиклёров стеклоомывателя |
| 20. | 10А СД-чейнджер, мобильный телефон |
| 21. | 5А Автоматическая КПП |
| 22. | 15А Сирена противоугонной сигнализации |
| 23. | 5А Клапан начала впрыска топлива, клапан дроссельной заслонки, реле свечей накала |
| 24. | 5А Выключатель на педали сцепления, блок управления системы непосредственного впрыска дизельного топлива |
| 25. | 5А Селектор автоматической КПП |
| 26. | 5А Система циркуляции воздуха |
| 27. | 5А Панель приборов |
| 28. | 5А Датчик спидометра, иммобилайзера |
| 29. | 7,5А Свет заднего хода |
| 30. | 5А Клапан системы рециркуляции отработанных газов, электромагнит ёмкости с активированным углём |
| 31. | 10А Блок управления системой впрыска топ.шва |
| 32. | 5А Блок управления системой впрыска Топлива |
| 33. | 10А Блок управления автоматической КПП |
| 34. | 10В Система зажигания, датчик спидометра |
| 35. | 25А Привод стеклянного люка в крыше |
| 36. | 15А Блок управления системой впрыска топлива |
| 37. | 15А Блок управления системой впрыска топлива |
| 38. | 25А Электрический стекло-подъёмник в двери водителя |
| 39. | 15А Электрический стекло-подъёмник в двери переднего пассажира |
| 40. | 15А Топливный насос |
| 41. | 15А Блок управления центральным замком |
| 42. | 15А Радиоприёмник, навигационная система |
| 43. | 15А Противотуманное освещение (спереди и сзади) |
| 44. | 15А Ближний свет левой фары |
| 45. | 15А Ближний свет правой фары |
| 46. | 15А Прикуриватель |
| 47. | 20А Система отчистки фар |
| 48. | 20А Обогрев заднего стекла |
| 49. | 25А Вентилятор подачи наружного воздуха |
| 50. | 15А Стеклоочиститель |
| 51. | 15А Подогрев сиденья |
За прикуриватель отвечает предохранитель номер 46 на 15А.

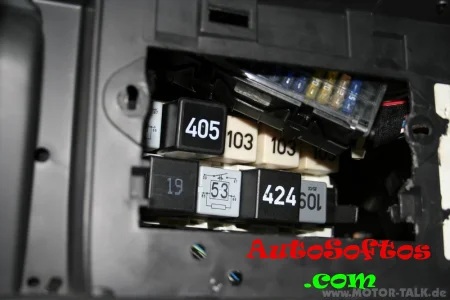

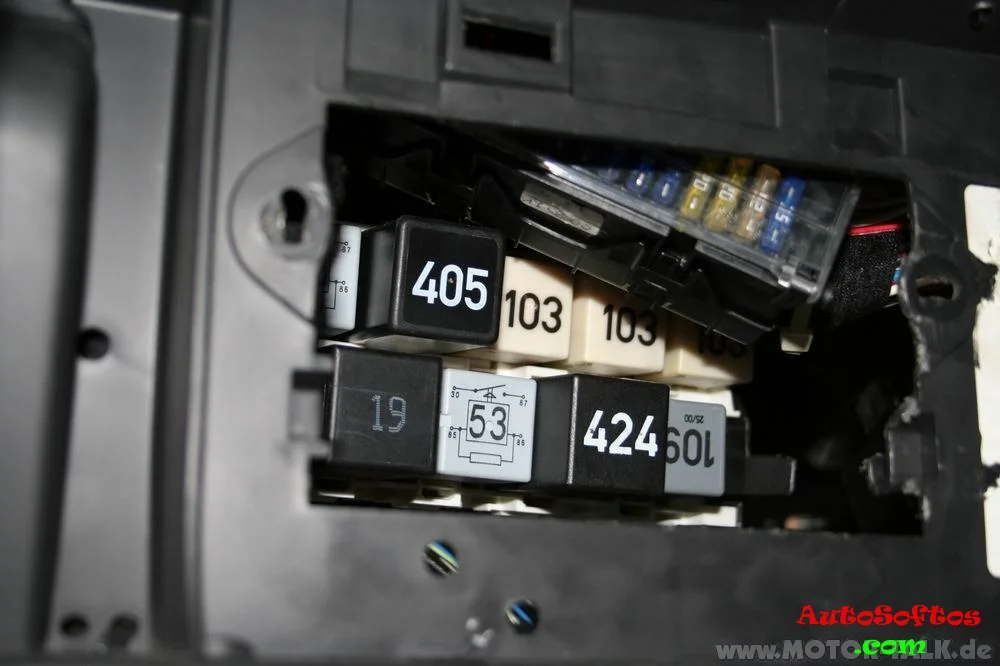

Блок реле
Расположен за блоком с предохранителями.

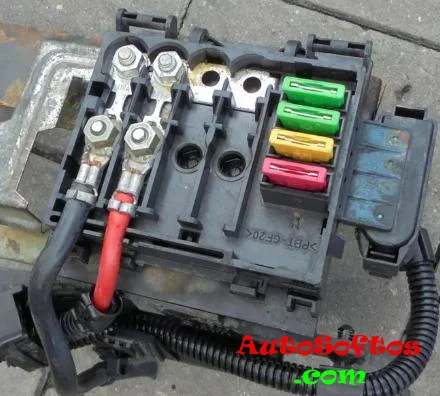

Блок под капотом
Главный блок находится на крышке аккумуляторной батареи и состоит из плавких вставок высокой мощности и предохранителей.

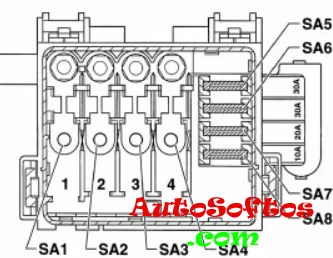

Схема
Расшифровка
- 110А — Генератор
- 80А — Плата с реле
- 50А — Свечи накаливания двигателя
- 30/50А — Кондиционер / Система охлаждения
- 30А — АБС
- 30А — АБС
- 20А — Охлаждение радиатора
- 10А — Кондиционер
