Здесь мы представим описание описание предохранителей и реле Лексус РХ350 4 поколения со схемами блоков, местами их расположения и фотографиями. Покажем предохранители отвечающие за прикуриватель.
Блок в салоне

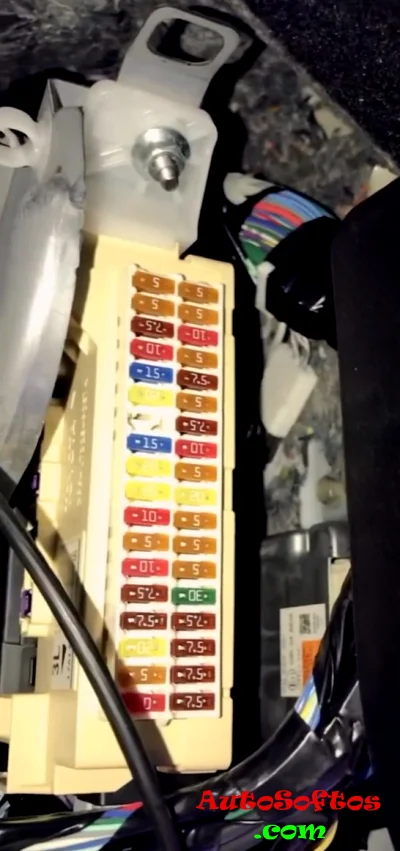

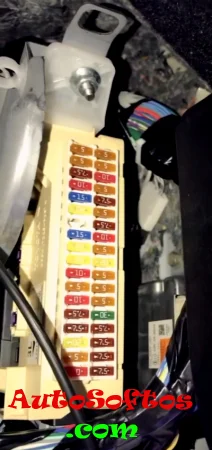

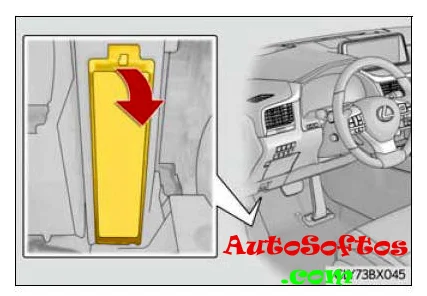

В салоне блок с предохранителями и реле находится под панелью приборов с левой стороны. Для доступа к блоку надо убрать защитную крышку.

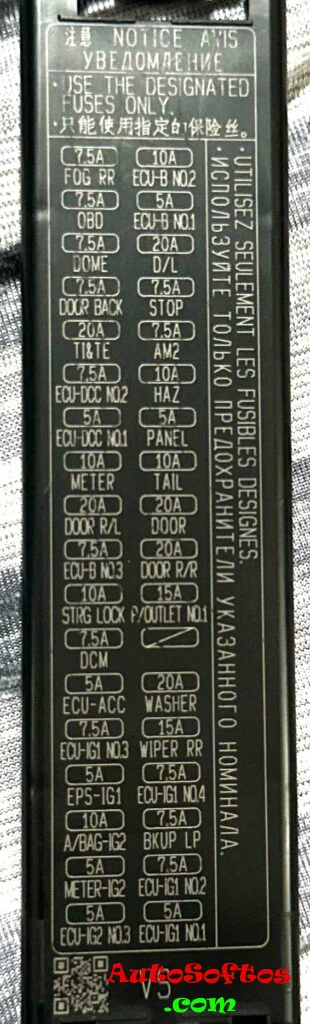

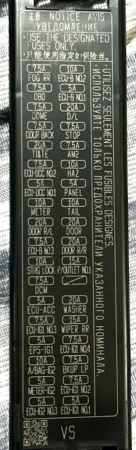

Схема
Описание
5A METER – Приборы (приборная панель)
10А A-BAG – Подушки безопасности
10A STRG LOCK – Система блокировки рулевого управления
20A DOOR R/L – Задняя левая дверь
10А METER – Приборы (приборная панель)
20А TI&TE – Регулировки рулевой колонки
7,5A DOOR BACK – Задняя деверь
7,5A DOME – Внутренне освещение
7,5А ODB – Диагностический разъём
7,5A FOG RR – Задние противотуманные фары
7,5A BKUP LP – Лампа заднего хода
15А WIPER RR – Задний очиститель
20А WASHER – Омыватель
15A P/OUTLET – Прикуриватель (розетка)
20А DOOR R/R – Задняя правая дверь
10A TAIL – Габаритный свет, освещение номерного знака
10А HAZ – Аварийная сигнализация, повороты
7,5А STOP – Стоп сигналы
20А D/L – Дневные ходовые огни.
За работу розетки дополнительного источника питания (прикуривателя) в подлокотнике отвечает предохранитель, расположенный в блоке под капотом.
Блок под капотом

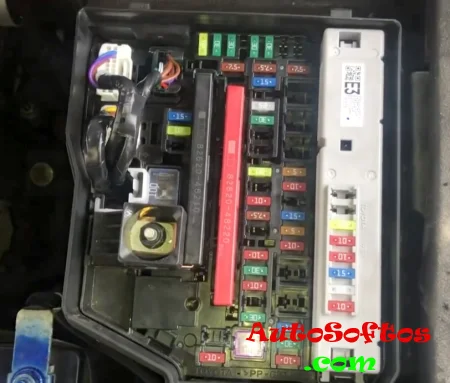

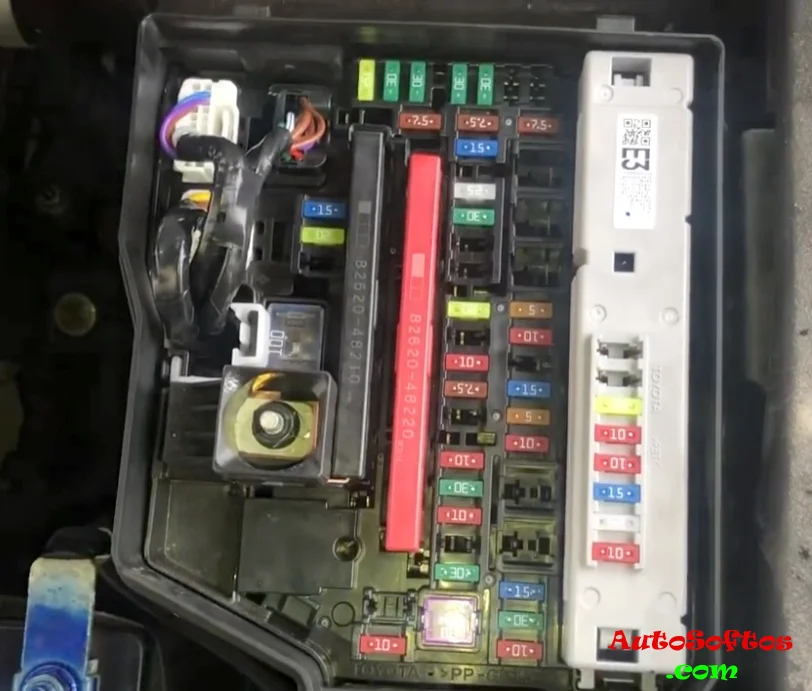

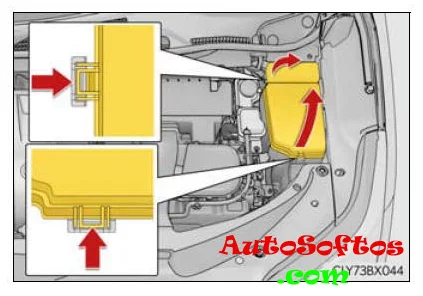

Под капотом в моторном отсеке с левой стороны находится основной блок с предохранителями и реле.

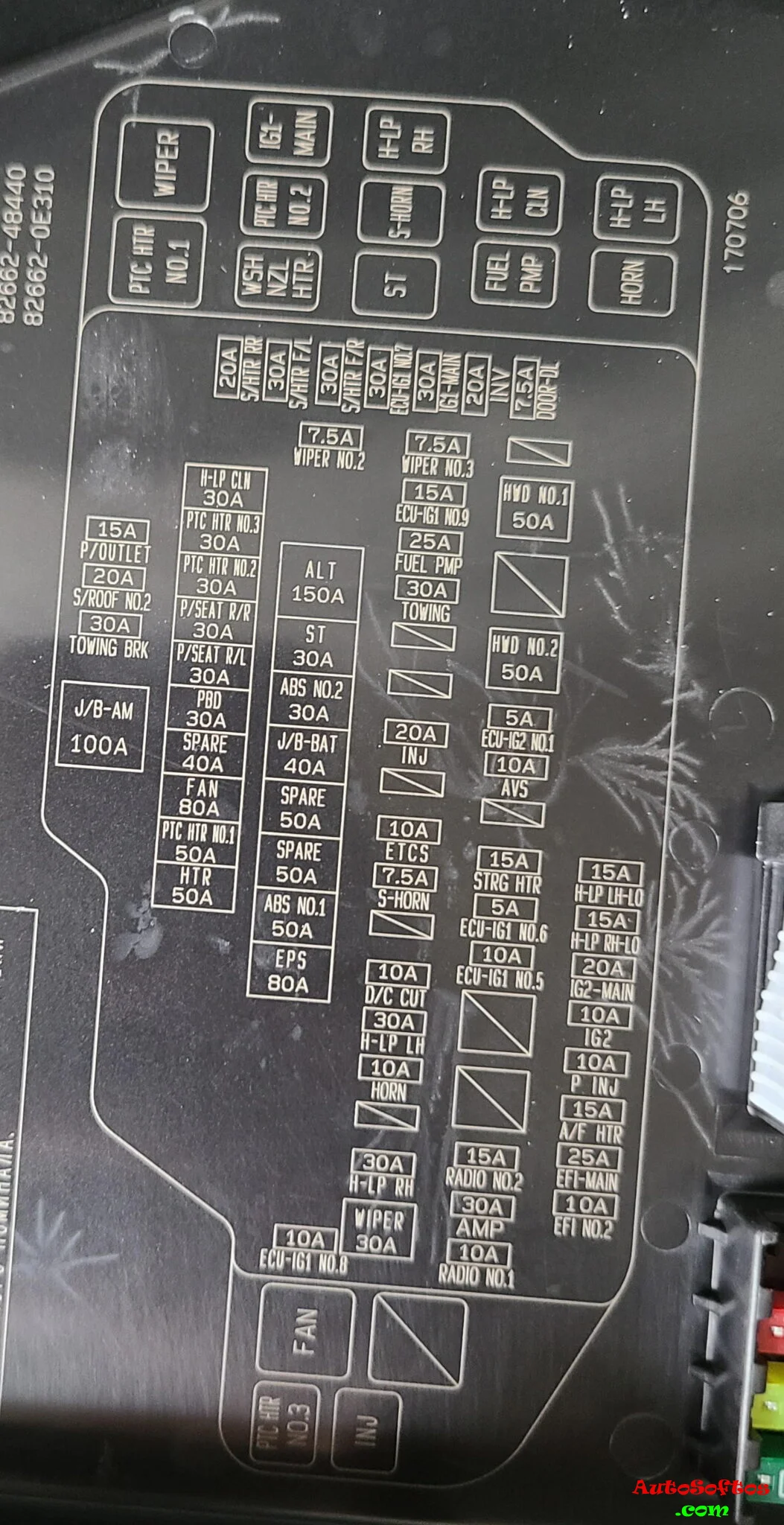

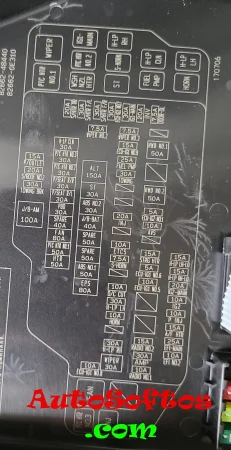

Схема

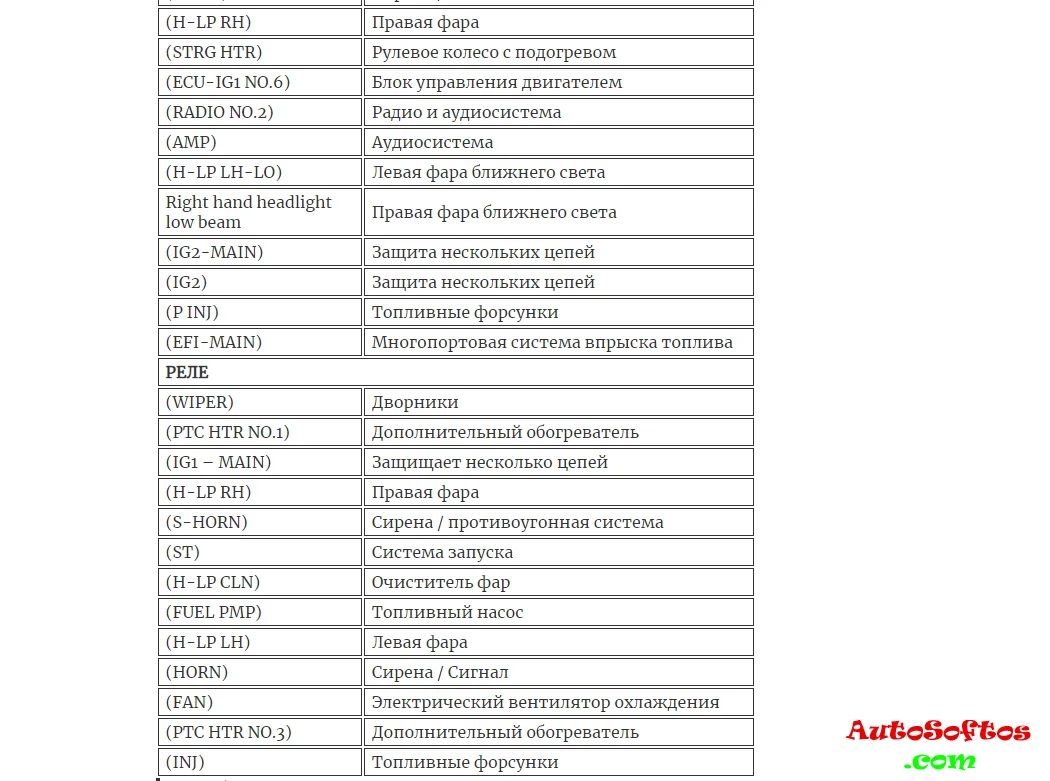

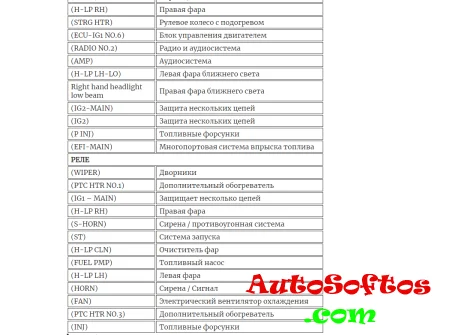

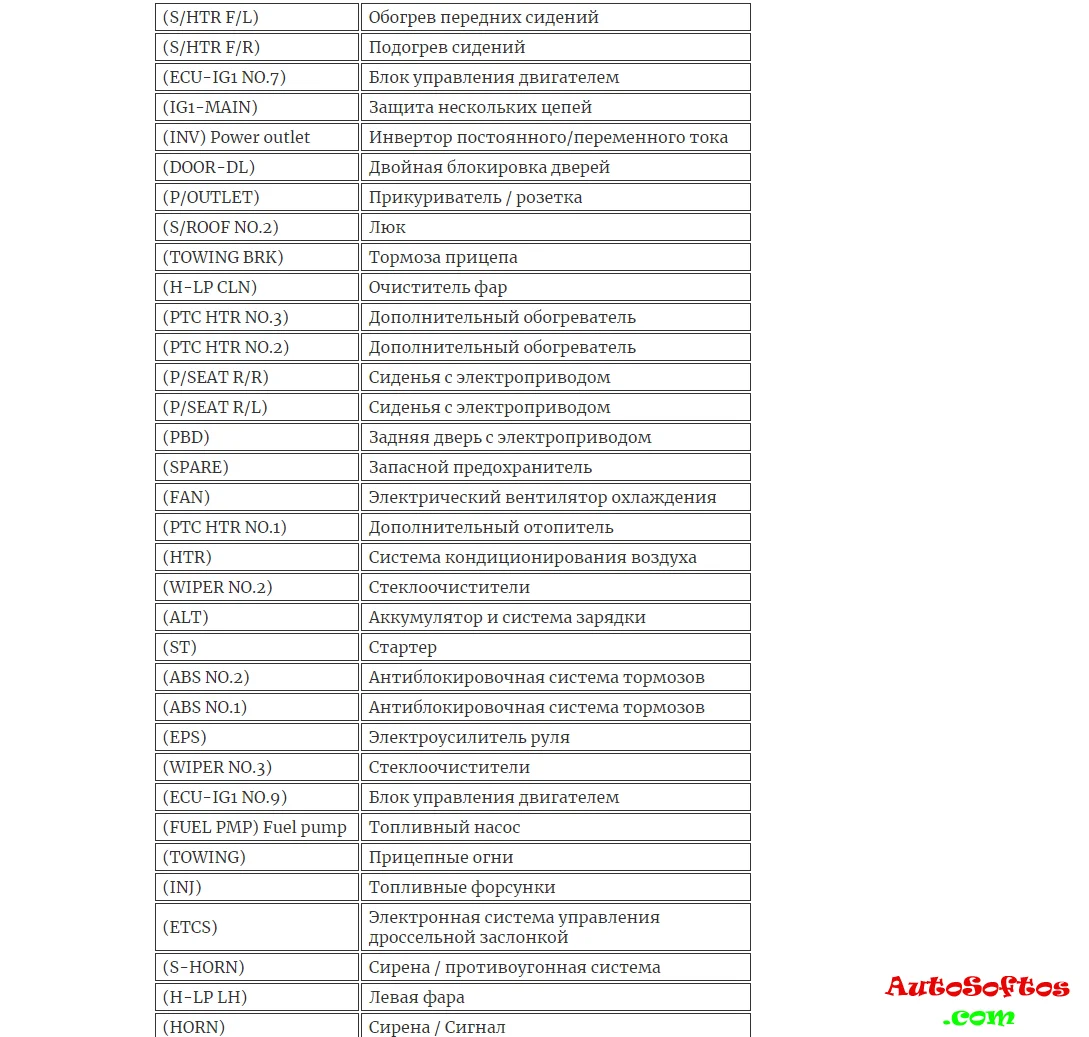

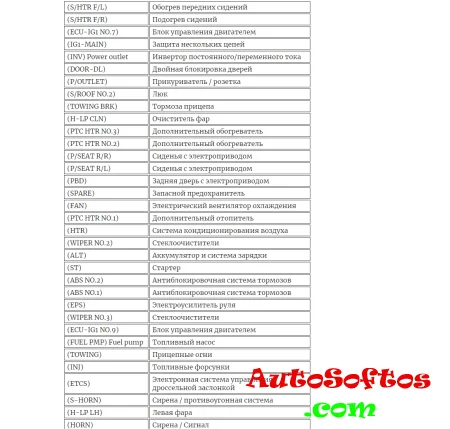

Описание

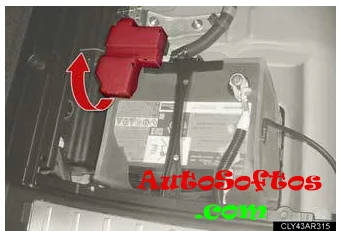

В багажном отсеке на плюсовой клемме аккумуляторной батареи расположен ещё один блок силовых предохранителей высокой мощности.
