Здесь мы подробно рассмотрим описание предохранителей и реле Мазда Бт 50 со схемами блоков, фото – примерами и местами их расположения. Отметим предохранитель прикуривателя.

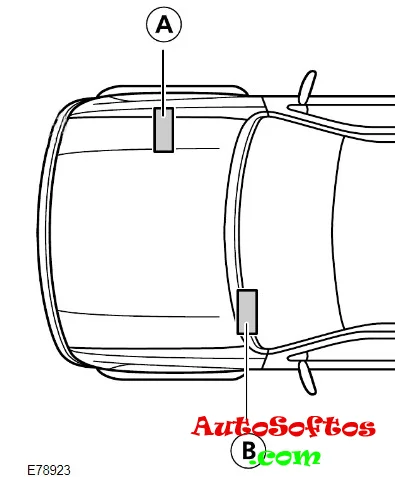

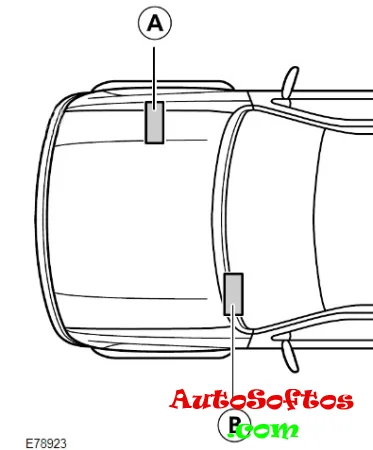

В данной модели предусмотрены 2 основных блока с предохранителями и реле: в салоне и под капотом.

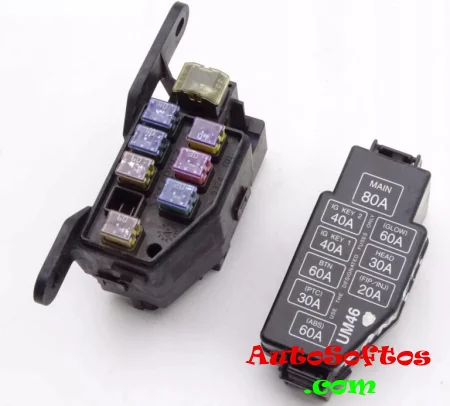

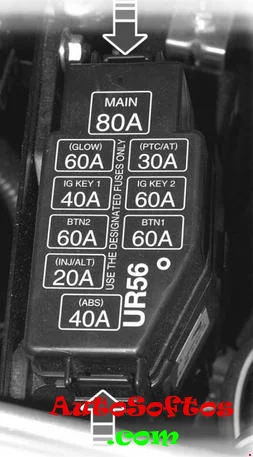

Блок под капотом
Расположен недалеко от аккумулятора.

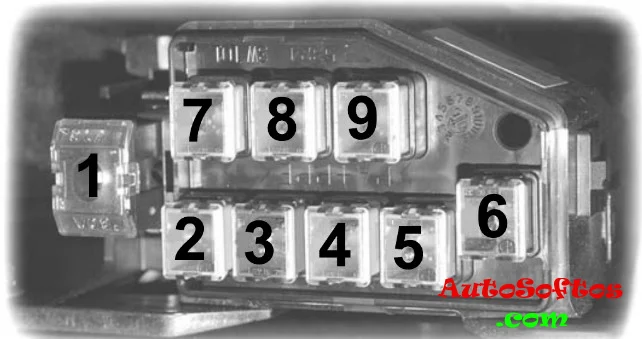

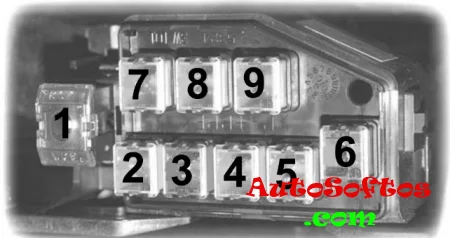

Схема

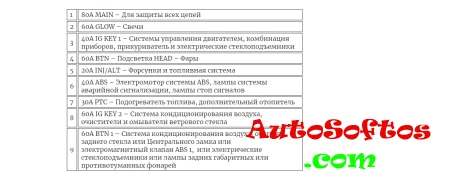

Описание

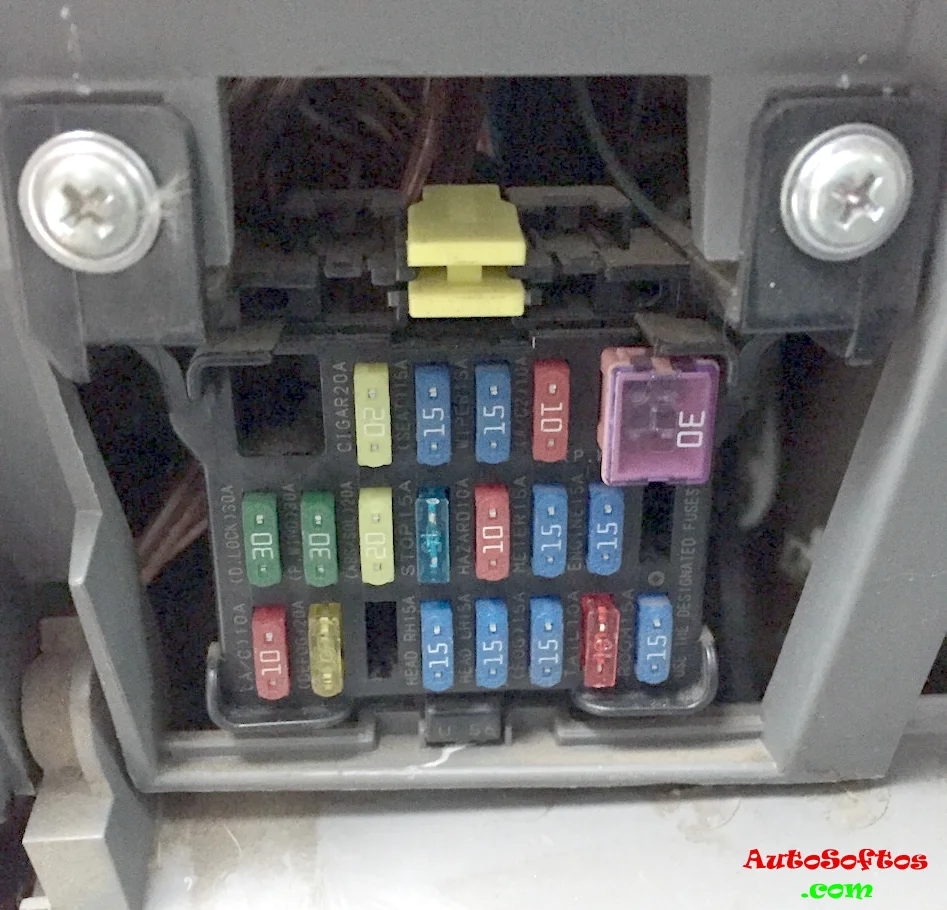

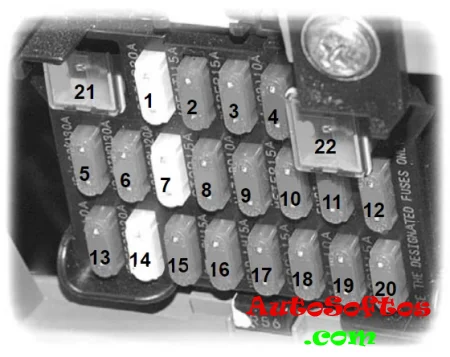

Блок в салоне

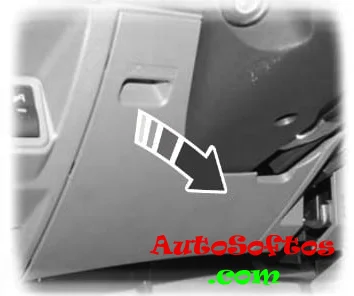

Он находится под панелью приборов за защитной крышкой.

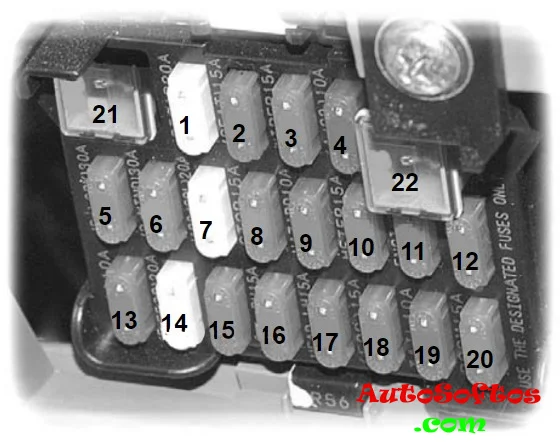

Схема

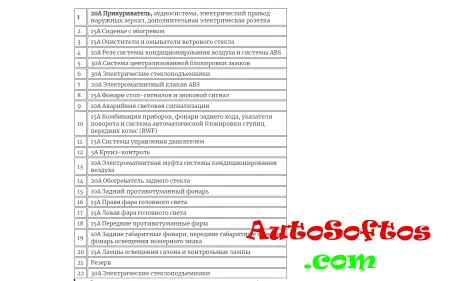

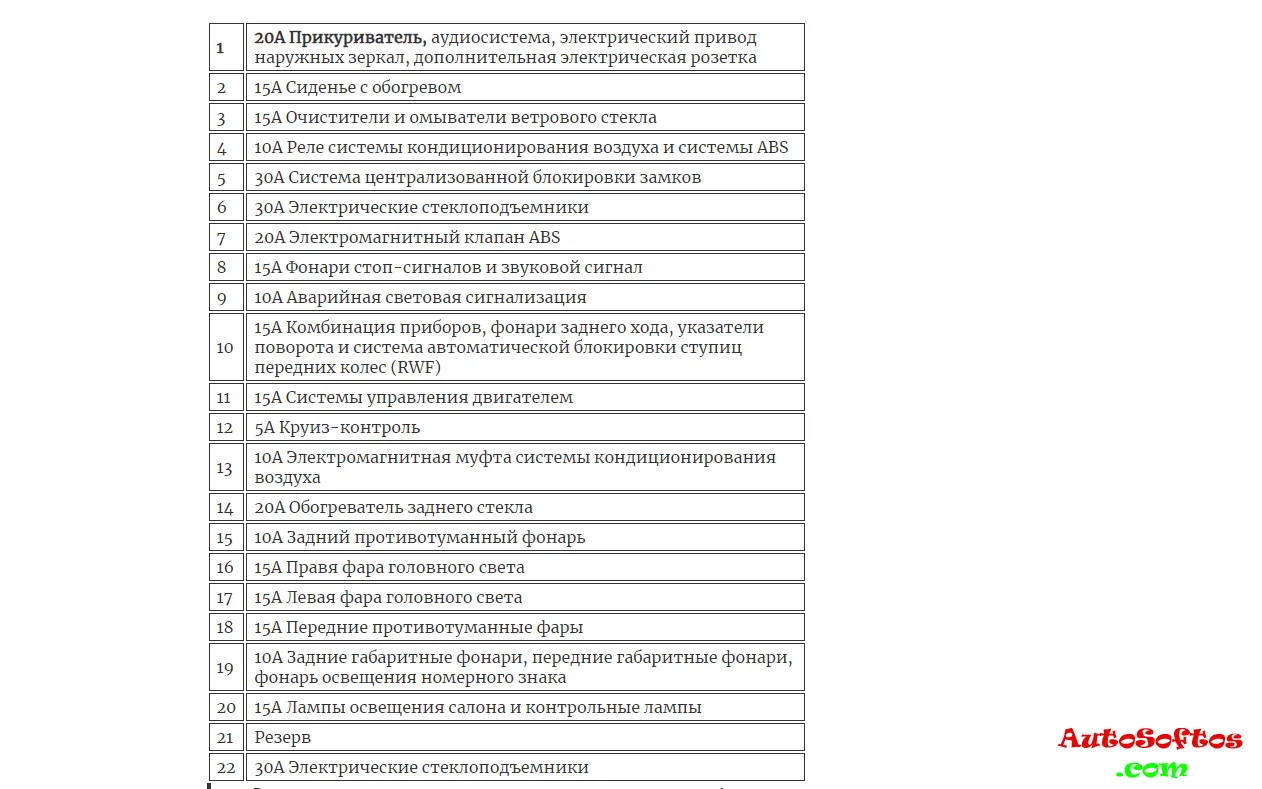

Описание
За прикуриватель отвечает предохранитель 1 на 20А.
Реле

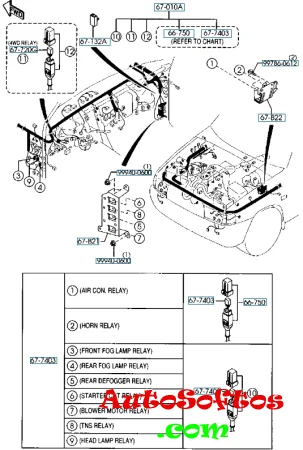

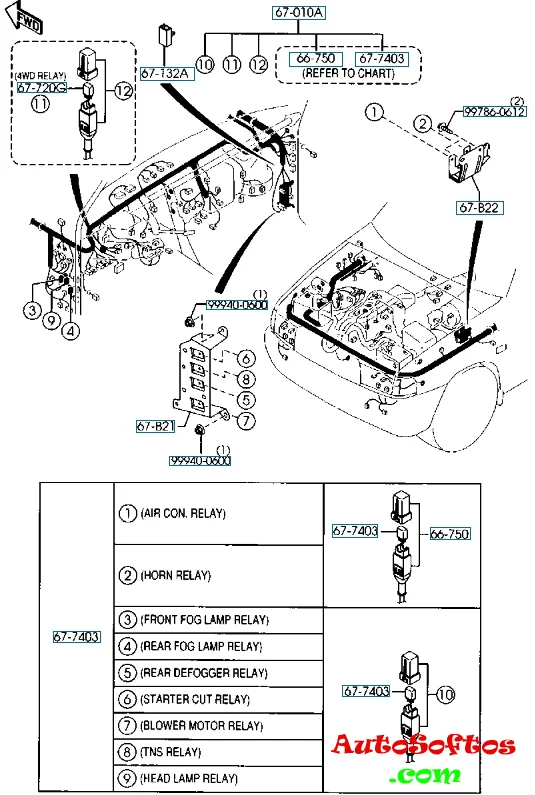

Общая схема расположения реле
Расшифровка
1. AIR CON RELAY – Реле кондиционера
2. HORN RELAY – Реле сигнала
3. FRONT FOG LAMP RELAY – Реле передних противотуманных ламп
4. REAR FOG LAMP RELAY – Реле задних противотуманных ламп
5. REAR DEFOGGER RELAY – Реле обогрева заднего стекла
6. STARTER RELAY – Реле стартера
7. BLOWER MOTOR RELAY – Реле мотора вентилятора
8. TNS RELAY – Реле габаритов
9, HEAD LAMP RELAY – Реле передних фар
