Здесь мы покажем описание предохранителей и реле Митсубиси Мираж 4 и 5 поколения выпускавшихся в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году. Выделим предохранитель прикуривателя.

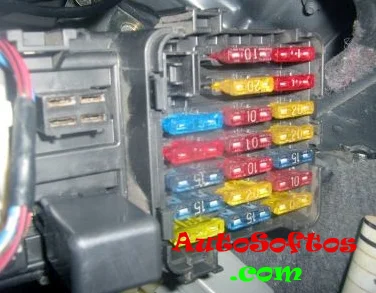

Блок в салоне

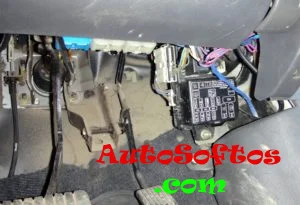

Он находится в салоне митсубиси мираж под панелью приборов слева, для машин с левым рулём.
Вариант 1
Для машин с левым рулём

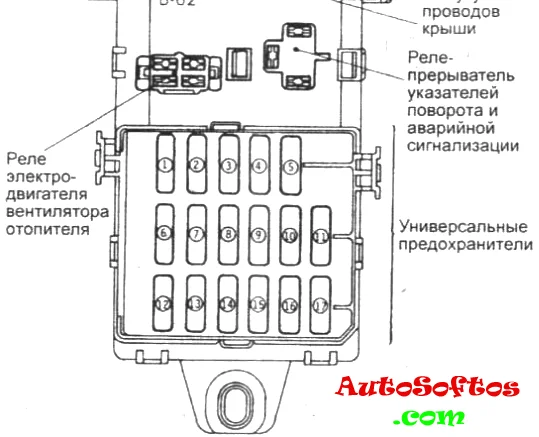

Схема

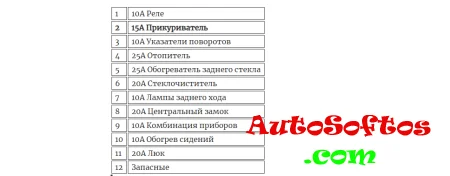

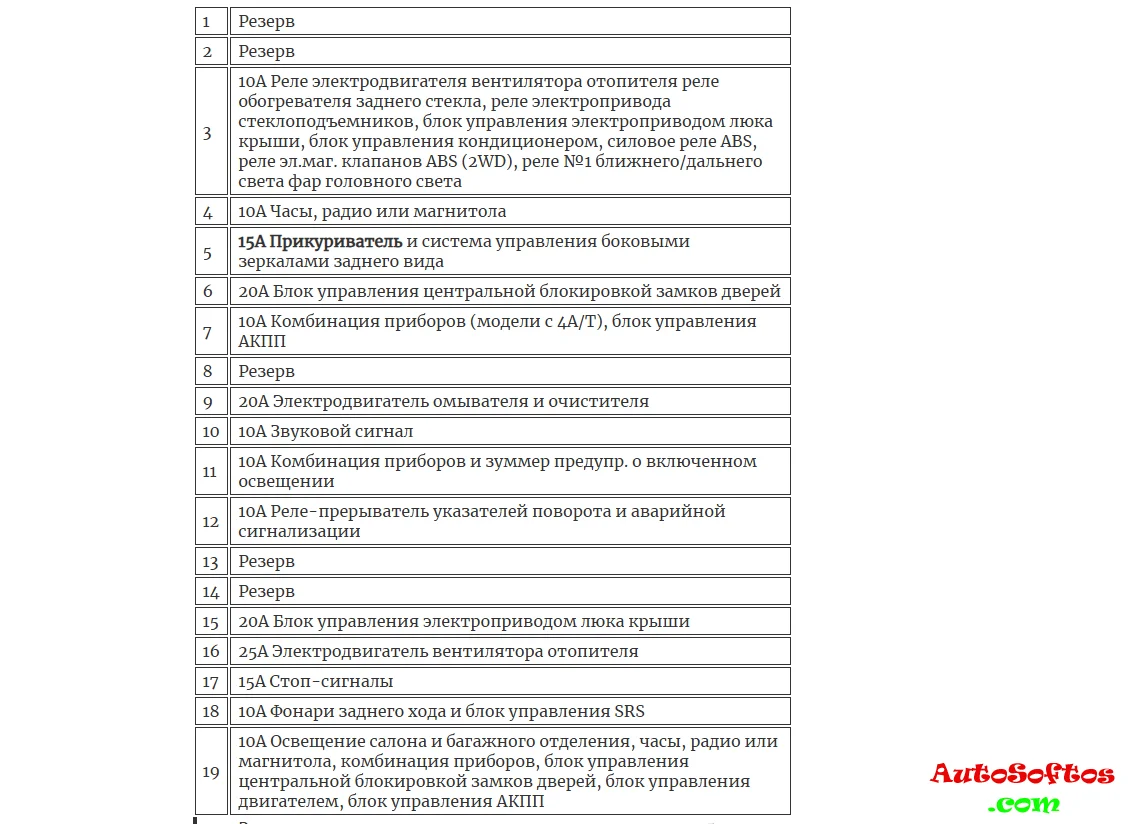

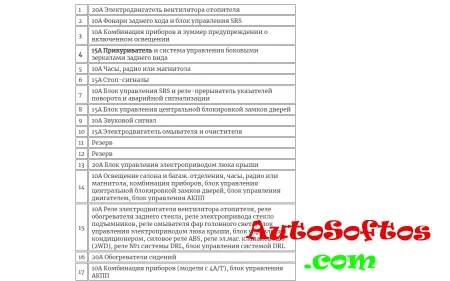

Описание
За прикуриватель отвечает предохранитель номер 4 на 15А.
Для машин с правым рулём

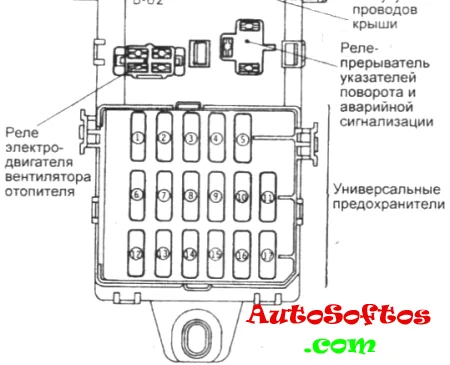

Схема

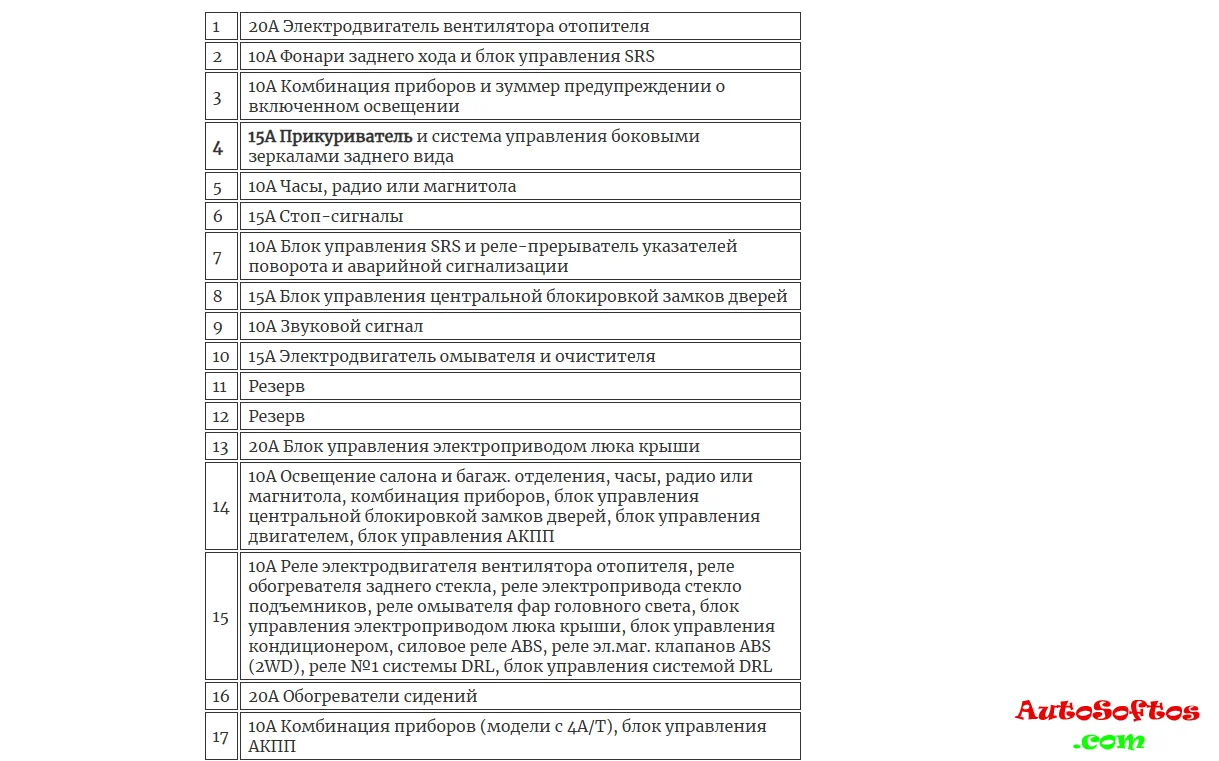

Назначение
За прикуриватель отвечает предохранитель номер 5 на 15А.
Вариант 2

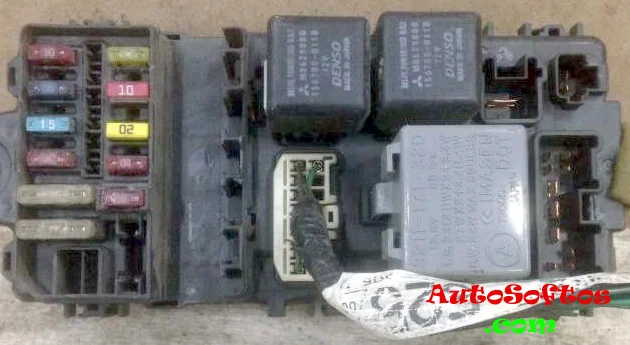

Схема

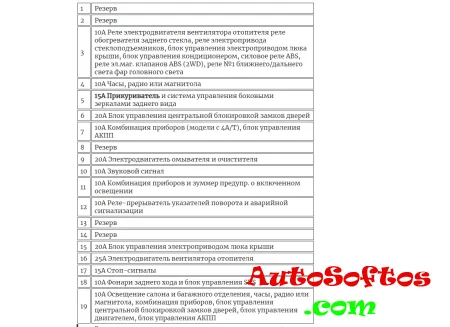

Расшифровка предохранителей
За прикуриватель отвечает предохранитель номер 2 на 15А.
Реле
1. Реле отопителя
2. Реле обогревателя заднего стекла
3. Реле аварийной сигнализации и указателей поворотов
Дополнительный блок реле
Может устанавливаться рядом с блоком предохранителей или отдельно крепится один либо несколько элементов:
Реле электропривода стекло подъемников
Реле обогревателя заднего стекла
Блок управления центральной блокировкой замков дверей
Реле противотуманных фар
Блоки под капотом
Вариант 1

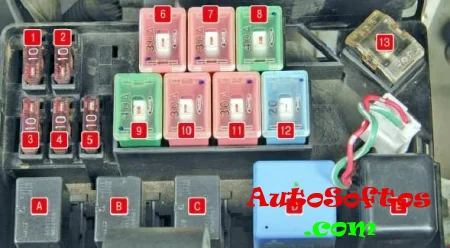

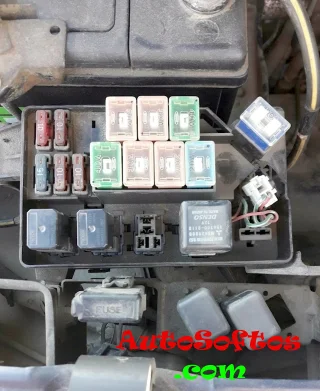

Главный блок
Находится в левой части моторного отсека, рядом с аккумулятором.

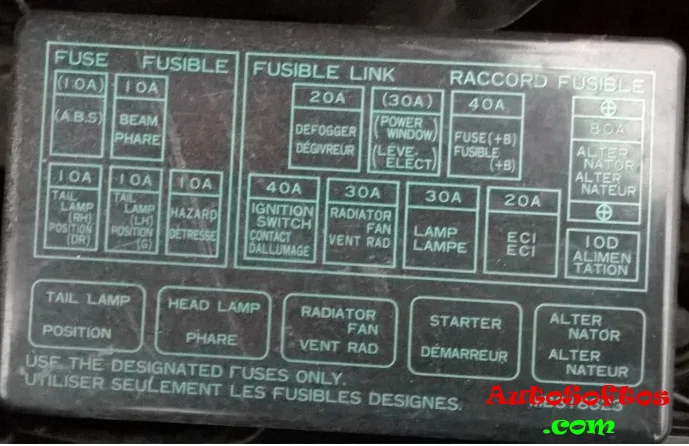

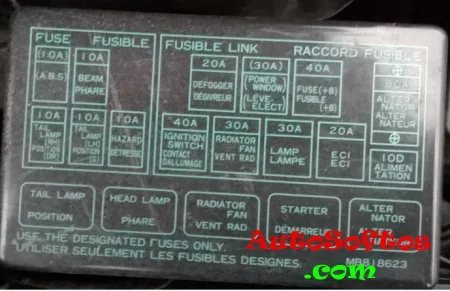

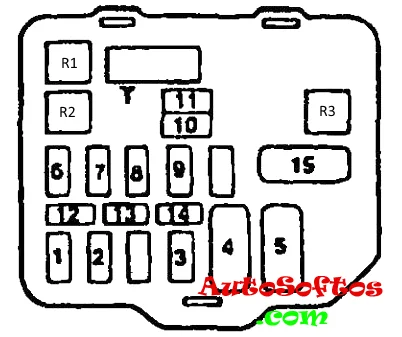

Схема

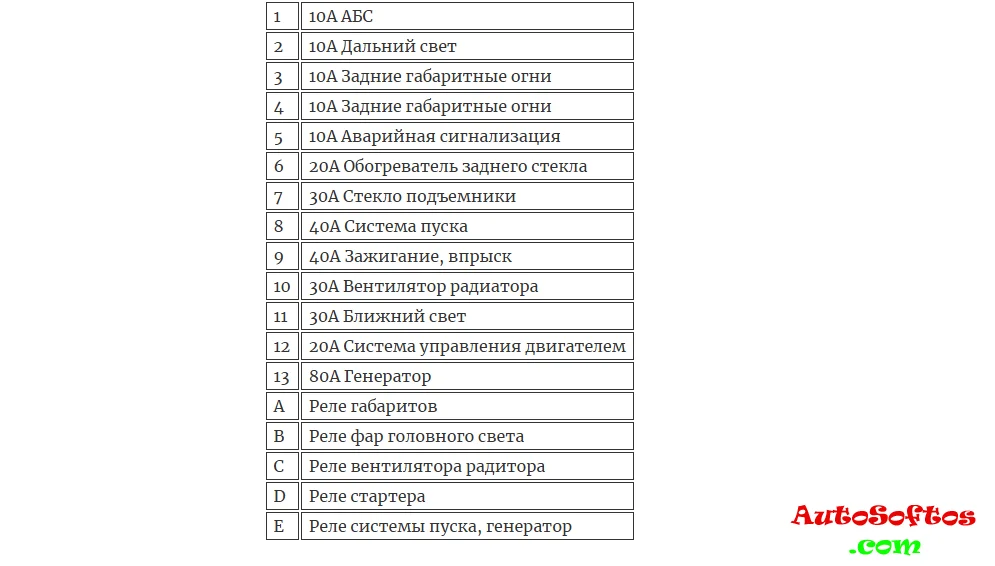

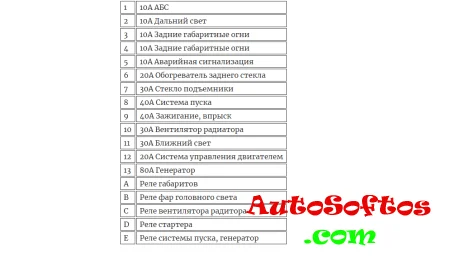

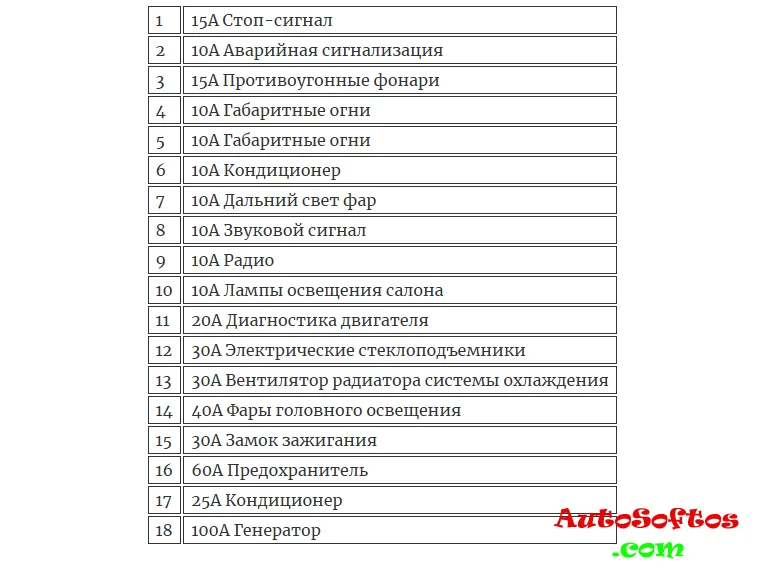

Расшифровка
Блок на АКБ
Располагается на плюсовой клемме аккумуляторной батареи.
Обозначение
16 – 60А Анти блокировочная система тормозов (ABS)
17 – 20А Противотуманные фары
18 – 80А Свечи накаливания
Дополнительные элементы

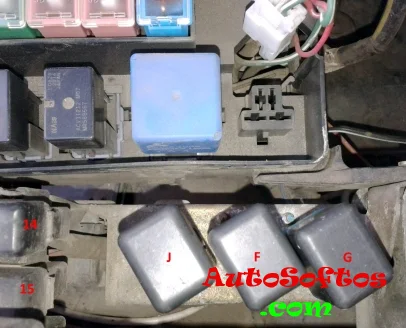

Рядом с основным блоков крепится дополнительный блок.
Схема
Описание
14 – 25А Электро вентилятор конденсора
15 – 10А Компрессор кондиционера
J – резерв
F – Реле компрессора кондиционера
G – Реле электро вентилятора конденсора

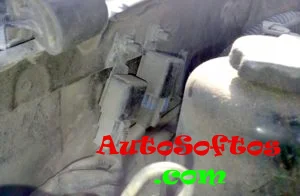

Так же с правой стороны подкапотного пространства возможна установка некоторых реле.
Назначение
1. реле сигнала
2. реле АБС
Вариант 2

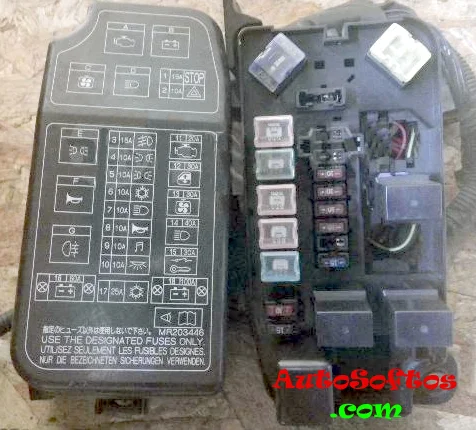

Главный блок
Находится с левой стороны рядом с аккумулятором.

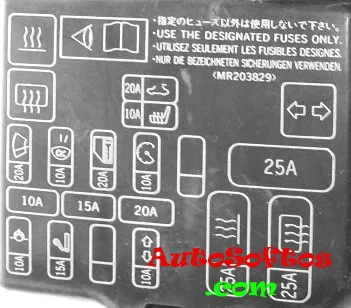

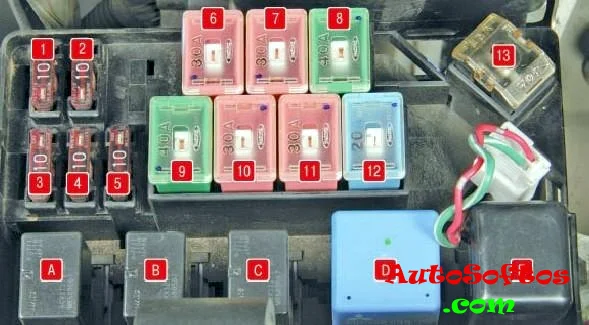

Схема с крышки блока

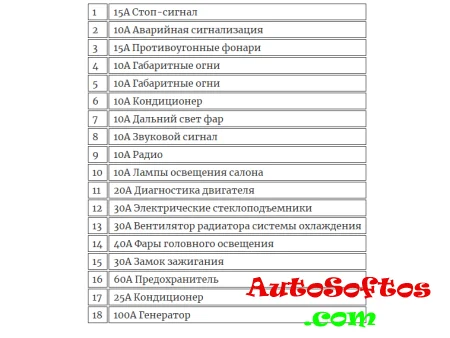

Обозначение

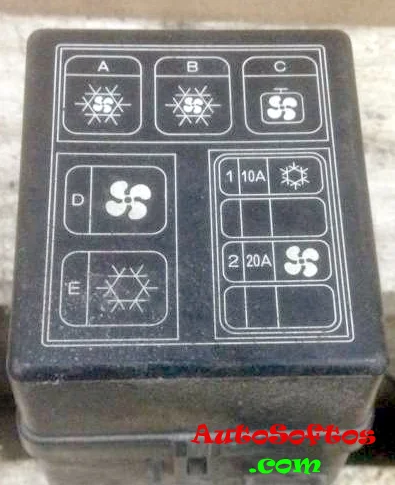

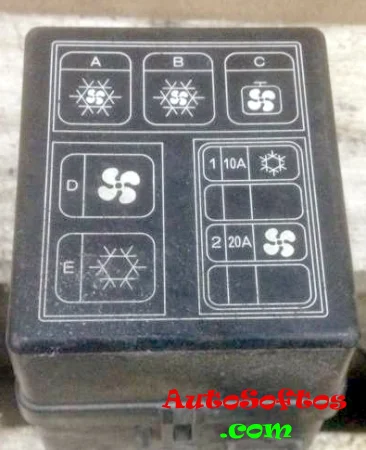

Дополнительный блок
Тут располагаются предохранители и реле отвечающие за систему кондиционирования и обогрев.
