Здесь мы покажем схемы блоков предохранителей и реле пежо 301, отметим предохранитель прикуривателя.

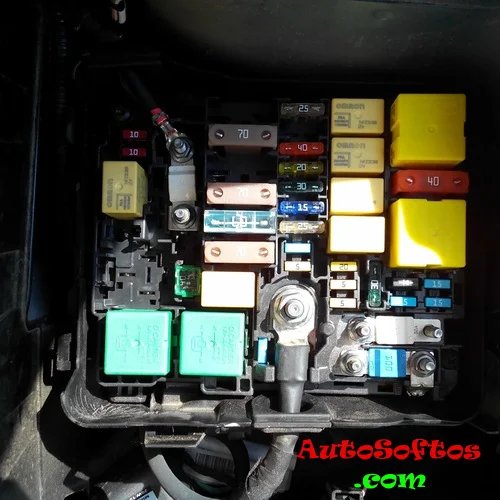

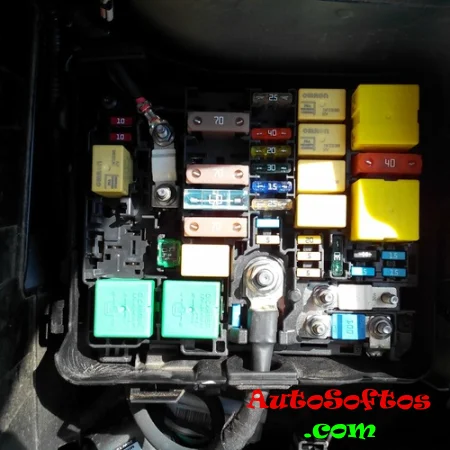

Предохранители под капотом

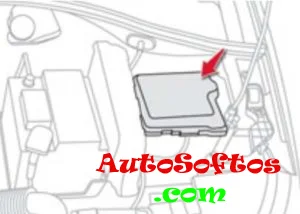

Этот блок находится в моторном отсеке возле аккумулятора с левой стороны.

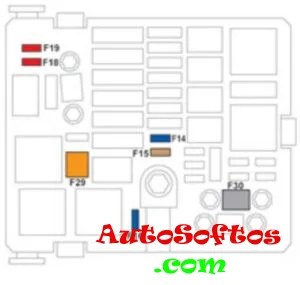

Схема
Обозначение
| F14. | 15 А | Обогрев ветрового стекла снизу. |
| F15. | 5 А | Компрессор кондиционера. |
| F16. | 15 А | Противотуманные фары. |
| F18. | 10 А | Правая фара дальнего света. |
| F19. | 10 А | Левая фара дальнего света. |
| F29. | 40 А | Мотор очистителя ветрового стекла. |
| F30. | 80 А | Свечи накаливания |

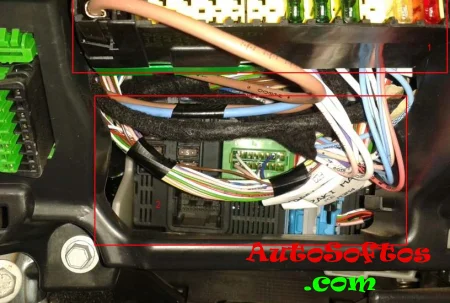

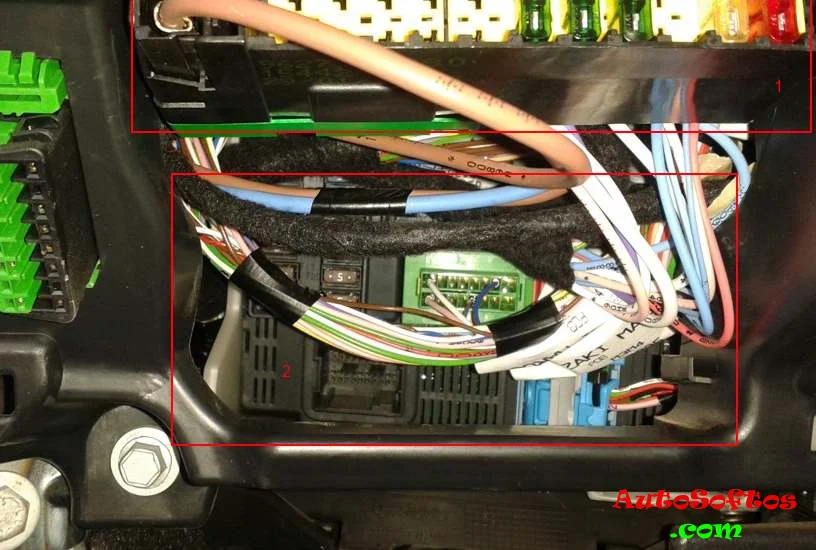

Блок предохранителей в салоне пежо 301
Он расположен под панелью приборов, ниже переключателя света.
Сразу вы увидите 1-ый блок, 2-ой находится под ним.

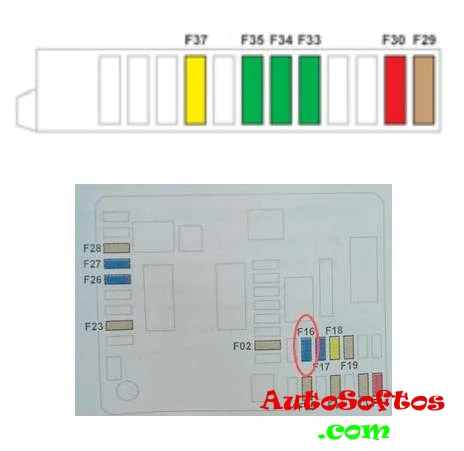

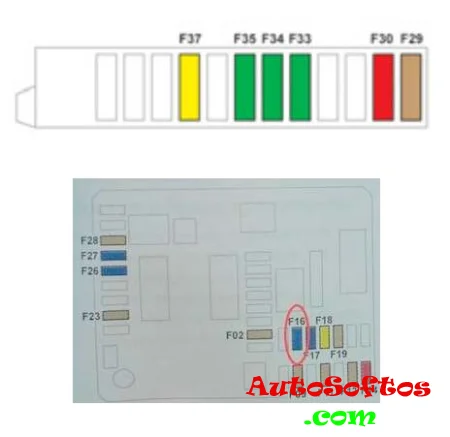

Общая схема
Описание 2 блока
| F02. | 5А | Регулировка угла наклона фар, диагностический разъем, панель кондиционера. |
| F09. | 5А | Охранная сигнализация (послепродажная установка). |
| F11. | 5А | Дополнительный подогрев. |
| F13. | 5А | Система помощи при парковке, система помощи при парковке (послепродажная установка). |
| F14. | 10А | Панель кондиционера. |
| F16. | 15А | Прикуриватель, розетка 12 В. |
| F17. | 15А | Автомагнитола штатная, автомагнитола (нештатная установка). |
| F18. | 20А | Автомагнитола/ Bluetooth, автомагнитола (послепродажная установка). |
| F19. | 5А | Монохромный дисплей С. |
| F23. | 5А | Плафоны, индивидуальные плафоны. |
| F26. | 15А | Звуковой сигнал. |
| F27. | 15А | Насос стеклоомывателя. |
| F28. | 5А | Замок зажигания с блокировкой рулевой колонки. |
За прикуриватель отвечает предохранитель 16 на 15А.
Описание 1 блока
| F29. | 25 А | Обогрев заднего стекла. |
| F30. | 10 А | Обогрев наружных зеркал. |
| F31. | — | Не используется. |
| F32. | — | Не используется. |
| F33. | 30 А | Передние стеклоподъемники. |
|
F34. |
30 А | Задние стеклоподъемники. |
| F35. | 30 А | Подогрев передних сидений. |
| F36. | — | Не используется. |
| F37. | 20 А | Коммутационный блок прицепа. |
