Здесь мы представляем информацию с описанием всех электронных блоков управления, предохранителей и реле Рено Лагуна 3, схемы блоков и назначение их элементов. Особое внимание уделим предохранителям отвечающий за прикуриватель и розетки.

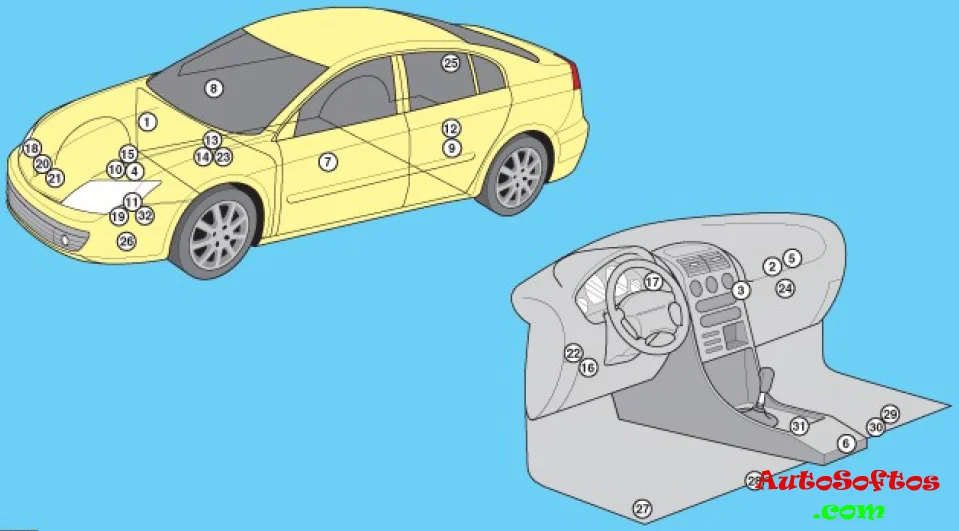

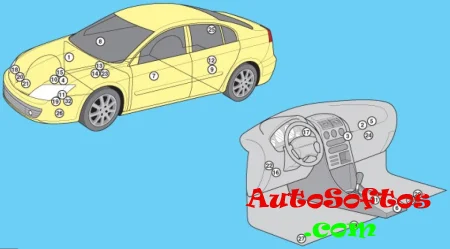

Общее расположение электронных блоков
Схема
Описание
- Электронный блок управления ABS
- Электронный блок управления кондиционером — за вещевым ящиком
- Блок управления электродвигателем вентилятора кондиционера/ отопителя
- Аккумуляторная батарея
- Шина данных CAN, блок управления шлюзом
- Диагностический разъем(DLC)
- Блок управления электрооборудованием двери водителя
- Блок управления электрооборудованием двери пассажира
- Блок управления стояночным тормозом с электроприводом – под днищем
- Электронный блок управления двигателем
- Блок управления предпусковым подогревателем охлаждающей жидкости
- Блок контроля рулевого управления четырьмя колесами – под днищем
- Блок предохранителей/ реле, моторный отсек 1
- Блок предохранителей/ реле, моторный отсек 2
- Блок предохранителей/ реле, моторный отсек 3 — плавкие вставки в блоке предохранителей в моторном отсеке – цепи питания: Генератор, блок предохранителей/ реле в моторном отсеке 1, блок предохранителей/реле в моторном отсеке 2, блок предохранителей/реле приборной панели 1, многофункциональный блок управления 2, насос усилителя рулевого управления, стартер.
- Блок предохранителей/реле, приборная панель 1
- Блок предохранителей/реле, приборная панель 2 — с дополнительным отопителем
- Блок управления ксеноновыми фарами
- Реле свечей накаливания
- Звуковой сигнал 1
- Звуковой сигнал 2
- Многофункциональный блок управления 1- функции: Центральный замок, аварийная сигнализация, обогреватель заднего стекла, звуковой сигнал, иммобилайзер, указатели поворота, лампы освещения салона, система дистанционного управления центральным замком и запуска двигателя (keyless entry and start), противотуманные фонари, очиститель/ омыватель заднего стекла, замок рулевой колонки, стоп-сигналы, привод открывания задней двери, омыватель лобового стекла
- Многофункциональный блок управления 2- объединен с блоком предохранителей/ реле 1 в моторном отсеке — функции: Кондиционер, электродвигатель вентилятора системы охлаждения, датчик уровня моторного масла, противотуманные фары, топливный насос, фары, омыватели фар, фонари заднего хода, передние габариты, задние габариты, очистители лобового стекла
- Блок управления навигационной системой
- Блок управления системой парковки — за правой задней отделочной панелью
- Блок управления усилителем рулевого управления
- Блок управления регулировкой сидений
- Блок управления подогревом сиденья 1- под сиденьем
- Блок управления подогревом сиденья 2- под сиденьем
- Реле подогревателя сиденья — под сиденьем
- Электронный блок управления SRS
- Электронный блок управления КПП
Предохранители и реле под капотом

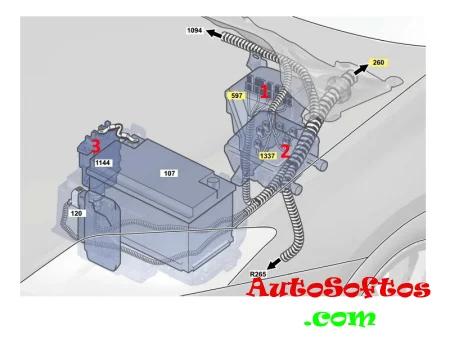

В моторном отсеке находятся 3 основных блока с предохранителями и реле.

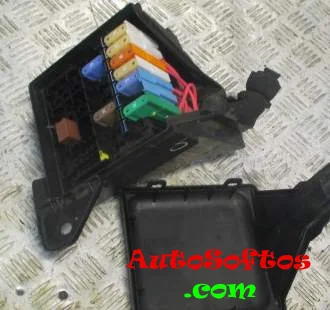

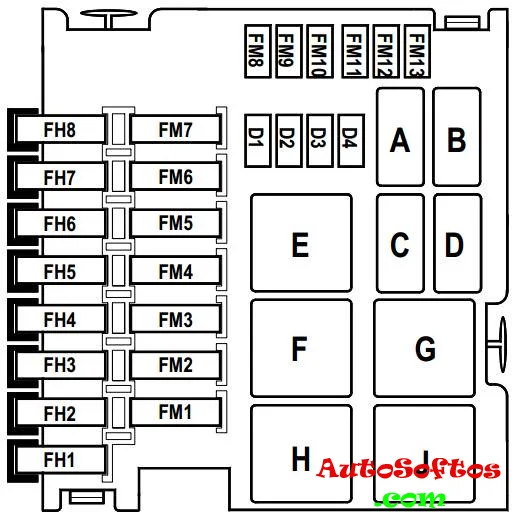

Блок 1
Он установлен в коммутационном блоке моторного отсека.

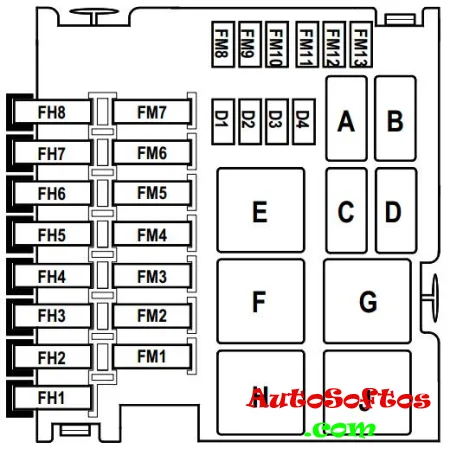

Схема
Назначение
- FH1 — 80А Блок предохранителей и реле в салоне
- FH2 — 80А Блок предохранителей и реле в салоне – блока защиты и коммутации
FH3 — 40А ЭБУ АБС/ системы стабилизации траектории - FH4 — 80А Блок предохранителей и реле в салоне
- FH5 — 60А ЭБУ климатической установки
- FH6 — 60А ЭБУ системы всех управляемых колес
- FH7 — 30А ЭБУ климатической установки
- FH8 — Резервный
- FM1 — 60А Предохранитель электровентилятора системы охлаждения, блока защиты и коммутации
- FM2 — Резервный
- FM3 — Резервный
- FM4 — Резервный
- FM5 — 70А Блок предпускового подогрева
- FM6 — 70А Блок интерфейса подогревателя охлаждающей жидкости
- FM7 — 70А Блок интерфейса подогревателя охлаждающей жидкости
- FM8 — 20A Предохранитель ЭБУ системы впрыска, реле подогрева топлива, реле электровентилятора при включении последовательно и параллельно
- FM9 — Резервный
- FM10 — Резервный
- FM11 — Резервный
- FM12 — Резервный
- FM13 — Резервный
- D1 — Резервный диод
- D2 — Резервный диод
- D3 — 49A Диод электровентилятора системы охлаждения
- D4 — Резервный диод

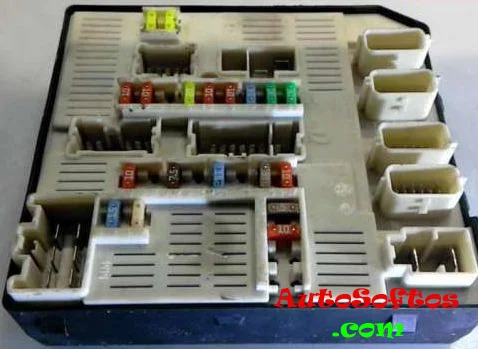

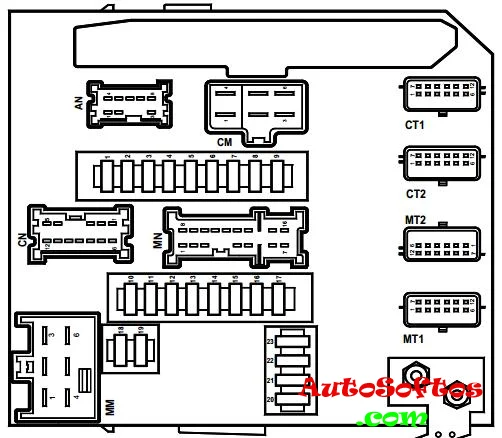

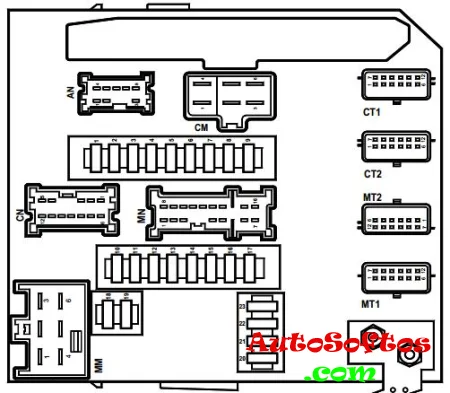

Блок 2
Он расположен в коммутационном блоке.
Схема
Расшифровка
| F1. | (10A) Предохранитель правой фары, корректор фары |
| F2. | (10A)Предохранитель левой фары, переключателя стекло подъемника задней двери |
| F3. | (15A) Омыватели фар |
| F4. | (20A) Противотуманные фары |
| F5. | (10A) Левая фара |
| F6. | (10A) Правая фара |
| F7. | (15A) Диагностический разъема, блок предохранителей и реле в салоне, указателя включенных передач |
| F8. | (30A) Система ABS/ ESP |
| F9. | (30A) Очиститель лобового стекла |
| F10. | (10A) ЭБУ подушек безопасности / ремней безопасности, подрулевые переключатели |
| F11. | — |
| F12. | (7,5A) Электронный блок управления КПП |
| F13. | — |
| F14. | (15A) Задние и передний кислородный датчик, датчик дизельного двигателя |
| F15. | (20A) Предохранитель ЭБУ коробки передач |
| F16. | (5A) Выключатель стоп-сигнала, реле подогрева топлива |
| F17. | (10A) Реле света заднего хода, датчик положения механической коробки передач |
| F18. | (15A) ЦЭКБС |
| F19. | (25A) Стартер |
| F20. | — |
| F21. | — |
| F22. | (10A) Кондиционер |
| F23. | (5A) ЭБУ системы впрыска топлива |
| F24. | (15A) Левая фары |
| F25. | (15A) Правая фара |
Блок 3
Данный блок расположен в моторном отсеке перед коммутационным блоком.

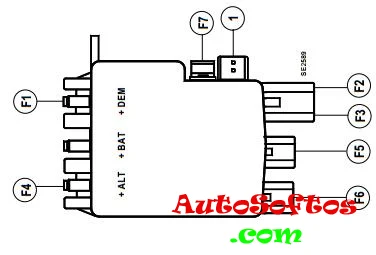

Схема блока на отключение аккумулятора
- F1 —
- F2 —
- F3 — 80A Предохранитель цепи подачи «+» аккумуляторной батареи через предохранитель на блок предохранителей и реле в салоне, блока защиты и коммутации
- F4 — 300AПредохранитель генератора, блока предохранителей и реле в моторном отсеке
- F5 —
- F6 — 35A Предохранитель цепи подачи «+» аккумуляторной батареи через предохранитель на форсунки > топливный насос через блок защиты и коммутации, ЭБУ системы впрыска, водяного насоса охлаждения подшипников
- F7 — 5A Предохранитель блока защиты и коммутации

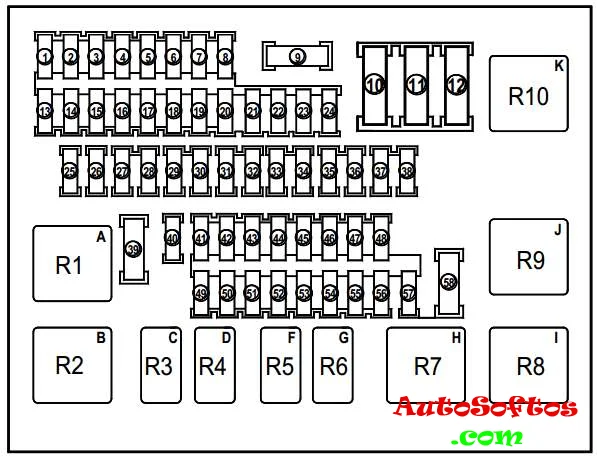

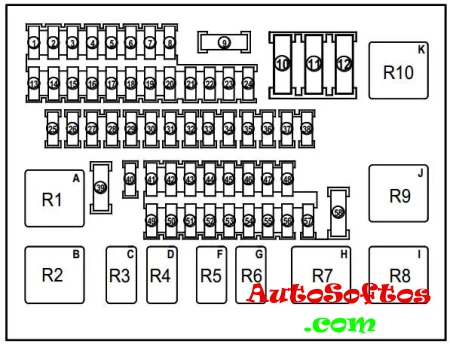

Блок предохранителей и реле в салоне

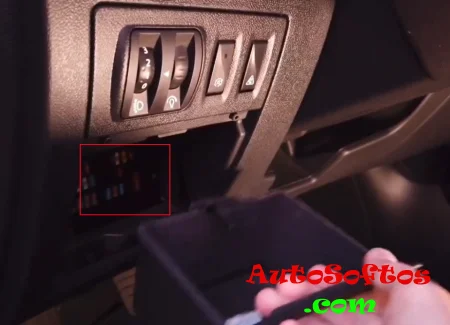

Он находится в левой нижней части приборной панели.
Схема
Обозначение
| R1. | Реле питания предохранителей с временной задержкой отключения F39, F40, F41, F42, F43, F44, F49, F50, F51, F52 |
| R2. | Реле обогревателя заднего стекла |
| R3. | Реле звукового сигнала |
| R4. |
|
| R5. |
|
| R6. |
|
| R7. |
|
| R8. |
|
| R9. | Реле питания предохранителей с временной задержкой отключения F45, F46, F47, F48, F53, F54, F55, F56, F57, F58 |
| R10. |
|
| F1. |
|
| F2. |
|
| F3. |
|
| F4. |
|
| F5. | (5А) Лампы освещения салона |
| F6. | (5A) Внутреннее зеркало заднего вида |
| F7. |
|
| F8. |
|
| F9. |
|
| F10. |
|
| F11. |
|
| F12. | (40A) Обогреватель заднего стекла |
| F13. |
|
| F14. |
|
| F15. |
|
| F16. |
|
| F17. |
|
| F18. | (20A) ЦЭКБС |
| F19. | (20A) ЦЭКБС |
| F20. | (10A) ЦЭКБС |
| F21. | (15A) ЭБУ охранной сигнализации, дисплей |
| F22. | (15A) ЦЭКБС |
| F23. | (30A) Блок управления электрооборудованием двери пассажира |
| F24. | (30A) Блок управления электрооборудованием двери водителя |
| F25. | (25A) Подогреватель сидений |
| F26. | (15A) ЦЭКБС |
| F27. | — |
| F28. | (30A) Люк |
| F29. | (25A) Стояночный тормоз |
| F30. | (20А)Разъем электрооборудования прицепа |
| F31. | (10A) ЦЭКБС |
| F32. | — |
| F33. | (25A) Аудиосистема |
| F34. | — |
| F35. | — |
| F36. | (20A) Аудиосистема, дисплей |
| F37. | (10A) Приборная панель |
| F38. | — |
| F39. | — |
| F40. | (5A) Выключателя стоп-сигнала, ЭБУ АБС и ЕСП |
| F41. | — |
| F42. | (25A) Электропривод сидений |
| F43. | (25A) Электропривод сидений |
| F44. | (15A) Разъем питания дополнительного оборудования в багажном отделении |
| F45. | — |
| F46. | — |
| F47. | — |
| F48. | (10A) Разъем питания дополнительного оборудования 2го ряда сидений |
| F49. | (5A) ЭБУ климатической установки |
| F50. | (30A) Электропривод стеклоподъемников |
| F51. | (5А) Лампы освещения салона |
| F52. | (5A) Аудиосистема, центральный замок, аварийная сигнализации |
| F53. | — |
| F54. | (10А) Предохранитель прикуривателя |
| F55. | (5A) Вентилятор датчика температуры воздуха в салоне |
| F56. | (15A) Обогрев левого жиклера омывателя ветрового стекла |
| F57. | — |
| F58. | (40А) ЭБУ климатической установки |
В рено лагуна 3 поколения за передний прикуриватель отвечает предохранитель 54 на 10А.
Предохранители в багажном отделении
Данный блок расположен в багажнике отделении со стороны аккумуляторной батареи.

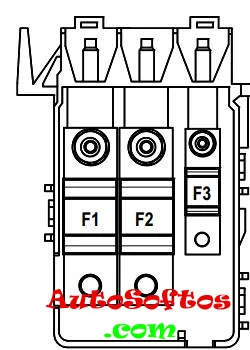

Схема
Расшифровка
- F1 — Номинальный ток на стартер
- F2 — 250A Блок отключения аккумуляторной батареи
- F3 — 60A Блок предохранителей и реле в салоне
