Здесь мы покажем расположение блоков предохранителей Рено Лагуна 1 поколения, опишем их схемы и назначение.
Блоки с предохранителями и реле под капотом

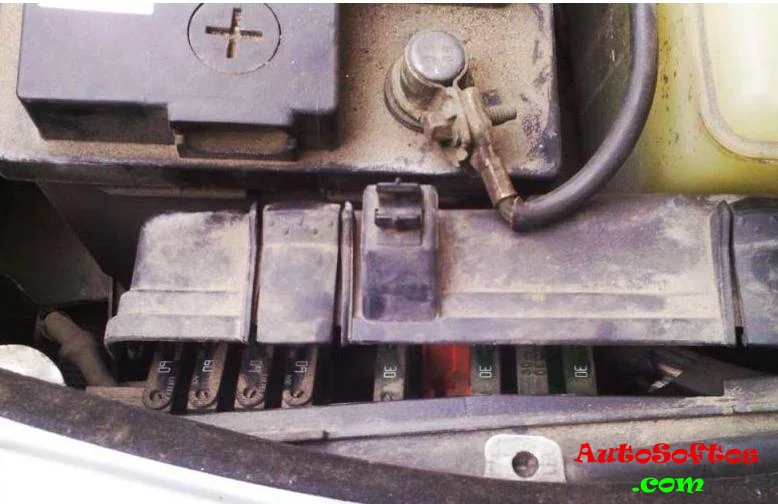

Предохранители находится рядом с аккумулятором, с левой стороны.

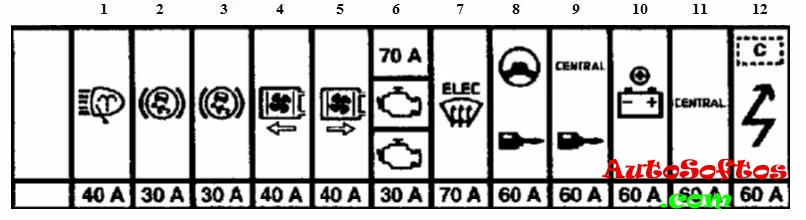

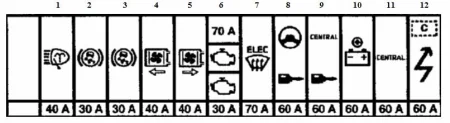

Схема
Описание
- 40А — Электродвигатель омывателя фар
- 30А — АБС
- 30А — ABS
- 40A — Электровентилятор системы охлаждения двигателя левый
- 40A — Электровентилятор системы охлаждения двигателя правый
- 30А — Система впрыска либо предпусковой подогрев дизельного двигателя (70 А)
- 70А — Реле включения электрообогревателя ветрового стекла
- 60А — «+» до замка зажигания с противоугонной системой
- 60А — Реле после замка зажигания
- 60А — «+» аккумуляторной батареи, салон
- 60А — Центральная консоль
- 60А — Отключение потребителей электроэнергии

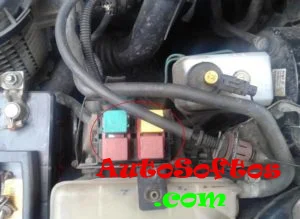

Элементы реле располагаются отдельно.

Предохранители и реле в салоне

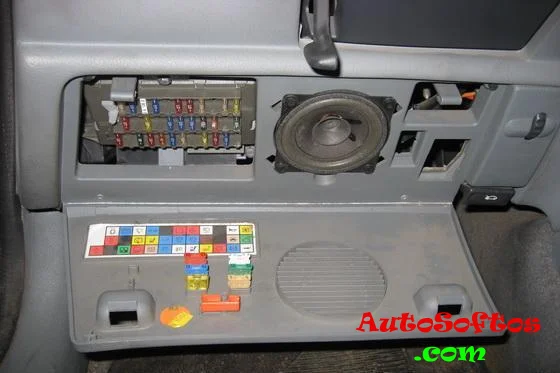

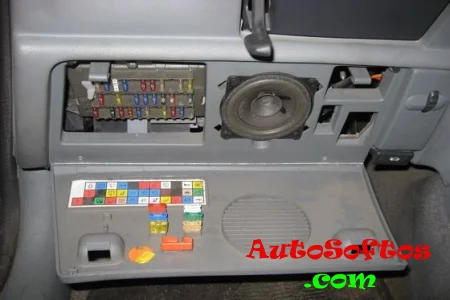

Данный блок расположен в левой нижней части приборной панели.
На обратной стороне крышки будет нанесено актуальное описание схемы и запасные предохранители.

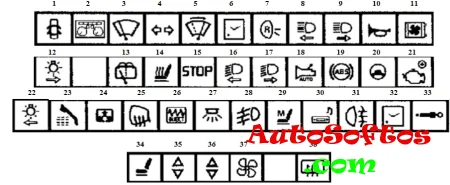

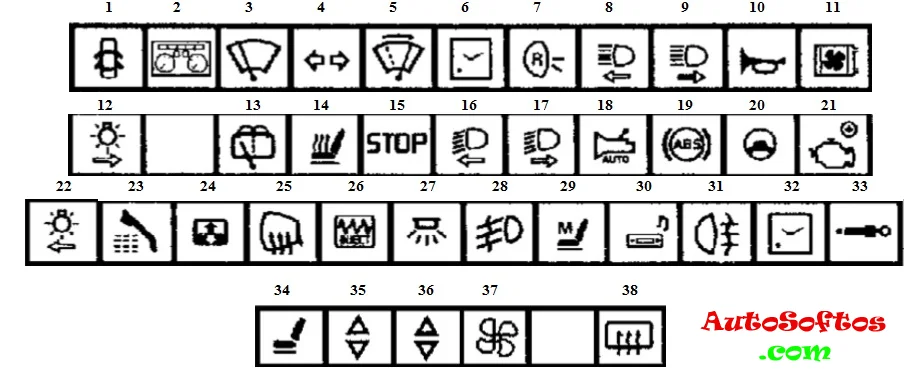

Схема

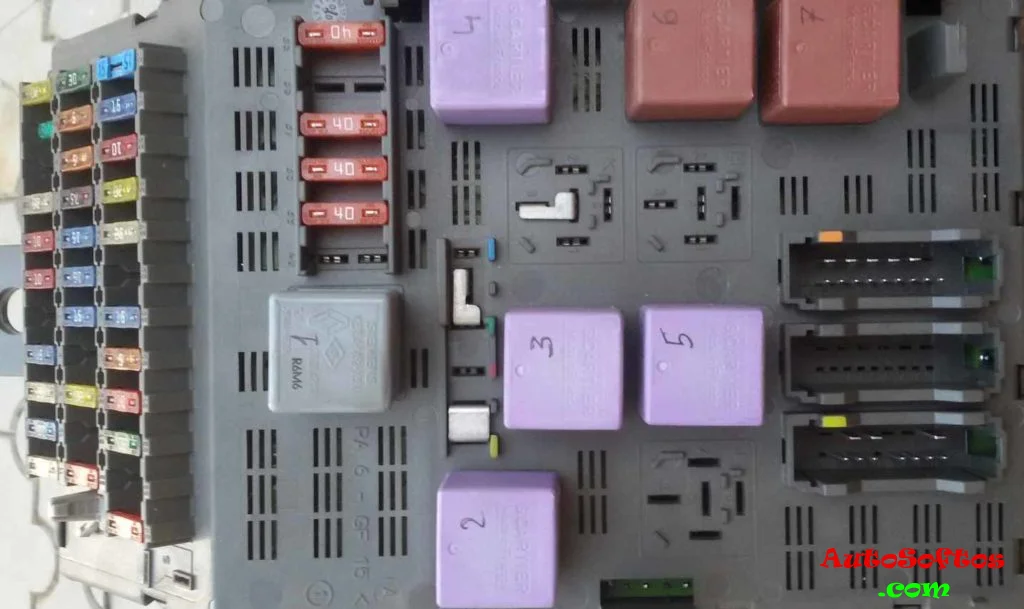

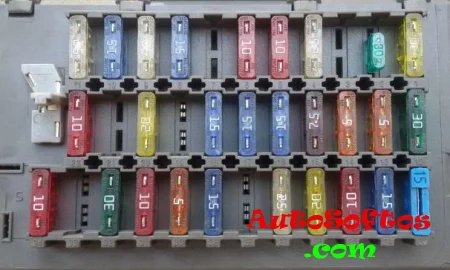

Фото — схема
Обозначение
| 1. | 25А Центральный замок |
| 2. | 15А Приборный щиток/ подушка безопасности/ преднатяжители ремней безопасности /декодер/ охранная сигнализация/ запоминающее устройство положения сиденья водителя |
| 3. | 25А Электродвигатели очистителя и омывателя ветрового стекла |
| 4. | 15А Указатели поворотов/ Аварийная сигнализация |
| 5. | 25А Реверс электромагнитного торможения электродвигателя очистителя ветрового стекла |
| 6. | 10А Часы/ запоминающие устройства электронных блоков и радиоприемника/электропривод зеркал заднего вида/ сирена сигнализации |
| 7. | 10А Фонари заднего хода (для моделей с автоматической коробкой передач) |
| 8. | 15А Дальний свет левой фары |
| 9. | 15А Дальний свет правой фары |
| 10. | 25А Звуковой сигнал |
| 11. | 20А Электровентилятор системы охлаждения двигателя |
| 12. | 10А Правый габаритный фонарь /зуммер-сигнализатор о невыключенном освещении/ подсветка щитка приборов /регулятор яркости подсветки щитка приборов/ реле переключения «день-ночь» /блок контроля исправности ламп |
| 13. | 20А Электродвигатель очистителя заднего стекла/ обогреватель заднего стекла/ электрический обогреватель ветрового стекла/ фонари заднего хода/ зуммер — сигнализатор о невыключенном освещении /органы управления отопителем |
| 14. | 20А Обогреватели сидений |
| 15. | 15А Стоп-сигналы/ круиз-контроль/ реле-прерыватель указателей поворота и аварийной сигнализации/ блок контроля исправности ламп |
| 16. | 15А Ближний свет левой фары/ дистанционный корректор света фар |
| 17. | 15А Ближний свет правой фары |
| 18. | 5А Автоматическая коробка передач |
| 19. | 5А АБС |
| 20. | 5А Адаптивный гидроусилитель рулевого управления |
| 21. | 30А «+» после замка зажигания |
| 22. | 10А Левый задний габаритный огонь/ освещение/ блок контроля исправности ламп |
| 23. | 5А Мобильный телефон |
| 24. | 30А Электродвигатель привода люка крыши |
| 25. | 10А Электрообогрев боковых зеркал заднего вида |
| 26. | 2А Система впрыска |
| 27. | 15А Плафоны освещения салона и багажника/ выключатель системы безопасности детей/ охранная сигнализация |
| 28. | 25А Противотуманные фары |
| 29. | 25А Запоминающее устройство положения сиденья водителя |
| 30. | 20А Радиоприемник/ органы управления отопителем/ предохранитель прикуривателя рено лагуна 1. |
| 31. | 10А Задний противотуманный фонарь |
| 32. | 10А Подсветка часов и табло/охранная сигнализация/ запоминающее устройство положения сиденья водителя |
| 33. | 15А Амортизаторы переменной жесткости |
| 34. | 40А Электропривод сиденья пассажира |
| 35. | 40А Электрический стеклоподъемник двери пассажира |
| 36. | 40А Электрический стеклоподъемник двери водителя |
| 37. | 50А Система кондиционирования воздуха |
| 38. | 40А Обогреватель заднего стекла |
