Здесь мы предоставляем полную информацию о предохранителях и реле Рено Флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.
Предохранители и реле под капотом

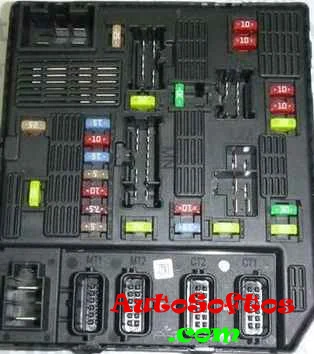

Монтажный блок

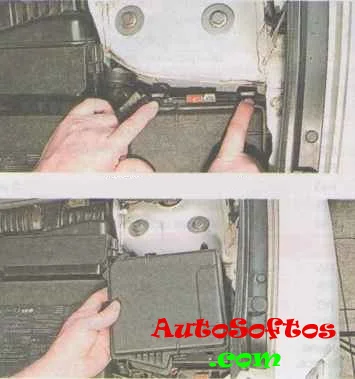

Находится рядом со стойкой и закрыт защитной крышкой (коммуникационный отдел). Как открыть, можете посмотреть на рисунке.

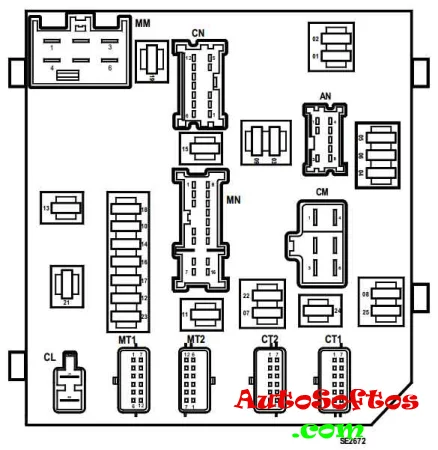

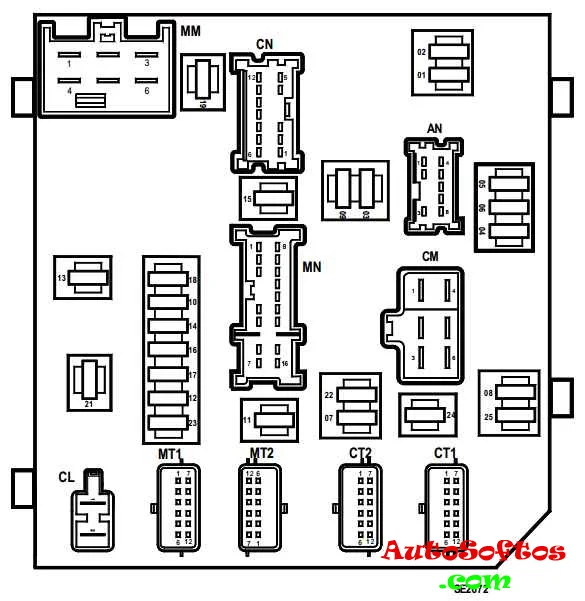

Схема
Описание
- 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов
- 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
- 15А — Насос омывателя фар
- 20А — Противотуманные фары
- 10А — Дальний свет (левая блок-фара)
- 10А — Дальний свет (правая блок-фара)
- 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
- 30А — Блоку правления ABS, ESP
- 30А — Передний стеклоочиститель
- 10А — Блок управления подушками безопасности
- 20А — Не используется
- 7,5А — Блок управления АКП
- 25А — Система управления двигателем
- 15А — Датчики концентрации кислорода — нагрев
- 20А — Блок управления АКП
- 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
- 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
- 15А — Блок управления электрооборудованием
- 30А — Стартер
- — Не используется
- 20А — Топливный модуль, катушки зажигания
- 10А — Электромагнитная муфта компрессора кондиционера
- 5А — ЭБУ системы впрыска
- 20А — Ближний свет (левая фара), электрокорректор
- 20А — Ближний свет (правая фара), электрокорректор

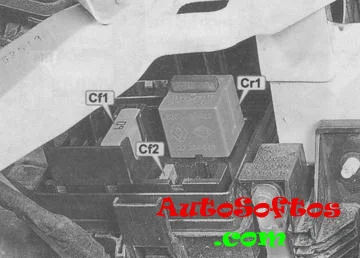

Дополнительный блок
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

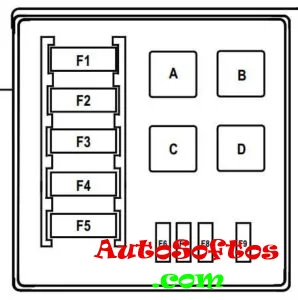

Схема
Обозначение
- A — Не используется
- B — Реле подогревателя топлива (450)
- C — Реле света заднего хода (602)
- D — Не используется
- F1 — 80A блок интерфейса отопителя (1550)
- F2 — 70A блока предпускового подогрева (257)
- F3 — 50A ЭБУ коробки передач (119)
- F4 — 80A блок интерфейса отопителя (1550)
- F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
- F6 — 20А Подогревателя топлива (449)
- F7 — Не используется
- F8 — 30А — Управления реле электровентилятора (234)
- F9 — Не используется

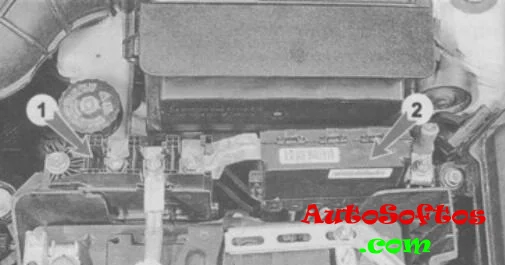

Блоки возле аккумулятора
Блок отключения аккумуляторной батареи (1)

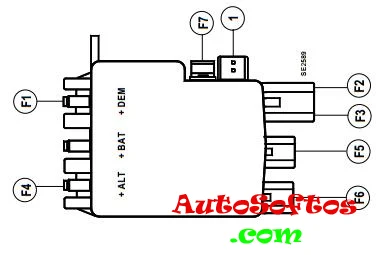

Схема
Расшифровка
- F1 — 190A Стартер
- F2 — 50A блок предохранителей и реле в салоне
- F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 — 80A электроусилитель рулевого управления
- F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

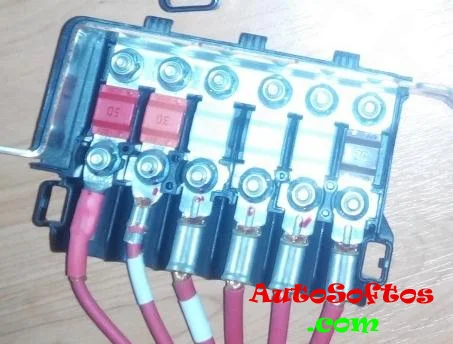

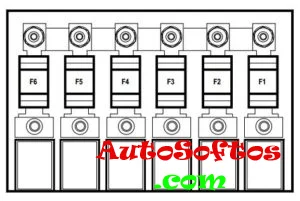

Блок плавких вставок высокой мощности(2)
Схема
Назначение
- 70А — дополнительный отопитель салона
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А — дополнительный отопитель
- 50А — ЭБУ АБС с ESP
Отдельно может быть расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электро вентилятором.

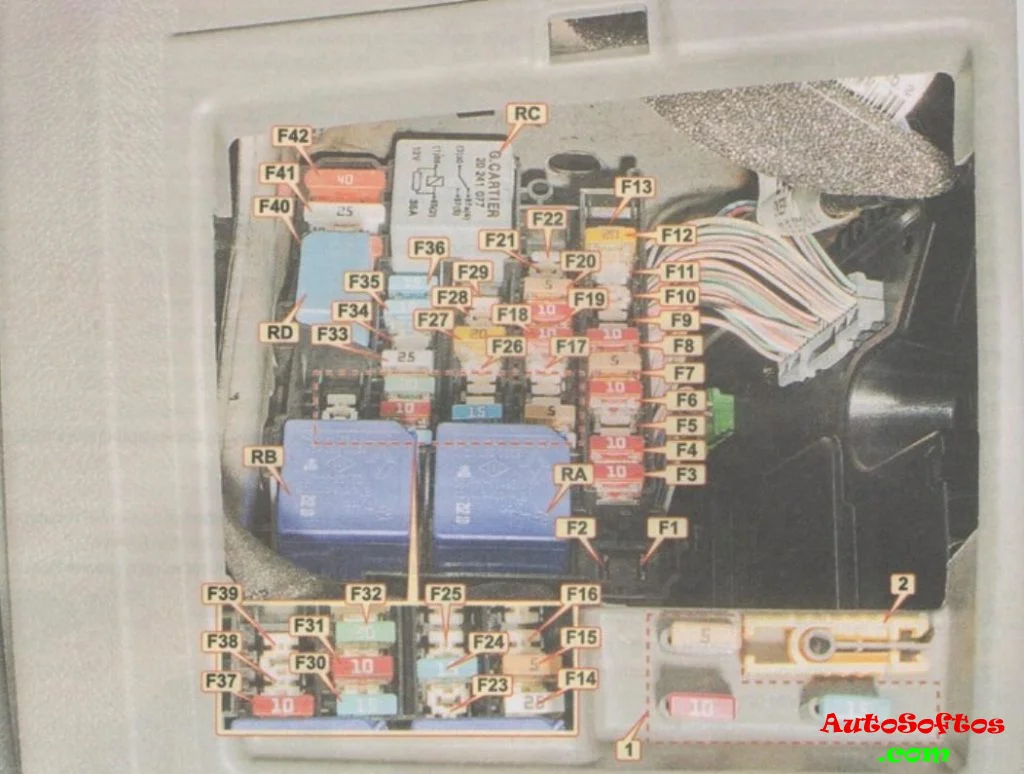

Блок предохранителей в салоне Renault Fluence

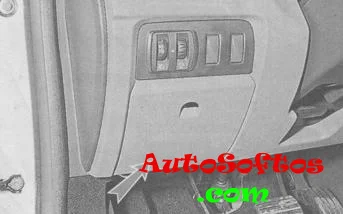

Он находится с левой стороны от руля, за крышкой.

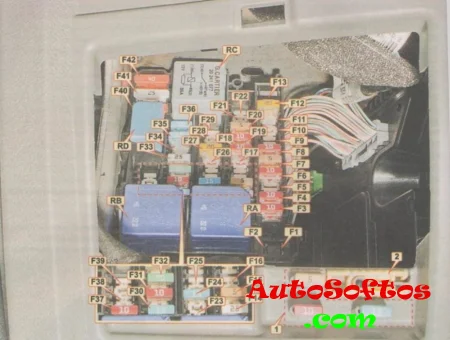

схема
Описание
| F1. | резерв |
| F2. | резерв |
| F3. | 10А прикуриватель |
| F4. | 10А задняя розетка |
| F5. | 10А розетка в багажном отделении |
| F6. | 10А аудиосистема |
| F7. | 5А электрообогрев наружных зеркал |
| F8. | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9. | 30А автоматический стояночный тормоз |
| F10. | 10А щиток приборов |
| F11. | 25А электропривод сиденья, подрулевые переключатели |
| F12. | 20А электроподогрев сиденья пассажира |
| F13. | резерв |
| F14. | 25А электро стеклоподъемник двери переднего пассажира |
| F15. | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16. | 25А электро стеклоподъемник правой задней двери |
| F17. | 25А электро стеклоподъемник левой задней двери |
| F18. | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19. | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20. | 5А блок управления климатической установкой |
| F21. | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22. | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23. | 20А разъем прицепа |
| F24. | 15А задний стеклоочиститель |
| F25. | 3А внутреннее зеркало заднего вида |
| F26. | 30А 10А система навигации, CD-чейнджер, аудиосистема |
| F27. | 20А аудиосистема, блок управления стояночным тормозом |
| F28. | резерв |
| F29. | резерв |
| F30. | 15А указатели поворота |
| F31. | 10А щиток приборов |
| F32. | 30А электро стеклоподъёмник двери водителя |
| F33. | 25А центральный замок |
| F34. | резерв |
| F35. | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36. | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37. | 10А сигналы торможения, блок управления электрооборудованием |
| F38. | 30А автоматический стояночный тормоз |
| F39. | резерв |
| F40. | 40А электровентилятор климатической установки |
| F41. | 25А электропривод люка |
| F42. | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Предохранитель прикуривателя
За передний прикуриватель отвечает предохранитель номер 3, а заднюю розетку — 4 номиналам на 10А.
Дополнительные элементы
Блок 1
Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.
Схема
Обозначение
- F1 — 40A предохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
- F2 —
- F3 —
- F4 —
- A — 40A Реле электро — стеклоподъемника
- B — 40A Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
- C — 70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона
Реле обогрева передних сидений
Данный блок реле расположен под сиденьем пассажира: 40А реле «+» при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.
