Здесь мы представляем описание блоков с предохранителями и реле рено дастер с двумя основными вариантами исполнения (до и рестайлинговые версии). Покажем схемы блоков, назначение их элементов, отметим предохранитель отвечающий за прикуриватель.

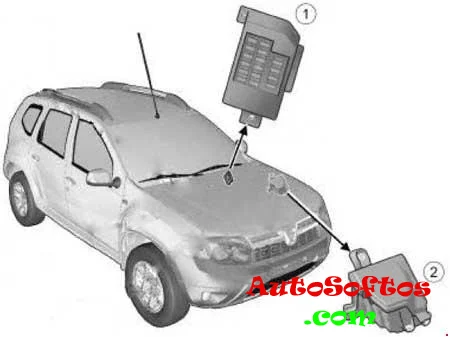

Расположение блоков с предохранителями и реле в автомобиле рено дастер:
- С левой стороны в торце панели приборов.
- В моторном пространстве, сразу за аккумулятором.
Описание для до рестайлинговых

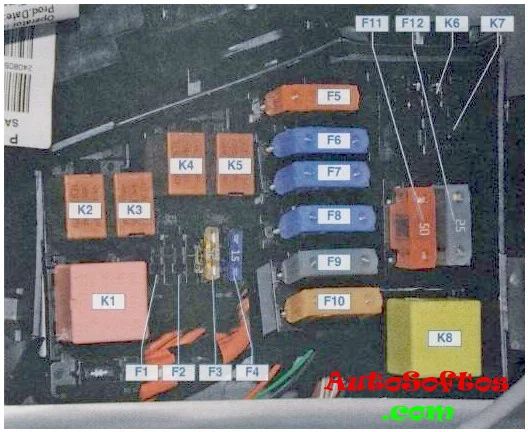

Блок под капотом
Описание предохранителей
| F1. | Не используется |
| F2. | Не используется |
| F3. (25) | Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем |
| F4. (15) | Цепь электромагнитной муфты компрессора кондиционера |
| F5. (40) | Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения |
| F6. (60) | Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне |
| F7. (60) | Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне |
| F8. (60) | Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне |
| F9. (25) | Цепи, находящиеся под напряжением в положении S и А ключа зажигания |
| F10. (80) | Силовые цепи реле включения электрообогревателя салона |
| F11. (50) и F12 (25) | Цепи блока управления ABS |
Обозначение реле
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
- К8 — Реле вентилятора отопителя

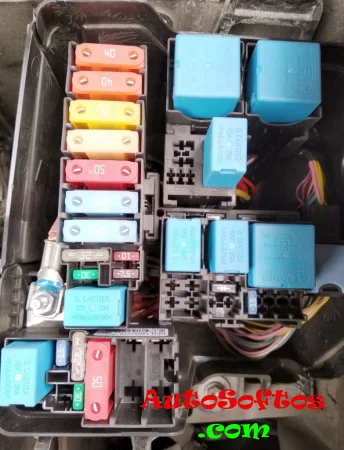

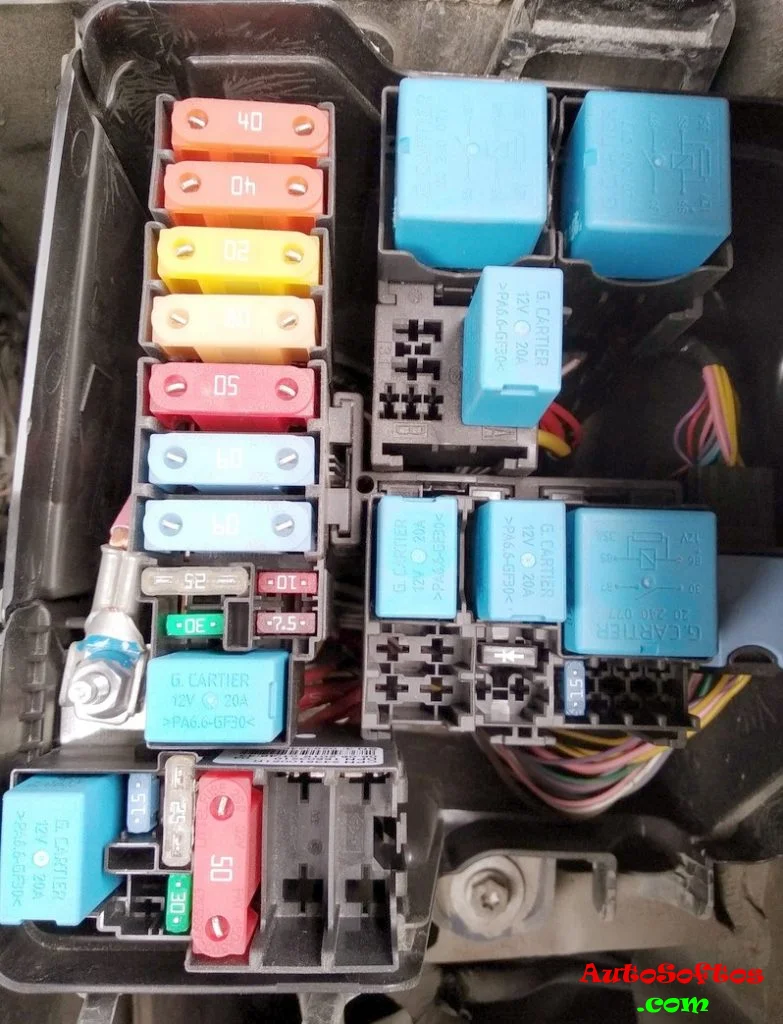

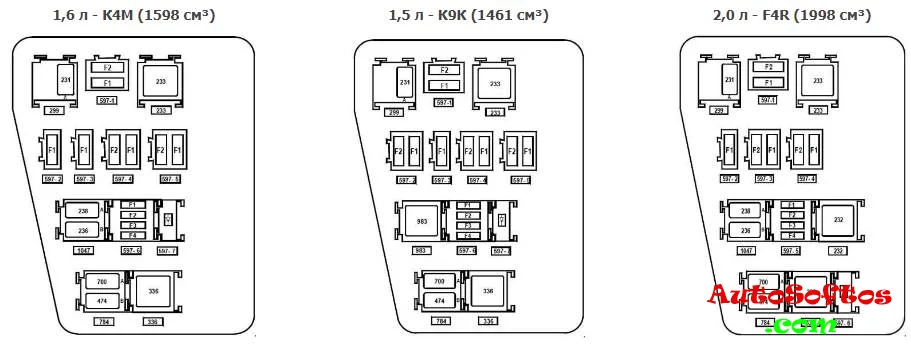

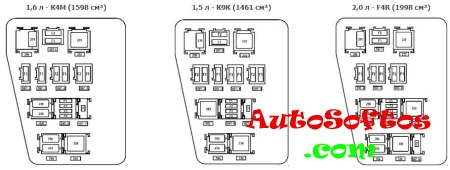

Другие варианты исполнения данного блока.

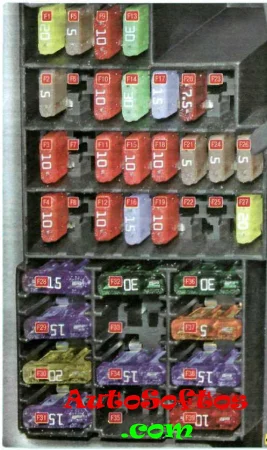

Блок в салоне

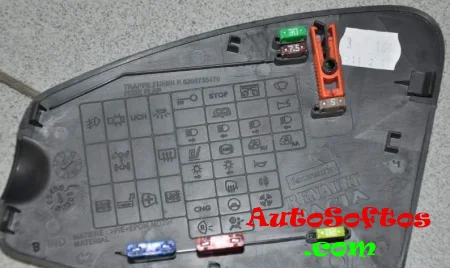

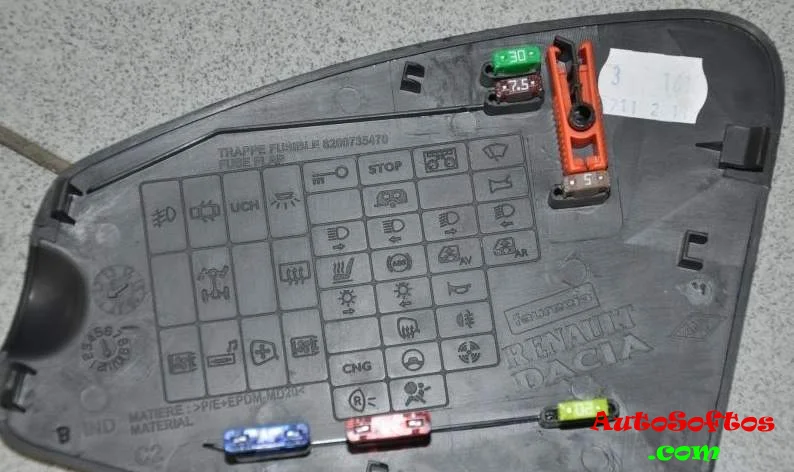

Расположен в торце приборной панели с водительской стороны за крышкой.

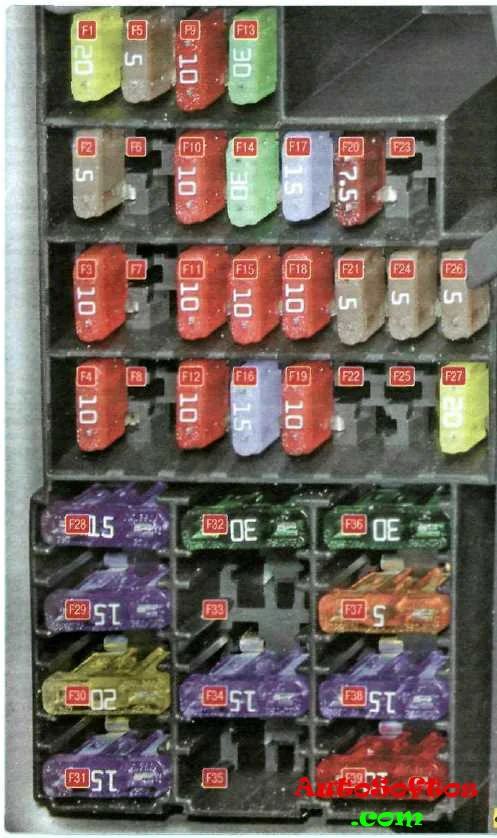

Схема
Расшифровка
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
За прикуриватель отвечает предохранитель номере 38.
Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).
Обозначение для рестайлинговых

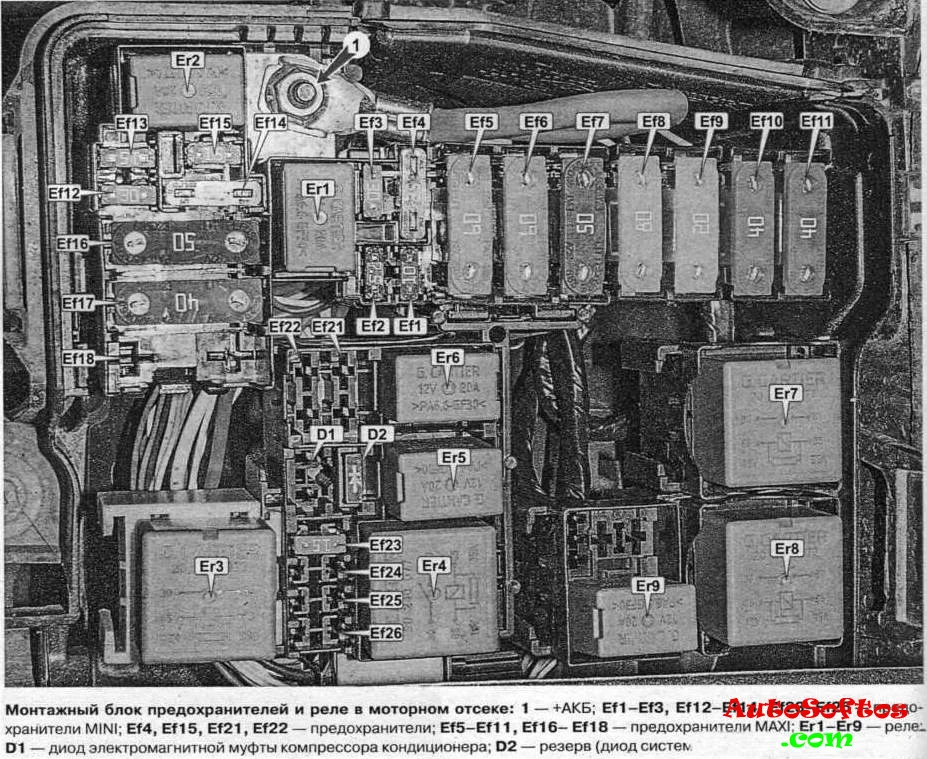

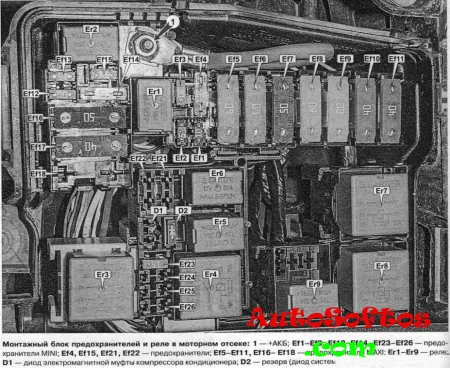

Блок под капотом
Схема
Назначение предохранители
| Ef1. | 10A Противотуманные фары |
| Ef2. | 7.5A Блок управления электрооборудованием |
| Ef3. | 30A Обогреватель заднего стекла, обогреватели наружных зеркал |
| Ef4. | 25A Блок управления системой курсовой устойчивости |
| Ef5. | 60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41 |
| Ef6. | 60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47 |
| Ef7. | 50A Блок управления системой курсовой устойчивости |
| Ef8. | 80A Розетка в багажном отделении |
| Ef9. | 20A Резерв |
| Ef10. | 40A Обогрев ветрового стекла 1 |
| Ef11. | 40A Обогрев ветрового стекла 2 |
| Ef12. | 30A Стартер |
| Ef13. | 15A Резерв |
| Ef14. | 25A Электронная система управления двигателем |
| Ef15. | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16. | 50A Электро вентилятор системы охлаждения |
| Ef17. | 40A Блок управления АКП |
| Ef18. | 80A Электро насос гидроусилителя рулевого управления |
| Ef19. | Резерв |
| Ef20. | Резерв |
| Ef21. | 15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз |
| Ef22. | Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос |
| Ef23. | Топливный насос |
Назначение реле
- 20A Er1 — Реле звукового сигнала
- 20А Er2 — Реле звукового сигнала сигнализации
- 35А Er3 — Реле стартера 1
- 35А Er4 — Главное реле системы управления двигателем
- 20А Er5 — Реле муфты компрессора кондиционера
- 20А Er6 — Реле топливного насоса
- 35А Er7 — Реле обогрева ветрового стекла 2 / Реле электро вентилятора системы охлаждения
- 35А Er8 — Реле обогрева ветрового стекла 1
- 20А Er9 — Реле стартера 2

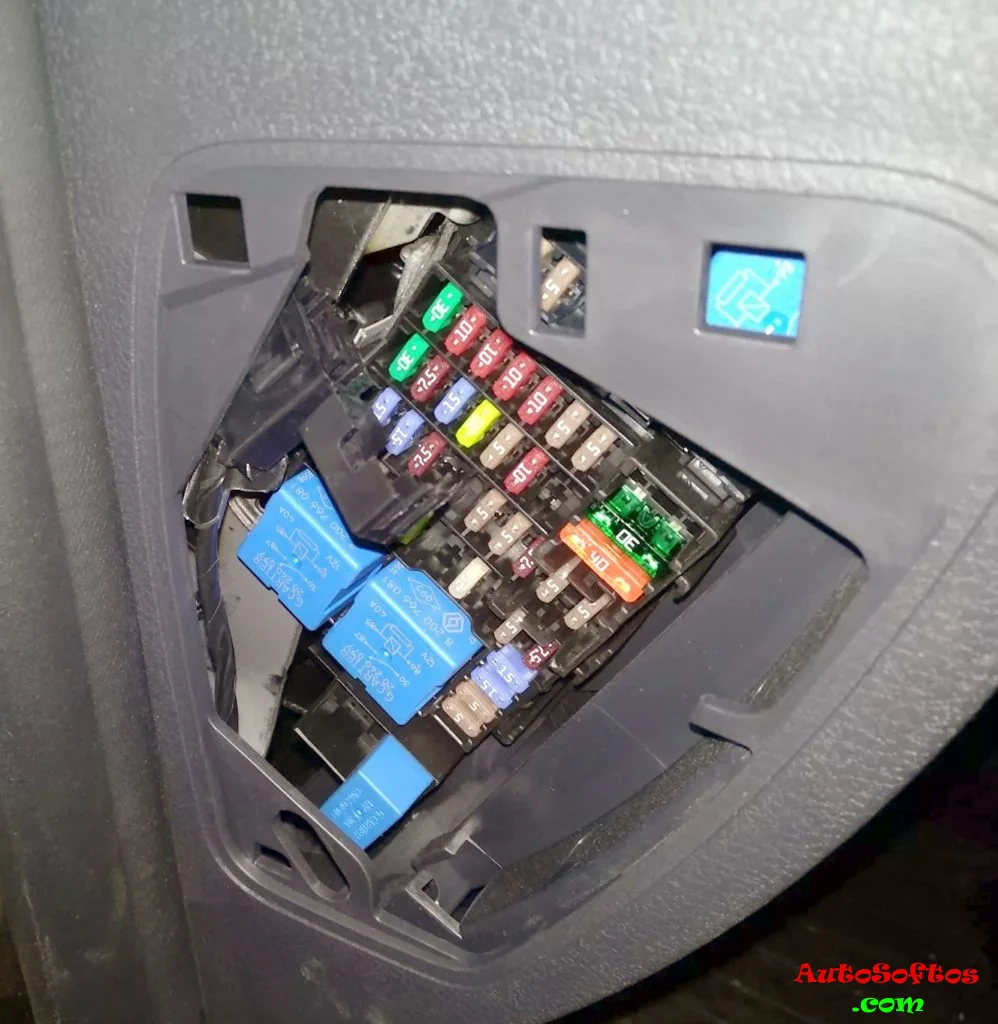

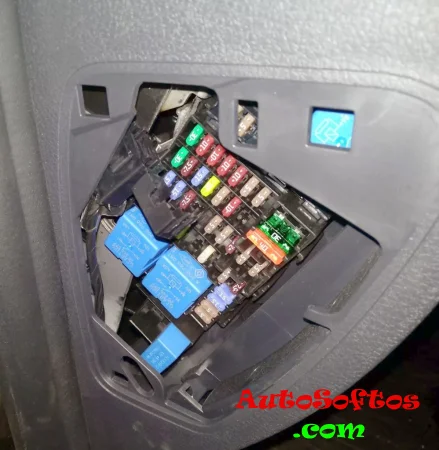

Блок в салоне

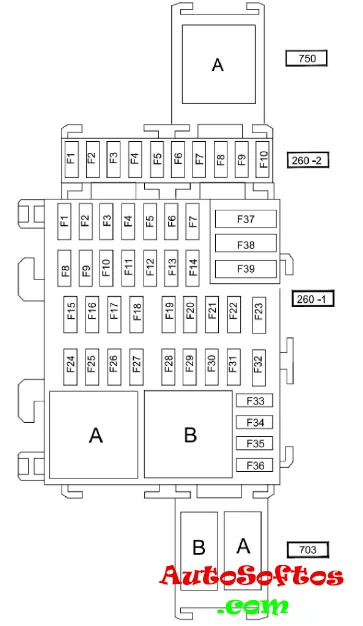

Схема
Распиновка предохранителей на 260-2
- Резерв
- 25А — Блок управления электрооборудование, лева блок-фара, правая блок фара
- 5А — Полноприводная трансмиссия (4WD)
- Резерв / 15А Дополнительный блок управления электрооборудование
- 15А Разъем для подключения дополнительного оборудования сзади (розетка)
- 5А — Блок управления электрооборудование
- Резерв
- 7,5А — Нет данных
- Резерв
- Резерв
- Реле А — Блокировка задних стклоподъемников
Распиновка на 260-1 (основная плата)
- 30А — Электрический стеклоподъемник передней двери
- 10А — Дальний свет левой фары
- 10А — Дальний свет правой фары
- 10А — Ближний свет левой фары
- 10А — Ближний свет правой фары
- 5А — Задние фонари
- 5А — Передние габаритные огни
- 30А — Электрический стеклоподъемник задней двери
- 7,5А — Задний противотуманный фонарь
- 15А — Звуковой сигнал
- 20А — Автоматическая блокировка дверей
- 5А — Системы ABS — ESC, выключатель стоп-сигнала
- 10А — Плафон освещения, освещение багажного отделения, освещение отделения для перчаток
- Не используется
- 15А — Стеклоочиститель ветрового стекла
- 15А — Мультимедийная система
- 7,5А — Лампы дневного света
- 7,5А — Стоп-сигнал
- 5А — Система впрыска, щиток приборов, центральный электронный коммутационный блок в салоне
- 5А — Подушка безопасности
- 7,5А — Полноприводная трансмиссия с 4 ведущими колесами (4WD), передача заднего хода
- 5А — Усилитель рулевого управления
- 5А — Регулятор/ограничитель скорости, реле заднего стекла, сигнал не пристегнутого ремня безопасности, система контроля дистанции при парковке, реле дополнительное отопление салона
- 15А — ЦЭКБС (центральный электронный коммутационный блок салона)
- 5А — ЦЭКБС (центральный электронный коммутационный блок салона)
- 15А — Указатели поворота
- 20А — Подрулевые переключатели
- 15А -Звуковой сигнал
- 25А — Подрулевые переключатели
- Не используется
- 5А — Щиток приборов
- 7,5А — Радиоприемник, панель управления кондиционером салона, вентиляция салона, задний разъем для подключения электро аксессуаров
- 20А — Прикуриватель
- 15А — Диагностический разъем и разъем для аудиосистемы
- 5А — Зеркало заднего вида с подогревом
- 5А — Наружные зеркала заднего вида с электроприводом
- 30А — Центральный электронный коммутационный блок салона, стартер
- 30А — Стеклоочиститель ветрового стекла
- 40А — Вентиляция салона автомобиля
- Реле А — Электро вентилятор климатической установки
- Реле В — Обогрев зеркал
