Здесь мы представляем описание предохранителей и реле рено симбол со схемами блоков.

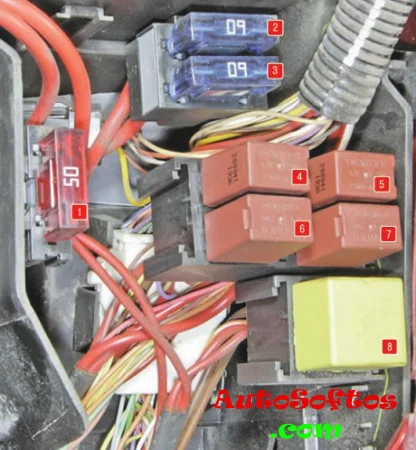

Блок под капотом
Он находится в моторном отсеке рядом с аккумулятором, под защитной крышкой.

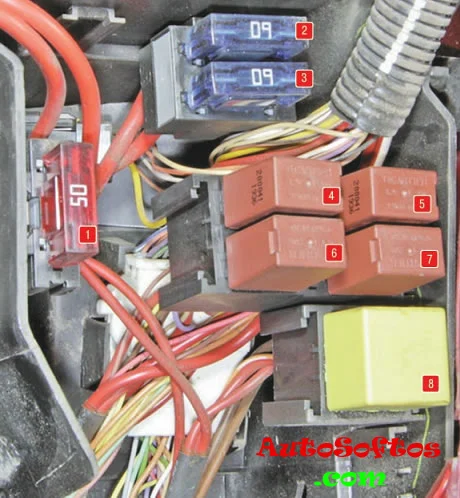

Описание
- 50А — Электро вентилятор системы охлаждения двигателя
- 60А — Цепь «плюс» в салоне
- 60А — Цепь плюс салона
- Реле малой скорости электро вентилятора системы охлаждения двигателя
- Реле топливного насоса
- Не используется
- Реле блокировки впрыска
- Реле стартера
Предохранители и реле в салоне

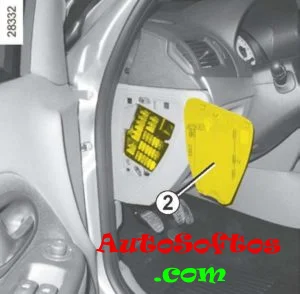

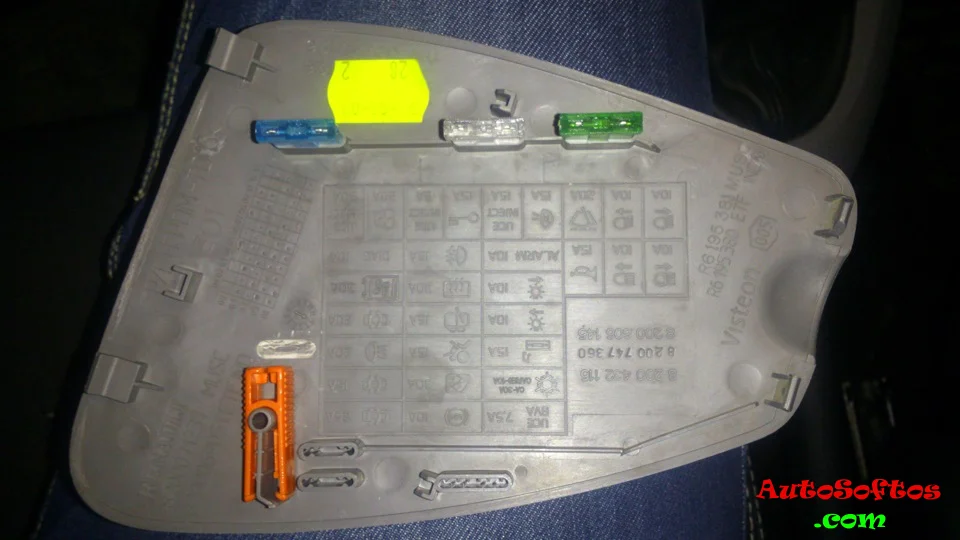

Данный блок расположен с тыльной стороны панели приборов.

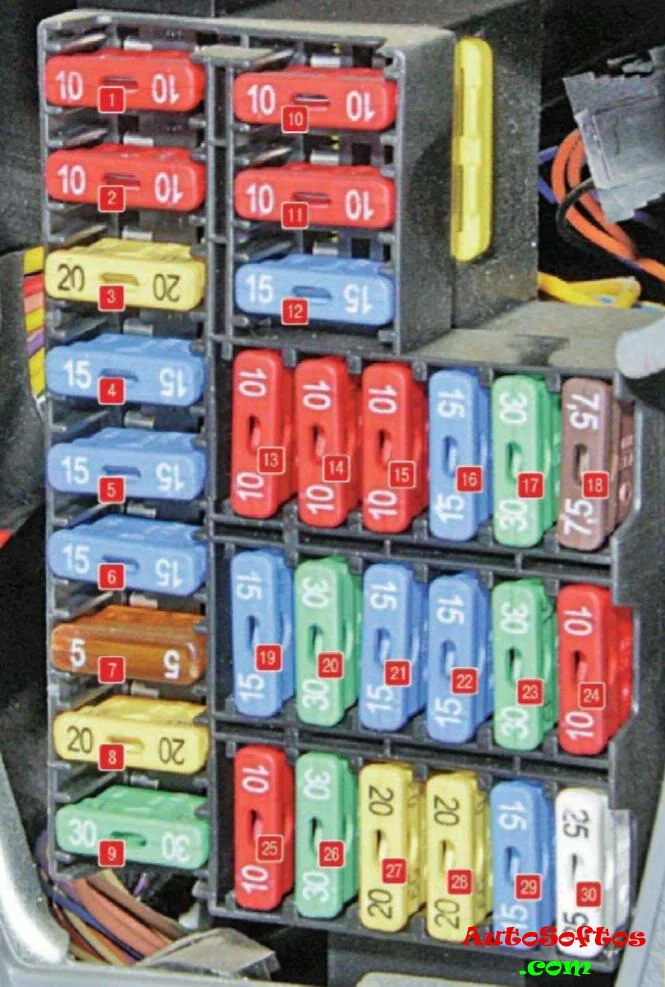

Схема
Назначение
| 1. | 10А Левая фара (ближний свет) |
| 2. | 10А Правая фара (ближний свет) |
| 3. | 10А Электродвигатель очистителя ветрового стекла |
| 4. | 15А Выключатель света заднего хода |
| 5. | 15А Система впрыска |
| 6. | 15A Блок декодера |
| 7. | 5А Система впрыска |
| 8. | 20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы |
| 9. | 30А Система впрыска |
| 10. | 10А Левая фара (дальний свет) |
| 11. | 10А Правая фара (дальний свет) |
| 12. | 15А Звуковой сигнал |
| 13. | 10А Противоугонная система |
| 14. | 10А Левые габаритные огни, подсветка органов управления |
| 15. | 10А Правые габаритные огни, подсветка органов управления |
| 16. | 15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок |
| 17. | 30А Кондиционер |
| 18. | 7,5А Автоматическая коробка передач |
| 19. | 15А Противотуманные фары |
| 20. | 30А Обогрев заднего стекла |
| 21. | 15А Очиститель и омыватель (модель Clio) стекла двери задка |
| 22. | 15А Подушка безопасности |
| 23. | 30А Электростеклоподъемники |
| 24. | 10А Антиблокировочная система тормозов |
| 25. | 10А Диагностический разъем |
| 26. | 30А Вентилятор отопителя |
| 27. | 20А Центральный замок, комбинация приборов, диагностический разъем |
| 28. | 20А Ближний свет |
| 29. | 15А Центральный замок, комбинация приборов, диагностический разъем |
| 30. | 25А Центральный замок, комбинация приборов, диагностический разъем |
За прикуриватель отвечает предохранитель номер 16.
Реле
В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.

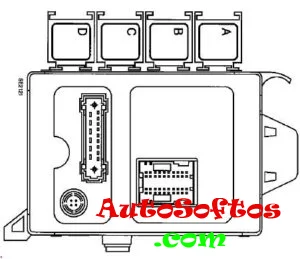

Схема

Расшифровка
- А — Реле очистителя заднего стекла
- B — Реле противотуманных фар
- С — Реле звукового сигнала
- D — Реле обогрева заднего стекла
