Здесь мы покажем расположение блоков предохранителей и их схемы для автомобиля Рено Каптур 1 с описание назначения элементов. Так же выделим предохранители отвечающие за прикуриватель.

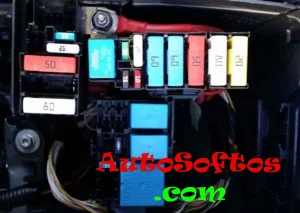

Предохранители и реле под капотом

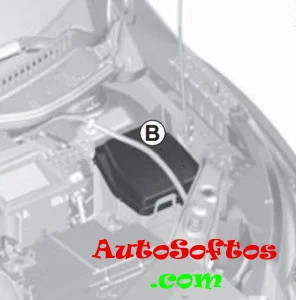

Расположение данного блока в моторном показано на схеме.

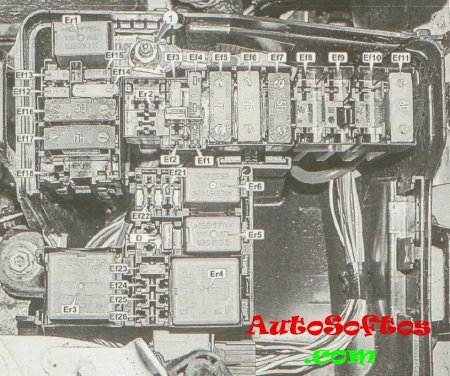

Схема
Расшифровка
Предохранители
| Ef1. | 7.5A Блок управления электрооборудованием, датчик тока АКБ |
| Ef2. | Резерв |
| Ef3. | 25A Блок управления системой курсовой устойчивости ABS/ESP |
| Ef4. | 40A Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47 |
| Ef5. | 70A Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6. | 80A Блок предохранителей и реле в салоне |
| Ef7. | 50A Блок управления системой курсовой устойчивости ABS/ ESP |
| Ef8. | Резерв |
| Ef9. | 80A Дополнительный отопитель*1 |
| Ef10. | 40A Обогрев ветрового стекла, правая сторона*1 |
| Ef11. | 40A Обогрев ветрового стекла, левая сторона*1 |
| Ef12. | 30A Стартер*3 |
| Ef12. | 15A Блок управления АКП*2 |
| Ef13. | 15A Блок управления АКП*3 |
| Ef13. | 30A Стартер *2 |
| Ef14. | 25A Электронная система управления двигателем, топливный насос |
| Ef15. | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16. | 50A Электровентилятор системы охлаждения |
| Ef17. | 40A Электровентилятор охлаждения рабочей жидкости АКП*3 |
| Ef18. | 80A Электро насос гидроусилителя рулевого управления |
| Ef19. | Резерв |
| Ef20. | Резерв |
| Ef21. | Резерв |
| Ef22. | Резерв |
| Ef23. | 15A Система управления двигателем |
| Ef24. | Резерв |
| Ef25. | Резерв |
| Ef26. | Резерв |
*1 — В зависимости от комплектации, *2 — с двигателем 1,6, *3 — с двигателем 2,0
Реле
| Er1. | 20A Реле стартера |
| Er1. | 20A Реле включения света заднего хода |
| Er2. | 20A Реле сирены охранной сигнализации |
| Er3. | 20/35A Реле стартера / Реле электровентилятора охлаждения рабочей жидкости |
| Er4. | 35A Главное реле системы управления двигателем |
| Er5. | 20A Реле электромагнитной муфты компрессора кондиционера |
| Er6. | 20A Реле топливного насоса |

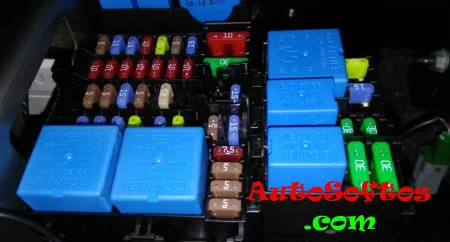

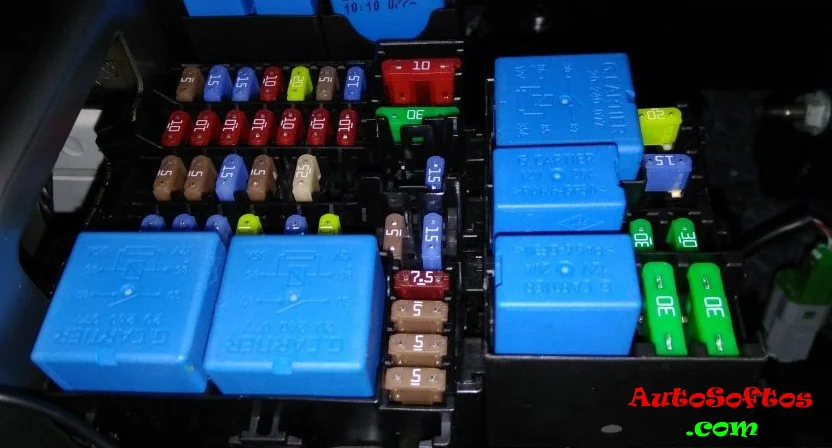

Блок с предохранителями в салоне
Он расположен с левой стороны за защитной крышкой внизу панели приборов.
Схема
Описание предохранителей
| F1. | 15A Круиз-контроль, реле обогрева заднего стекла, датчик не пристегнутого ремня безопасности, электрокорректор фар, дополнительный отопитель, подушки безопасности |
| F2. | 15A Передний и задний стеклоомыватели. задний стеклоочиститель |
| F3. | 15A Обогрев передних сидений, аудиосистема |
| F4. | 10A Дневные ходовые огни |
| F5. | 5/20A Ближний свет фар |
| F6. | 5A Кнопка запуска двигателя, реле блокировки задних стеклоподъемников, датчик света/дождя |
| F7. | 15A Звуковой сигнал |
| F8. | 10A Дальний свет (левая блок-фара)* |
| F9. | 10A Дальний свет (правая блок-фара)* |
| F10. | 10A Ближний свет (правая блок-фара)* |
| F10. | 25A Противотуманные фары/фары дневного ходового огня* |
| F11. | 10A Ближний свет (левая блок-фара)* |
| F12. | 10A Передние габаритные огни* |
| F13. | 10A Задние габаритные огни, фонари освещения номерного знака, подсветка приборов |
| F14. | 10A Сигналы торможения |
| F15. | 5A Электронный блок управления двигателем (ЭБУ), реле топливного насоса (обмотка), реле стартера (обмотка), дополнительный блок управления электрооборудованием’ |
| F16. | 5A Блок управления подушками безопасности |
| F17. | 15A Блок управления АКП, фонари света заднего хода, блок управления 4WD |
| F18. | 5A Насос усилителя рулевого управления |
| F19. | 25A Дальний свет фар. боковые указатели поворота, звуковой сигнал |
| F20. | 25A Дополнительный блок управления электрооборудованием*, противотуманные фары/фары дневного ходового огня*, задние фонари* |
| F21. | 25A Подсветка приборов, фонари освещения номерного знака, дополнительный блок управления элект рооборудованием |
| F22. | 30A Дополнительный блок управления электрооборудованием*. передний стеклоочиститель* |
| F23. | 15A Аудиосистема, блок управления системой навигации, диагностический разъем |
| F24. | 15A Блок управления электрооборудованием, цепи предохранителей F6. F34. F36 |
| F25. | 15A Электрозамок рулевой колонки, дополнительный блок управления электрооборудованием |
| F26. | 15A Указатели поворота, блок управления электрооборудованием |
| F27. | 20A Замки дверей, блок управления электрооборудованием |
| F28. | 15A Дополнительный блок управления электрооборудованием*, реле разгрузки* |
| F29. | 20A Дополнительная розетка |
| F30. | 15A Дополнительный блок управления электрооборудованием*, звуковой сигнал* |
| F31. | 5A Щиток приборов |
| F32. | 15A Прикуриватель |
| F33. | 7.5A Задний противотуманный фонарь |
| F34. | 5A Наружные зеркала с электроприводом |
| F35. | 5A Обогрев наружных зеркал |
| F36. | 5A Антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP) |
| F37. | 10A Плафон освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения, реле дополнительного оборудования, блок управления климатической установкой |
| F38. | 5A Блок управления 4WD |
| F39. | 30A Передний стеклоочиститель |
| F40. | 30A Стеклоподъемники задних дверей |
| F41. | 30A Стеклоподъемник двери переднего пассажира |
| F42. | 30A Электровентилятор климатической установки |
| F43. | 30A Стеклоподъемник двери водителя |
| F44. | Резерв |
| F45. | 15A Аудиосистема |
| F46. | Резерв |
| F47. | 20A Обогрев заднего стекла |
* В зависимости от комплектации
Обратите внимание, что за прикуриватель отвечает предохранитель номер 32, 29 — это дополнительная розетка.
Обозначение реле
- 35А — Разгрузочное реле 2
- 35А — Реле электро вентилятора климатической установки
- 35А — Реле стеклоподъемников задних дверей и переднего пассажира
- 20А — Реле дополнительного оборудования
- 20А — Разгрузочное реле 1
- 35А — Реле блокировки задних стеклоподъемников
- 20А -Реле блокировки двери водителя
- 20А — Реле обогрева заднего стекла
