Здесь мы покажем где находится основной блок с реле и предохранителями в рено 21, схему блока с описанием назначения элементов.

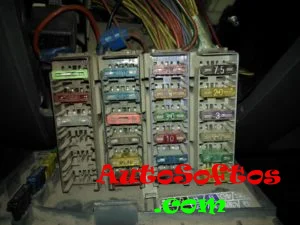

Главный блок с предохранителями и реле

Он расположен под рулевой рейкой, за защитной крышкой.

Предохранители

Вариант 1

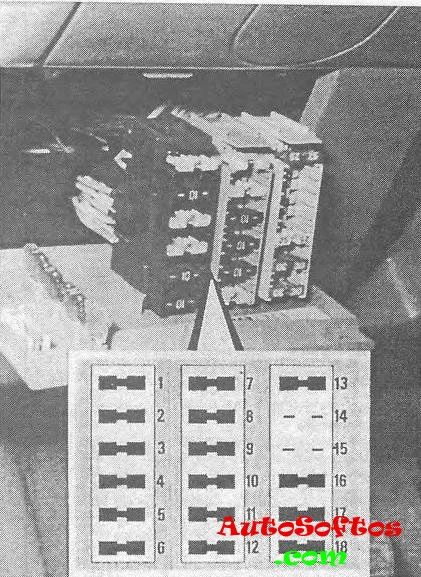

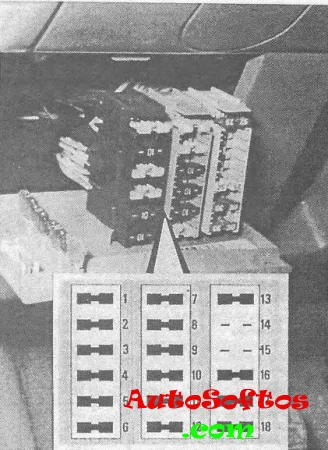

Схема

Расшифровка

1. 20А — Отопление
2. 10А — Радиоприёмник/ Мотовентилятор
3. 20А — Обогреватель заднего стекла
4. 5А — Часы, плафоны, приборная панель
5. 10А — Стеклоочиститель с прерывистым движение
6. 10А — Аварийная сигнализация
7. 5А — Левые габаритные огни
8. 5А — Правые габаритные огни
9. 10А — Прикуриватель
10. 10А — Стоп сигнал
11. 10А — Приборная панель, огни заднего хода
12. 15А — стеклочиститель
13. 7,5А — Задние противотуманные фары
14. — Не используется
15. 30А — Кондиционер воздуха
16. 25А — Электрическая блокировка дверей
17. 30А — Левый стеклоподъемник
18. 30А — Правый стеклоподъемник , люк

За прикуриватель отвечает предохранитель номер 9.

Вариант 2

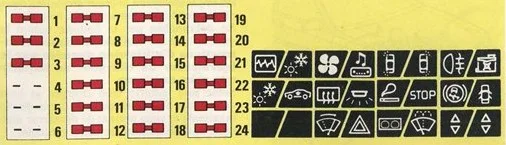

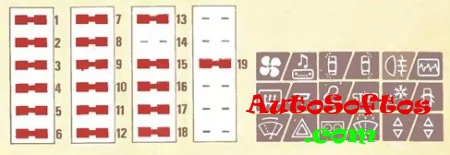

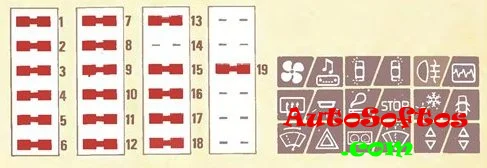

Схема

Назначение

1. Автоматическая трансмиссия — 5А
2. Кондиционер воздуха — 30А
3. Кондиционер воздуха — 30А
4. —
5. —
6. —
7. Вентилятор — 20А
8. Часы, радиоприёмник — 10А
9. Часы, очиститель заднего стекла — 20А
10. Передний снегоочиститель — 10А
11. —
12. Сигналы поворотов, аварийная сигнализация — 10А
13. Передние левые габаритные огни, освещение перчаточного ящика — 5А
14. Передние правые габаритные огни, реле противотуманных фар — 5А
15. Прикуриватель, омыватель заднего стекла — 10А
16. Стоп сигналы — 10А
17. Фары заднего хода — 10А
18. Очиститель переднего стекла, прикуриватель — 10А
19. Задние противотуманные фары — 7,5
20. Мото вентилятор — 20А
21. Система противо блокировки колес — 3А
22. Центральный блокировка — 25А
23. Левый стеклоподъёмник — 30А
24. Правый стеклоподъёмник — 30А

За прикуриватель отвечает предохранитель номер 15.

Вариант 3

Схема

Реле

Они расположены вокруг блока с предохранителями.

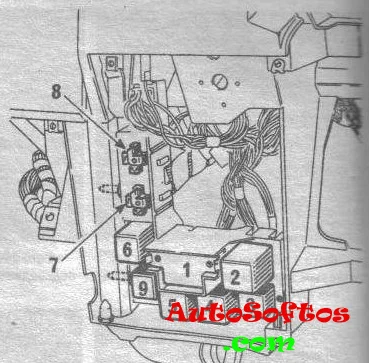

Схема блока с реле

Назначение

1. Таймер щеток ветрового стекла
2. Таймер дверного замка
3. Обогреваемое заднее стекло
4. Лампы зуммера напоминания
5. Узел мигалки
6. Реле переднего противотуманного света
7. Задний противотуманный свет (шнут)
8. Передний противотуманный свет (шнут)
9. Реле фар
