Здесь мы покажем расположение блоков реле и предохранителей, а так же схему блока в автомобиле рено 11 и 9.

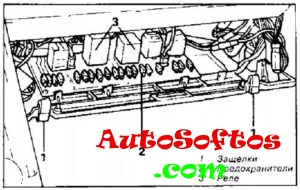

Блок с предохранителями и реле в салоне

Предохранители установлены в углублении для ног пассажира под отделением для вещевым/перчаточным ящиком. Чтобы получить доступ к предохранителям надо опустить панель вниз.

Для доступа к блоку нажмите на защелки и откройте панель предохранителей и реле, опустив ее вниз.

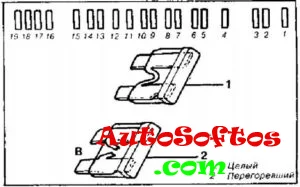

Схема блока

О перегорании предохранителя говорит тот факт, что все потребители, которые он защищает, оказываются обесточенными. Если новый предохранитель тоже перегорает, установите причину и исправьте недостаток, прежде чем вставлять еще один.

Реле

Реле являются неотъемлемой частью некоторых электрических цепей, их функции зависят от назначения цепей. Реле установлены на панели предохранителей. Заменять реле очень просто: надо вытянуть одно из патрона и вставить другое. Реле ремонту не подлежат, они запечатаны наглухо. Если имеются сомнения относительно работоспособности реле, вставьте новое и проверьте.

Отдельно расположены следующие элементы:

• Реле-прерыватели указателей поворота и аварийного сигнала расположены рядом с выключателем стоп-сигнала под панелей приборов.
• Реле-прерыватель прерывистого режима стеклоочистителя находится на панели предохранителей. Чтобы заменить реле, надо отключить многоштырьковый электрический разъем и открутить крепежные винты.

Плавкая вставка на аккумуляторе

В цепь положительной клеммы аккумулятора установлена плавкая вставка. Если произойдет короткое замыкание водной из главных целей, в цепи стартера, например, вставка перегорит и цепь разомкнётся. Целостность вставки можно проверить визуально или с помощью контрольной лампочки.
