Здесь мы представим описание предохранителей и реле Сузуки Кизаши со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

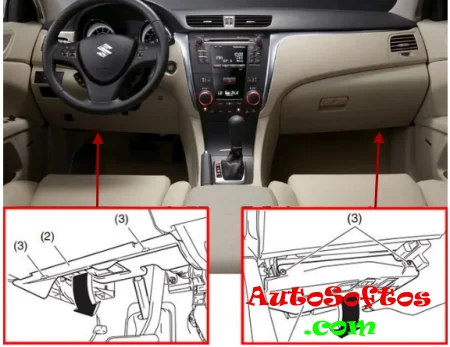

Блоки в салоне

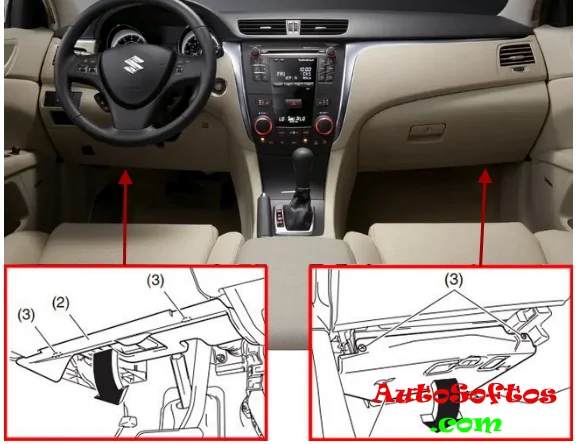

В салоне автомобиля, под панелью приборов находятся два блока с предохранителями.

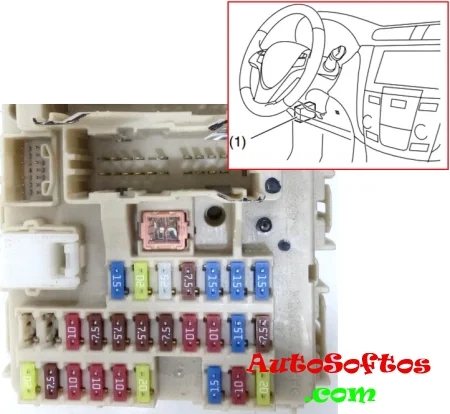

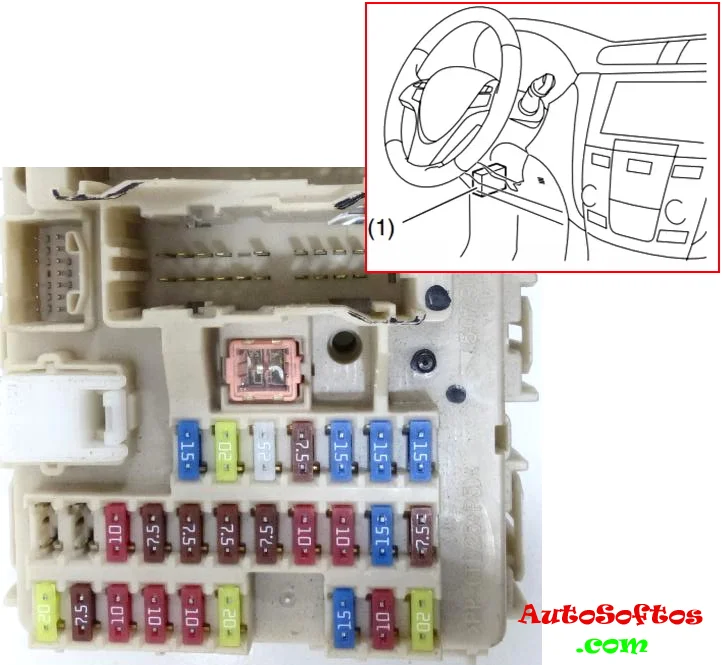

Блок с левой стороны
Для того что бы получить доступ к блоку нужно потянуть за нижнюю крышку приборной панели, чтобы освободить защелки, а затем снять нижнюю крышку.

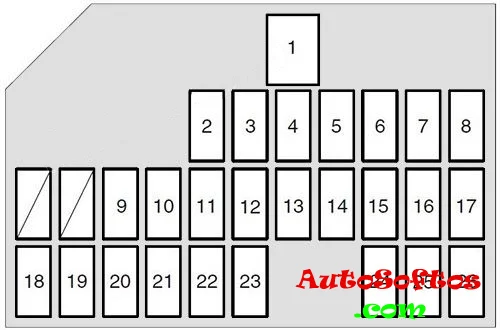

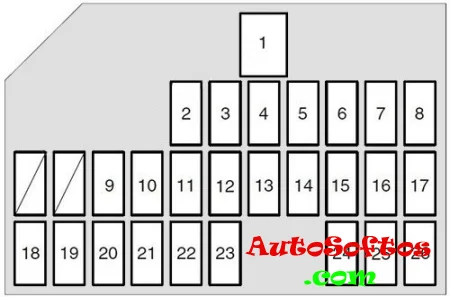

Схема
Описание
| 1. | 30A Электро стеклоподъемник |
| 2. | 15A Двигатель омывателя ветрового стекла |
| 3. | 20A Подогрев сидений |
| 4. | 25A Мотор стеклоочистителя |
| 5. | 7,5A IG2 SIG |
| 6. | 15A Катушка зажигания |
| 7. | 15A Аксессуар 2, Розетка |
| 8. | 15A Аксессуар, Розетка |
| 9. | 10A Модуль управления ESP |
| 10. | 7,5A Круиз-контроль |
| 11. | 7,5A IG1 SIG |
| 12. | 7,5A Не используется |
| 13. | 7,5A Приборы |
| 14. | 10A Фонарь заднего хода |
| 15. | 10A Воздушная подушка |
| 16. | 15A Замок рулевого управления |
| 17. | 7,5A BCM |
| 18. | 20A Люк в крыше |
| 19. | 7,5A Не используется |
| 20. | 10A Задний свет |
| 21. | 10A Стоп-сигнал |
| 22. | 10A Аварийная сигнализация |
| 23. | 20А Переднее стекло с электроприводом (слева) |
| 24. | 15А Радио |
| 25. | 10А Внутреннее освещение |
| 26. | 20А Замок |
За работу прикуривателя отвечают предохранители 7 и 8 на 15А.

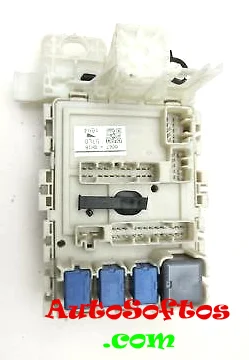

С обратной стороны блока могут быть расположены некоторые реле.

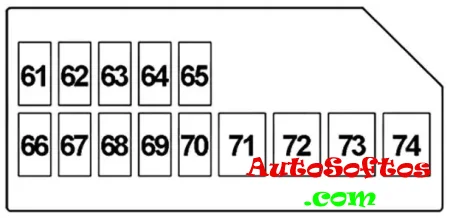

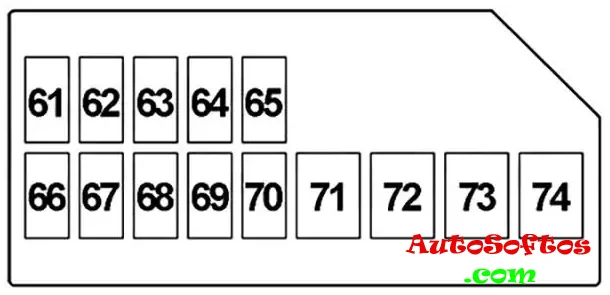

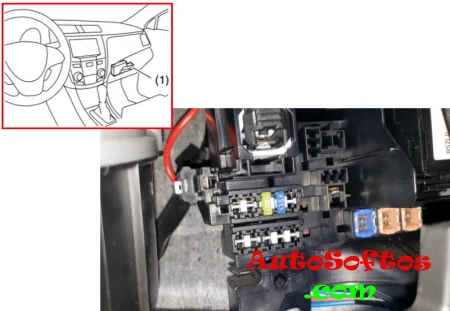

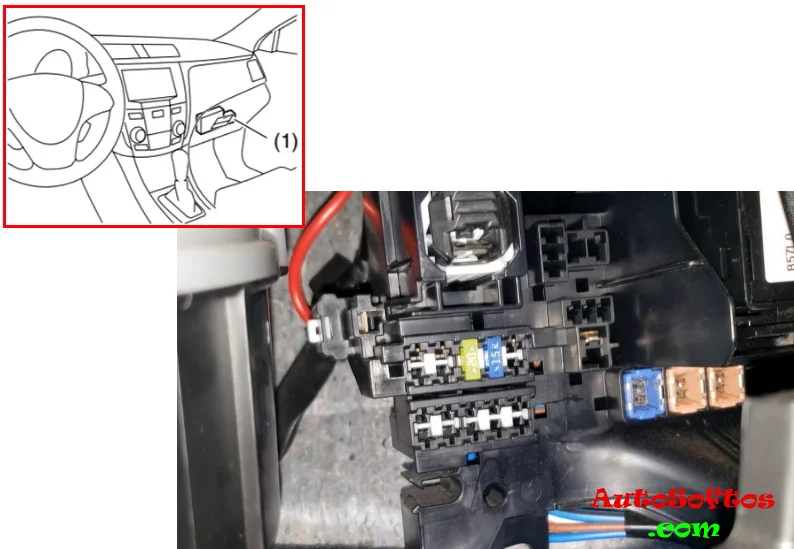

Блок с правой стороны
Схема
Обозначение
- 61 — 20А Стеклоподъемник сзади (справа)
- 62 — 20А Заднее стекло с электроприводом (слева)
- 63 — 20А Переднее стекло с электроприводом (справа)
- 64 — 15А 4WD
- 65 — 20А Аккумуляторный вентилятор
- 71 — 20А Аудио
- 72 — 30А Сиденье с электроприводом (справа)
- 73 — 30А Сиденье с электроприводом (слева)
- 74 — 30А Резерв

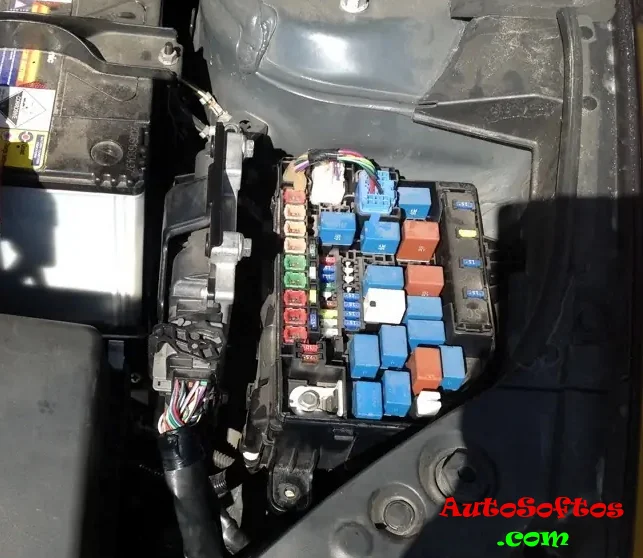

Блок под капотом
Под капотом в моторном отсеке основной блок с предохранителями и реле находится рядом с аккумуляторной батареей.

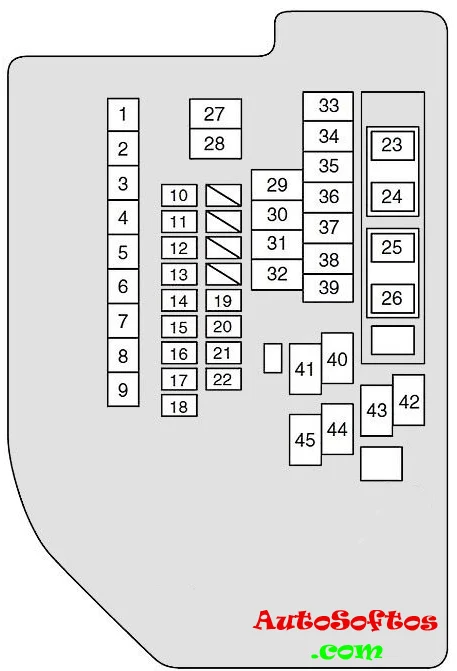

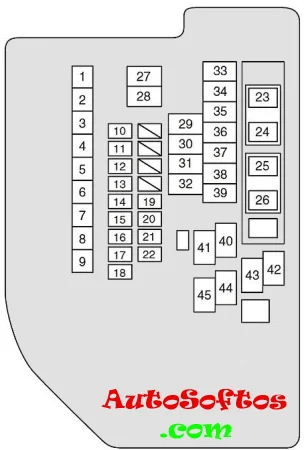

Схема
Назначение
| 1. | 50А Выключатель зажигания |
| 2. | 30А Радиатор вентилятора саб |
| 3. | 30А Вентилятор радиатора магистральный |
| 4. | 30А Пусковой мотор (стартер) |
| 5. | 40А Свет |
| 6. | 40А Модуль управления ESP |
| 7. | 50А Модуль управления пуском без ключа |
| 8. | 50А Электро стеклоподъемники, электропривод сидений |
| 9. | 50А Вентилятор |
| 10. | 10А Компрессор кондиционера |
| 11. | 15А Обогрев зеркал |
| 12. | 15А Мотор дроссельной заслонки |
| 13. | 30А Задний обогреватель |
| 14. | 30А Не используется |
| 15. | 7,5А Фара |
| 16. | 20А Впрыск топлива |
| 17. | 25А Модуль управления ESP |
| 18. | 25А Резервное копирование |
| 19. | 15А Головной свет фар ближний (левый) |
| 20. | 15А Головной свет фар ближний (справа) |
| 21. | 15А Головной свет фар дальний (слева) |
| 22. | 15А Головной свет фар дальний (справа) |
| 23. | 15А CVT |
| 24. | 20А Передний противотуманный фонарь |
| 25. | 15А O2 датчик обогревателя |
| 26. | 15А Сигнал |
| Реле | |
| 27. | Нижнее реле головного света (слева) |
| 28. | Низкое реле головного света (справа) |
| 29. | Не используется |
| 30. | Не используется |
| 31. | Не используется |
| 32. | Реле компрессора кондиционера |
| 33. | Реле заднего обогрева |
| 35. | Реле стеклоочистителя 2 |
| 36. | Не используется |
| 37. | Реле стеклоочистителя 1 |
| 38. | Пусковое реле двигателя |
| 39. | Реле топливного насоса |
| 40. | Реле вентилятора радиатора 3 |
| 41. | Реле вентилятора радиатора 1 |
| 42. | Реле обогревателя зеркала |
| 43. | Реле вентилятора радиатора 2 |
| 44. | Главное реле |
| 45. | Реле дроссельной заслонки |
На плюсовой клемме аккумуляторной батареи расположены предохранители высокой мощности в виде плавких вставок высокой мощности.
Схема
Расшифровка
- 120А — Полная электрическая цепь, аккумулятор, стартер, генератор
- 80А — Модуль управления
