Здесь вы сможете найти описание предохранителей и реле Сузуки Эскудо 2 со схемами блоков, фотографиями и местами их расположения. Отметим предохранитель прикуривателя.

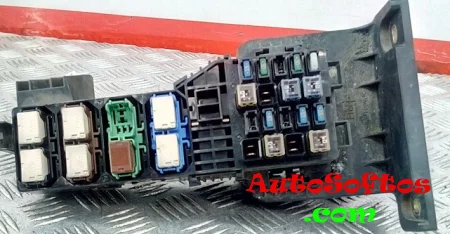

Блок под капотом

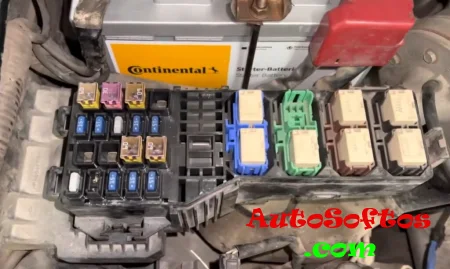

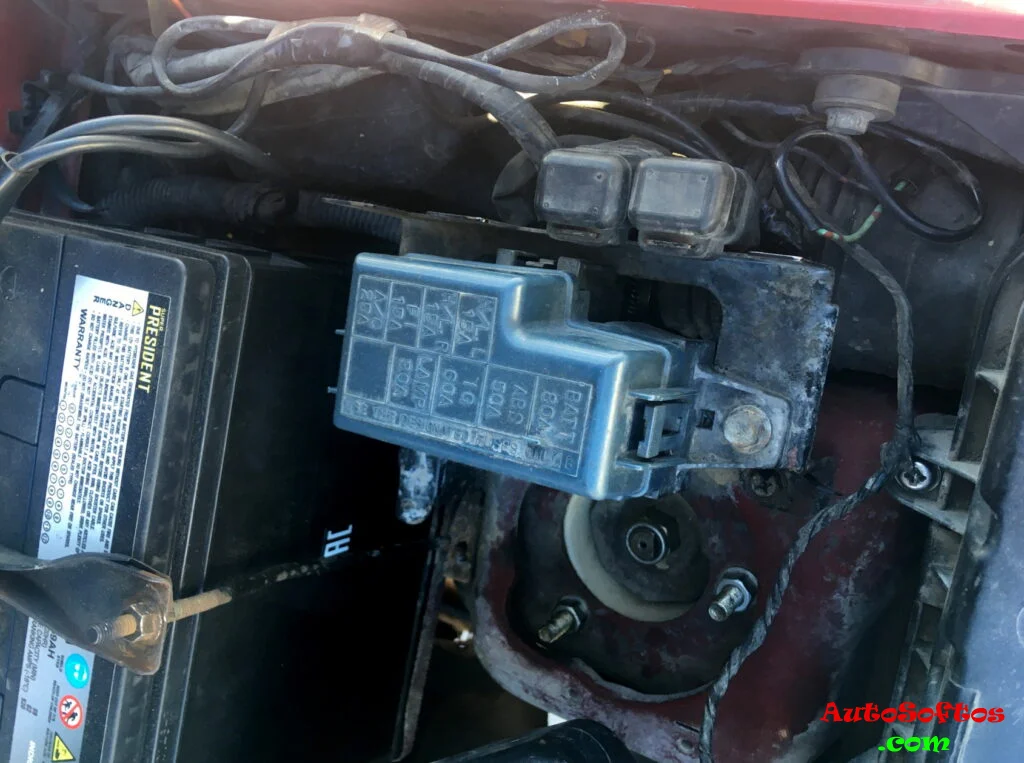

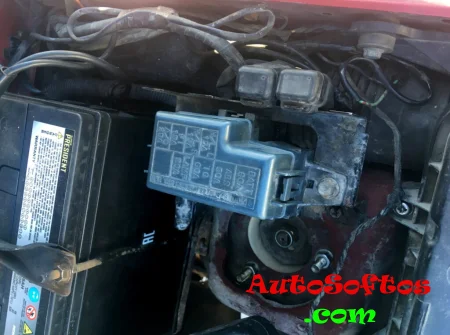

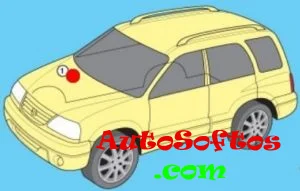

В моторном отсеке блок предохранителей и реле находится с правой стороны, рядом с аккумуляторной батареей.
Вариант 1

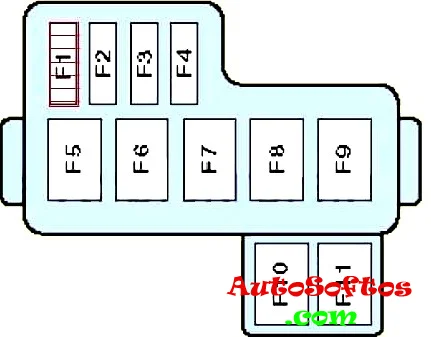

Схема
Описание
| F1. | (15А/25А) Дополнительное оборудование |
| F2. | (15А) Бензин: Управление двигателем |
| F3. | (15А) Правая фара |
| F4. | (15А) |
| F5. | (60А) |
| F6. | (З30А) Блок предохранителей/ реле приборной панели |
| F7. | (60А) Цепи замка зажигания |
| F8. | (50А) Система ABS/ESP |
| F9. | (80А/100А) |
| F10. | (30А) Управление двигателем |
| F11. | (25А) Система кондиционирования |

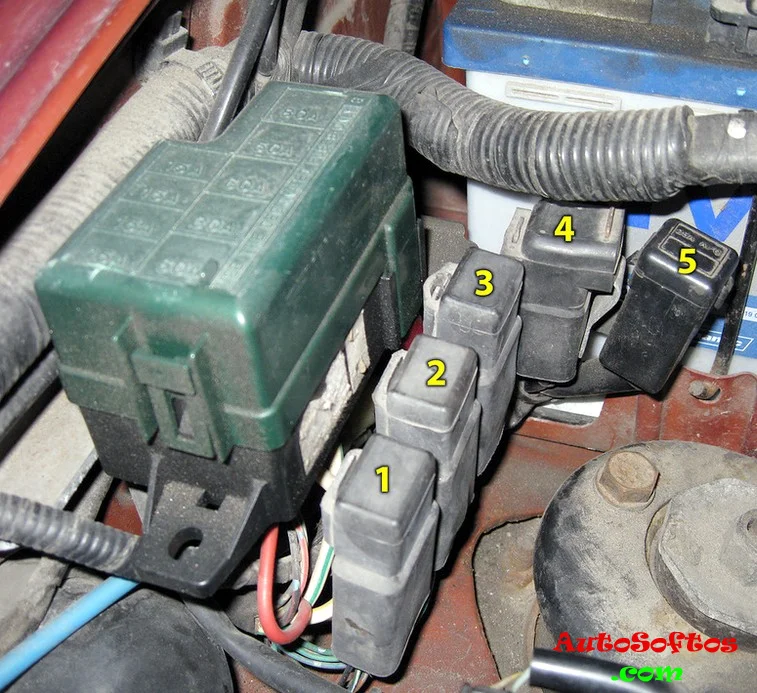

Дополнительные элементы
Расшифровка
- Предохранитель или реле дополнительного оборудования
- Предохранитель или реле дополнительного оборудования
- Реле компрессора кондиционера
- Реле вентилятора кондиционера
- Предохранители дополнительного оборудования

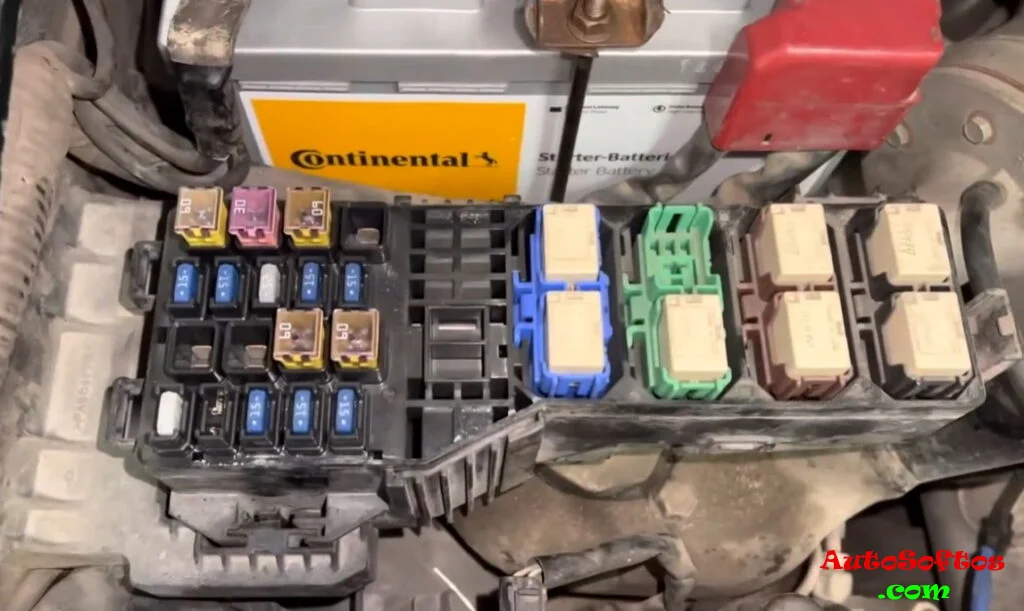

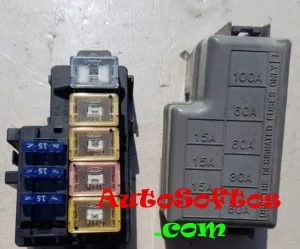

Вариант 2

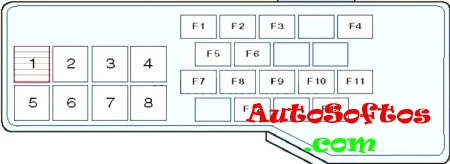

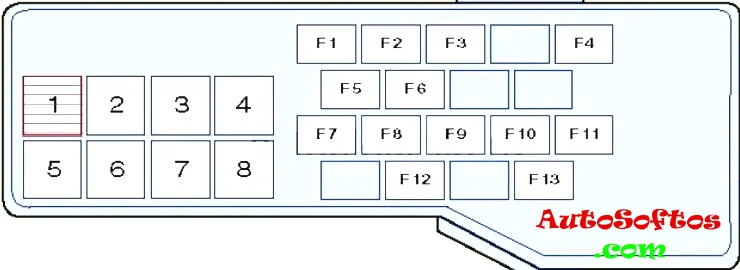

Схема
Назначение
| 1. | Реле системы кондиционирования |
| 2. | Реле №1 высокой скорости э/дв вентилятора конденсатора |
| 3. | Реле противотуманных фар |
| 4. | Реле звукового сигнала |
| 5. | Реле э/дв вентилятора конденсатора |
| 6. | Реле №2 высокой скорости э/дв вентилятора конденсатора |
| 7. | Реле системы управления трансмиссией |
| 8. | Реле нагревателя кислородного датчика |
| F1. | (15А) Левая фара |
| F2. | (15А) Управление двигателем |
| F3. | (15А) Стоп-сигналы |
| F4. | (25А) Обогреватель заднего стекла |
| F5. | (60А) Электродвигатель вентилятора отопителя |
| F6. | (60А) Система ABS |
| F7. | (15А) Управление двигателем |
| F8. | (15А) Звуковой сигнал |
| F9. | (25А) Система кондиционирования |
| F10. | (15А) Противотуманные фары |
| F11. | (15А) Правая фара |
| F12. | (60А) Блок предохранителей/ реле приборной панели |
| F13. | (60А) Цепи замка зажигания |
Дополнительные элементы
- (120А) Генератор (главная плавкая вставка на клемме батареи)
- (40А) Дополнительный отопитель
- (40А) Электродвигатель вентилятора системы охлаждения
- (80А) Свечи накаливания

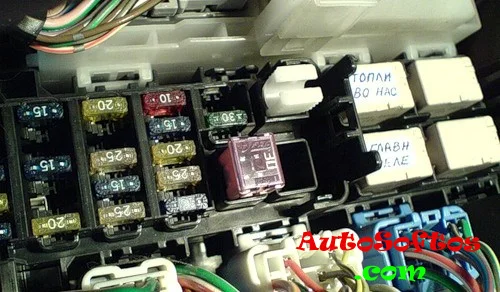

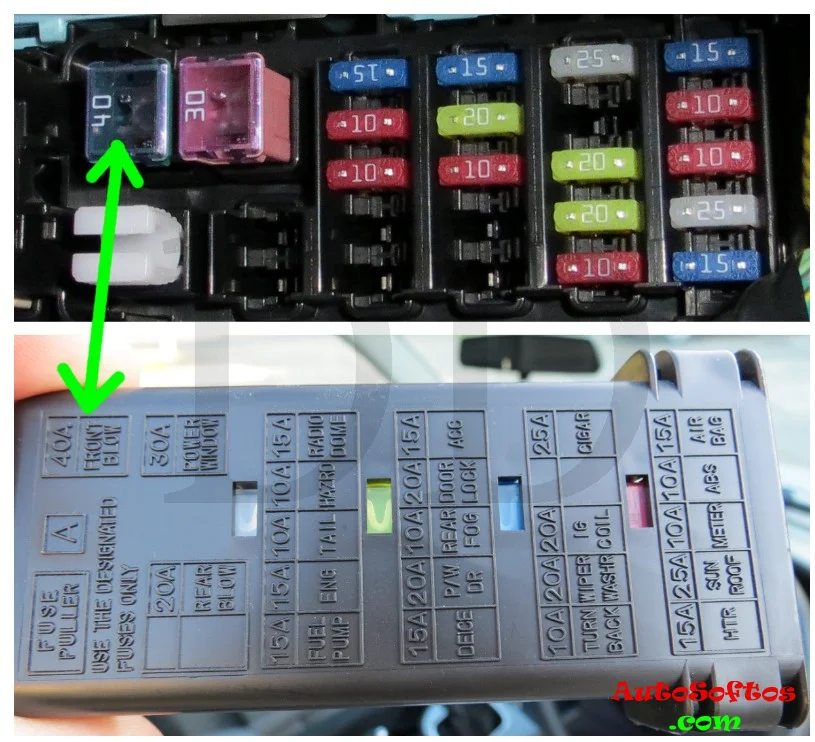

Блок в салоне

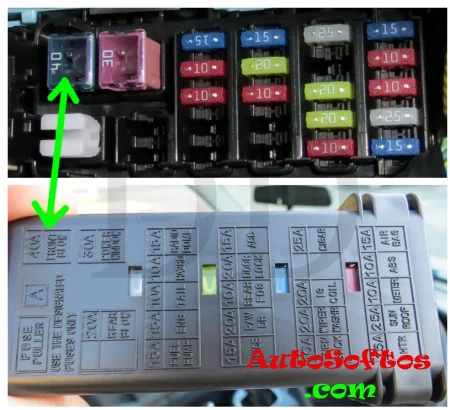

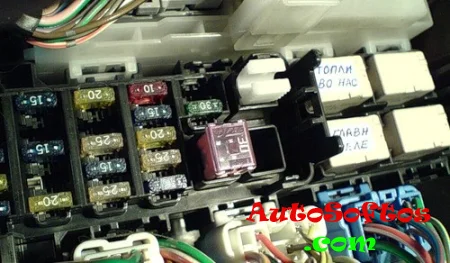

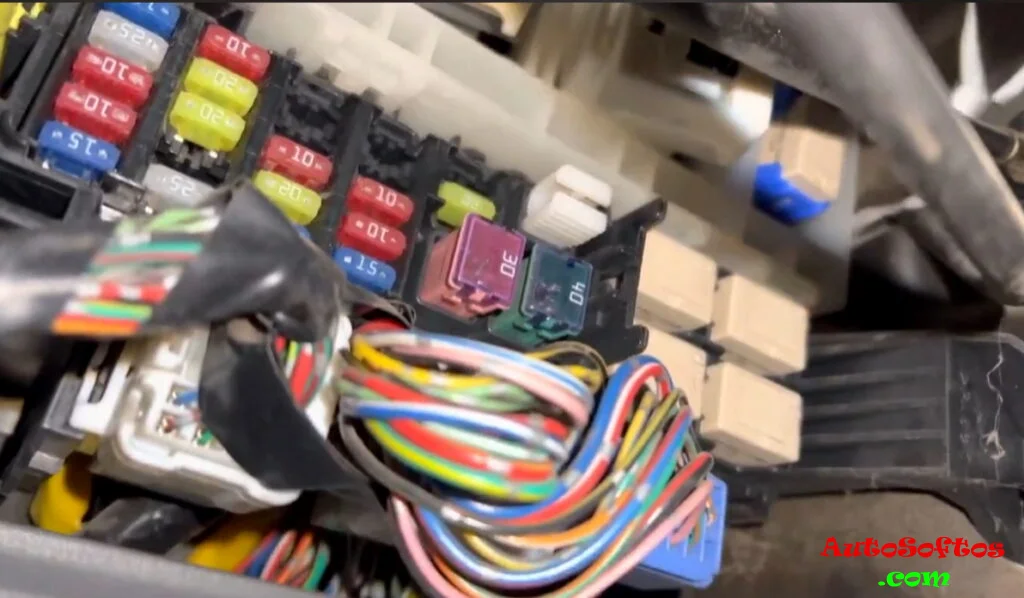

Он расположен с водительской стороны под панелью на боковой стенке (закрыт черной крышкой, на которой должно быть нанесена актуально назначение). К нему легче подобраться если снять панель которая под рулевой колонкой (крепится по углам на 4 самореза).
Вариант 1
Перевод обозначения на русский
| A/C | кондиционер |
| ABS | АБС |
| ALT | генератор |
| ALT-S | генератор |
| AM | переключатель двигателя |
| DEF | обогреватель окон |
| DOME | освещение салона |
| DOOR | дверь |
| ECU | контрольный (управляющий ) модуль двигателя |
| EDU | контроль впрыска |
| EFI | система электронного контроля впрыска в а/м |
| ENG MAIN | главный двигателя |
| FAN | вентилятор |
| FOG | противотуманка |
| Fr | передний |
| F-TAIL | задние фонари |
| GAUGE | приборная доска, спидометр |
| HAZARD | аварийные сигналы |
| HAZ-TRN | аварийка-повороты |
| HEAD | передние фары |
| HEAD LH | передние фары левые |
| HEAD RH | передние фары правые |
| HORN | звуковой сигнал |
| HTR | обогреватель |
| I/UP | холостой ход |
| IG | зажигание |
| IGN | зажигание |
| MAIN | главный |
| P/W | стеклоподъемник |
| POWER | питание |
| PWR | питание |
| RAD | радио |
| Rr / rear | задний |
| СIG | прикуриватель |
| SPARE | запасной |
| ST | стартер |
| STOP | стоп-сигнал |
| TAIL | задние фонари |
| TURN | поворотники |
| WASH | стеклоомыватель |
| WIP | стеклоочиститель |
| WIPER | стеклоочиститель |
Предохранитель прикуривателя обозначен как CIGAR на 20 либо 25А.
Рядом могут находится отдельные реле.

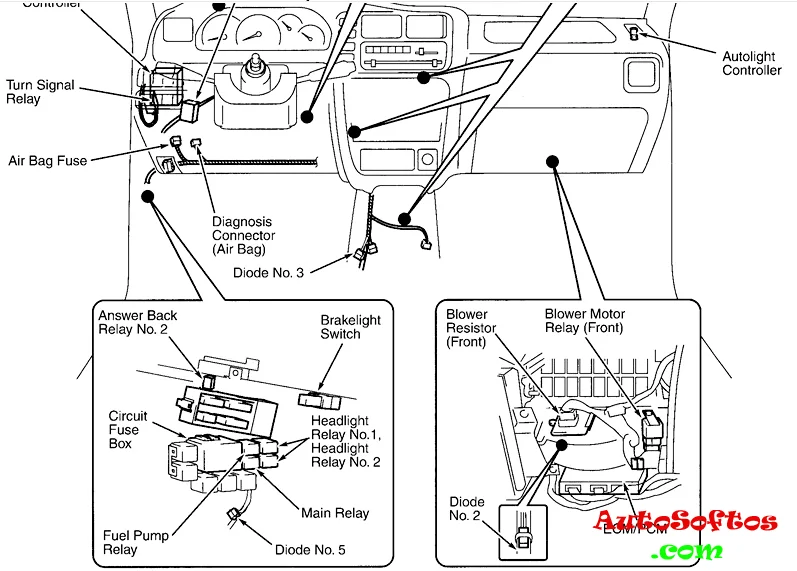

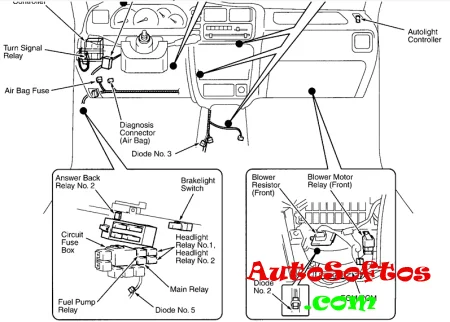

Общая схема реле
Fuel Pump Relay — Реле топливного насоса.

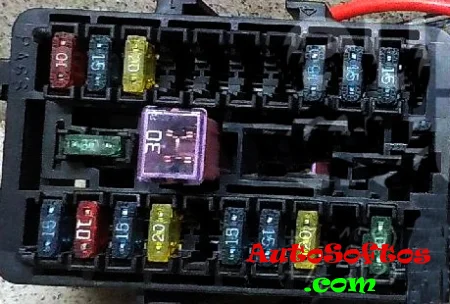

Вариант 2

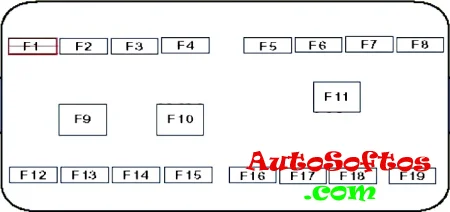

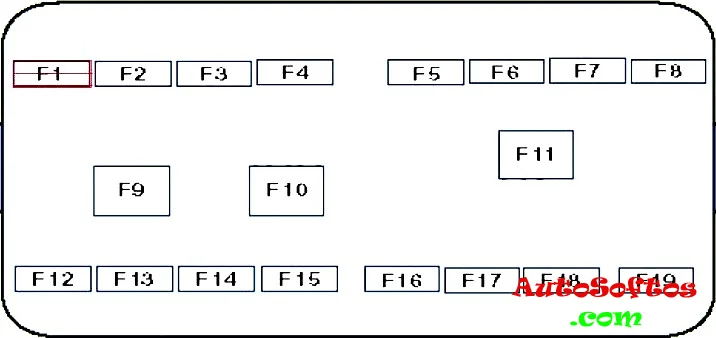

Схема
Описание
| F1. | (15 А) |
| F2. | (15А) Задний противотуманный фонарь |
| F3. | (20А) Центральный замок |
| F4. | (15А) Управление двигателем |
| F5. | (20А) Подогреватель топливного фильтра |
| F6. | (15А) Аварийная сигнализация |
| F7. | (15А) |
| F8. | (15А) |
| F9. | (30А) Электродвигатель вентилятора отопителя |
| F10. | (30А) Электропривод стеклоподъемников |
| F11. | (30А) Резерв |
| F12. | (15А) Управление двигателем |
| F13. | (10А) |
| F14. | (15А) Очиститель/ омыватель лобового стекла |
| F15. | (20А) Прикуриватель |
| F16. | (15А) Подогрев сидений |
| F17. | (15А) |
| F18. | (25А) Люк |
| F19. | (20А) |
