Здесь мы представим информацию с расположением электронных блоков управления, описанием предохранителей и реле Тойота Сиенна 2 со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.
Блоки в салоне
Расположение

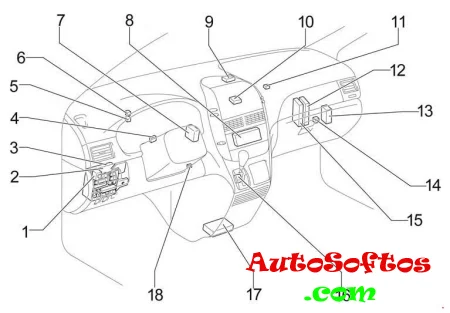

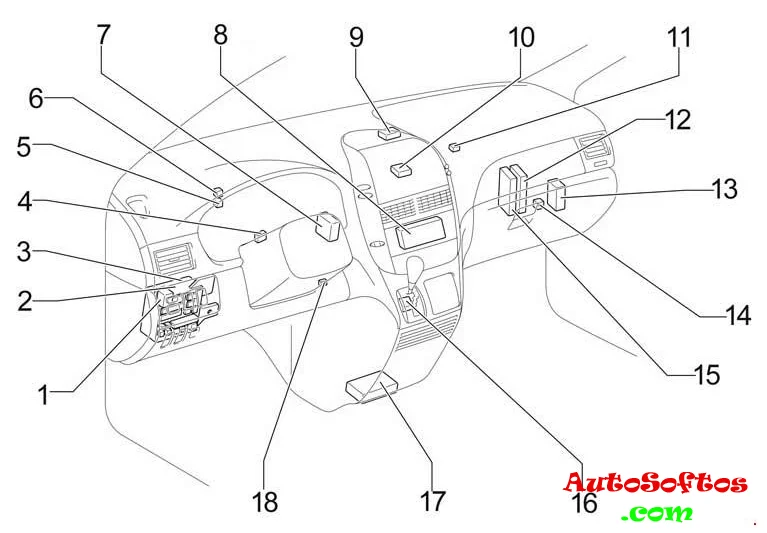

Общая схема расположения
Назначение
- Реле обогрева зоны дворников
- Блок предохранителей
- Блок управления электрооборудованием кузова
- Реле освещения салона
- Реле указателей поворота (аварийная сигнализация)
- Реле инвертора
- Блок управления датчиками парковки (Clearance Sonar)
- Блок управления кондиционером
- Компьютер транспондера ключа
- Ресивер центрального замка
- Усилитель антенны
- Аудио усилитель
- Блок управления системы контроля дистанции
- Дополнительный блок предохранителей
- Блок управления двигателем
- Блок блокировки селектора коробки передач
- Блок подушек безопасности
- Усилитель транспондера ключа
Блок предохранителей

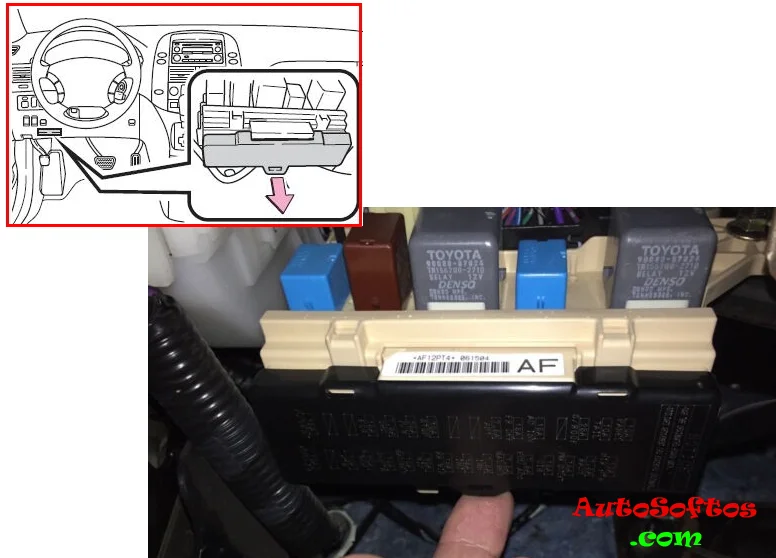

В салоне автомобиля основной блок с предохранителями и реле расположен в нижней части панели приборов за защитной крышкой.

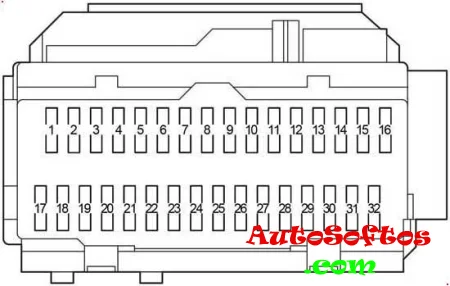

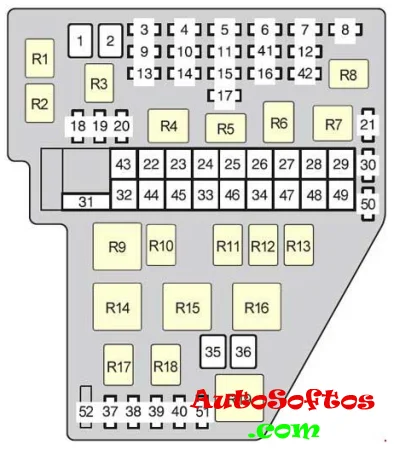

Схема
Описание
| 1. | 10A MIR HTR — Обогрев зеркал |
| 2. | 7,5A RAD2 — Аудио система, навигация, развлекательная система для задних пассажиров |
| 3. | 15A PWR OUTLET — Розетка |
| 4. | 15A CIG — Прикуриватель |
| 5. | 7,5A ECU ACC — Блокировка селектора коробки передач, кондиционер, зеркала с электроприводом |
| 6. | 7,5A GAUGE2 — Комбинация приборов |
| 7. | 7,5A IGN — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, блок управления электрооборудованием кузова |
| 8. | 15A INJ — 2003-2006: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 7,5A IG2 — 2007-2010: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 9. | 15A RR WIP — Задний стеклоочиститель |
| 10. | 30A WIP — Передний стеклоочиститель, задний стеклоочиститель |
| 11. | 10A GAUGE1 — Лампы заднего хода, указатели поворота, аварийная сигнализация |
| 12. | 15A S-HTR — Подогрев сидений |
| 13 | 20A WSH — Передний омыватель стекла, задний омыватель стекла |
| 14 | 10A HTR — Кондиционер |
| 15. | — |
| 16. | 10A ECU-IG — Система помощи при парковке, монитор заднего вида, блок управления электрооборудованием кузова, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, VSC, TRC, блокировка селектора коробки передач, динамический круиз-контроль, подогрев сидений, электропривод двери багажного отделения, люк, мульти-информационный дисплей, зеркало заднего вида в салоне, стеклоподъемники, розетка (115 В), третий ряд сидений, память настроек водителя |
| 17. | 10A PANEL — Кондиционер, подогрев сидений, аудио система, навигация, сдвижные двери, электропривод двери багажного отделения, бортовой дисплей, обогрев заднего стекла, аварийная сигнализация, подсветка панели приборов, подсветка замка зажигания |
| 18. | 10A TAIL — Габаритный свет, освещение номерного знака |
| 19. | 25A S/ROOF — Люк |
| 20. | — |
| 21. | 15A AC INV — Розетка (115 В) |
| 22. | 15A FR DEF — Обогрев зоны дворников |
| 23. | 7,5A AM1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска |
| 24. | — |
| 25. | — |
| 26. | 10A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, TRC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, блок управления электрооборудованием кузова |
| 27. | 25A P/W — Стеклоподъемники, зеркала с электроприводом |
| 28. | 7,5A OBD — Диагностический разъем |
| 29. | 15A FOG — Передний противотуманный свет |
| 30. | — |
| 31. | — |
| 32. | 15A PA/ENT — Задние форточки |
За работу прикуривателей отвечают предохранители 3 и 4 на 15А.
С другой стороны блока могут крепится некоторые предохранители и реле.

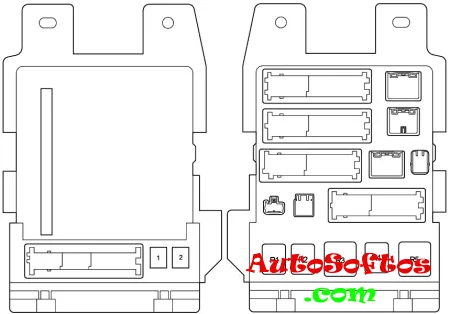

Схема
Обозначение
| 1. | 30A P/SEAT — Сиденья с электроприводом |
| 2. | 30A POWER — Электрические стекло подъемники |
| Реле | |
| R1. | Противотуманные огни |
| R2. | Задние фонари, габаритные огни |
| R3. | Дополнительное реле (ACC) |
| R4. | Реле мощности (PWR) |
| R5. | Зажигание (IG1) |
Дополнительный блок предохранителей

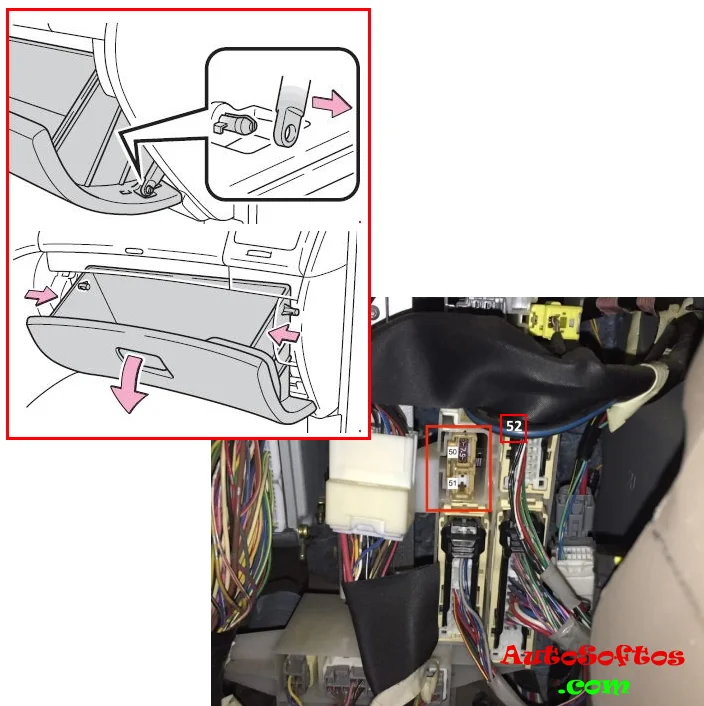

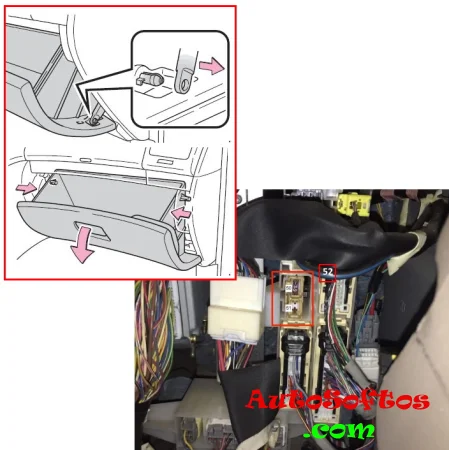

Установлен в панели приборов за бардачком.
Назначение
- 50 7,5A ST — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
- 51 7.5A A/C — Механический кондиционер
- 52 5A SFT — Блокировка селектора коробки передач
Дополнительные элементы

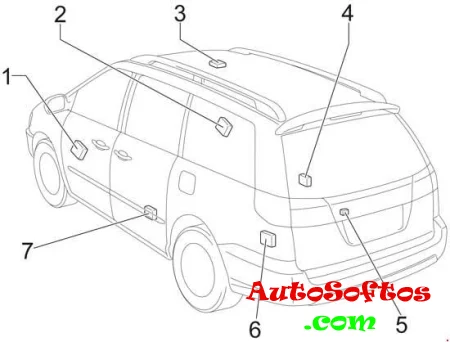

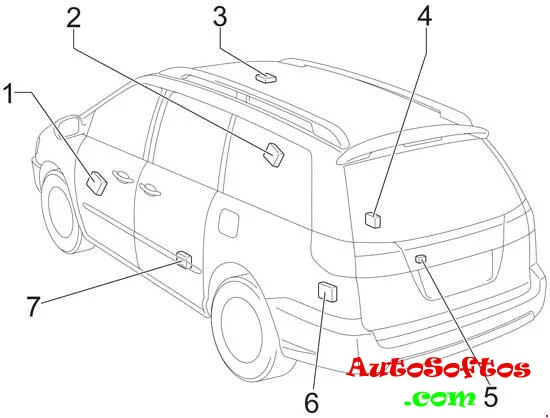

Схема
Расшифровка
- Блок управления левым зеркалом
- Блок управления правым зеркалом
- Блок управления люком
- Блок управления правой сдвижной дверью
- Реле заднего стеклоочистителя
- Блок управления дверью багажника
- Блок управления левой сдвижной дверью
Блоки под капотом

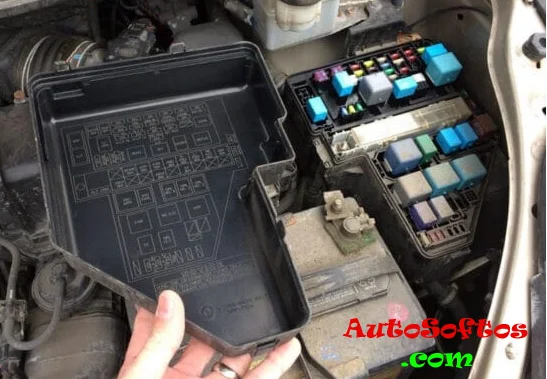

Расположение

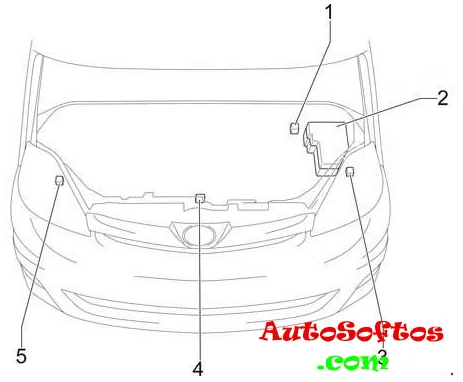

Схема расположения блоков
Назначение
- Блок управления курсовой устойчивостью
- Блок предохранителей и реле
- Блок управления левой фарой
- Блок управления вентилятором системы охлаждения
- Блок управления правой фарой

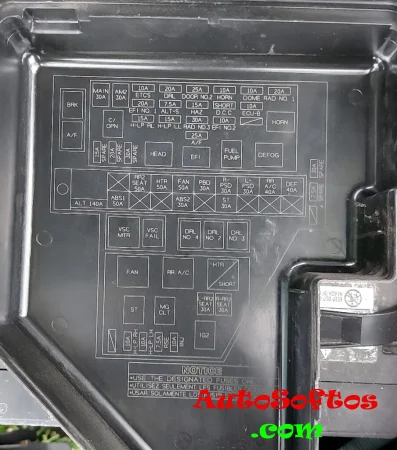

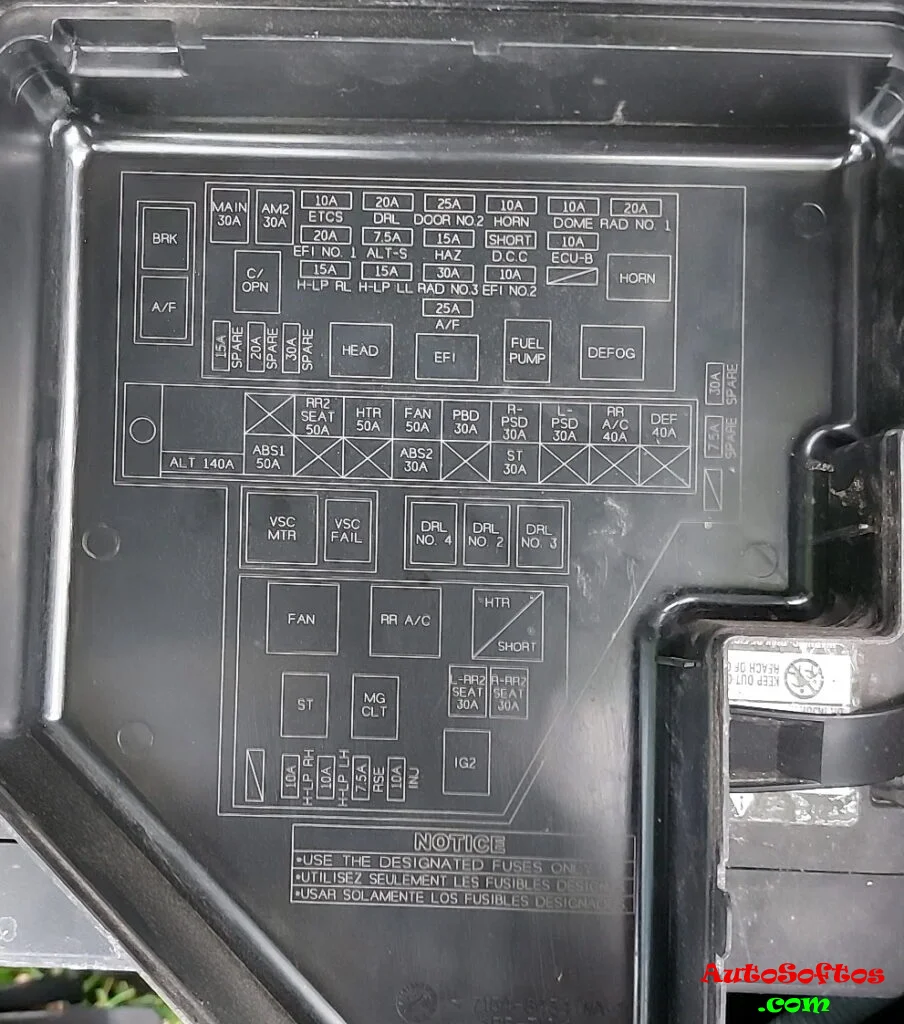

Блок предохранителей и реле

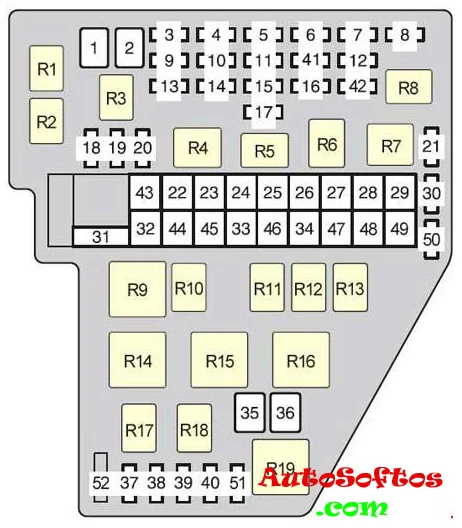

Схема
Описание
| 1. | 30A MAIN — Фары, дневные ходовые огни, предохранители: «H−LP RL”, «H−LP LL” |
| 2. | 30A AM2 — Предохранители: «INJ”, «IGN”, «GAUGE2” |
| 3. | 10A ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 4. | 20A DRL — Дневные ходовые огни, предохранители: «H−LP RH”, «H−LP LH” |
| 5. | 25A DOOR NO.2 — Центральный замок |
| 6. | 10A HORN — Звуковой сигнал |
| 7. | 10A DOME — Освещение салона, персональное освещение, подсветка зеркал в солнцезащитных козырьках, освещение в дверях, освещение багажного отсека, мульти-информационный дисплей, освещение моторного отсека |
| 8. | 20A RAD NO.1 — 2003-2006: Аудио система, навигация |
| 15A RAD NO.1 — 2007-2010: Аудио система | |
| 9. | 20A EFI NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, предохранитель: «EFI NO.2” |
| 10. | 7,5A ALT-S — Система зарядки |
| 11. | 15A HAZ — Указатели поворота, аварийная сигнализация |
| 12. | 10A ECU-B — Сдвижные двери, кондиционер, стеклоподъемники, комбинация приборов, блок управления электрооборудованием кузова, система беспроводного дистанционного управления |
| 13. | 15A H−LP RL — Ближний правый свет |
| 15A H-LP RH — Дальний правый свет | |
| 14. | 15A H−LP LL — Ближний левый свет, противотуманный свет |
| 15A H-LP LH — Дальний левый свет | |
| 15. | 30A RAD NO.3 — Аудио система |
| 16. | 10A EFI NO.2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 17. | 25A A/F — Датчик соотношения воздух топливо |
| 18. | 15A SPARE — Запасной предохранителей |
| 19. | 20A SPARE — Запасной предохранителей |
| 20. | 30A SPARE — Запасной предохранителей |
| 21. | 30A SPARE — Запасной предохранителей |
| 22. | 50A RR2 SEAT — Третий ряд сидений |
| 23. | 50A HTR — Кондиционер, предохранитель: «A/C” |
| 24. | 50A FAN — Вентилятор системы охлаждения |
| 25. | 30A PBD — Электропривод двери багажного отделения |
| 26. | 30A R-PSD — Правая сдвижная дверь |
| 27. | 30A L-PSD — Левая сдвижная дверь |
| 28. | 40A RR A/C — Задний кондиционер |
| 29. | 40A DEF — Обогрев заднего стекла, предохранитель: «MIR HTR” |
| 30. | 7,5A SPARE — Запасной предохранитель |
| 31. | 140A ALT — Система зарядки, предохранители: «RR A/C”, «HTR”, «FAN”, «PBD”, «R−PSD”, «L−PSD”, «DEF” |
| 32. | 50A ABS1 — ABS, VSC, TRC |
| 33. | 30A ABS2 — ABS, VSC, TRC |
| 34. | 30A ST — Система запуска |
| 35. | 30A L-RR2 SEAT — Третий ряд сидений |
| 36. | 30A R-RR2 SEAT — Третий ряд сидений |
| 37. | 10A H−LP RH — Дальний правый свет |
| 10A H-LP RL — Ближний левый свет | |
| 38. | 10A H−LP LH — Дальний левый свет |
| 10A H-LP LL — Ближний левый свет, противотуманный свет | |
| 39. | 7,5A RSE — Развлекательная система для задних пассажиров |
| 40. | 2007-2010: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 41. | Перемычка |
| 42. | — |
| 43. | — |
| 44. | — |
| 45. | — |
| 46. | — |
| 47. | — |
| 48. | — |
| 49. | — |
| 50. | — |
| 51. | — |
| 52. | Перемычка |
| Реле | |
| R1. | Лампы стоп-сигнала (BRK) |
| R2. | Датчик соотношения воздух топливо (A/F) |
| R3. | Топливный насос (C/OPN) |
| R4. | Фары (HEAD) |
| R5. | Блок управления двигателем(EFI) |
| R6. | Short Pin |
| R7. | Обогрев заднего стекла (DEFOG) |
| R8. | Звуковой сигнал |
| R9. | Система курсовой устойчивости (VSC MTR) |
| R10. | Система курсовой устойчивости(VSC FAIL) |
| R11. | Дневные ходовые огни (DRL №4) |
| R12. | Дневные ходовые огни (DRL №2) |
| R13. | Дневные ходовые огни (DRL №3) |
| R14. | Вентилятор системы охлаждения (FAN) |
| R15. | Задний кондиционер (RR A/C) |
| R16. | Отопитель (HTR) (механический кондиционер) |
| Перемычка (автоматический кондиционер) | |
| R17. | Стартер (ST) |
| R18. | Муфта компрессора кондиционера (MG CLT) |
| R19. | — |
