Здесь вы сможете найти описание предохранителей и реле Тойота Эстима Превия 3 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Блоки в салоне

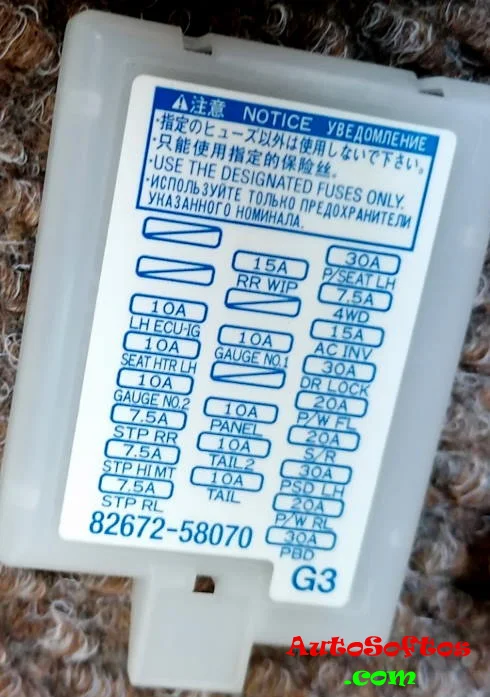

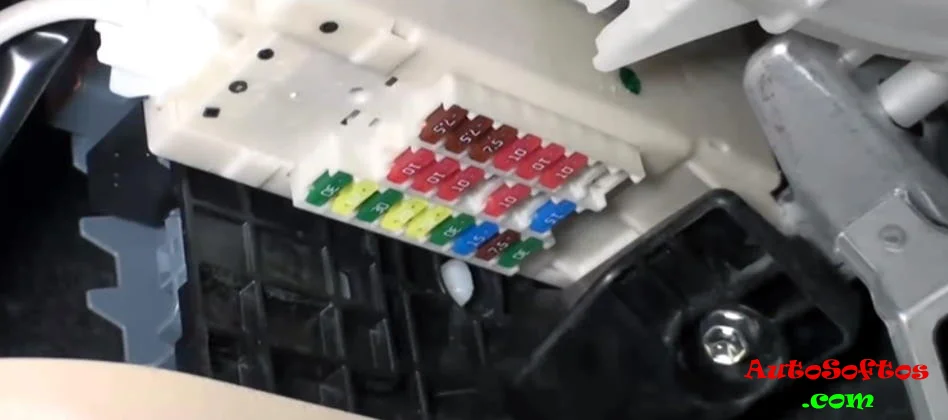

Левый блок предохранителей

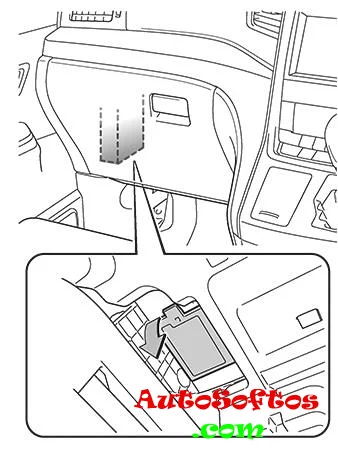

В нижней части панели приборов со стороны пассажира находится блок с предохранителями.

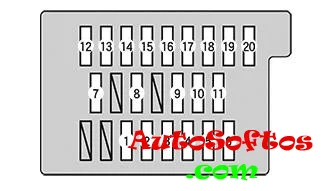

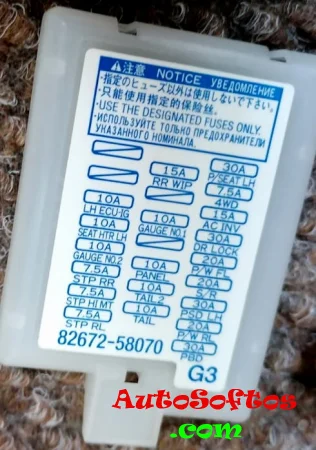

Схема
Описание
| 1 LH ECU-IG | 10А ЭБУ кузова, сдвижная дверь с электроприводом |
| 2 SEAT HTR LH | 10А Обогрев сиденья |
| 3 GAUGE NO.2 | 10А Подсветка |
| 4 STP RR | 7,5А Стоп-сигнал |
| 5 STP HI MT | 7,5A Стоп-сигнал с высоким креплением |
| 6 STP RL | 7,5А Стоп-сигнал |
| 7 RR WIP | 15А Задний стеклоочиститель |
| 8 GAUGE NO.1 | 10А Приборы, антиобледенитель переднего стеклоочистителя |
| 9 PANEL | 10А Переключатель освещения |
| 10 TAIL2 | 10А Задний фонарь, габариты |
| 11 TAIL | 10А Задний фонарь, габариты |
| 12 P/SEAT LH | 30А Пассажирское сиденье |
| 13 4WD | 7,5A Система полного привода |
| 14 AC INV | 15A Дополнительная розетка |
| 15 DR LOCK | 30А ЭБУ кузова |
| 16 P/W FL | 20А Электростеклоподъемники |
| 17 S/R | 20А Лунная крыша |
| 18 PSD LH | 30А Сдвижная дверь с электроприводом |
| 19 P/W RL | 20А Электростеклоподъемники |
| 20 PBD | 30А Электропривод задней двери |

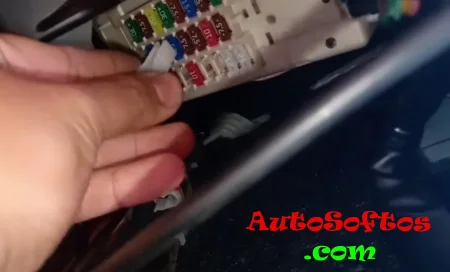

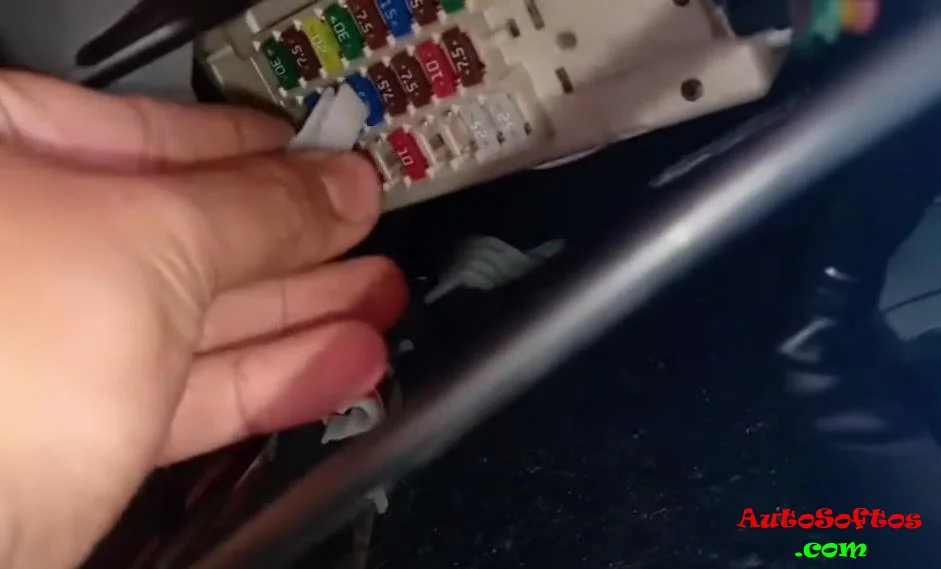

Правый блок предохранителей

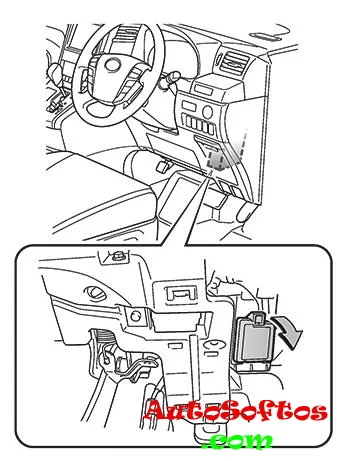

В нижней части панели, со стороны водителя, расположен ещё один блок с предохранителями.

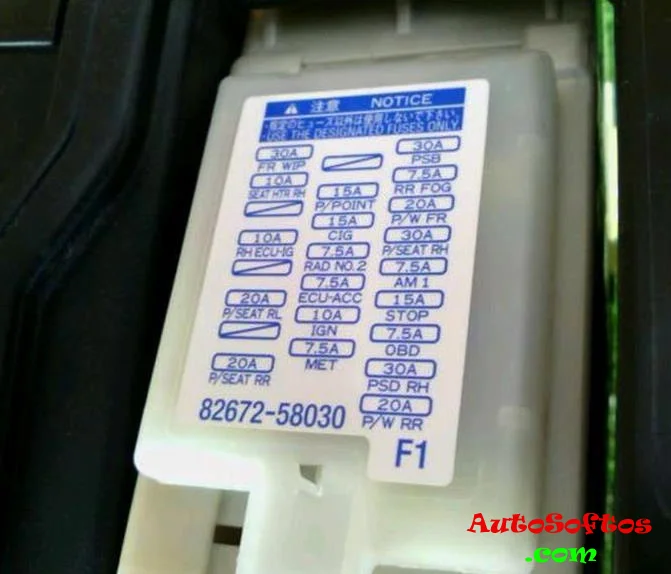

Схема с крышки блока

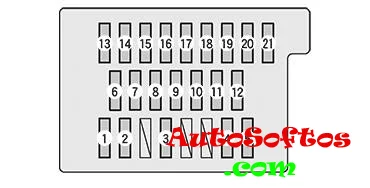

Схема
Обозначение
| 1. FR WIP | 30А Передний стеклоочиститель |
| 2. SEAT HTR RH | 10А Обогрев сиденья (со стороны сиденья водителя) |
| 3. RH ECU-IG | 10А Кондиционер |
| 4. P/SEAT RL | 25A Второе сиденье со стороны пассажира |
| 5. P/SEAT RR | 25A Второе сиденье со стороны водителя |
| 6. ECU-IG3 | 15A Обогреватель сиденья (второе сиденье со стороны водителя) |
| 7. P/POINT | 15A Розетка для аксессуаров |
| 8. CIG | 15A Розетка для аксессуаров |
| 9. RAD NO.2 | 7,5А Навигационная система |
| 10. ECU-ACC | 7,5А Наружное зеркало |
| 11. IGN | 10А Зажигание |
| 12. MET | 7,5А Приборы |
| 13. PSB | 30A Ремень безопасности перед столкновением |
| 14. RR FOG | 7,5А Задние противотуманные фары |
| 15. P/W FR | 20А Электро стеклоподъемники |
| 16. P/SEAT RH | 30А Сиденье водителя |
| 17. AM1 | 7,5A Память положения водителя |
| 18. STOP | 15А Стоп-сигнал |
| 19. OBD | 7,5A Диагностический разъем |
| 20. PSD RH | 30А Cдвижная дверь с электроприводом |
| 21. P/W RR | 20А Электро стеклоподъемники |
За работу прикуривателя отвечает предохранитель номер 8 на 15А.

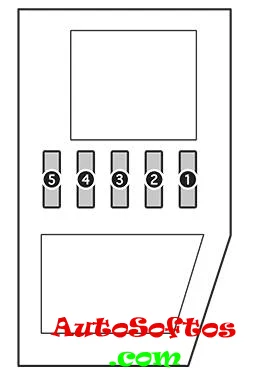

Отдельно могут быть установлены некоторые реле.

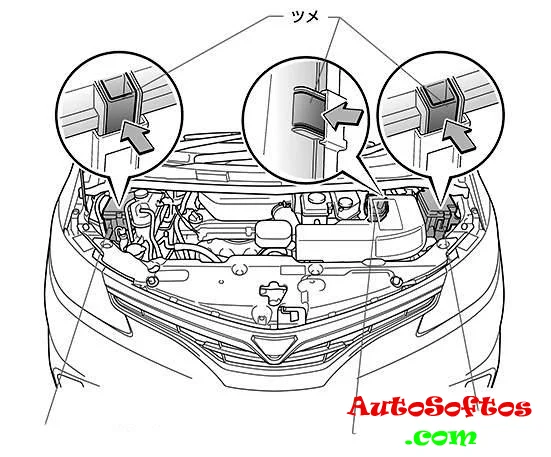

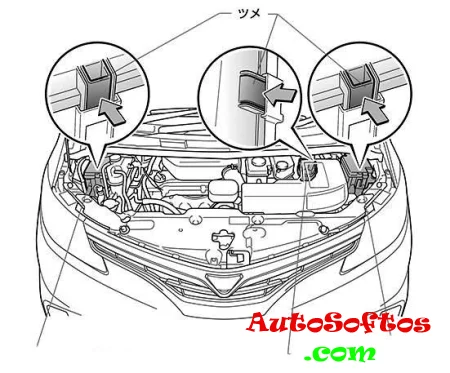

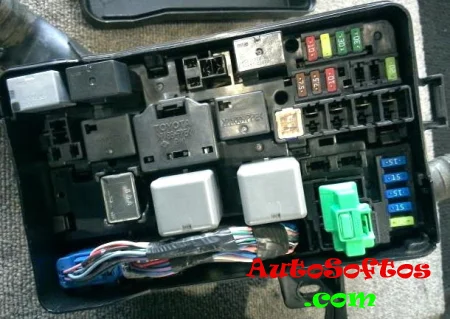

Блок под капотом

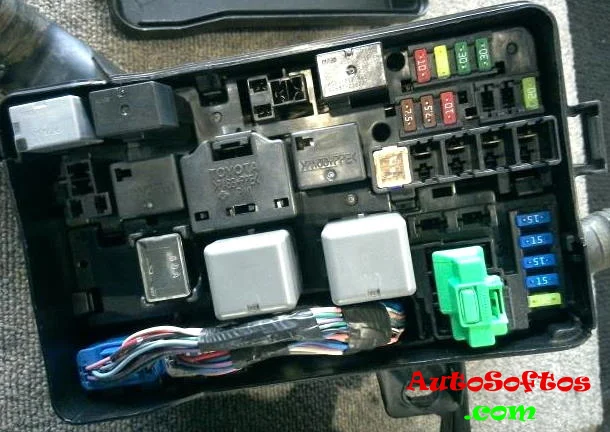

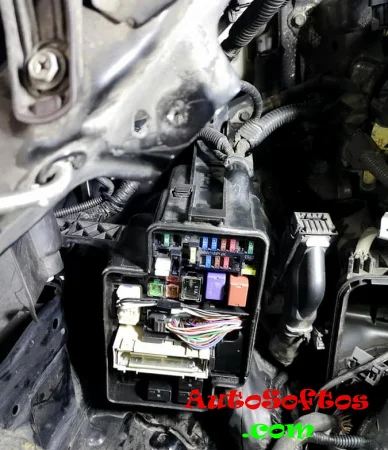

В моторном отсеке могут находится 2 блока с предохранителями и реле (слева и справа) и один с предохранителями (гибридные версии).

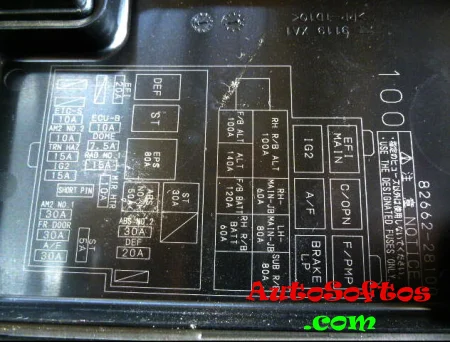

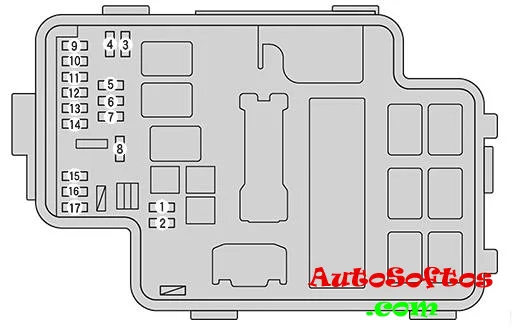

Блок А

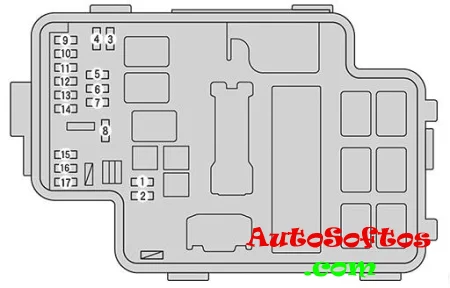

Схема
Назначение
| 1. ABS NO.2 | 30A Привод VSC |
| 2. DEF | 30А Обогрев заднего стекла |
| 3. EFI | 20А EFI |
| 4. CAPACITOR | 15A Гибридная система |
| 5. ECU-B | 10А сдвижная дверь с электроприводом |
| 6. DOME | 7,5А Освещение салона |
| 7. RAD NO.1 | 15А Навигационная система |
| 8. MIR HTR | 10А Обогрев зеркал |
| 9. SLOPE NO.2 | 30А Наклон |
| 9. ABS MAIN1 | 10А Тормозная система |
| 10. ABS MAIN2 | 10А Тормозная система |
| 11. ETC-S | 10А EFI |
| 12. AM2 NO.2 | 7,5А ЭБУ кузова |
| 13. TRN HAZ | 15A Сигнал поворота, аварийная сигнализация |
| 14. IG2 | 15А впрыск |
| 15. ABS MAIN3 | 15А Тормозная система |
| 16. FR DOOR | 30А ЭБУ кузова |
| 17. A/F | 30А EFI |
| 17. A/C W/P | 10А Кондиционер |

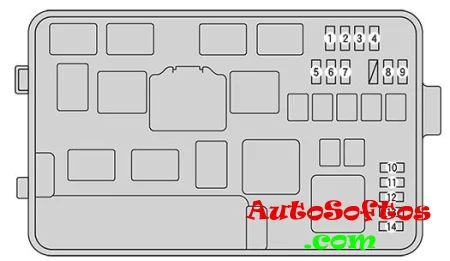

Блок Б

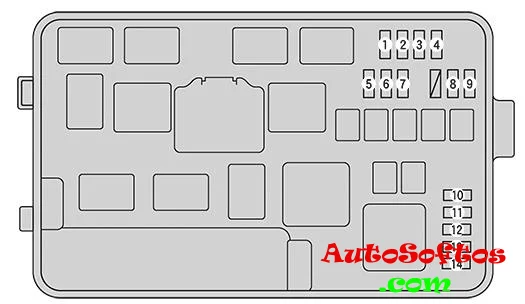

Схема
Расшифровка
| 1. HORN | 10А Сигнал |
| 2. STRG LCK | 20А Блокировка руля |
| 3. AMP NO.2 | 30A Аудио усилитель |
| 4. AMP NO.1 | 30A Аудио усилитель |
| 5. ECU-B3 | 7,5A Умный ЭБУ |
| 6. ECU-B2 | 7,5А Кондиционер |
| 7. S/HORN | 10A Сигнал |
| 8. DEICER | 20A Противообледенитель переднего стеклоочистителя |
| 9. FOG | 20А Передние противотуманные фары |
| 10. H-LP RH *1 | 15А Правая фара (дальний свет) |
| 10. H-LP RL *2 | 15А Правая фара (ближний свет) |
| 11. H-LP LH *1 | 15А Левая фара (дальний свет) |
| 11. H-LP LL *2 | 15А Левая фара (ближний свет) |
| 12. H-LP RL *1 | 15А Правая фара (ближний свет) |
| 13. H-LP LL *1 | 15А Левая фара (ближний свет) |
| 13. H-LP RH *2 | 15А Правая фара (дальний свет) |
| 14. H-LP HI NO.2 *1 | 20A Автоматический дальний свет |
| 14. H-LP LH *2 | 15А Левая фара (дальний свет) |
Блок С
Схема
Описание
- 10А IGCT 3 — Гибридная система
- 10A INV W/P — Водяной насос гибридной системы
- 15A IGCT 2 — Гибридная система
- 20A BATT FAN — Вентилятор охлаждения приводного аккумулятора
- 30A IGCT 1 — Гибридная система
