Здесь мы покажем описание предохранителей и реле Тойота Дуэт (Дайхатсу Териос) со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.

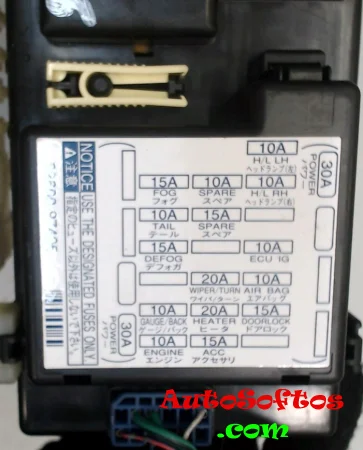

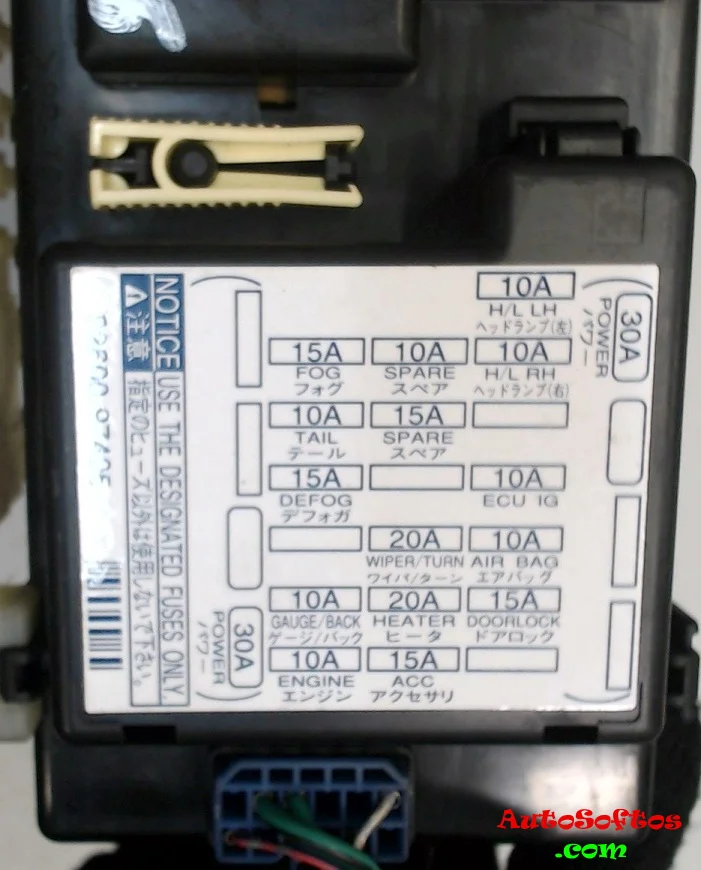

Блок в салоне

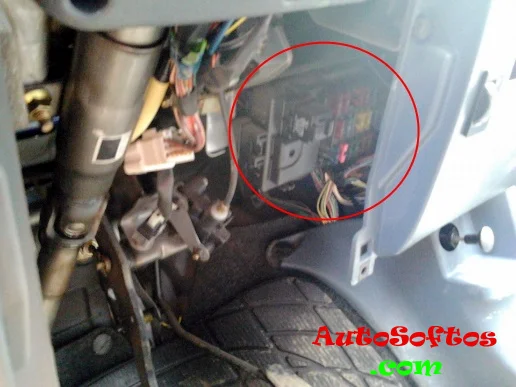

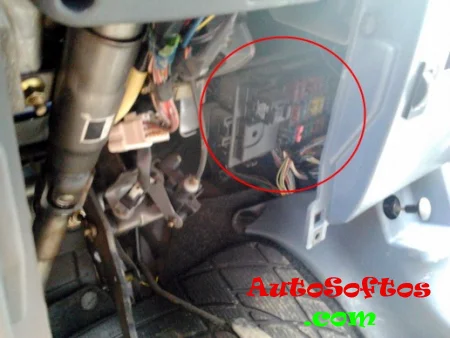

Он находится под панелью приборов.

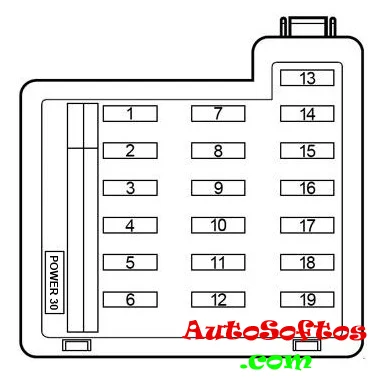

Схема
Описание
| 1. | 10A FOG — Противотуманный свет |
| 2. | 10A TAIL — Габаритный свет, подсветка комбинации приборов, подсветка блока отопителя, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота) |
| 3. | 15A DEFOG — Обогрев заднего стекла, стеклоподъемники |
| 4. | 30A POWER — Стеклоподъемники |
| 5. | 10A GAUGE/ BACK — Комбинация приборов, лампы заднего хода, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота) |
| 6. | 10A ENGINE — Катушка зажигания, диагностический разъем, подушки безопасности |
| 7. | 10A SPARE — Запасной предохранитель |
| 8. | 15A SPARE — Запасной предохранитель |
| 9. | — |
| 10. | 20A WIPER/ TURN — Стеклоочиститель лобового стекла, выключатель аварийной сигнализации, выключатель заднего стеклоочистителя, задний стеклоочиститель |
| 11. | 25A HEATER — Отопитель |
| 12. | 15A ACC — Прикуриватель, радио, зеркала с электроприводом, вспомогательное оборудование |
| 13. | 10A H/L LH — Левая фара |
| 14. | 10A H/L RH — Правая фара |
| 15. | 10A STOP — Лампы стоп-сигнала, освещение салона |
| 16. | 10A ECU IG — Главное реле, блок управления EPS |
| 17. | 10A AIR BAG — Подушки безопасности, замок зажигания (IG2) |
| 18. | 15A DOORLOCK — Реле центрального замка |
| 19. | — |
За прикуриватель отвечает предохранитель номер 12 на 15А.
Блок под капотом

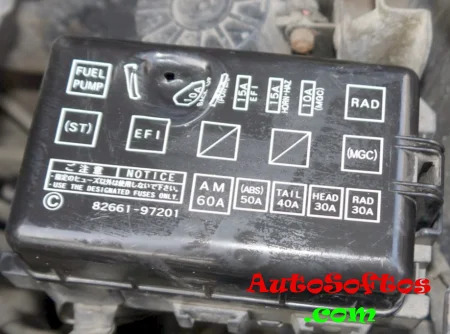

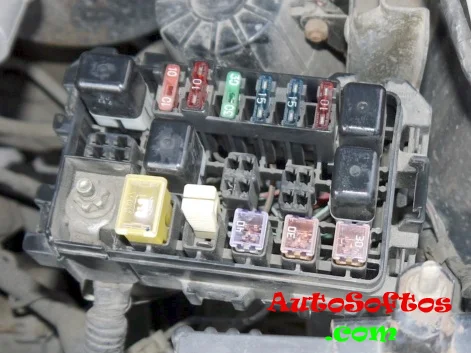

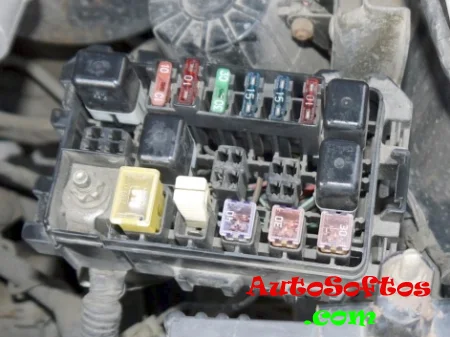

Под капотом блок предохранителей и реле находится рядом с аккумулятором.

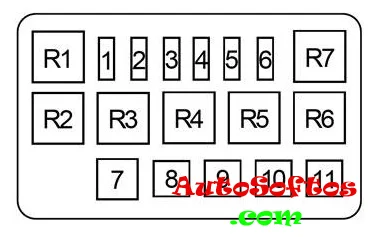

Схема
Назначение
| 1. | 20A HTR — Реле отопителя |
| 2. | 10A BACK UP — Блок управления двигателем, лампы заднего хода |
| 3. | — |
| 4. | 15A EFI — Главное реле, реле топливного насоса |
| 5. | 15A HORN-HAZ — Звуковой сигнал, аварийная сигнализация |
| 6. | 10A MGC — Реле муфты компрессора кондиционера |
| 7. | 60A AM — Замок зажигания, реле стартера |
| 8. | 50A ABS — Реле ABS |
| 9. | 40A TAIL — Габаритный свет |
| 10. | 30A HEAD — Переключатель освещения |
| 11. | — |
| Реле | |
| R1. | Топливный насос |
| R2. | Стартер (автоматическая коробка передач) |
| R3. | Блок управления двигателем |
| R4. | Отопитель |
| R5. | — |
| R6. | Муфта компрессора кондиционера |
| R7. | Вентилятор системы охлаждения |
