Здесь мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Опа со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.
Блоки в салоне
Расположение

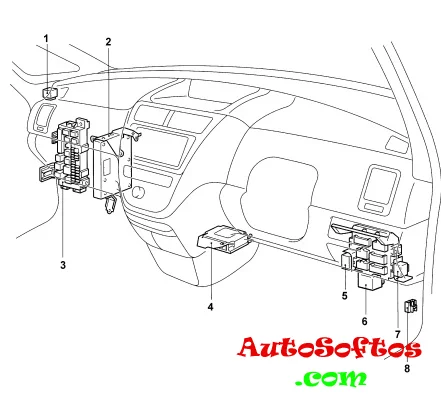

Общая схема расположения блоков в салоне
Описание
- реле топливного насоса
- электронный блок управления двигателем
- монтажный блок предохранителей и реле под панелью приборов (блок управления MULTIPLEX)
- электронный блок управления SRS
- реле противотуманных фар
- реле прерыватель указателей поворота
- реле антиобледенителя щеток
- блок предохранителей.

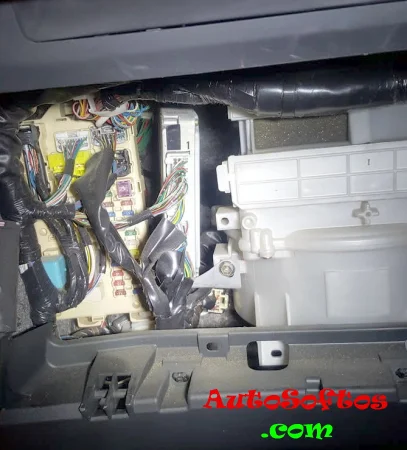

Блок предохранителей и реле

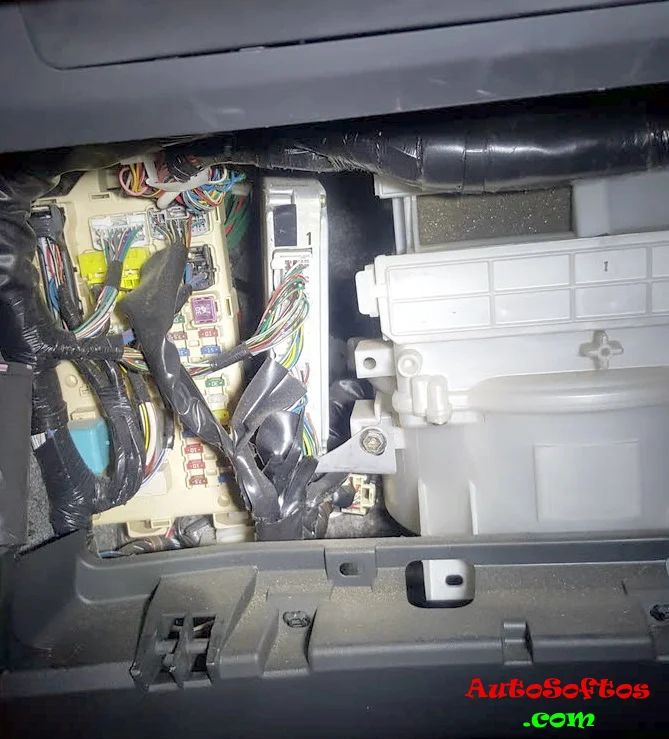

Он находится под панелью приборов.

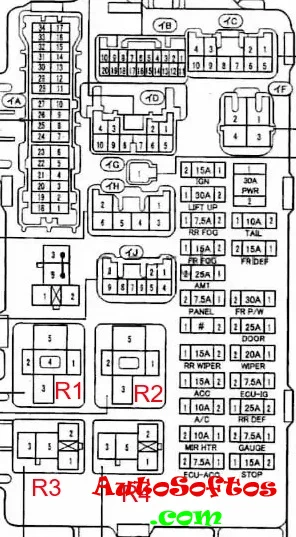

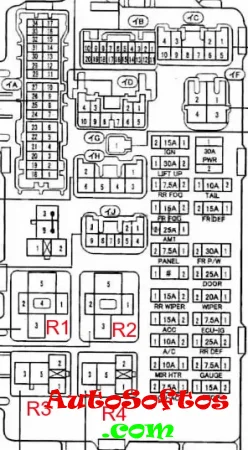

Схема
Обозначение
|
ECU-ACC 7,5А
|
- Блокировка переключения
- Электропривод зеркал
- Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
- Аудиосистема (модели со встроенным усилителем) -Аудиосистема (модели с отдельным усилителем до 09.2005 г.) — Аудиосистема, навигационная система, система BLIND CORNER MONITOR и система заднего обзора (модели до 09.2005 г.)
- Система управления двигателем и вариатором и подсветка индикаторов переключения (1AZ-FSE до 09.2005 г.) — Аудиосистема, навигационная система, система BLIND CORNER MONITOR, система заднего обзора и задний телевизор (модели до 09.2005 г.)
- Система управления двигателем и АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, 2WD с 09.2005 г.)
- Система управления двигателем и вариатором и подсветка индикаторов переключения (1AZ-FSE с 09.2005 г.) — Аудиосистема, навигационная система и система заднего обзора (модели с 09.2005 г.)
- Аудиосистема, навигационная система, система BLIND CORNER MONITOR, система заднего обзора и задний телевизор (модели с 09.2005 г.)
- Система управления АКПП
|
|
ECU-IG 7,5А
- Система зарядки -Электропривод вентиляторов — Антиблокировочная система тормозов (2WD без VSC) — Антиблокировочная система тормозов (4WD)
- Блокировка переключения -Электроусилитель рулевого управления
- Аудиосистема, навигационная система, система BLIND CORNER MONITOR и система заднего обзора
- Фары (модели с ксеноновыми фарами)
- Разъем для подключения дополни- 1 тельного оборудования (розетка)
- Антиблокировочная система тормозов (модели с TRC и с VSC)
- Центральный замок (модели с центральным замком с функцией «Smart Key») -Аудиосистема, навигационная система, система BLIND CORNER MONITOR, система заднего обзора и задний телевизор
|
|
GAUGE 7,5A
- Система управления АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, кроме 2WD с 09.2005 г.)
- Электропривод стеклоподъемников
- Центральный замок
- Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении
- Система предупреждения о непристегнутом ремне безопасности
- Электропривод люка
- Аудиосистема, навигационная система, система BLIND CORNER MONITOR и система заднего обзора
- Указатели поворота и аварийная сигнализация
- Система автоматического управления освещением
- Фонари заднего хода
- Антиобледенитель щеток
- Система управления двигателем и вариатором и подсветка индикаторов переключения (1AZ-FSE до 09.2005 г.)
- Аудиосистема, навигационная система, система BLIND CORNER MONITOR, система заднего обзора и задний телевизор
- Система управления АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, 2WD с 09.2005 г.)
- Система управления АКПП и подсветка индикаторов положения селектора АКПП (1AZ-FSE с 09.2005 г.)
|
|
PANEL 7,5А
- Часы
- Противотуманные фары
- Задние противотуманные фонари
- Подсветка
|
|
RR FOG 7,5А
- Задние противотуманные фонари
|
|
А/С 10А
- Система предупреждения о не пристегнутом ремне безопасности
- Часы
- Кондиционер с автоматическим управлением
- Обогреватель заднего стекла и обогреватель зеркал
|
|
MIR HTR 10А
- Обогреватель заднего стекла и обогреватель зеркал
|
|
TAIL 10А
- Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
- Фары (1ZZ-FE без ксеноновых фар)
- Противотуманные фары
- Задние противотуманные фонари
- Подсветка
- Габариты
|
|
ACC 15A
- Предохранитель на прикуриватель
- Разъем для подключения дополнительного оборудования (розетка) Разъем для подключения дополнительного оборудования (розетка)
|
|
FR DEF 15А
|
|
FR FOG 15А
|
|
IGN 15А
- Система зажигания
- Система управления двигателем (1ZZ-FE, кроме 2WD с 09.2005 г.)
- Система управления АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, кроме 2WD с 09.2005 г.)
- Система SRS
- Система иммобилайзера
- Система управления двигателем и вариатором и подсветка индикаторов переключения (1AZ-FSE)
- Система управления двигателем и АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, 2WD с 09.2005 г.)
|
|
RR WIPER 15А
- Очиститель и омыватель заднего стекла
|
|
STOP 15А
- Система управления двигателем (1ZZ-FE, кроме 2WD с 09.2005 г.)
- Система управления АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, кроме 2WD с 09.2005 г.)
- Антиблокировочная система тормозов (2WD без VSC)
- Антиблокировочная система тормозов (4WD)
- Блокировка переключения
- Стоп-сигнал
- Система управления двигателем и вариатором и подсветка индикаторов переключения (1AZ-FSE)
- Антиблокировочная система тормозов (модели с TRC и с VSC)
- Система управления двигателем и АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, 2WD с 09.2005 г.)
|
|
WIPER 20А
- Очиститель и омыватель лобового стекла
- Очиститель и омыватель заднего стекла
|
|
DOOR 25А
|
|
RR DEF 25А
- Обогреватель заднего стекла и обогреватель зеркал
|
|
FRP/W 30А
- Электропривод стеклоподъемников
- Центральный замок
|
|
PWR 30А
- Электропривод стеклоподъемников
- Электропривод люка
|
За прикуриватель отвечает предохранитель обозначенный как CIG либо ACC на 15А.
Реле
- R1 — Реле отопителя
- R2 — Реле IGN
- R3 — Реле обогревателя заднего стекла
- R4 — Реле габаритов
Блоки под капотом
Расположение

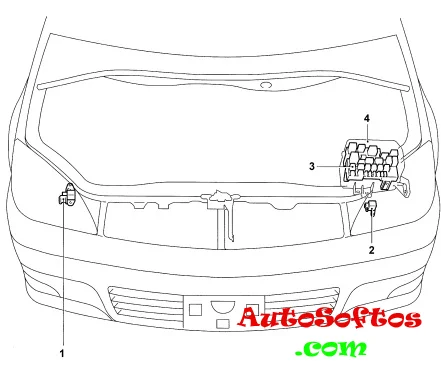

Общая схема расположения блоков под капотом
Назначение
- передний правый датчик системы SRS
- передний левый датчик системы SRS
- блок реле и предохранителей в моторном отсеке
- блок реле и предохранителей в моторном отсеке №2.

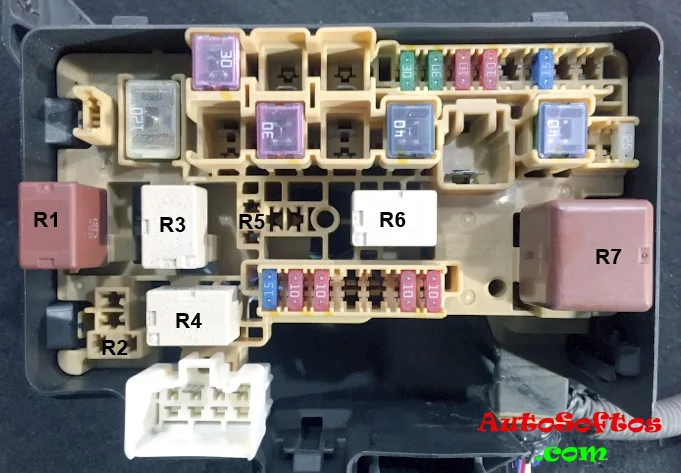

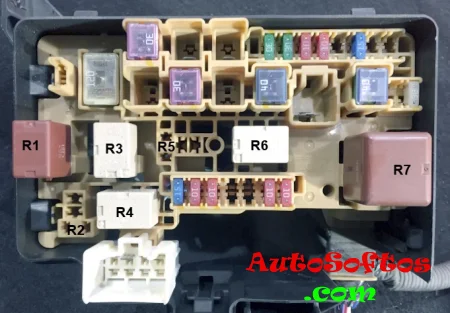

Блок предохранителей и реле
Находится с левой стороны, рядом с аккумулятором.

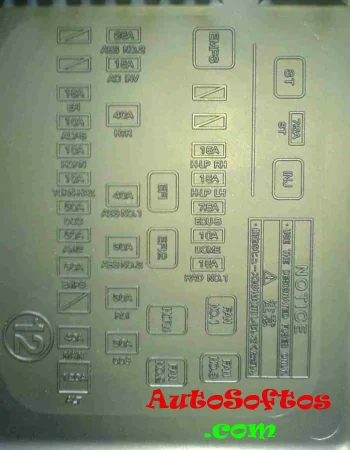

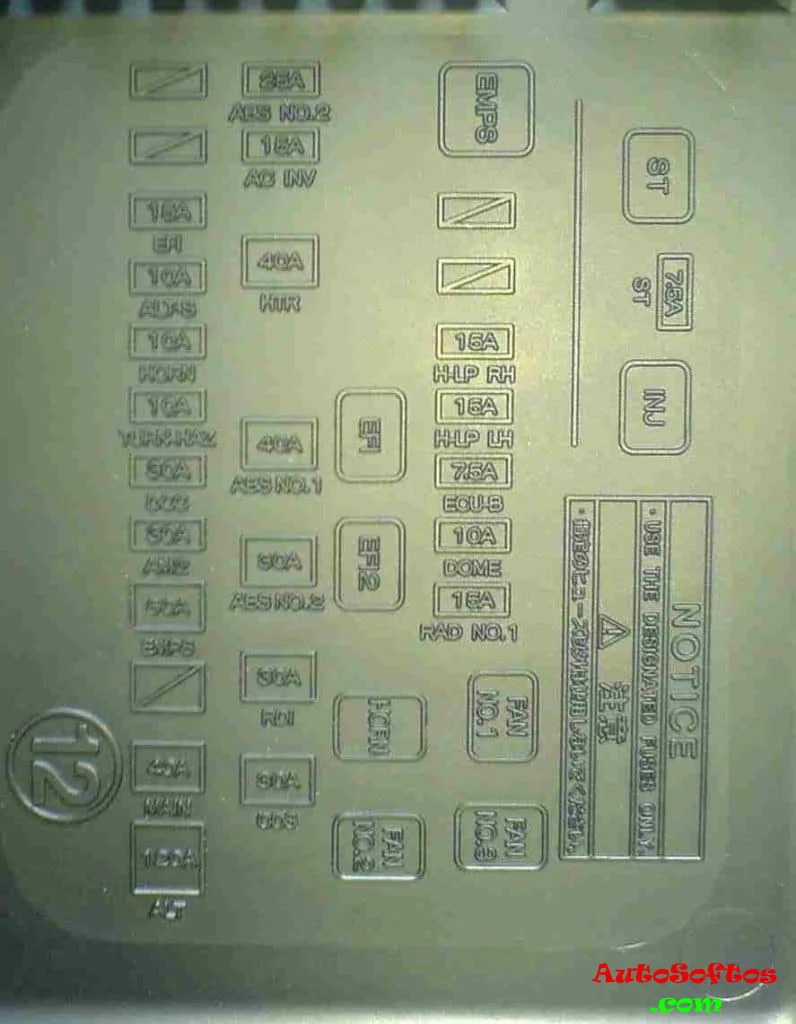

Схема с крышки блока
Расшифровка
ECU-В 7,5А
- Система зажигания
- Система управления двигателем (1ZZ-FE, кроме 2WD с 09.2005 г.)
- Система управления АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, кроме 2WD с 09.2005 г.)
- Антиблокировочная система тормозов (2WD без VSC)
- Антиблокировочная система тормозов (4WD)
- Электропривод стеклоподъемников
- Центральный замок
- Система предупреждения об оставленном в замке зажигания
- Система предупреждения о не пристегнутом ремне безопасности
- Электропривод люка
- Система иммобилайзера
- Комбинация приборов
- Аудиосистема, навигационная система, система BLIND CORNER MONITOR и система заднего обзора (модели до 09.2005 г.)
- Часы
- Система автоматического управления освещением
- Лампы освещения салона
- Подсветка
- Кондиционер с автоматическим управлением
- Система управления двигателем и вариатором и подсветка индикаторов переключения (1AZ-FSE)
- Антиблокировочная система тормозов (модели с TRC и с VSC)
- Аудиосистема, навигационная система, система BLIND CORNER MONITOR, система заднего обзора и задний телевизор (модели до 09.2005 г.)
- Система управления двигателем и АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, 2WD с 09.2005 г.)
- Аудиосистема, навигационная система и система заднего обзора (модели с 09.2005 г.)
|
| ALT-S 10А |
|
|
| DOME 10А |
- Комбинация приборов
- Фары (1ZZ-FE без ксеноновых фар)
- Лампы освещения салона
|
ATC-S 10А
- Система управления двигателем и вариатором и подсветка индикаторов переключения (1AZ-FSE)
- Система управления двигателем и АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, 2WD с 09.2005 г.)
|
| HORN 10А
|
TURN-HAZ 10A
- Указатели поворота и аварийная сигнализация
АС INV15A
- Разъем для подключения дополнительного оборудования (розетка)
EFI 15А
- Система управления двигателем (1ZZ-FE, кроме 2WD с 09.2005 г.)
- Система управления АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, кроме 2WD с 09.2005 г.)
- Система иммобилайзера
- Система управления двигателем и АКПП и подсветка индикаторов положения селектора АКПП (1ZZ-FE, 2WD с 09.2005 г.)
EFI2 15А
- Система зажигания
- Система управления двигателем и вариатором и подсветка индикаторов переключения (1AZ-FSE)
H-LP LH 15А
- Фары (1ZZ-FE без ксеноновых фар) H-LP RH 15А
- Фары (1ZZ-FE без ксеноновых фар) RAD №1 15А
- Аудиосистема (модели со встроенным усилителем)
- Аудиосистема (модели с отдельным усилителем с 09.2005 г.)
- Аудиосистема, навигационная система, система BLIND CORNER MONITOR и система заднего обзора (модели до 09.2005 г.)
- Аудиосистема, навигационная система, система BLIND CORNER MONITOR, система заднего обзора и задний телевизор
- Аудиосистема, навигационная система и система заднего обзора (модели с 09.2005 г.)
- Система управления АКПП
EFI 20А
- Система иммобилайзера
- Система управления двигателем и вариатором и подсветка индикаторов переключения (1AZ-FSE)
ABS №2 25А
- Антиблокировочная система тормозов (2WD без VSC)
- Антиблокировочная система тормозов (модели с TRC и с VSC)
ABS №2 30А
- Антиблокировочная система тормозов (4WD)
CDS 30А
- Электропривод вентиляторов (кроме 1ZZ-FE, 2WD)
RDI 30А
- Электропривод вентиляторов
ABS №1 30А
- Антиблокировочная система тормозов (2WD без VSC)
- Антиблокировочная система тормозов (4WD)
|
HTR 40A
- Кондиционер с автоматическим управлением
|
MAIN 40А
- Комбинация приборов
- Фары (1ZZ-FE без ксеноновых фар)
- Фары (модели с ксеноновыми фарами)
- Задние противотуманные фонари
- Система автоматического управления освещением
- Фары (1AZ-FSE до 09.2005 г.)
|
ABS №1 50А
- Антиблокировочная система тормозов (модели с TRC и с VSC)
|
EMPS 50А
- Электроусилитель рулевого управления
|
ALT 120 А
- Система зажигания
- Система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
- Часы
- Фары (1ZZ-FE без ксеноновых фар)
- Противотуманные фары
- Задние противотуманные фонари
- Система автоматического управления освещением
- Подсветка
- Габариты
- Обогреватель заднего стекла и обогреватель зеркал
|
Реле
- Электро вентилятор охлаждения
- Электро вентилятор охлаждения
- Сигнал
- Электро вентилятор охлаждения
- Управление двигателем
- Управление двигателем
Блок предохранителей и реле №2
- R1 — реле стартера
- R2 — реле форсунок
- 7.5A ST — Система запуска
