Здесь вы найдёте описание предохранителей и реле Фольксваген Таос со схемами блоков, местами их расположения и фото примерами исполнения. Покажем предохранитель отвечающий за прикуриватель.
Блок в салоне

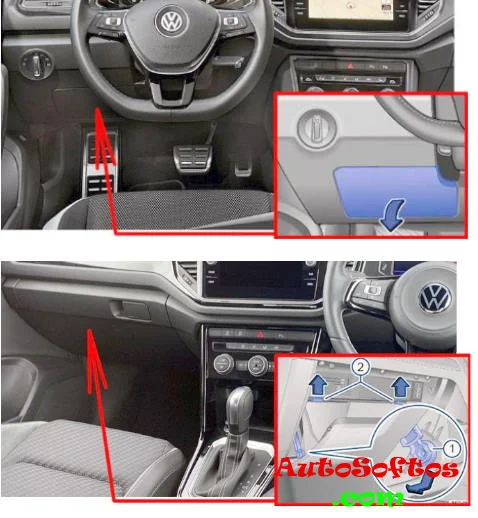

Блок предохранителей расположен внизу панели приборов, со стороны водителя. Для доступа нужно снять защиту.

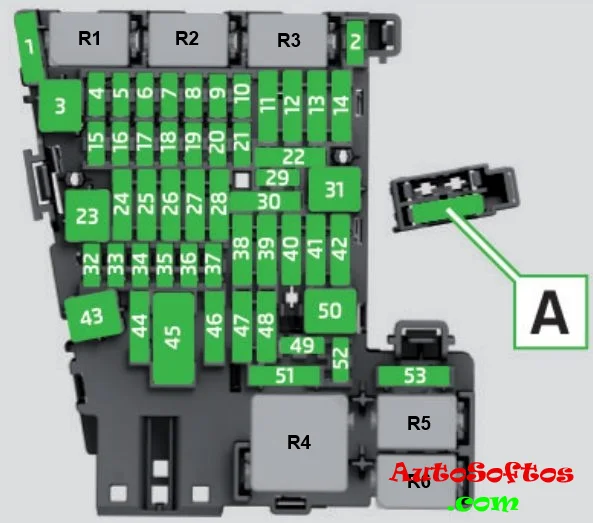

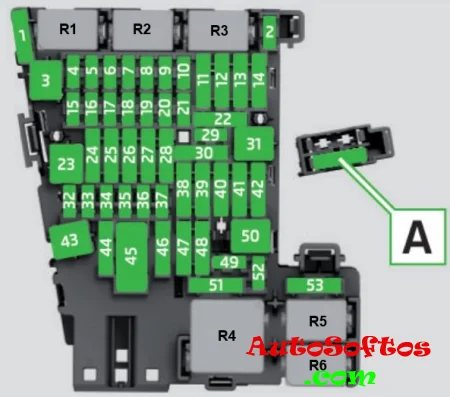

Схема
Описание
| 1. | — |
| 2. | 10A Модуль управления электроникой рулевой колонки |
| 3. | — |
| 4. | — |
| 5. | 7,5A Шина данных встроенного диагностического интерфейса |
| Реле системы дистанционного запуска | |
| 6. | 7,5A Рычаг селектора |
| 7. | 10A Органы управления обогревателем и кондиционером |
| Реле обогрева заднего стекла | |
| Реле муфты кондиционера | |
| 8. | 7,5A Диагностическое соединение |
| Кнопка электромеханического стояночного тормоза | |
| Датчик распознавания влажности, дождя и освещенности | |
| Поворотный выключатель света | |
| Кнопка стояночного тормоза | |
| Лампа контурной подсветки приборной панели 1 | |
| Лампа контурной подсветки панели приборов 2 | |
| Датчик противоугонной сигнализации | |
| Лампа контурной подсветки панели приборов 3 | |
| Лампа внешнего освещения пассажирской двери | |
| Лампа внешнего освещения двери водителя | |
| 9. | 7,5A Модуль управления электроникой рулевой колонки |
| 10. | 7,5A Панель управления передним информационным дисплеем |
| 11. | 40A Модуль управления электрической системой автомобиля |
| 12. | 20A Модуль управления информационной электроникой 1 |
| Модуль управления навигационной системой | |
| 13. | — |
| 14. | 40A Модуль управления вентилятором свежего воздуха |
| 15. | — |
| 16. | 7,5/10A Отделение для хранения с интерфейсом для мобильного телефона |
| USB-разъем для зарядки 1 (с 2023 г.) | |
| USB-соединение 1 | |
| 17. | 7,5A Приборный щиток |
| Модуль управления модулем экстренного вызова и блоком связи | |
| 18. | 7,5A Ручка задней крышки |
| Камера заднего вида | |
| 19. | 7,5A Доступ/запуск системного интерфейса |
| 20. | 15A Реле вакуумного насоса |
| 21. | 15A Модуль управления полным приводом |
| 22. | — |
| 23. | 20A Модуль управления люком в крыше |
| 24. | 40A Модуль управления электрической системой автомобиля |
| 25. | 30A Модуль управления дверью водителя |
| Электродвигатель левого заднего стеклоподъемника | |
| 26. | 30A Модуль управления электрической системой автомобиля |
| 27. | 30A Модуль управления электрической системой автомобиля |
| 28. | — |
| 29. | 5A Датчик давления контура хладагента |
| 30. | 10A Реле системы дистанционного запуска |
| 31. | — |
| 32. | 7,5A Модуль управления обнаружением слепых зон |
| Модуль управления обнаружением слепых зон 2 | |
| Модуль управления системой помощи при парковке | |
| Передняя камера систем помощи водителю | |
| Модуль управления адаптивным круиз-контролем | |
| 33. | 7,5A Модуль управления подушками безопасности |
| Контрольная лампа «Отключена» подушка безопасности переднего пассажира | |
| 34. | 7,5A Поворотный выключатель света |
| Внутреннее зеркало заднего вида | |
| Розетки Реле | |
| Кнопка стояночного тормоза | |
| 35. | 7,5A Диагностическое соединение |
| 36. | — |
| 37. | — |
| 38. | — |
| 39. | 30A Модуль управления дверью переднего пассажира |
| Электродвигатель правого заднего стеклоподъемника | |
| 40. | 20A Розетка 12 В |
| Розетка 12 В 2 | |
| Розетки Реле | |
| 41. | — |
| 42. | 40A Модуль управления электрической системой автомобиля |
| 43. | 30A Модуль управления звуковой системой Digitas |
| 44. | — |
| 45. | 15A Панель управления регулировкой левого переднего сиденья |
| Переключатель регулировки поясничной опоры сиденья водителя | |
| Вентилятор подушки левого переднего сиденья 1 | |
| Вентилятор спинки левого переднего сиденья 1 | |
| 46. | 7,5A 2020-2022: USB-разъем для зарядки 1 |
| 47. | 15A Электродвигатель стеклоочистителя заднего стекла |
| 48. | — |
| 49. | 7,5A Реле стартера 1 |
| Реле стартера 2 | |
| Реле системы дистанционного запуска | |
| 50. | — |
| 51. | — |
| 52. | — |
| 53. | 30A Реле обогрева заднего стекла |
| R1. | Реле вакуумного насоса |
| R2. | Реле муфты кондиционера |
| R3. | — |
| R4. | Клемма 15, реле электропитания |
| R5. | Реле обогрева заднего стекла |
| R6. | Розетки Реле |

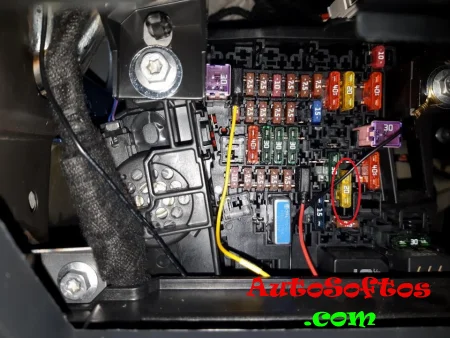

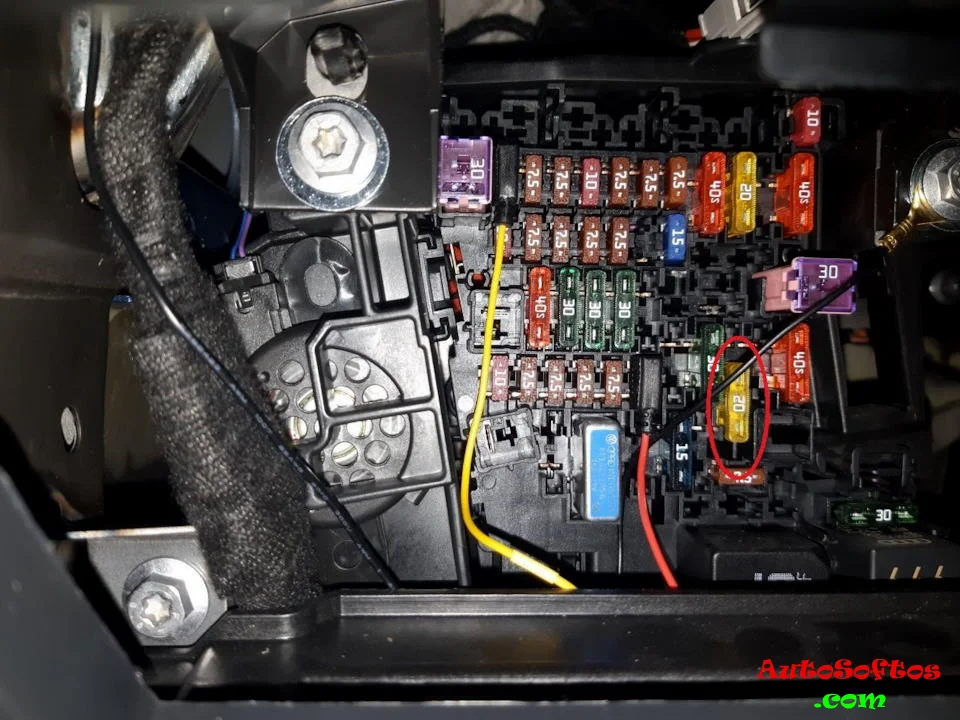

За работу прикуривателя отвечает предохранитель номер 40 на 20А.
Рядом с основным блоком могут находится дополнительные предохранители и реле.
Схема
Назначение
| A. | 15А Автоматический выключатель 1 регулировки сиденья переднего пассажира с электроприводом: |
| Вентилятор спинки правого переднего сиденья 1 | |
| Вентилятор подушки правого переднего сиденья 1 | |
| B. | — |
| C. | 7,5А Предохранитель электромагнита разблокировки ремня безопасности: |
| Модуль управления системой обнаружения пассажиров | |
| D. | Реле системы дистанционного запуска |
Блок под капотом

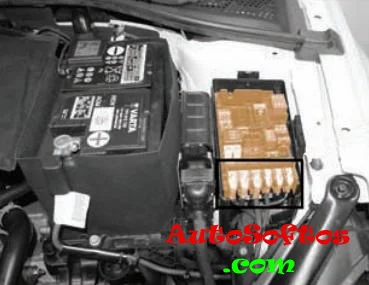

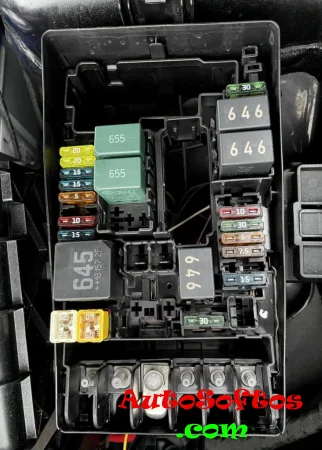

Главный блок предохранителей под капотом расположен с левой стороны моторного отсека, рядом с аккумулятором.

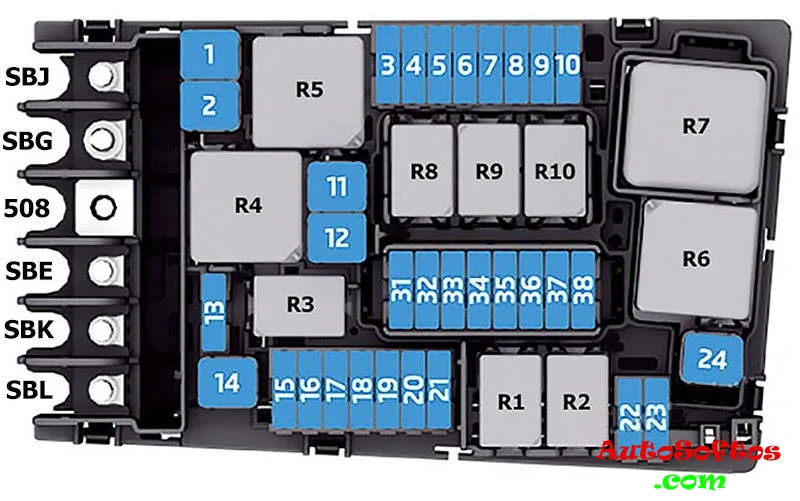

Схема
Обозначение
| SBJ. | 125A Питание предохранителей на панели предохранителей C (панель приборов): № 4, 12, 14, 32, 35, 39, 40, 42, 49, 52, 53. |
| SBG. | 400A Генератор с регулятором напряжения |
| SBE. | 80A Модуль управления гидроусилителем руля |
| SBK. | 80A Питание предохранителей на панели предохранителей C (приборная панель): № 2, 15, 19, 21, 23, 27, 30, 43, 45, 51. |
| SBL. | 50A Вентилятор радиатора |
| 1. | 25A Модуль управления АБС |
| 2. | 40/60A Модуль управления АБС |
| 3. | 15A Модуль управления двигателем/ мотором |
| 4. | 10A Датчик концентрации этанола |
| Реле насоса впрыска вторичного воздуха | |
| Вентилятор радиатора | |
| Модуль управления вентилятором радиатора | |
| Вентилятор радиатора | |
| Термодатчик уровня масла | |
| Клапан регулировки распределительного вала 1 | |
| Клапан регулировки впускного распредвала 1 | |
| Регулирующий клапан впускного коллектора | |
| Клапан регулятора продувки адсорбера EVAP 1 | |
| Клапан регулирования давления масла | |
| Реле низкой тепловой мощности | |
| Реле вакуумного насоса | |
| 5. | — |
| 6. | 7,5A Выключатель стоп-сигнала |
| 7. | 10A Бензиновый двигатель 1,5 л: |
| Электромагнитный клапан впрыска вторичного воздуха | |
| Насос охлаждения наддувочного воздуха | |
| Модуль обнаружения утечек топливного бака | |
| Клапан отключения резервуара | |
| 8. | 10A Датчик кислорода 1 после каталитического нейтрализатора |
| Нагреватель датчика кислорода 1 после каталитического нейтрализатора | |
| Датчик кислорода после катализатора | |
| Датчик кислорода 1 перед каталитическим нейтрализатором | |
| Нагреватель датчика кислорода | |
| Датчик кислорода с подогревом | |
| 9. | 20A Катушка зажигания 1~4 с выходным каскадом |
| 10. | 15A Модуль управления топливным насосом |
| 11. | 40A Двигатель насоса впрыска вторичного воздуха |
| Реле насоса впрыска вторичного воздуха | |
| 12. | — |
| 13. | 30A Дополнительный гидравлический насос 1 трансмиссионной жидкости |
| 14. | 40A Нагревательный элемент дополнительного отопителя |
| Панель реле и предохранителей 1 | |
| 15. | 15A Реле звукового сигнала |
| 16. | — |
| 17. | 7,5A Модуль управления АБС |
| Модуль управления двигателем/мотором | |
| Реле электропитания модуля управления двигателем Motronic | |
| 18. | 7,5A Модуль управления мониторингом батареи |
| Шина данных встроенного диагностического интерфейса | |
| 19. | 30A Реле электродвигателя стеклоочистителя 1 |
| Реле электродвигателя стеклоочистителя 2 | |
| 20. | — |
| 21. | 15/30A Мехатроника коробки передач с двойным сцеплением |
| Модуль управления коробкой передач | |
| 22. | 7,5A Модуль управления двигателем /мотором |
| 23. | 30A Стартер |
| 24. | 30A Нагревательный элемент дополнительного отопителя |
| 25. | — |
| 26. | — |
| 27. | — |
| 28. | — |
| 29. | — |
| 30. | — |
| 31. | — |
| 32. | 30/40A Нагревательный элемент дополнительного отопителя |
| 33. | — |
| 34. | — |
| 35. | — |
| 36. | 15A Левая передняя фара |
| 37. | — |
| 38. | 15A Правая передняя фара |
| R1. | Реле стартера 1 |
| R2. | Реле стартера 2 |
| R3. | Реле звукового сигнала |
| R4. | Реле насоса впрыска вторичного воздуха |
| R5. | Реле электропитания модуля управления двигателем Motronic |
| R8. | — |
| R9. | Реле электродвигателя стеклоочистителя 1 |
| R10. | Реле электродвигателя стеклоочистителя 2 |
Отдельно, вне блока, могут устанавливаться некоторые дополнительные реле, например реле дополнительного отеплителя.
