Здесь вы найдёте описание предохранителей и реле Фольксваген ID 4 ID 5 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Блоки под капотом
Под капотом с левой стороны, в моторном отсеке, находятся 2 блока с предохранителями.
Блок предохранителей и реле
Расположение

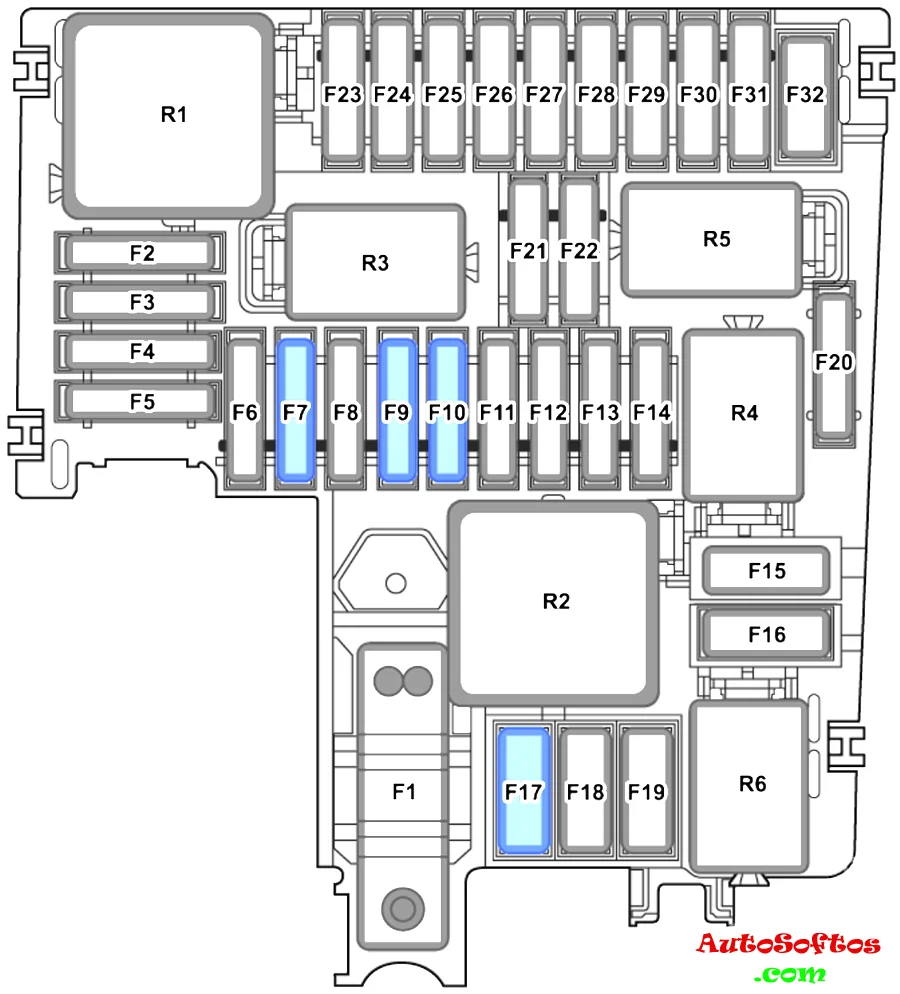

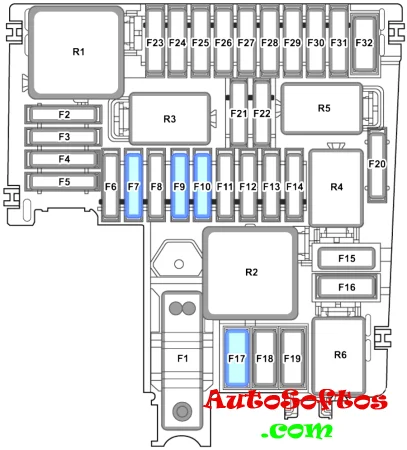

Схема
Описание
| F1. | — |
| F2. | 7,5A Блок управления АБС |
| F3. | 10A Зарядное устройство 1 для высоковольтной батареи |
| Силовая и управляющая электроника электропривода | |
| Силовая и управляющая электроника 2 для электропривода | |
| F4. | 30A Передняя левая фара |
| F5. | 30A Передняя правая фара |
| F6. | 7,5A Адаптивный круиз-контроль |
| F7. | 30A Дворники передние правые |
| F8. | — |
| F9. | 15A Блок управления бортовой сетью (гудок) |
| F10. | 30A Блок управления моторчиком стеклоочистителя |
| Дворники передние, левые | |
| F11. | 7,5A Реле системы кондиционирования |
| F12. | 7,5A Модуль генератора звука двигателя 1 |
| F13. | 25A Блок управления АБС |
| F14. | — |
| F15. | 40A блок управления АБС |
| F16. | 50A Вентилятор радиатора |
| F17. | 40A Обогрев лобового стекла |
| F18. | — |
| F19. | — |
| F20. | — |
| F21. | — |
| F22. | — |
| F23. | 10A Блок управления двигателем /мотором |
| F24. | 5A Вентилятор радиатора |
| F25. | 10A Насос охлаждающей жидкости для высоковольтной батареи |
| Нагревательный элемент PTC 3 | |
| F26. | 10A Насос охлаждающей жидкости для низкотемпературного контура |
| Электродвигатель управления рольставней радиатора | |
| F27. | — |
| F28. | — |
| F29. | — |
| F30. | — |
| F31. | — |
| F32. | 50A Усилитель тормозов |
| R1. | Главное реле |
| R2. | Реле обогрева ветрового стекла |
| R3. | Реле звукового сигнала |
| R4. | — |
| R5. | — |
| R6. | Реле системы кондиционирования |
Блок силовых предохранителей
Данный блок установлен на крышке аккумуляторной батареи, рядом с блоком предохранителей и реле.

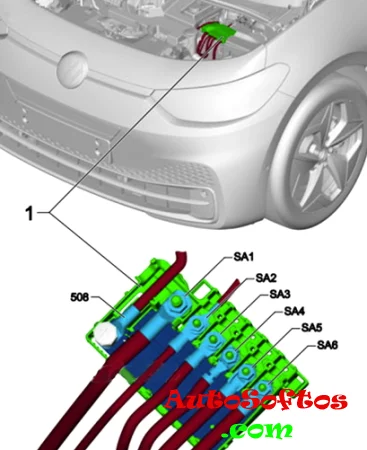

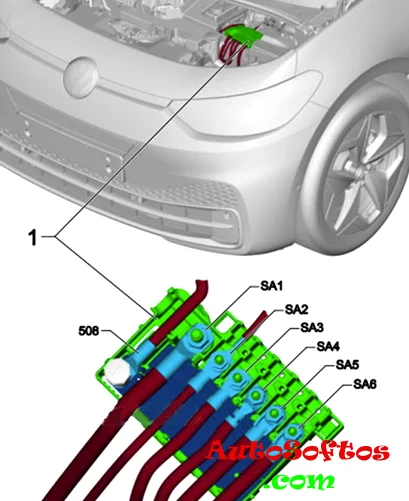

Схема
Обозначение
| 508. | Батарея |
| SA1. | 350А Преобразователь напряжения |
| SA2. | 80А Блок управления монитором аккумуляторной батареи |
| Блок управления гидроусилителем руля | |
| SA3. | 100А Держатель предохранителя С (под панелью приборов) |
| SA4. | 100А Держатель предохранителя С |
| SA5. | — |
| SA6 | 125А Держатель предохранителя Б (блок предохранителей под капотом) |
Блок в салоне
Блок предохранителей и реле

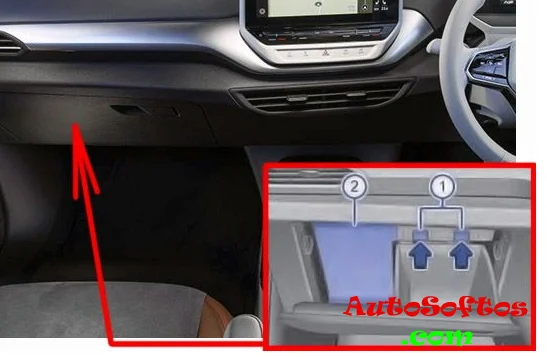

В салоне блок с предохранителями и реле расположен с левой стороны под панелью приборов.
Пример, для автомобилей с правосторонним управлением.

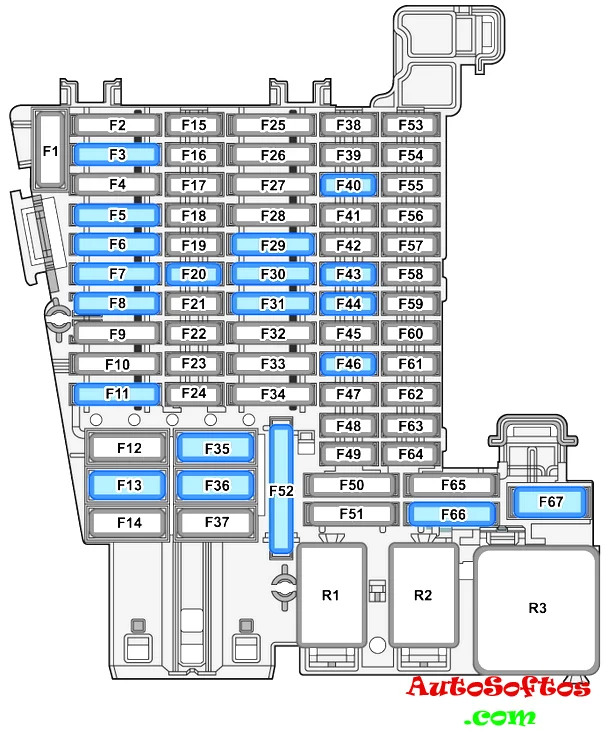

Схема
Назначение
| SC1. | — |
| SC2. | 15А Блок управления подушками безопасности |
| SC3. | 25А Блок управления детектором прицепа |
| SC4. | 7,5А Передняя камера для систем помощи водителю |
| SC5. | 25А Блок управления бортовой сетью (левое наружное освещение) |
| SC6. | 30А Блок управления бортовой сетью (салонное освещение) |
| SC7. | 30А Блок управления отопителем и кондиционером (обогрев сидений) |
| SC8. | 15А Блок управления регулировкой сдвижного люка в крыше |
| SC9. | 30А Блок управления водительской дверью (Для моделей с левосторонним управлением) |
| Блок управления двери переднего пассажира Для моделей с правосторонним управлением) | |
| Блок управления задней водительской дверью (Для моделей с левосторонним управлением) | |
| Блок управления задней двери со стороны пассажира Для моделей с правосторонним управлением) | |
| SC10. | 10А Левая задняя фара |
| Центральный блок задних фонарей | |
| SC11. | 15А Блок управления детектором прицепа |
| SC12. | — |
| SC13. | 40А Блок управления бортовой сетью (центральный замок) |
| SC14. | 30А Блок управления цифровой аудиосистемой |
| SC15. | — |
| SC16. | — |
| SC17. | 5А Блок управления системой помощи при парковке |
| Блок управления ассистентом смены полосы движения | |
| Блок управления 2 ассистента смены полосы движения | |
| SC18. | 5А Блок управления электронной блокировки рулевой колонки |
| Блок управления электроприводом открывания крышки багажника | |
| Интерфейс для системы входа и запуска | |
| Блок управления 2 для защиты от взлома | |
| Блок управления 3 для защиты от взлома | |
| Блок управления 4 для защиты от взлома | |
| Блок управления 5 для защиты от взлома | |
| Блок управления мобильной системой авторизации входа и запуска | |
| Модуль генератора звука двигателя 2 | |
| SC19. | 5А Блок управления модулем экстренного вызова и блок связи |
| Блок управления с дисплеем информационной системы водителя | |
| SC20. | 7,5/10А Телефонный кронштейн |
| Блок управления стабилизацией передачи и приема | |
| USB-соединение 1 | |
| SC21. | 7,5А Ручка задней крышки |
| Блок управления камерой верхнего обзора | |
| SC22. | 10А Блок управления двигателем/ мотором |
| SC23. | 5А Блок управления доступом в Интернет |
| SC24. | 10А Правая группа задних фонарей |
| Центральный блок задних фонарей | |
| SC25. | 25А Передний левый ремень безопасности |
| SC26. | 30А Блок управления водительской дверью (Для моделей с правосторонним рулевым управлением) |
| Блок управления двери переднего пассажира (Для моделей с левосторонним управлением) | |
| Блок управления задней водительской дверью (для моделей с правосторонним управлением) | |
| Блок управления задней дверью со стороны пассажира (для моделей с левосторонним управлением) | |
| SC27. | 25А Ремень безопасности передний правый |
| SC28. | 10А Блок управления аккумуляторной регулировкой |
| Разъем для обслуживания высоковольтной системы | |
| SC29. | 15А Блок управления детектором прицепа |
| SC30. | 20/25А Блок управления 1 информационной электроники |
| SC31. | 25А Блок управления детектором прицепа |
| SC32. | 25А Блок управления бортовой сетью (правое наружное освещение) |
| SC33. | — |
| SC34. | 15А Блок управления системой отопителя и кондиционирования |
| SC35. | 40А Обогрев задних сидений |
| SC36. | 40А Блок управления вентилятором приточного воздуха |
| SC37. | 30А Блок управления задней крышкой |
| SC38. | 7,5А Блок управления передним левым массажным сиденьем |
| Блок управления передним правым массажным сиденьем | |
| SC39. | 15А Блок управления электроникой рулевой колонки |
| SC40. | 7,5/10А Звуковой сигнал |
| SC41. | 5А Диагностический интерфейс шины данных |
| SC42. | — |
| SC43. | 7,5А Блок управления и индикации задней системы кондиционирования |
| Датчик концентрации углекислого газа в салоне | |
| Датчик температуры салона автомобиля | |
| Реле обогрева заднего стекла | |
| SC44. | 7,5А Блок управления стеклоподъемником в двери водителя |
| Диагностическое соединение | |
| Выключатель света (ближний свет) | |
| Датчик дождя и света, | |
| Фоновое освещение | |
| ИДЕНТИФИКАТОР. Свет | |
| SC45. | 5А Блок управления электроникой рулевой колонки |
| SC46. | 7,5/10А Блок индикации передней информационной индикации и блок управления блока управления |
| Блок управления проекционным дисплеем | |
| SC47. | 10А Блок управления демпфированием с электронным управлением |
| SC48. | 7,5А/10А USB-разъем для зарядки 1 |
| SC49. | — |
| SC50. | — |
| SC51. | — |
| SC52. | 20А Розетка 12 В 3 |
| SC53. | — |
| SC54. | — |
| SC55. | — |
| SC56. | — |
| SC57. | — |
| SC58. | 7,5А Блок управления мобильной системой авторизации входа и запуска |
| SC59. | 7,5А Блок управления распознавания занятости сиденья |
| Реле для розеток | |
| Внутреннее зеркало с автоматическим затемнением. | |
| SC60. | 7,5А Диагностическое соединение |
| SC61. | 5А Силовая и управляющая электроника электропривода |
| Силовая и управляющая электроника 2 для электропривода | |
| SC62. | — |
| SC63. | — |
| SC64. | — |
| SC65. | — |
| SC66. | 15А Электродвигатель стеклоочистителя заднего стекла |
| SC67. | 30А Частотный фильтр частотной модуляции (FM) в положительном проводе |
| Обогрев заднего стекла | |
| R1. | Реле для розеток |
| R2. | Реле подачи напряжения на клемму 15 |
| R3. | Реле обогрева заднего стекла |

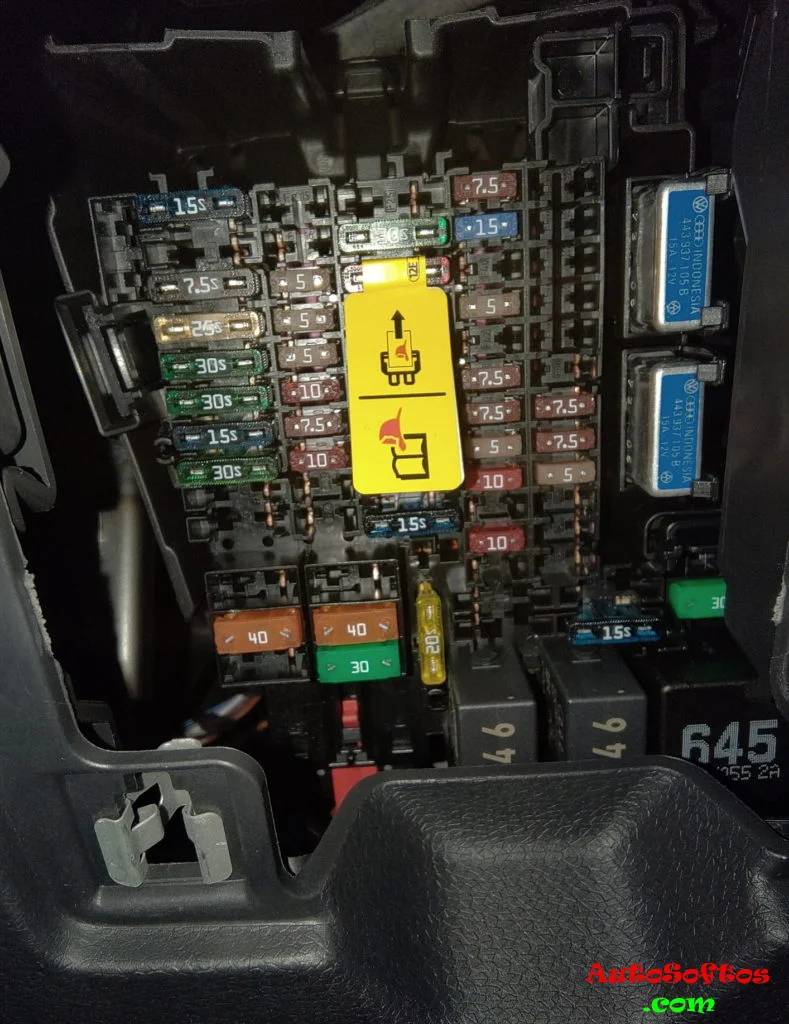

За работу USB розеток и прикуривателя отвечают предохранители 48 и 52.
Рядом могут устанавливаться дополнительные предохранители, например в верхней части на 30А Потенциометр электрических тормозов прицепа (для американского рынка), и справа 2 шт по 15А ответственные за блоки управления регулировкой сиденья водителя и пассажира (на фото большие синие).
