Здесь мы покажем общее расположение электронных блоков управления фольксваген поло 3 классик и подробно опишем блоки предохранителей и реле. Отдельно выделим предохранитель прикуривателя.

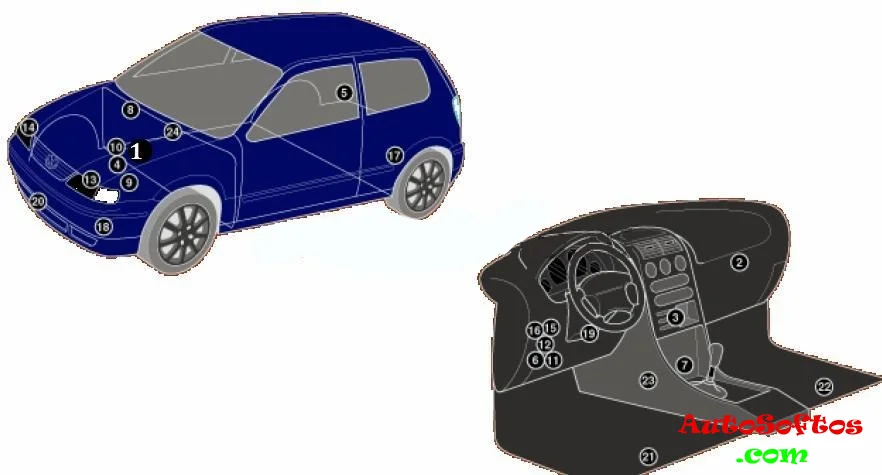

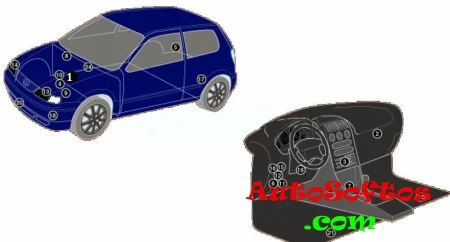

Общее расположение блоков управления
Схема
Описание
| 1. | Электронный блок управления ABS |
| 2. | Резистор электродвигателя вентилятора отопителя/кондиционера-в блоке отопителя |
| 3. | Блок управления кондиционером/отопителем |
| 4. | Аккумуляторная батарея |
| 5. | Блок управления центральным замком-в правой части багажного отделения |
| 6. | Диагностический разъем (DLC)—>08/99 |
| 7. | Диагностический разъем (DLC)-09/99> -за пепельницей |
| 8. | Электронный блок управления двигателем — на резонаторе системы впуска |
| 9. | Блок управления электродвигателем вентилятора системы охлаждения |
| 10. | Блок предохранителей реле, моторный отсек |
| 11. | Блок предохранителей реле, приборная панель 1 |
| 12. | Блок предохранителей реле, приборная панель 2 |
| 13. | Блок управления ксеноновыми фарами (лев.) |
| 14. | Блок управления ксеноновыми фарами (прав.) |
| 15. | Блок управления свечами накаливания -около блока предохранителей, реле приборной панели 2 |
| 16. | Реле свечей накаливания-около блока предохранителей, реле приборной панели 2 |
| 17. | Блок управления корректором фар-в левой части багажного отделения |
| 18. | Звуковой сигнал — за бампером |
| 19. | Электронный блок управления иммобилайзером |
| 20. | Датчик температуры окружающего воздуха |
| 21. | Блок управления подогревом сиденья водителя — под сиденьем |
| 22. | Блок управления подогревом сиденья пассажира -под сиденьем |
| 23. | Электронный блок управления SRS |
| 24. | Электронный блок управления КПП — на резонаторе системы впуска |

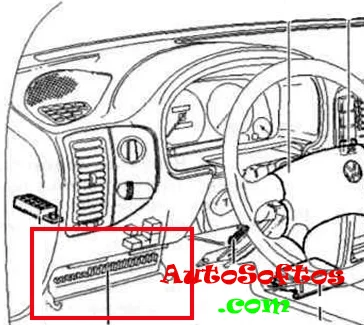

Блок в салоне
Он находится под приборной панелью со стороны водителя и закрыт защитой крышкой.

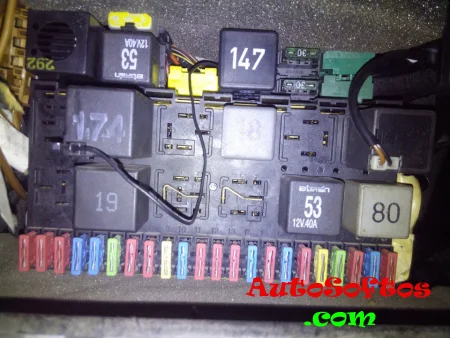

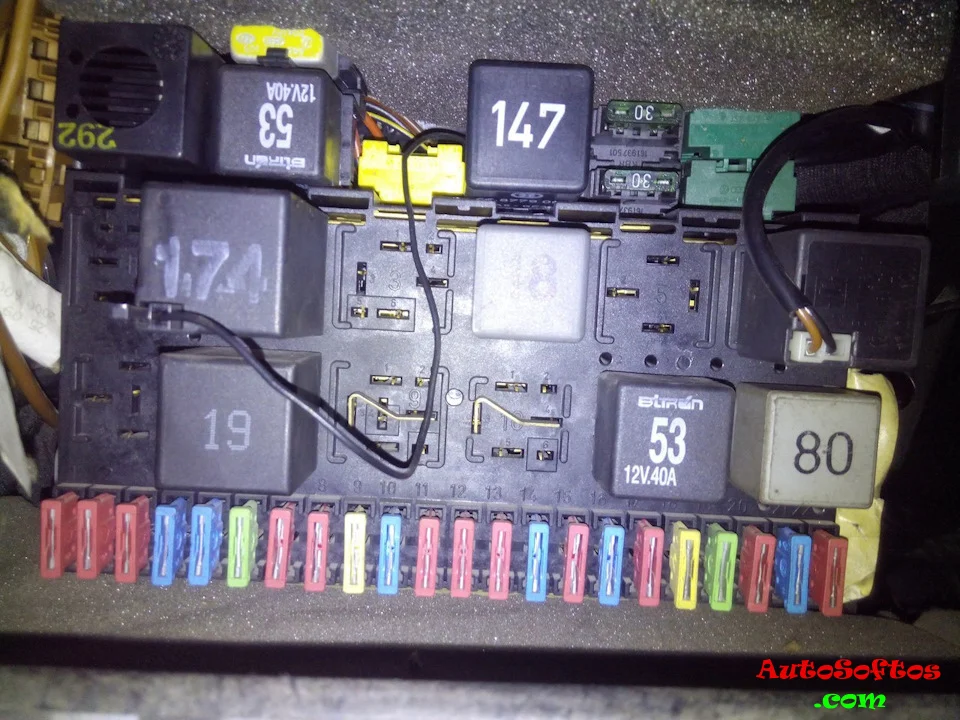

Вариант 1

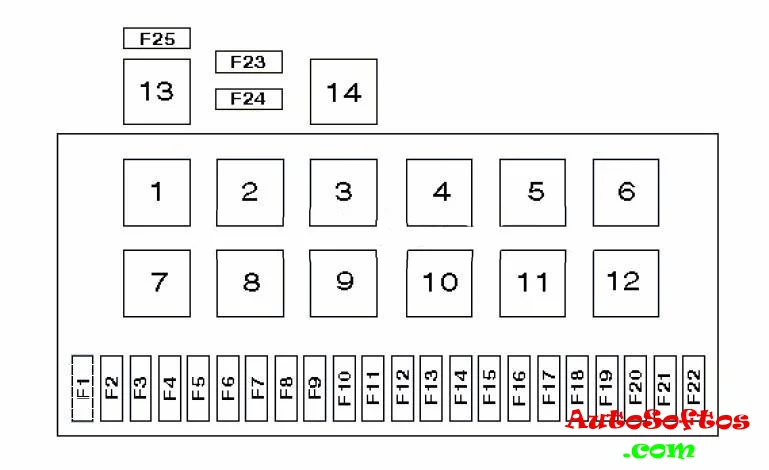

Схема
Обозначение
| 1. | Реле электромагнитной муфты компрессора кондиционера |
| 2. | Реле очистителя омывателя заднего стекла |
| 3. |
|
| 4. | Реле вспомогательных цепей зажигания |
| 5. |
|
| 6. | Реле-прерыватель указателей поворота |
| 7. | Реле насоса омывателя фар |
| 8. | Реле прерывистого режима работы очистителя омывателя лобового стекла |
| 9. | Зуммер предупреждения об оставленных включенными габаритах |
| 10. | Перемычка (задний противотуманный фонарь) |
| 11. | Перемычка (звуковой сигнал) |
| 12. | Реле топливного насоса |
| 13. | Реле свечей накаливания |
| 14. | Реле подогревателя впускного коллектора |
| F1. | (10A) Левая фара — ближний свет, корректор фар-лев. |
| F2. | (10A) Правая фара-ближний свет, корректор фар-прав. |
| F3. | (10A) Лампа подсветки номерного знака |
| F4. | (15A) Очиститель заднего стекла |
| F5. | (15A) Очиститель омыватель лобового стекла, подогреватель форсунок омывателя лобового стекла |
| F6. | (20A) Электродвигатель вентилятора отопителя, реле кондиционера |
| F7. | (10A) Передние и задние габариты-правые |
| F8. | (10A) Передние и задние габариты — левые |
| F9. | (20A) Обогреватель заднего стекла |
| F10. | (15A) Задний противотуманный фонарь |
| F11. | (10A) Дальний свет-левая фара |
| F12. | (10A) Дальний свет- правая фара |
| F13. | (10A) Звуковой сигнал |
| F14. | (15A) Фонари заднего хода, зеркала заднего вида на дверях |
| F15. | (10A) Электрооборудование двигателя |
| F16. | (15A) Комбинация приборов |
| F17. | (10A) Лампы указателей поворота |
| F18. | (20A) Топливный насос, кислородный датчик |
| F19. | (30A) Реле электродвигателя вентилятора системы охлаждения |
| F20. | (10A) Стоп-сигналы |
| F21. | (15A) Лампы освещения салона, центральный замок, панель приборов, диагностический разъем |
| F22. | (10A) Аудиосистема, прикуриватель |
| F23. | (30A)ABS |
| F24. | (30A)ABS |
| F25. | (50A) Свечи накаливания |
В данном исполнении за прикуриватель отвечает предохранитель номер 22.

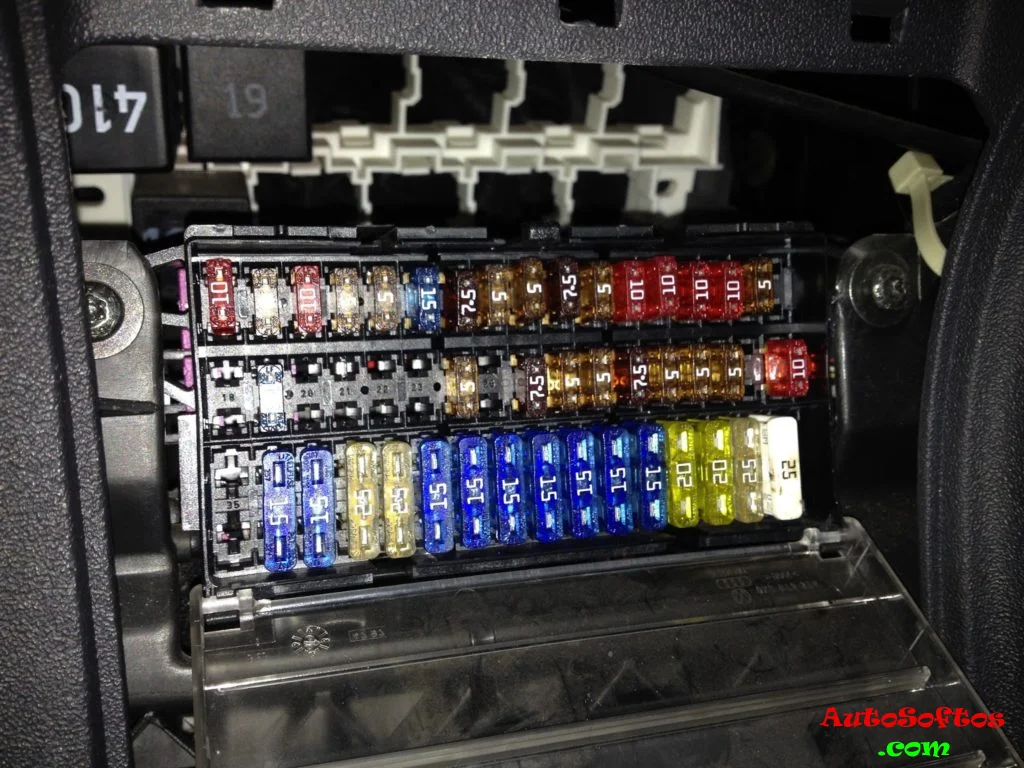

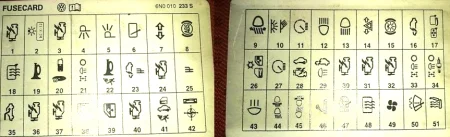

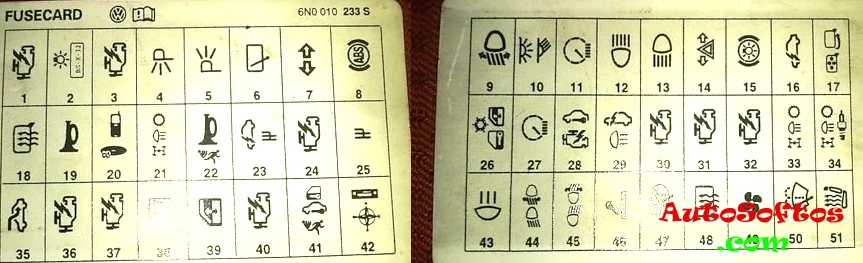

Вариант 2
Схема
Назначение
| 1. | 10A нагреватель кислородного датчика |
| 2. | 5A свет номерного знака |
| 3. | 10A топливный инжектор |
| 4. | 5A габаритный фонарь LH |
| 5. | 5A габаритный фонарь RH |
| 6. | 15A дворник заднего окна |
| 7. | 7.5A индикаторы руководства |
| 8. | 5A ABS с EDL/ESP |
| 9. | 5A корректор фар |
| 10. | 7.5A внутреннее освещение, свет перчаточного бокса, свет зеркала тщеславия |
| 11. | 5A диагностический разъём, кондиционирование воздуха |
| 12. | 10A Фара правая |
| 13. | 10A Фара левая |
| 14. | 10А световая сигнализация опасности |
| 15. | 10А стоп-сигналы |
| 16. | 5А выключатель воспламенения, коммутатор |
| 17. | — |
| 18. | 5А зеркала с подогревом |
| 19. | 15А сигнал |
| 20. | 10А Телематика |
| 21. | 5A Электронный блок управления КПП |
| 22. | 15А система аварийной сигнализации |
| 23. | 5А EGR, метр массы воздуха, дополнительное реле нагревателя, реле запальной свечи |
| 24. | 5А выключатель педали сцепления (Дизель) |
| 25. | 5А Выключатель уровня селектора (автоматическая коробка передач) |
| 26. | 7.5А кондиционер, система запирания дверей с центральным управлением, окна с электрическим стеклоподъемником, зеркала с электроподогревом, навигационная система |
| 27. | 5А комбинация приборов |
| 28. | 5А устройство датчика спидометра, устройство автоматической блокировки двигателя |
| 29. | 7.5А фонари заднего хода, жиклеры омывателя с подогревом, выравнивание передней фары |
| 30. | 5А Клапан EGR |
| 31. | 10А управление двигателем |
| 32. | 5А топливный блок управления выключения (Дизель) |
| 33. | 10A Электронный блоку правления КПП |
| 34. | 10А трансформатор зажигания |
| 35. | 25А люк |
| 36. | 15А управление двигателем |
| 37. | 15А управление двигателем |
| 38. | 25А окно с электрическим стеклоподъемником водителей |
| 39. | 25А окно с электрическим стеклоподъемником пассажиров |
| 40. | 15А топливный насос |
| 41. | 15А центральный замок, система аварийной сигнализации |
| 42. | 15А радио, навигация |
| 43. | 15А передние и задние противотуманные фары |
| 44. | 15А корректор левой фары |
| 45. | 15А корректор правой фары |
| 46. | 15А прикуриватель |
| 47. | 20А омыватель фар |
| 48. | 20А заднее стекло с подогревом |
| 49. | 25А двигатель вентилятора с подогревом |
| 50. | 15А дворники |
| 51. | 15А сиденья с подогревом |
За прикуриватель отвечает предохранитель номер 46 на 15А.

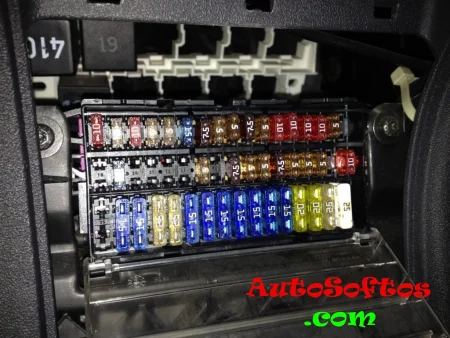

Как видно из фото примера, блок с реле в данном исполнении расположен за блоком с предохранителями. Тут могут быть следующие элементы:
- Реле аварийной сигнализации
- Реле очистителя омывателя лобового стекла
- Реле вспомогательных цепей зажигания
- Реле топливного насоса
- Реле обогревателя зеркал заднего вида

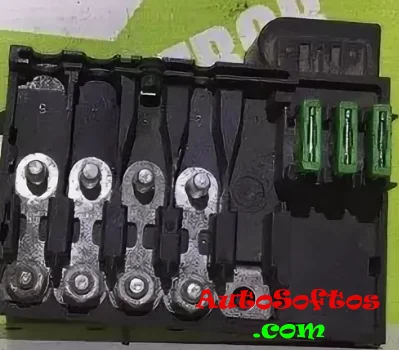

Блок под капотом
Он находится в крышке на аккумуляторной батарее. Состоит из предохранителей и плавких вставок высокой мощности.
Расшифровка
| 1. | (110A) Генератор |
| 2. | (80A) |
| 3. | (50A) Свечи накаливания |
| 4. | (50A) Дизель: Свечи накаливания. (30А) Бензин: Кондиционер отопитель |
| 5. | (30A) Система ABS/ESP |
| 6. | (30A) Система ABS/ESP |
| 7. | (30A) Электродвигатель вентилятора системы охлаждения |
| 8. | (20A) Кондиционер /отопитель |
| 9. | (10A) Кондиционер /отопитель |
