Honda Obd Protocol Examiner (HOPE) – Программа для чтения информации по оригинальному протоколу с электронных блоков управления двигателем (ECU) автомобилей Honda.

Настройка:

Запустить IniEdit.exe:

- Выбрать номер Com порта, к которому подключен адаптер

- Выбрать протокол: с 1998 года большинство хонд выпускалось с OBD2 протоколом

- Установить значение преамбулы: т.к. к-лайн однопроводная шина – весь запрос, который в неё посылается, естественным образом и принимается, это и приводит к эффекту преамбулы. При использовании COM адаптера преамбула должна быть включена, но некоторые USB адаптеры отключают приём из порта в тот момент, когда идёт отправка – для таких адаптеров преамбулу нужно отключить.

- На маленьких экранах ноутбуков рекомендую установить флажок «на весь экран» чтобы спрятать панель «пуск» и рамку формы во время работы с программой.

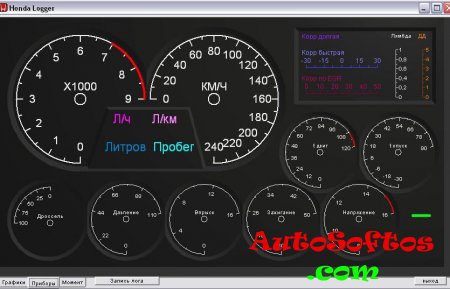

После подключения адаптера запускаем HondaLogger.exe

Логгер начинает автоматически слать запросы на установку связи.

-Для начала записи лога, помимо кнопки, можно дважды щёлкнуть ЛКМ в любое место программы, или нажать клавишу «R» на клавиатуре.

Логи сохраняются в папке «Logs» с расширением .XLG, их имя состоит из даты и количества минут от начала дня.

-На вкладке «момент» строятся графики момента: они начинают строиться, если поднять обороты двигателя больше 2000, если затем опустить обороты ниже этой отметки и снова поднять – график очистится.

-чтобы сбросить/изменить пробег и израсходованное топливо удалите/отредактируйте файл Log.sv

Просмотр логов:

Запустить LogWatch.exe

Загрузить лог из папки «Logs», нажав кнопку «Загрузить Лог»

- Полосой прокрутки можно выбрать позицию просмотра.

- Левой кнопкой мыши можно смещать графики.

- Правой кнопкой оставлять полоски, они будут удалены при перерисовке, например при сдвиге.

- Колёсиком изменять масштаб.

- Можно увеличивать или уменьшать высоту верхнего/нижнего графика зацепив полоску между графиками.

- В правой нижней части экрана находятся элементы управления просмотром в реальном времени: выбор скорости просмотра, перемотка, пуск, пауза.

- В левой нижней части экрана можно выбрать, какие графики отображать и их цвет, чтобы скрыть график выберете самую нижнюю (пустую) позицию.

- При сохранении в CSV нужно выбрать тип файла: если у вас английский Windows – разделённый запятой, русский – разделённый точкой с запятой.
