Блок управления поддерживает следующие команды для репрога:
Установить связь,Считать /Записать FLASH ,Считать /Записать EEPROM
в режим диагностики ЭБУ - Очистка EEPROM

При программировании доступны следующие опции:
Считать сдвоенное ПО

Внимание! Все операции при программировании должны выполняться с ЭБУ, который находится в режиме программирования, после того как будет выполнена операция "Установить связь", которая нужна для перевода ЭБУ из режима диагностики в режим репрограммирования.

Размер прошивок для FLASH памяти данного ЭБУ имеет:
64 Кб (65536 байт) - для однорежимной прошивки
128 Кб (131072 байт) - для двухрежимной прошивки

Размер файла EEPROM памяти для конкретного ЭБУ - 512 байт.

Функция "Считать сдвоенное ПО из ЭБУ"

Используется только при выполнении команды "Считать FLASH" и позволяет считать двухрежимную прошивку, которая была записана в блок управления. Запись сдвоенного програмного обеспечения осуществляется программой автоматически, если в буфере программы будет находится прошивка соответствующего размера.

Принципы изготовления сдвоеных (двухрежимных) прошивок для данного блока управления.

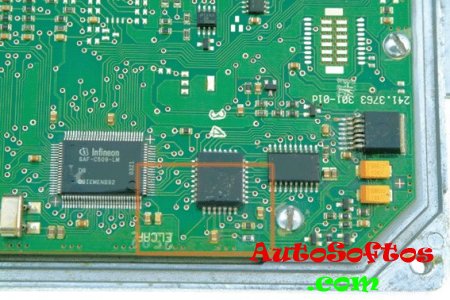

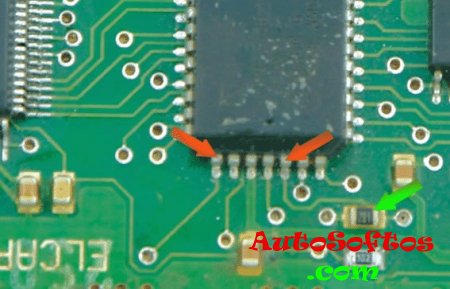

Доработка печатной платы блока не потребуется только в случае если в ЭБУ стоит микросхема FLASH памяти объемом 256 КБ (маркировка 29F040). При установленной другой микросхемы с меньшим объемом памяти вам придется сделать надрез дорожки (или отпаять с платы подтягивающий резистор, на фото показан зеленой стрелкой) и сделать перемычку между адресными выводами (на фото показаны двумя красными стрелками). После данных манипуляций с блоком управления смело можно записать предварительно созданую двухрежимную прошивку.



Для переключения режимов вы можете ипользовать переключатель с фиксацией или без таковой, (в зависимости от используемой при изготовлении прошивки выбранной опции в программе-модификаторе),переключатель устанавливается между +12В и 40 или 50 или 51 или 54 ногами разъема ЭБУ.



Для индикации включения режимов так же использует один из выводов управления переключением (40 или 50 или 51 или 54) и масса (14 или 19 вывод ЭБУ).

Распиновка разъема ЭБУ

19 - Масса

55 - К-Line

27 - Включение зажигания (+12В)

18 - Неотключаемое напряжение питание (+12В)

42 - Разрешение программирования (+12В через резистор сопротивлением 4 - 7КОм)

37 - Питание от главного реле (+12В)

При использовании программатора ПБД-2 то для перевода его в режим программирования переключатель на 55-ти контактном разъеме в положение "I".
