Работа с ЭБУ SAGEM 3000 Подключение к ЭБУ в режиме "на столе"


На автомобили данной марки устанавливаются ЭБУ Sagem 3000. ЭБУ располагается в моторном отсеке автомобиля возле АКБ.

Принципиально ЭБУ построен на базе процессора Hitachi Renessans, использующего для хранения данных FLASH интегрированную в структуру процессора.


ПЕРЕПРОГРАММИРОВАНИЕ

На сегодня имеется один из доступных способов репрограмминга данного типа ЭБУ.

1.Диагностический способ

Программирование ЭБУ осуществляется без снятия последнего с автомобиля через диагностический разъем с использованием загрузчиков-флешеров.

Диагностический разъем в данном автомобиле расположен снизу центральной консоли за заглушкой и имеет стандартную распиновку OBDII

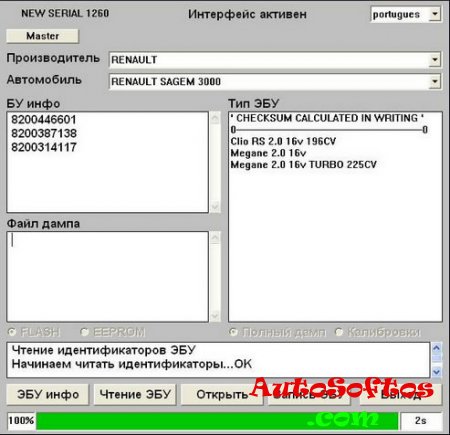

На сегодня диагностическим способом из доступных на рынке флешеров с данным ЭБУ умеют работать:

- АДАКТ-Флешер

- Galetto


Данные загрузчики могут работать (читать-писать) в диагностическом режиме только с калибровками размером 64кБ. В большинстве случаев этого достаточно для перепрограммирования.

Внимание! Данный способ не является полностью безопасным для ЭБУ, т.е. при неправильном определении базового софта и репрограммировании ЭБУ калибровками от другого софта, роаботоспособность ЭБУ восстановить будет практически невозможно!

При данном способе работы полная замена софта в ЭБУ не возможна.

ОСОБЕННОСТИ РАБОТЫ С АВТОМОБИЛЕМ.

- Автомобили данной модели оборудованы системой запуска двигателя "Старт-Стоп". Для включения зажигания необходимо:

1.Селектор выбора передач МКПП перевести в положение "нейтраль" (селектор АКПП в положение "паркинг").

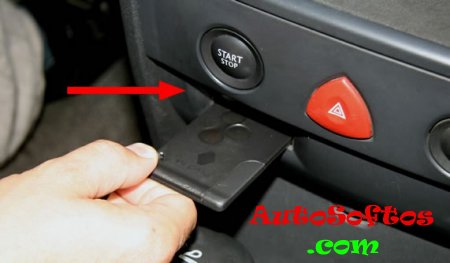

2.Вставить смарт-карту в приемное гнездо до упора.

3.Не нажимая на педаль тормоза нажать и удерживать примерно 15сек. кнопку "Старт-Стоп".

Альтернативный способ на автомобилях с МКПП:

1. Селектор выбора передач МКПП перевести в положение "1 передача"

2. Вставить смарт-карту в приемное гнездо до упора.

3. Нажать на педаль тормоза и нажать кнопку "Старт-Стоп", зажигание включается сразу.

- ЭБУ автомобиля в режиме программирования достаточно требователен к питающему напряжению, поэтому рекомендуется подключить к АКБ автомобиля на момент

репрога внешний источник питания.

- В процессе репрога ЭБУ включает вентиляторы охлаждения двигателя. Во избежании просадки питающего напряжения во время процедуры программирования

рекомендуется отключать разъем проводки вентиляторов.

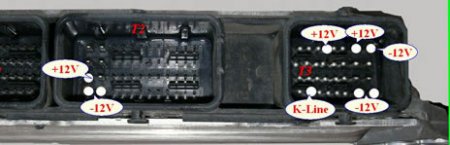

Подключение к ЭБУ в режиме "на столе":


Т2 Pin М2 +12V

Т3 Pin D1,G1 +12V

T2 Pin M1,L1 -12V (Масса)

T3 Pin H1 -12V (Масса)

T3 Pin G4,H4 -12V (Масса)

T3 Pin B4 K-Line
