Предохранители на Bmw е39

  • Разместил: klays067;
  • Прочитано: 372;
  • Дата: 21-06-2021, 02:14;
  • Сообщить о ошибке


Предохранители E39 в бардчаке:



1 Стеклоочиститель 30
2 Стекло- и фароомыватель 30
3 Звуковой сигнал 15
4 Внутреннее освещение, освещение багажника, стеклоомыватель 20
5 Сдвижная панель люка крыши 20
6 Электрический стеклоподъемник, единый замок 30
7 Дополнительный вентилятор 20
8 ASC (Система автоматической стабилизации) 25
9 Обогреваемые жиклеры, кондиционер 15
10 Регулировка сиденья водителя 30
11 Сервотроник 7,5
12 — —
13 Регулировка рулевой колонки, регулировка сиденья водителя 30
14 Система управления двигателем, блокировка от угона 5
15 Штекер диагностики, система управления двигателем 7,5
16 Модуль освещения 5
17 ABS дизельного двигателя, ASC (Система автоматической стабилизации), топливный насос 10
18 Блок панели приборов 5
19 EDC (Электронный контроль амортизации), PDC (Дистанционный контроль парковки) 5
20 Обогрев заднего стекла, отопление, кондиционер, дополнительный вентилятор 7,5
21 Регулировка сиденья водителя, диафрагмированное зеркало 5
22 Дополнительный вентилятор 30
23 Отопление, стояночное отопление 10
24 Освещение кулисы переключения, блока панели приборов 5
25 MID (Мультиинформационный дисплей), радиоприемник 7,5
26 Стеклоочиститель 5
27 Электрический стеклоподъемник, единый замок 30
28 Вентилятор отопителя, кондиционер 30
29 Регулировка наружного зеркала, электрический стеклоподъемник, единый замок 30
30 ABS дизельного двигателя, ABS бензинового двигателя 25
31 ABS бензинового двигателя, ASC (Система автоматической стабилизации), топливный насос 10
32 Обогрев сиденья 15
34 Обогрев рулевого колеса 10
37 Wegfahrsicherung 5
38 Освещение кулиса переключения передач, штекер диагностики, звуковой сигнал 5
39 Подушка безопасности, освещение косметического зеркала 7,5
40 Блок панели приборов 5
41 Подушка безопасности, стоп-сигнал, регулятор скорости, модуль освещения 5
42 —
43 Бортовой монитор, радиоприемник, телефон, насос омывателя заднего стекла, очиститель заднего стекла 5
44 Мультифункциональное рулевое колесо, MID (Мультифункциональный дисплей) 5
45 Жалюзи заднего стекла 7,5

Предохранители E39 в багажнике:



46 Стояночное отопление, стояночная вентиляция 15
47 Стояночное отопление 15
48 Противоугонная сигнализация 5
49 Обогрев заднего стекла 30
50 Воздушная амортизация 7,5
51 Воздушная амортизация 30
52 Прикуриватель 30
53 Единый замок 7,5
54 Топливный насос 15
55 Насос омывателя заднего стекла 20
60 EDC (Электронный контроль амортизации) 15
61 PDC (Дистанционный контроль парковки) 5
64 Бортовой монитор, проигрыватель CD-дисков, CD-чейнджер, навигационная система 30
65 Телефон 10
66 Бортовой монитор, навигационная система, радиоприемник, телефон 10

Цветовая маркировка предохранителей, А



5 A светло-коричневая
7.5 A коричневый
10 A красный
15 A синий
20 A желтый
30 A зеленый
40 A оранжевый



бмв е39 полка предохранителей в бардачке



бмв е39 предохранители в бардачке №1 Пинцет для предохранителей №2 Подсказка по предохранителям (На языке локализации автомобиля.) №3 Ряд Запасных предохранителей

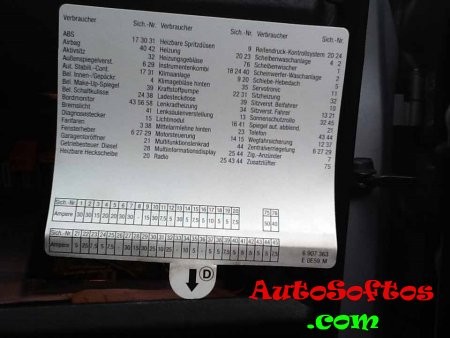

bmw e39 подсказка для предохранителей в бардачке



Примечание:



Как пользоваться данной подсказкой по предохранителям, что бы устранять неисправности связанные с предохранителями в бмв е39?
Все просто: Схема предохранителей бмв е39 рассказывает какие номера предохранителей нужно проверить, что бы восстановить работоспособность той или иной цепи потребителей.

Например:

У нас отказал блок АБС, значит нужно проверить предохранители под номерами — 17, 30, 31.
Если у нас отказал телефон, нужно проверить предохранители под номерами — 43, 56, 58, 57, 44.№ предохранителя Защищаемая цепь (ru | de) Сила тока, А
17 | 30 | 31 ABS, ASC 10 | 25 | 10
40 | 42 Подушки безопасности | AirBag 5 | 5
32 Активное сиденье (массаж) | Aktivsitz 25
6 | 29 Электро зеркала | Au?enspiegelverst. 30 | 30
17 | 31 АБС | Aut. Stabili. -cont. 10 | 10
4 Подсветка салон/багажн. | Bel. innen- /Gep?ckr. 20
39 Косметические зеркала (в козырьке) Bel. Make-Up-Spiegel 7,5
24 | 38 Подсветка приборов, кулисы, салона | Bel. Schaltkulisse 5 | 5
43 | 56 | 58 Бортовой монитор, телефон, Радио | Bordmonitor 5 | 30 | 10
41 Стоп сигналы | Bremslicht 5
15 Диагностический разъем | Diagnosestecker 7,5
3 | 38 Звуковой сигнал | Fanfaren 15 | 5
6 | 27 | 29 Электростеклоподъемник, центральный замок | Fensterheber 30 | 30 | 30
21 Блок управления гаражными дверями (ИК) | Garagentor?ffner 5
28 Управление АКПП дизельного ДВС | Getriebesteuer. Diesel 15
20 Обогрев заднего стекла | Heizbare Heckscheibe 7,5
9 Подогрев форсунок омывателя стекла | Heizbare Spritzd?sen 15
20 | 23 Блок управления климат контролем (в простонародье ЕЖ) Heizung 7,5 | 7,5
76 Вентилятор печки | Heizungsgebl?se 40
18 | 24 | 40 Панель приборов | Instrumentenkombi 5 | 5 | 5
9 | 20 Кондиционер | Klimaanlage 15 | 7,5
35 Блок управления заслонками печки | Klimagebl?se hinten 5
22 | 31 Топливный насос | Kraftstoffpumpe 25 | 10
39 Зарядное гнездо (Для зарядки АКБ не вынимая из автомобиля) | Ladesteckdose 7,5
34 Подогрев руля | Lenkradheizung 10
13 Электро регулировка руля | Lenks?ulenverstellung 30
16 | 41 Блок света | Lichtmodul 5 | 5
23 Электро оборудование подлокотника | Mittelarmlehne hinten 7,5
14 | 15 Блок управления двигателем | Motorsteuerung 5 | 7,5
44 Мульти руль | Multifunktionslenkrad 5
25 | 44 MID панель БК | Multiinformationsdisplay 7,5 | 5
25 | 43 | 44 Радио | Radio 7,5 | 5 | 5
20 | 24 Контроль давления в шинах (RDC) | Reifendruck-Kontrollsystem 7,5 | 5
4 | 2 Омыватель стекла и фар | Scheibenwaschanlage 20 | 30
1 Дворники | Scheibenwischer 30
2 Омыватель фар | Scheinwerfer-Waschanlage 30
5 Электро люк | Schiebe-Henedach 20
11 Электрогидроусилитель руля | Servotronic 7,5
32 Подогрев сидений | Sitzheizung 25
10 Электро сиденье пассажира | Sitzverst. Beifahrer 30
13 | 21 Электро сиденье водителя | Sitzverst. Fahrer 30 | 5
32 | 45 Солнце защитная шторка заднего стекла | Sonnenschutzrollo 25 | 7,5
21 Зеркало заднего вида (в салоне, его электроника) | Spiegel aut. abblend. 5
43 | 44 Телефон | Telefon 5 | 5
12 | 37 Встроенная сигнализация (иммобилайзер) | Wegfahrsicherung 5 | 5
6 | 27 | 29 Центральный замок | Zentralverriegelung 30 | 30 | 30
7 Прикуриватель | Zig. -Anz?nder 30
75 Дополнительный электровентилятор | Zusatzl?fter 50

Далее нам нужно перебраться в багажник, что бы лицезреть остальные предохранители.

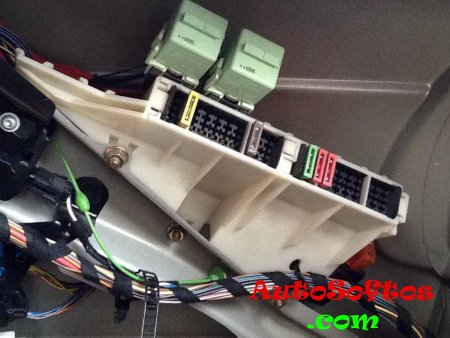

bmw e39 предохранители в багажнике

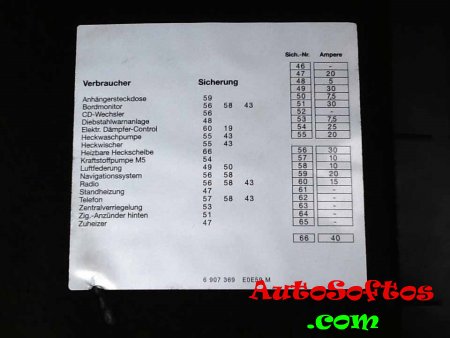

bmw e39 подсказка к предохранителям в багажнике


Подсказка к предохранителям в багажнике бмв е39. Так же на языке локали автомобиля.№ предохранителя Защищаемая цепь (ru | de) Сила тока, А
59 Гнездо для прицепа | Anh?ngersteckdose 20
56 | 58 | 43 Бортовой компьютер | Bordmonitor 30 | 10 | 5
56 CD-Чейнджер | CD-Wechsler 30
48 Иммобилайзер | Diebstahlwarnanlage 5
60 | 19 Блок EDC | Elektr. D?mpfer-Control 15 | 5
55 | 43 Насос омывателя заднего стекла | Heckwaschpumpe (Heckwischer) 20 | 5
66 Обогрев заднего стекла | Heizbare Heckscheibe 40
54 Топливный насос (только для модели M5) | Kraftstoffpumpe M5 25
49 | 50 Пневмо подвеска | Luftfederung 30 | 7,5
56 | 58 Навигация | Navigationssystem 30 | 10
56 | 58 | 43 Радио | Radio 30 | 10 | 5
47 Нагреватель (Вебасто) | Standheizung 20
57 | 58 | 43 Телефон | Telefon 10 | 10 | 5
53 Zentralverriegelung 7,5
51 Задний прикуриватель | Zig. -Anz?nder hinten 30
47 Нагреватель (вебасто \ топливо) | Zuheizer 20

Важно:

Если Вы заменили предохранитель и он перегорел снова, нужно искать короткое замыкание или прибор (блок вызывающий его). Иначе Вы рискуете вызвать пожар в своем автомобиле, что обойдется уже значительно дороже для вашего кошелька.
