Предохранители bmw е36 и расположения реле

  • Разместил: klays067;
  • Прочитано: 293;
  • Дата: 23-06-2021, 02:10;
  • Сообщить о ошибке

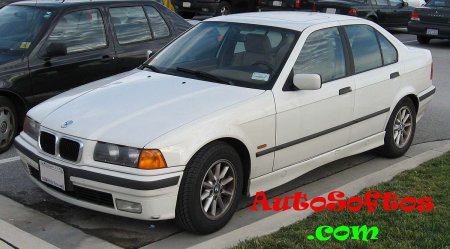

Предохранители и реле для бмв е36. Bmw E36 — третье поколение BMW 3-й серии. Выпускался данный автомобиль в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 годах и еще до 2000 года выпускались компакт-модели по версии E36-го кузова хетчбэк.

В дизельных версия предохранители размещены в двух коробках, одна из которых установлена в моторном отсеке, как и у бензиновых, а вторая — под задним сиденьем. Самый мощный предохранитель на 80 А. установлен около аккумуляторной батареи под задним сиденьем и защищает всю цепь, питаемую от аккумулятора.

Блок под капотом

Он расположен под капотом с правой стороны ближе к водителю под чёрной крышкой.


Предохранители bmw е36 и расположения реле


фотография блока




Общая схема предохранителей BMW E36




Предохранители:



1 Реле топливного насоса
2 Реле электронного блока управления двигателем
3 Реле кислородного датчика
4 Реле звукового сигнала
5 Реле противотуманных фар
6 Реле фар
7 Реле дальнего света фар
8 Реле аварийной сигнализации
9 Реле электродвигателя вентилятора отопителя
10 Реле обогревателя заднего стекла
11 Предохранительное реле ABS
12 Реле насоса ABS
13 Реле 2 электродвигателя вентилятора системы охлаждения
14 Реле электромагнитной муфты компрессора кондиционера
15 Реле 1 электродвигателя вентилятора системы охлаждения
F1 (30A) Люк
F2 (15A) Разъем электрооборудования прицепа
F3 (30A) Омыватель /очиститель фар
F4 (15A) Подогреватель сиденья
F5 (30A) Электропривод сиденья
F6 (20A) Обогреватель заднего стекла
F7 (5A) Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши
F8 (15A) Звуковой сигнал
F9 (20A) Аудиосистема
F10 (30A) Электронный блок управления ABS/TCS, система активной подвески
F11 (7,5A) Фара- левая
F12 (7,5A) Фара-правая
F13 (5A) Электропривод стеклоподъёмников — зад. (2-дверные модели)
F14 (30A) Электропривод стеклоподъемников
F15 (7,5A) Противотуманные фары-передние, комбинация приборов
F16 (5А) Блок управления двигателем, кондиционер
F17 (7,5A) Задние противотуманные фонари
F18 (15A) Топливный насос
F19 (15A/30A) Электропривод стеклоподъемников-зад. (4-дверные модели/кабриолет)
F20 (10A) Система кондиционирования/отопления
F21 (5A) Электронный блок управления ABS/TCS, система активной подвески
F22 (5A) Противотуманные фары
F23 (5A) Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар
F24 (15A) Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки
F25 (5A) Выключатель освещения (фары/противотуманные фары)
F26 (10A) Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива
F27 (5A) Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер
F28 (5A) Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости
F29 (7,5A) Дальний свет — левая фара
F30 (7,5A) Дальний свет- правая фара
F31 (15A) Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования
F32 (30A) Предохранитель прикуривателя
F33 (10A) Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери
F34 (30A) Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система
F35 (25A) Центральный замок, привод складывающейся крыши
F36 (30A) Блок управления очистителем/омывателем лобового стекла
F37 (10A) Передние и задние габариты -правые
F38 (30A) ABS
F39 (7,5A) Реле электромагнитной муфты компрессора кондиционера
F40 (30A) Электропривод сиденья
F41 (30A) Электродвигатель вентилятора конденсатора кондиционера
F42 (7,5A) Система SRS, система защиты при опрокидывании (кабриолет)
F43 (5A) Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши
F44 (15A) Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система
F45 (7,5A) Маршрутный компьютер, вспомогательный блок сигнализации
F46 (7,5A) Комбинация приборов, стоп-сигналы, система поддержания скорости

Сверяйте представленную информацию с Вашим описанием на обратной стороне крышки. В данном варианте за прикуриватель отвечает номер 32 на 30А.



K2 – реле звукового сигнала;
K4 – реле нагнетателя отопления;
K10– предохранительное реле ABS;
K13 – реле обогревателя заднего стекла;
K16– реле-прерыватель указателей поворотов и аварийной сигнализации;
K19 – реле компрессора климатической установки;
K21 – реле электропривода вентилятора радиатора (климатическая установка) 1-й ступени;
K22 – реле электропривода вентилятора радиатора (климатическая установка) 2-й ступени;
K46 – реле фар дальнего света;
K47 – реле противотуманных фар;
K48 – реле фар ближнего света;
K75 – реле двигателя насоса ABC;
K6300 – главное реле системы зажигания/впрыска Motronic;
K6301 – реле топливного насоса;
K6303 – реле обогрева лямбда-зонда.

Блок реле в салоне автомобиля

Находится под панелью приборов слева.





Для авто выпускавшихся до 1996 года.



1 Реле электропривода стеклоподъемников/люка
2 Блок управления (при аварии)
3 Реле электродвигателя вентилятора отопителя
4 Реле очистителя/омывателя фар
5 Блок управления очистителем лобового стекла/фар
6 Реле электродвигателя привода стеклоподъемника — зад. 2-дверные модели

Для авто выпускавшихся после 1996 года.



1 Реле электропривода стеклоподъемников/люка
2 Блок управления (привари)
3 Реле электродвигателя вентилятора отопителя
7 Предохранитель 48 (40A), AC — 316i/318i
48 — 40А Вентилятор (высокая скорость)
50 — 5А Клапан рециркуляции отработанных газов, Клапан угольного фильтра

Если после замены предохранителя проблема осталась возможно, причина в самой проводке либо электро оборудовании автомобиля.
