Предохранители Alfa Romeo 145 и 146 с описанием. Схемы блоков

  • Разместил: klays067;
  • Прочитано: 251;
  • Дата: 7-03-2023, 02:06;
  • Сообщить о ошибке


Alfa Romeo 145 и 146 — трёх- и пятидверные хэтчбэки малого семейного класса. Производство 145 началось в июле 1994 года, 146 — спустя 6 месяцев. В отличие от трёхдверной версии, пятидверная имела небольшую кромку багажника. В 2000 году модель была подвержена небольшому рестайлингу, в частности бампера, зеркала и дверные ручки стали окрашивать в цвет кузова. В данном материале представлена информация о предохранителях альфа ромео 145 и 146 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годов выпуска.

Места расположения блоков предохранителей и реле



в салоне, под панелью управления (приборной панелью);
в моторном отсеке.


Обращаем внимание, что в зависимости от модели, года выпуска и комплектации, возможны изменения в представленных схемах и таблицах.

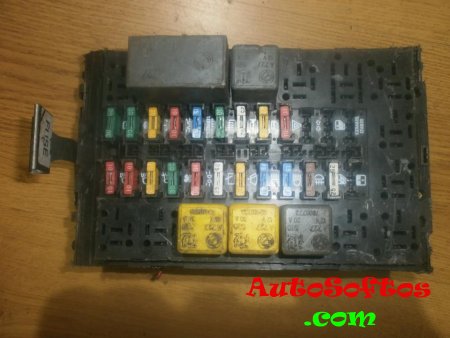

Блок предохранителей в салоне



Расположен под панелью приборов слева от руля за пластиковой крышкой.

Предохранители Alfa Romeo 145 и 146 с описанием. Схемы блоков


Один из вариантов исполнения блока:



Каждый предохранитель отмечен соответствующим ему рисунком. Вопросов не должно у Вас возникнуть.

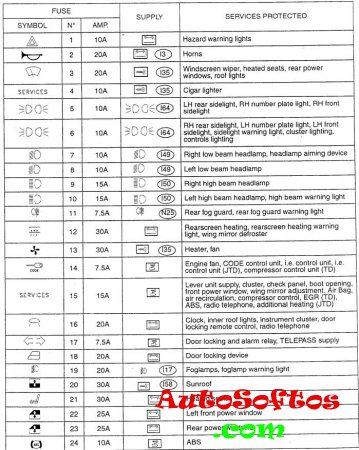

Один из вариантов расшифровки

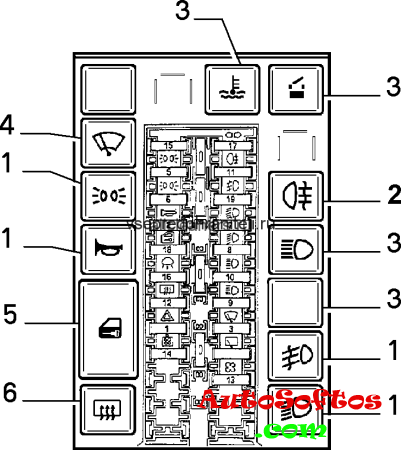

Схема для 145

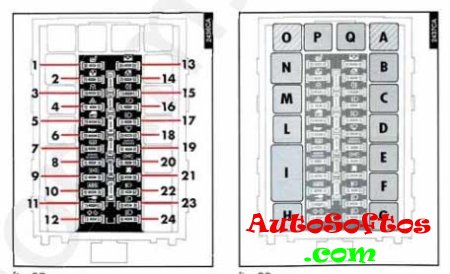

Общая схема:

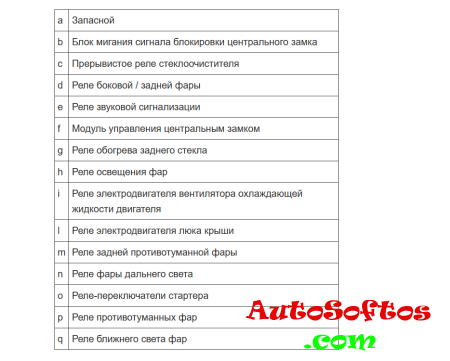

В реле возможны другие варианты:

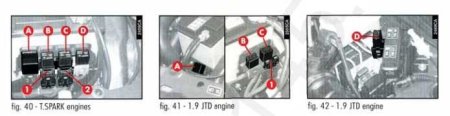

Блоки предохранителей в моторном отсеке



Обычно тут располагается 2 блока. Один находится около аккумуляторной батареи.

(50A) Электродвигатель вентилятора системы охлаждения двигателя
(50A) Замок зажигания
(70A) Питание от основной батареи
(70A) Питание от основной батареи
(60A) Система ABS
(40A) Управление двигателем




Второй на вспомогательном кронштейне



Реле муфты компрессора кондиционера
Реле кондиционера
Реле электродвигателя вентилятора конденсатора кондиционера 1
Реле таймера вентилятора конденсатора кондиционера
Реле электродвигателя вентилятора конденсатора кондиционера 2
