Предохранители и реле Камаз 65115 Евро 3 / 4 с описанием схемами блоков

  • Разместил: klays067;
  • Прочитано: 536;
  • Дата: 13-09-2023, 03:31;
  • Сообщить о ошибке


Здесь вы найдете описание предохранителей и реле Камаз 65115 класса Евро 3 и Евро 4, а так же для всех схожих моделей Камаз 4318, 5320, 65117, 6520 и т. д. по уровню выбросов, со схемами блоков, местами их расположения и фотографиями.

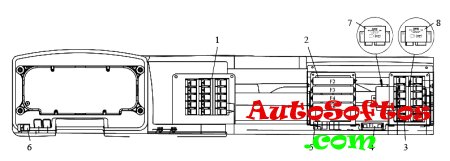

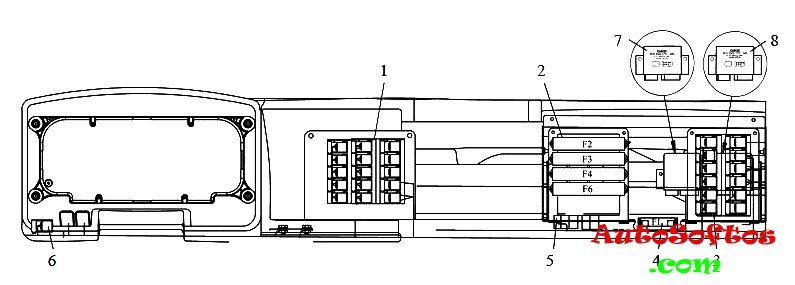

Общая схема расположения блоков





Описание



1. Блок реле за панелью выключателей
2. Блок предохранителей (F2, F3, F4, F6)
3. Второй блок реле
4. Предохранитель F1
5. Реле стартера
6. Реле сигнализатора
7. Реле стеклоочистителя
8. Реле – прерыватель указателей поворота.

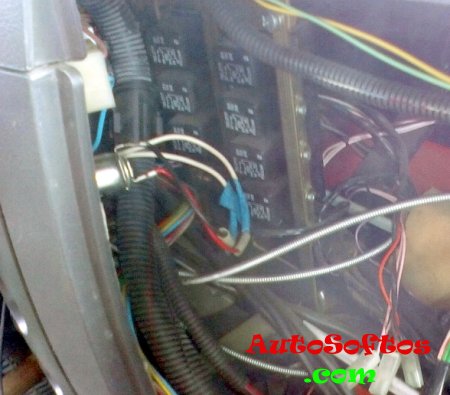

Блок реле за панелью выключателей





Схема



Предохранители и реле Камаз 65115 Евро 3 / 4 с описанием схемами блоков


Назначение



1. Реле АБС
2. Реле блокировки стартера
3. Реле торможения
4. Реле сцепления
5. Реле подогрева топлива
6. Реле ЭФУ
7. Реле дневных ходовых огней
8. Реле датчика останова платформы
9. Реле заднего противотуманного фонаря
10. Реле масло отделителя.

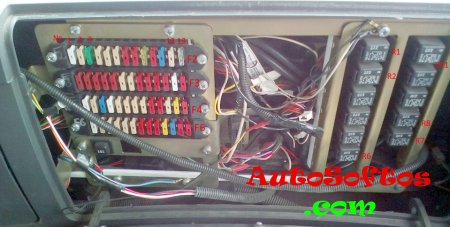

Блок предохранителей

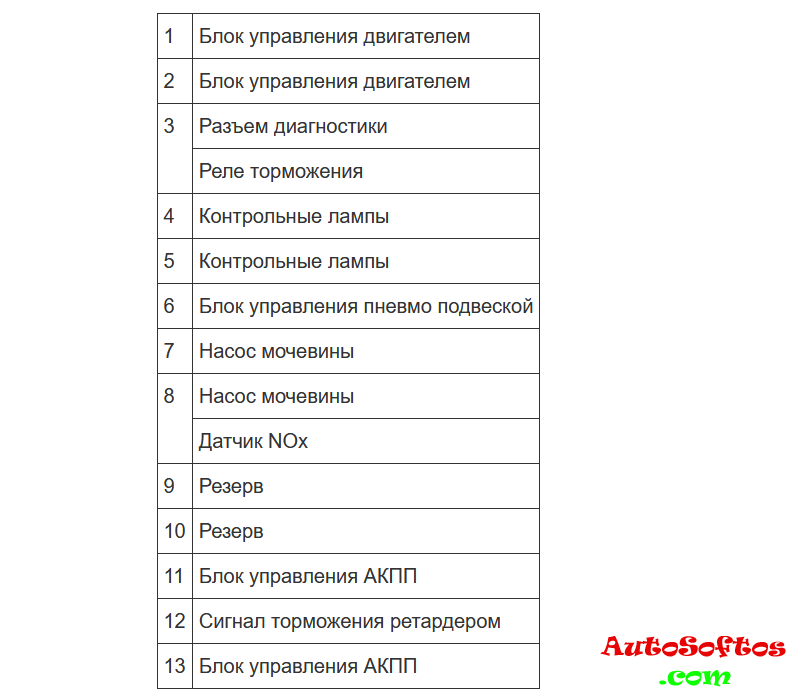

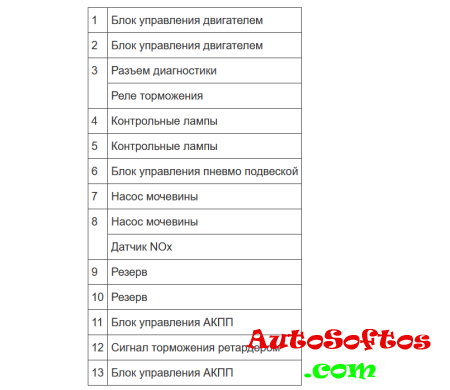

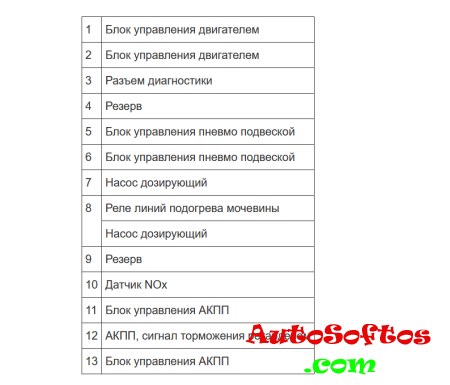

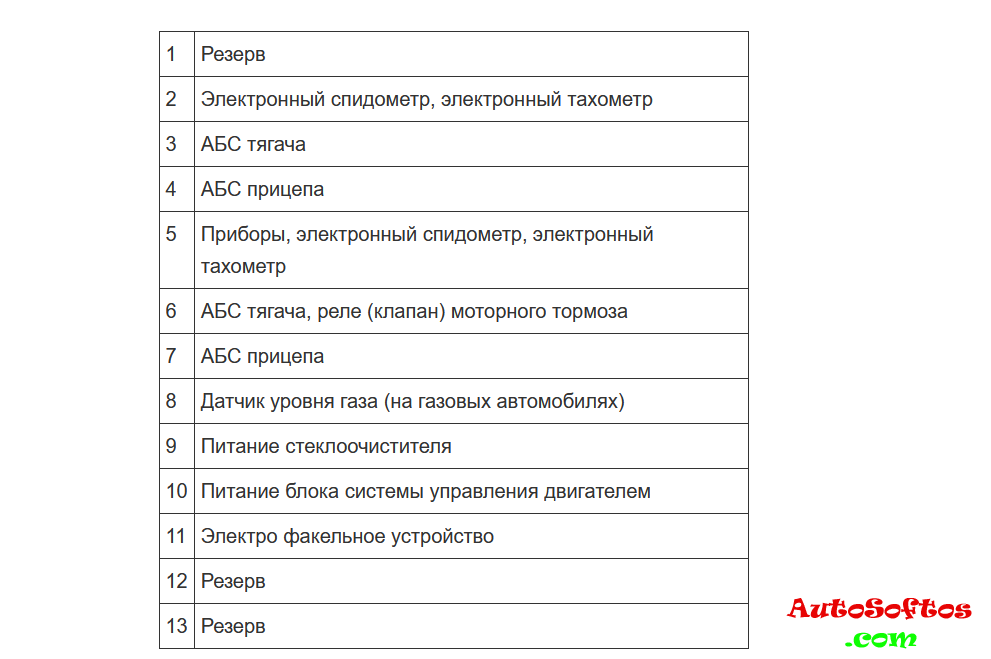

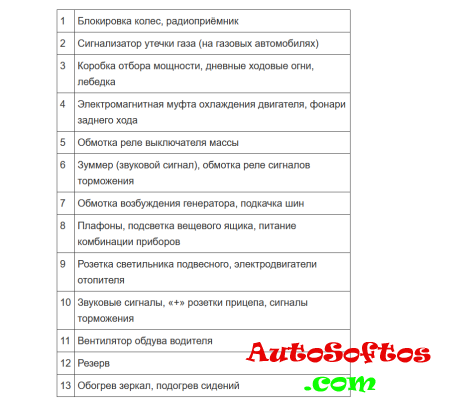

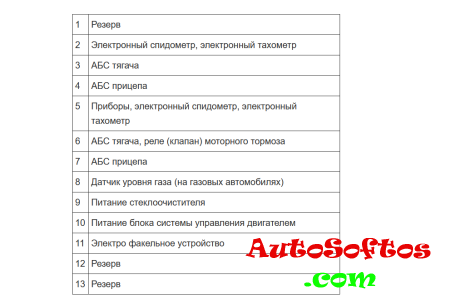

Общее обозначение

ряд F2





ряд F3





ряд F4





ряд F6 (для двигателей КАМАЗ)





ряд F6 (для двигателей CUMMINS)





Второй блок реле



Схема





Расшифровка



1. реле управления питанием после замка выключателя приборов и стартера
2. реле выключателя приборов и стартера
3. реле включения аккумуляторной батареи
4. реле сигналов торможения
5. реле заднего хода
6. реле звукового сигнала
7. реле ближнего света
8. реле дальнего света
9. реле задних противотуманных фар
10. реле противотуманных фар
11. реле габаритных огней


Предохранитель F1

Схема





Описание



1. питание
2. радиооборудование
3. жгут проводов цепи ЭФУ
4. на блок предохранителей F2
5. кабель осушителя
6. выключатель приборов и стартера
7. реле стартера
8. на блок предохранителя F3 после выключателя приборов и стартера
9. на блок предохранителя F3 до выключателя приборов и стартера
10. предохранитель 60 А
11. предохранитель 30 А


Предохранитель под капотом



Блок силовых предохранителей может быть установлен на панели передка кабины.

Схема





Обозначение



1. к блоку предохранителей F4
2. предохранитель F5
3. перемычка
4. провод «Генератор – предохранитель»
5. провод «Аккумуляторная батарея – предохранитель»
6. провод предохранителей
7. к блоку предохранителей F1
8. провод предохранителей.
