Предохранители Газель Некст и реле с каталожным описанием и схемами блоков

  • Разместил: klays067;
  • Прочитано: 214;
  • Дата: 16-11-2023, 02:25;
  • Сообщить о ошибке


Здесь вы найдёте описание предохранителей и реле Газель Некст со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Блок в салоне

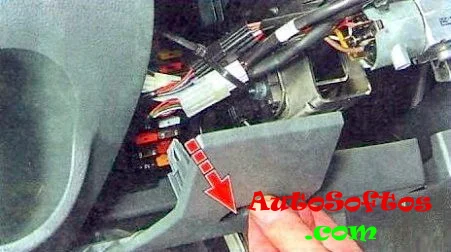

Он находится в салоне под панелью, за защитной крышкой, с обратной стороны которой, может быть нанесена актуальная схема.


В данном блоке предохранителей и реле находится и диагностический разъём.

Схема

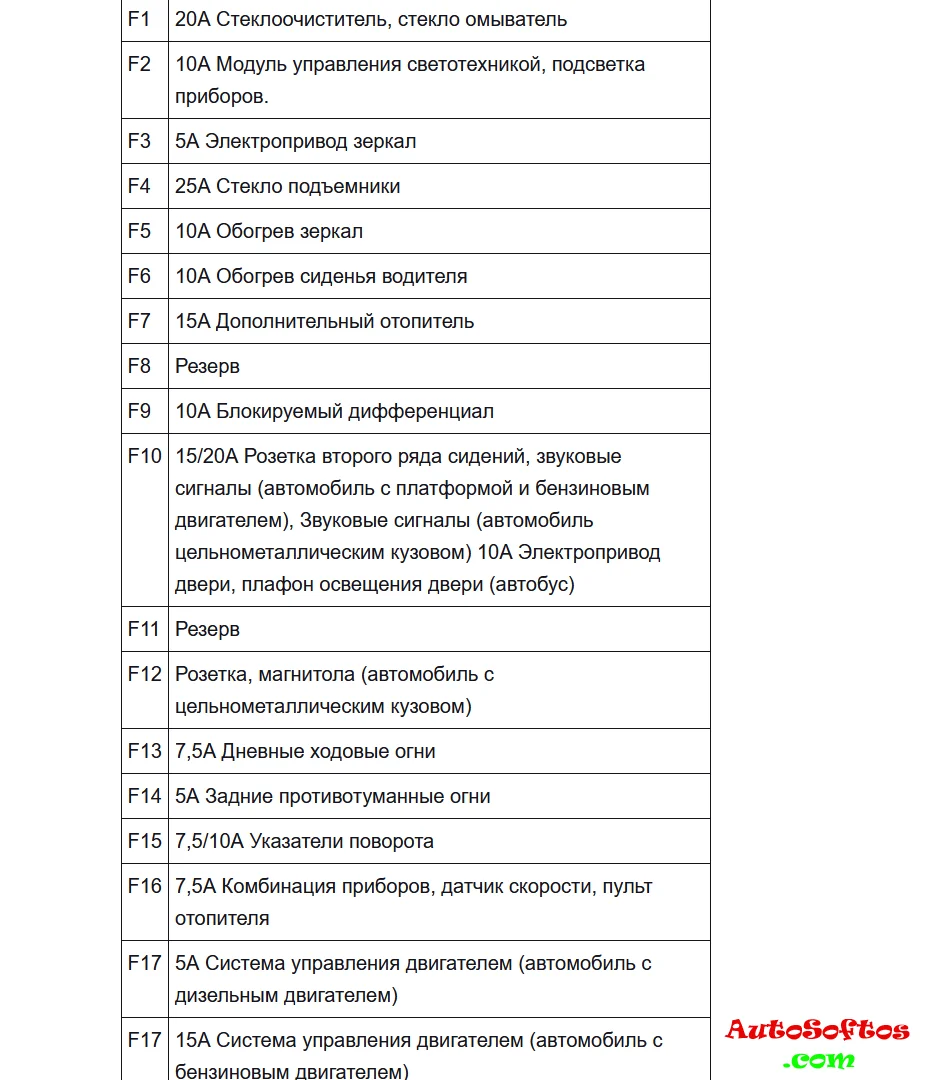

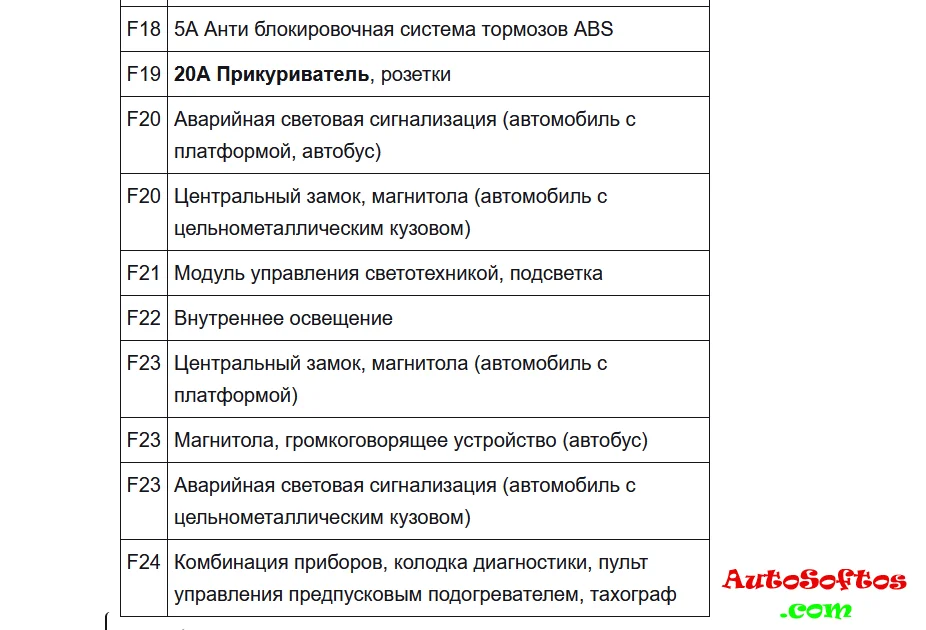

Описание предохранителей

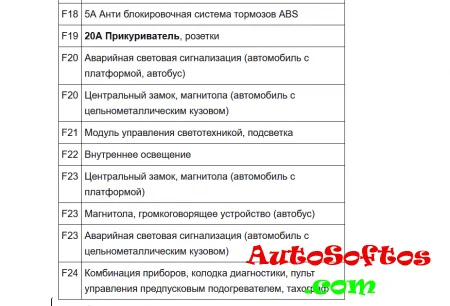

За работу прикуривателя и дополнительные розетки отвечает предохранитель 19 на 20А.



Полная схема реле



Предохранители Газель Некст и реле с каталожным описанием и схемами блоков

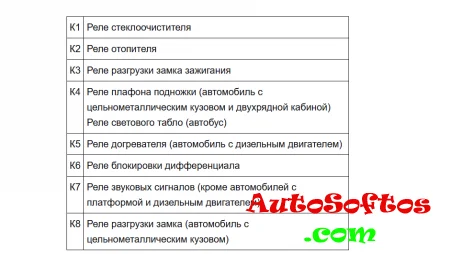

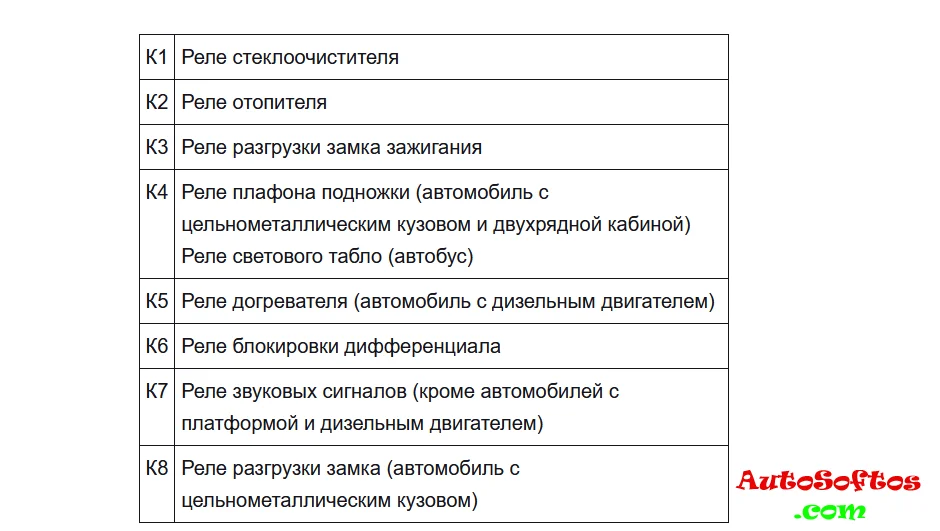

Обозначение реле

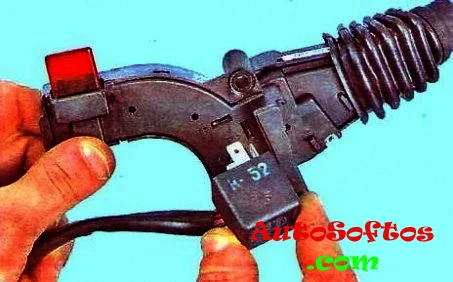

Реле переключателей поворотов, находится на самом переключателе. Для доступа к нему надо снимать рулевое колесо и разбирать подрулевой переключатель.


Блоки под капотом

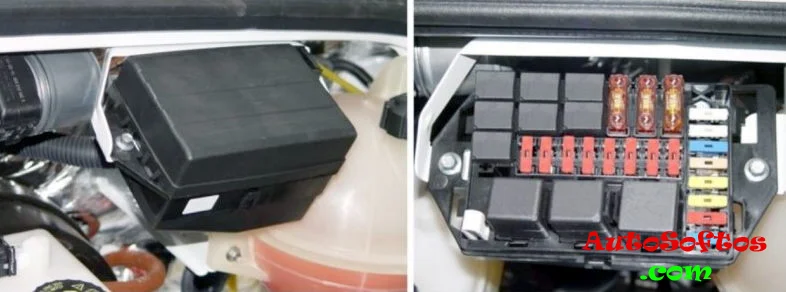

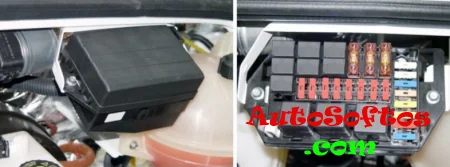

Блок реле и предохранителей



Расположен с левой стороны, в тыльной части.

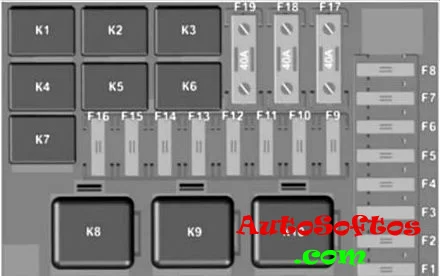

Схема

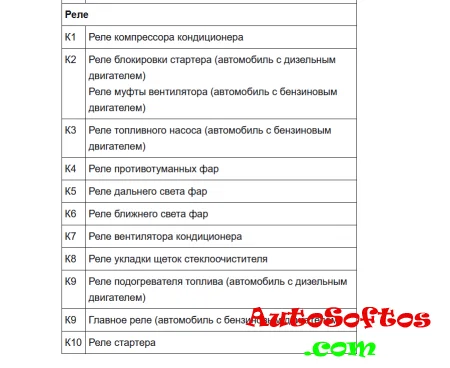

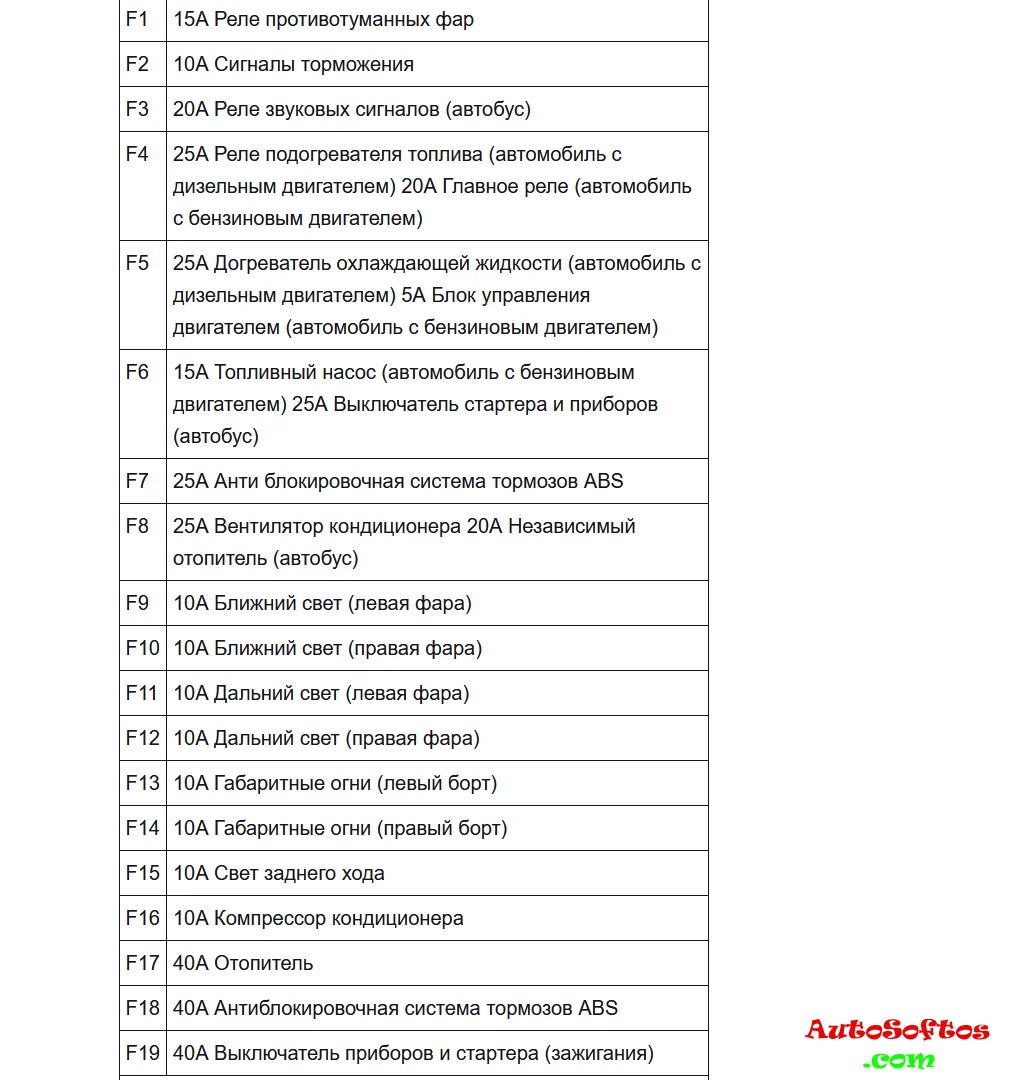

Назначение

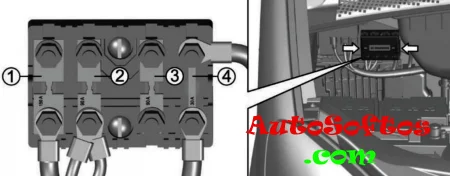

Блок предохранителей



Он находится под капотом, справа на щитке передка, и состоит из плавких вставок.

Модели с дизельным двигателем
Схема

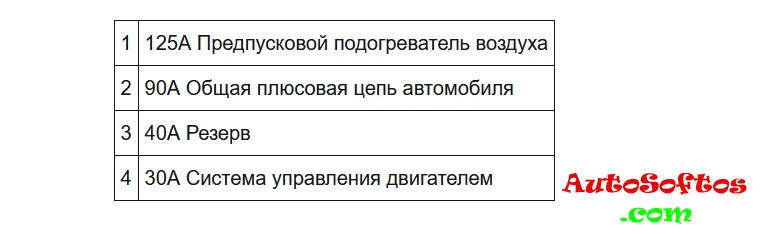

Расшифровка





Модели с бензиновым двигателем





Описание



1. 90А Общая плюсовая цепь автомобиля
2. 60А Резерв
