Здесь мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102 «волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.

Блоки в салоне
Блок предохранителей
Вариант 1

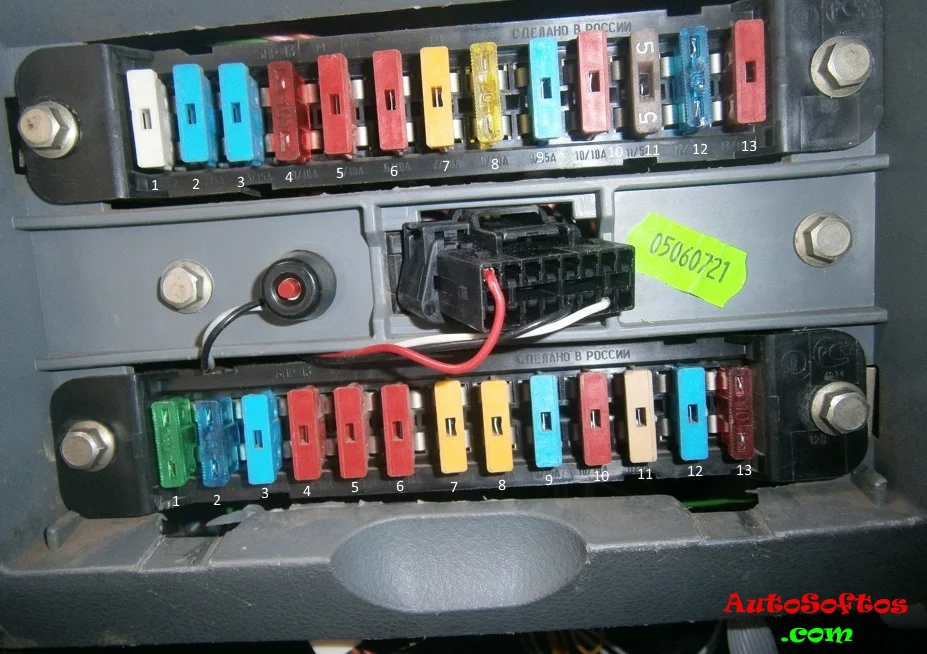

Он находится в салоне, над бардачком и состоит из двух частей. Для доступа надо сдвинуть защитную полосу.

Фото – схема

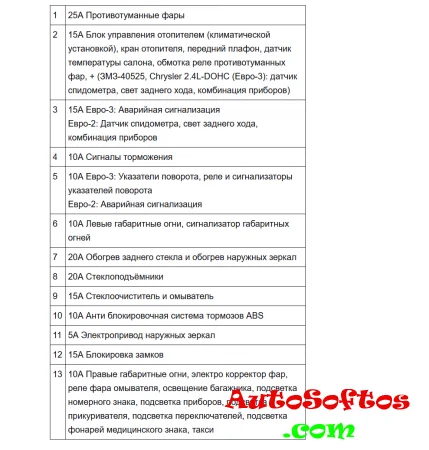

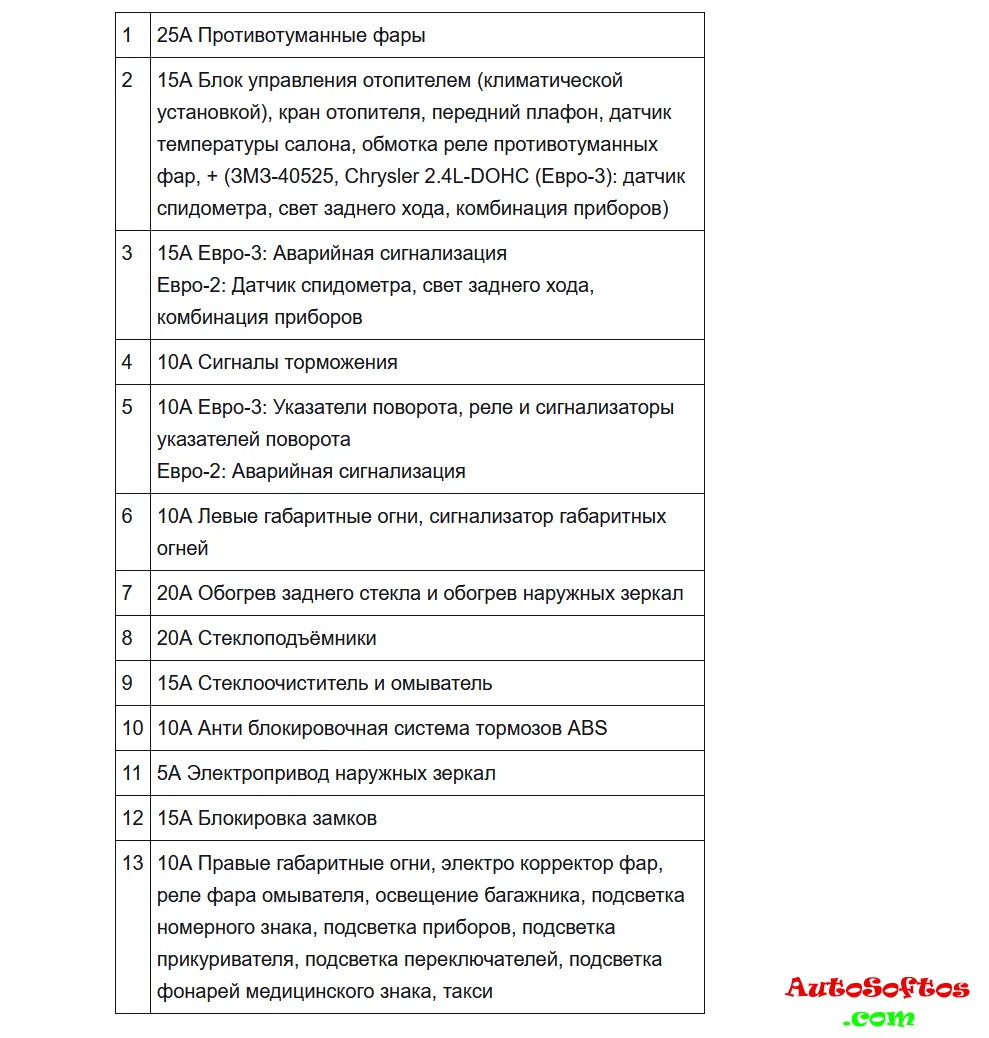

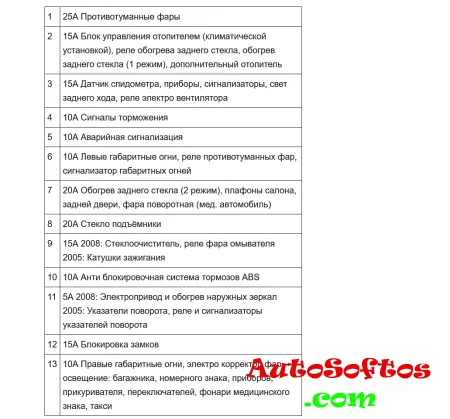

Описание

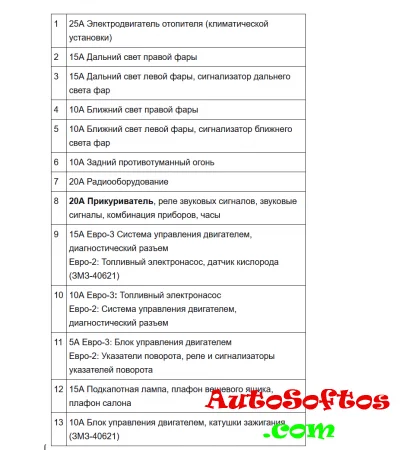

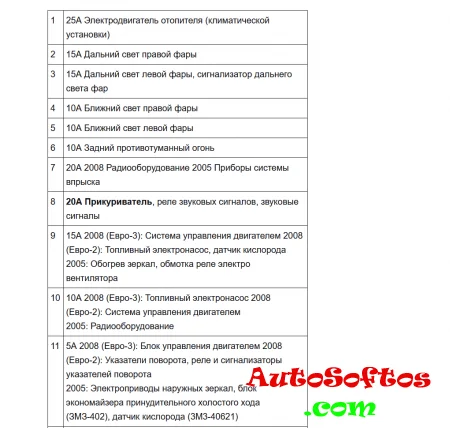

Левый блок

За прикуриватель отвечает предохранитель номер 8 на 20А.

Вариант 2

Расположен в салоне под панелью приборов, со стороны водителя за защитной крышкой.

Схема

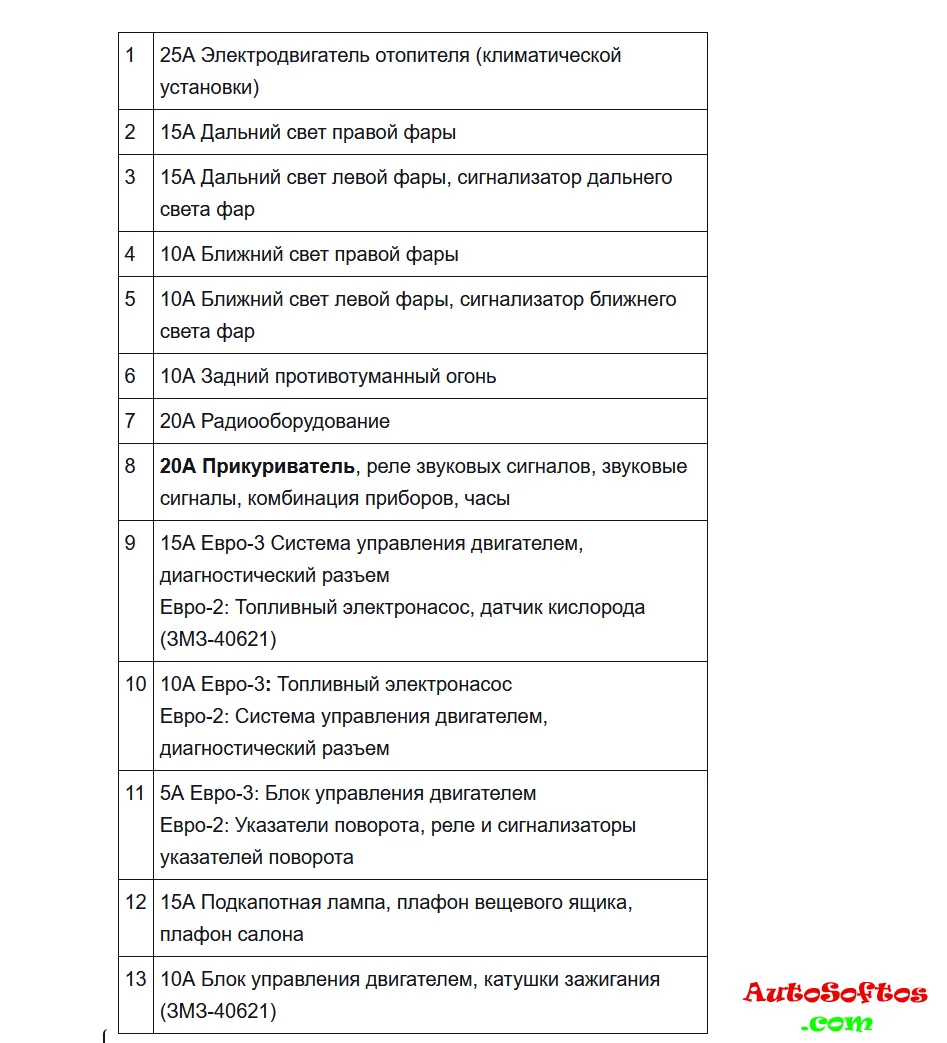

Обозначение

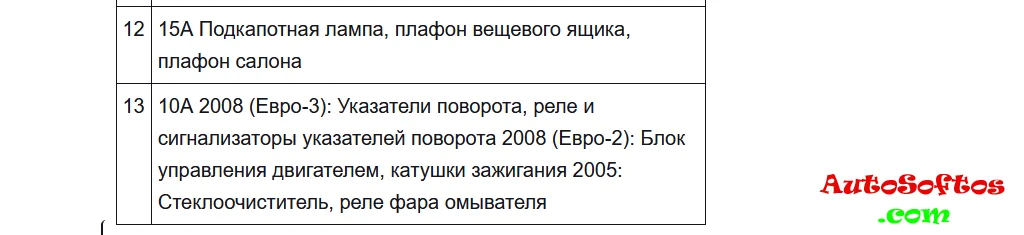

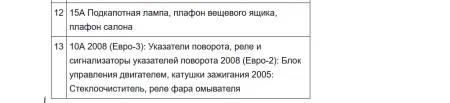

Верхний блок

За работу прикуривателя отвечает предохранитель номер 8 на 20А.

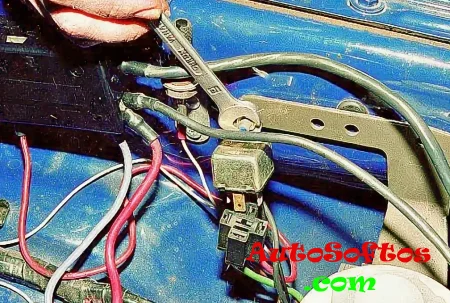

Блок реле

Крепится около левой стоки, под панелью со стороны водителя, за обшивкой.

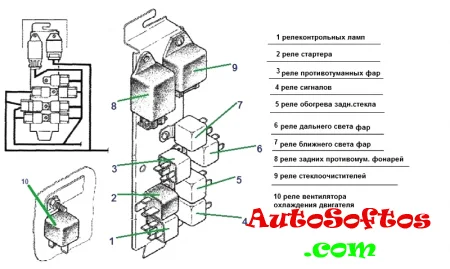

Схема с расшифровкой

1. Реле контрольных ламп
2. Реле стартера
3. Реле противотуманных фар
4. Реле сигналов
5. Реле обогрева заднего стекла
6. Реле дальнего света фар
7. Реле ближнего света фар
8. Реле задних противотуманных фонарей
9. Реле стеклоочистителя
10. Реле вентилятора охлаждения двигателя

Отдельно, вне блока, на самом переключателе поворотов, находится реле указателей поворотов.

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

Схема

Назначение

1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
3. 40 А цепи питания освещения и световой сигнализации автомобиля;
4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

На автомобилях, не оборудованных АБС тормозов и выпущенных до июля 2006 года, предохранитель №1 не использовался.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

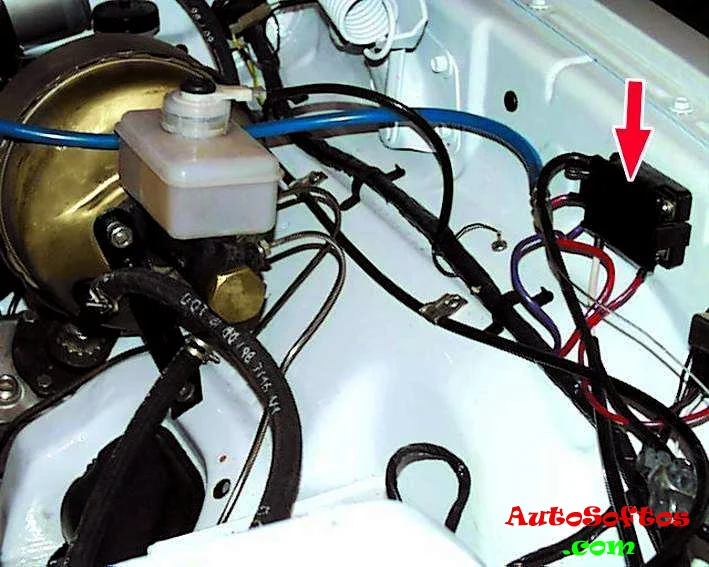

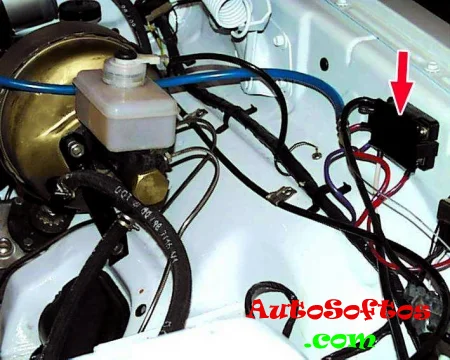

Блок реле

Располагается рядом с блоком предохранителей.

Тут могут находится следующие реле:

1. реле электро вентилятора радиатора системы охлаждения двигателя,
2. реле системы впрыска топлива,
3. реле электро вентилятора кондиционера,
4. реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.
