Предохранители Kia Stinger и реле с назначением и схемами блоков

  • Разместил: klays067;
  • Прочитано: 90;
  • Дата: 23-01-2024, 02:40;
  • Сообщить о ошибке


Здесь вы сможете найти описание предохранителей и реле Киа Стингер со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Блок в салоне

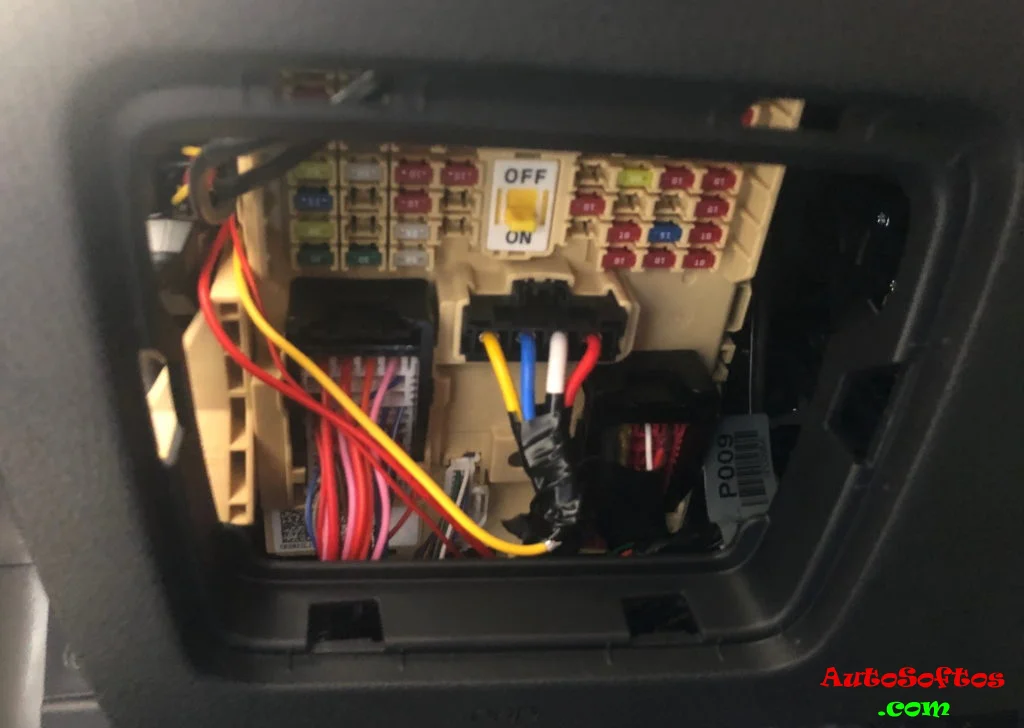

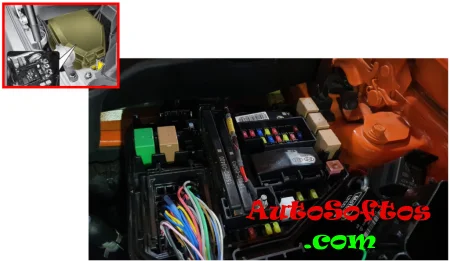

В салоне автомобиля блок с предохранителями расположен в левой нижней части панели приборов, за защитной крышкой.

Предохранители Kia Stinger и реле с назначением и схемами блоков

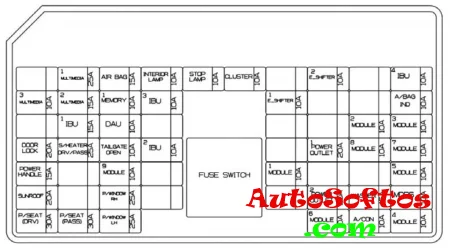

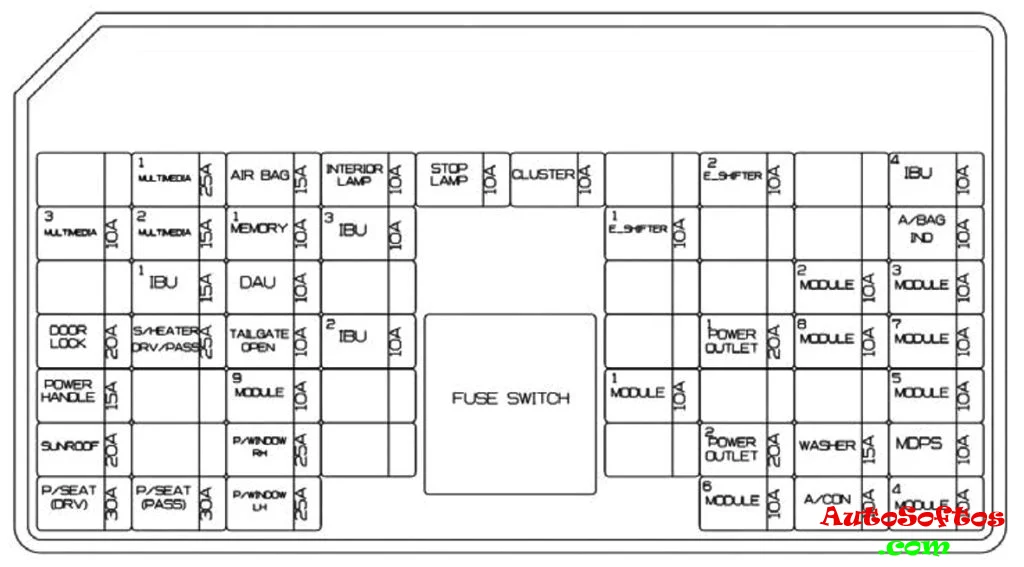

Схема

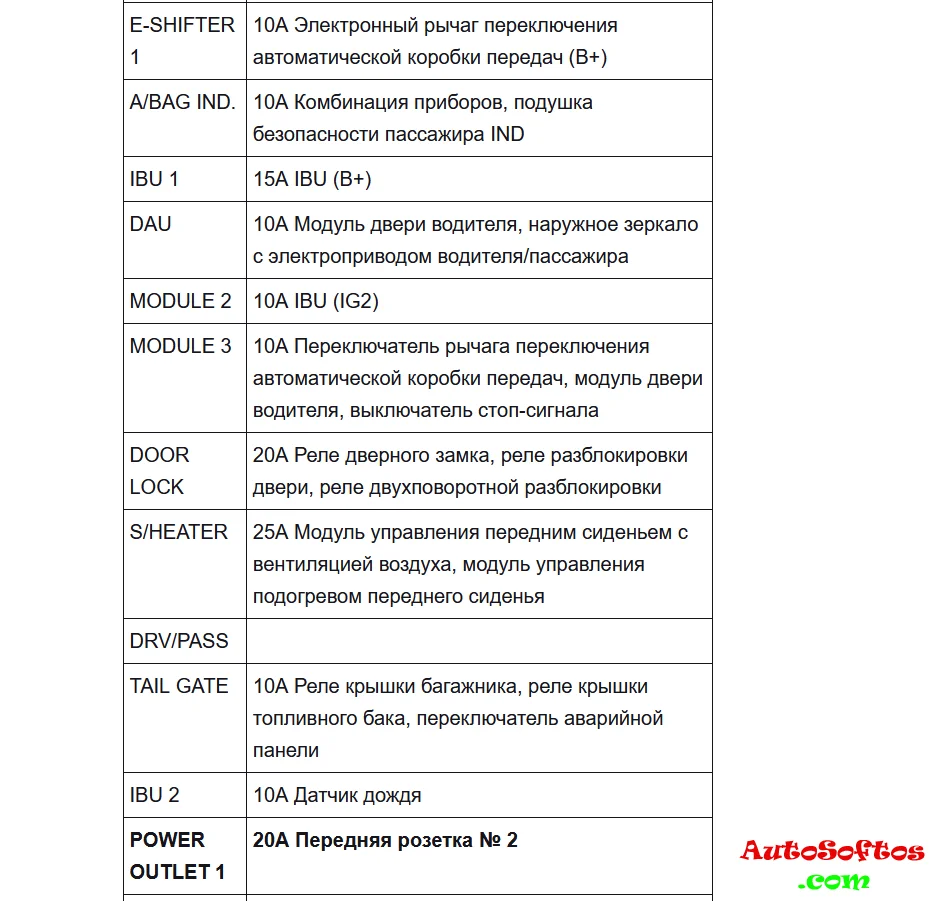

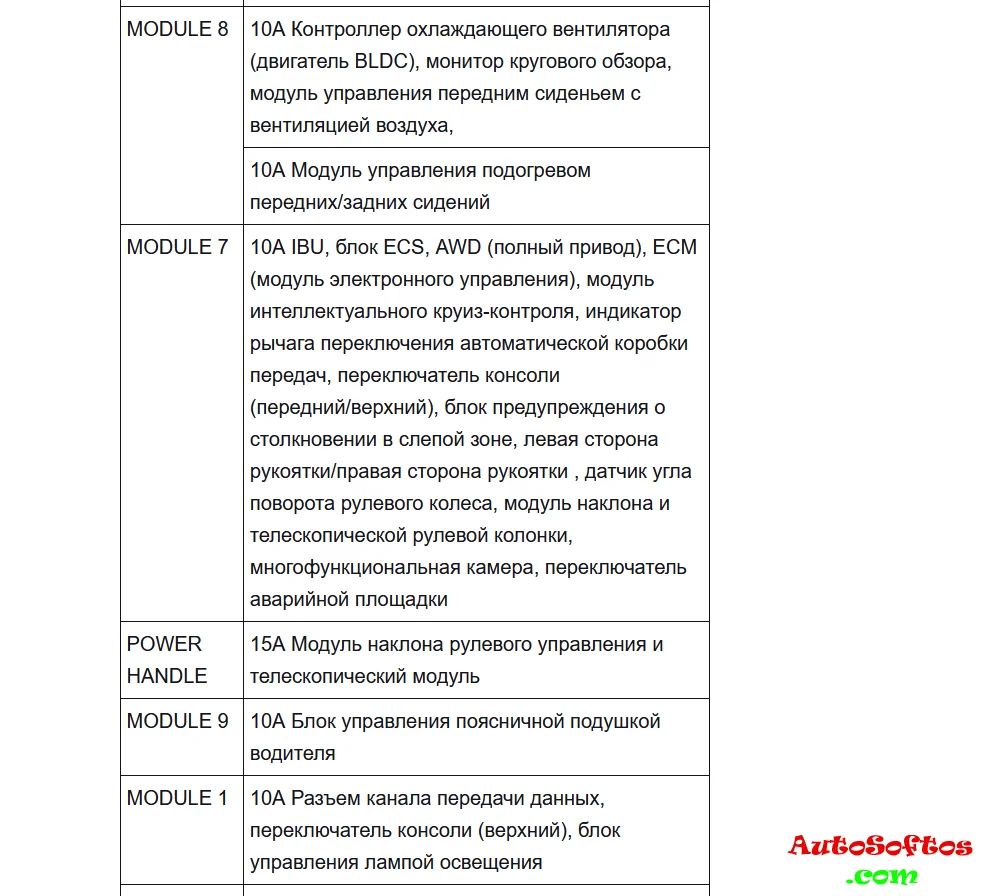

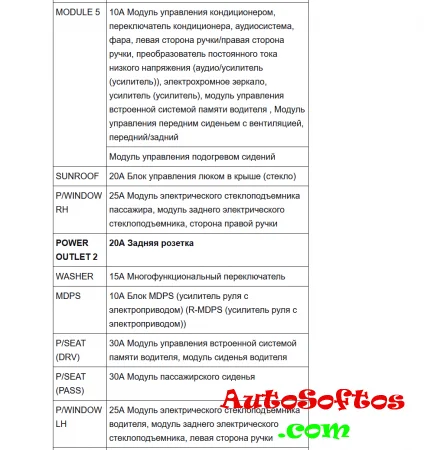

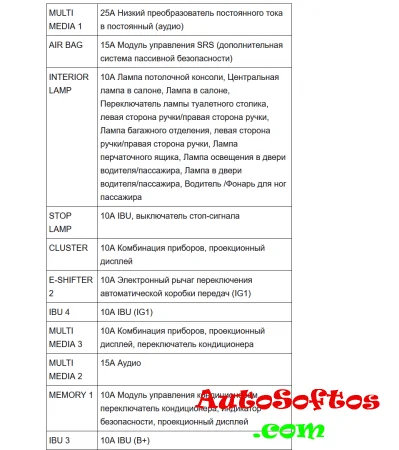

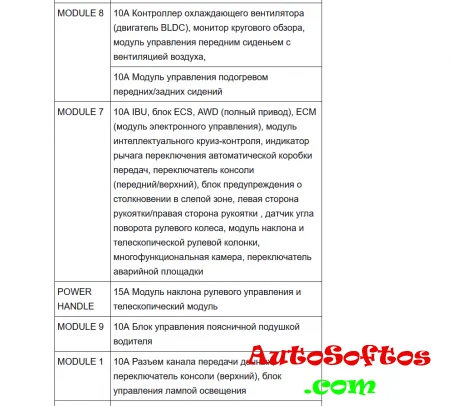

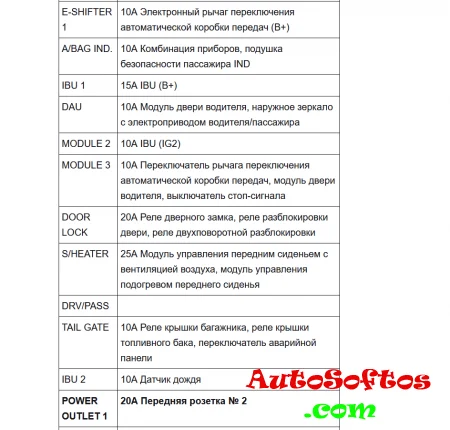

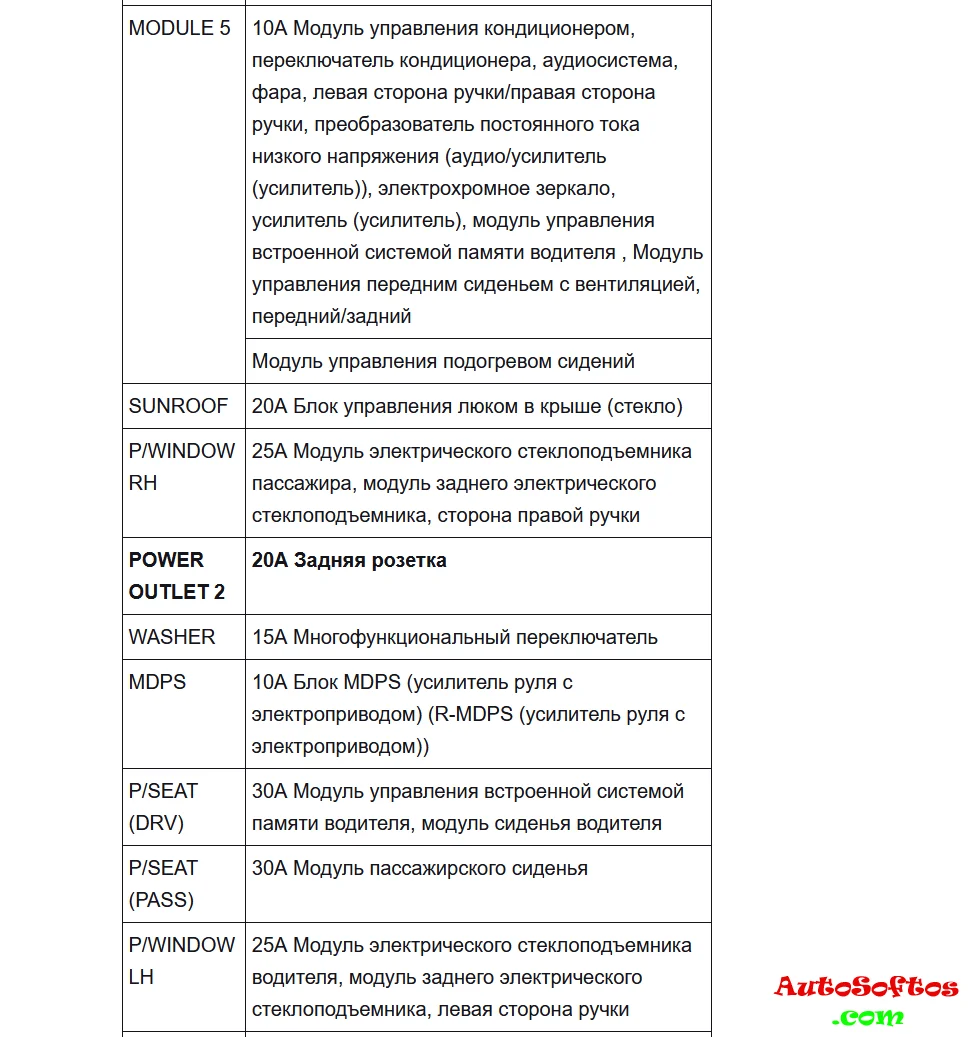

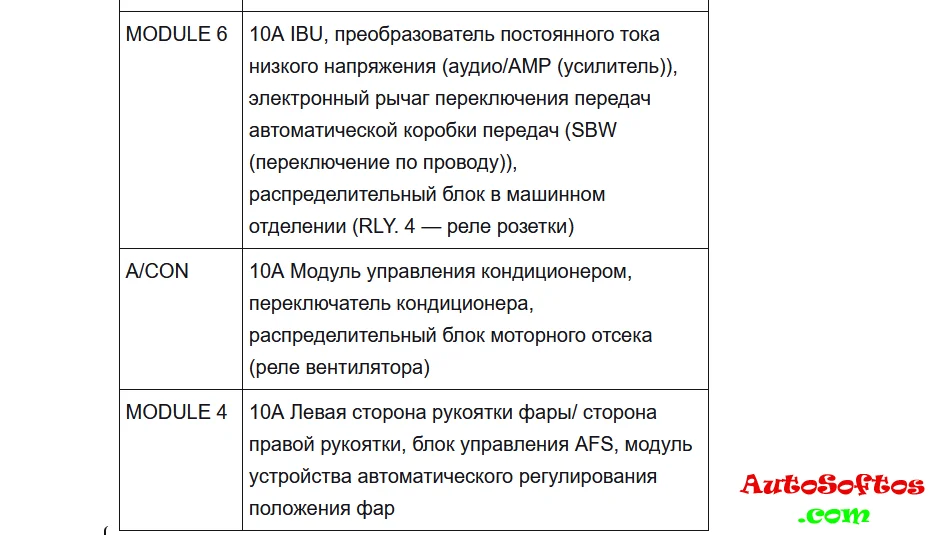

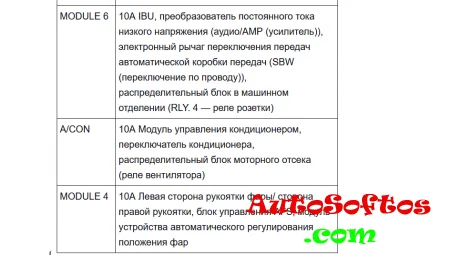

Описание









За работу прикуривателя отвечают предохранители обозначенные как POWER OUTLET. Ещё несколько предохранителей могут устанавливаться в блоке под капотом.



Блок под капотом

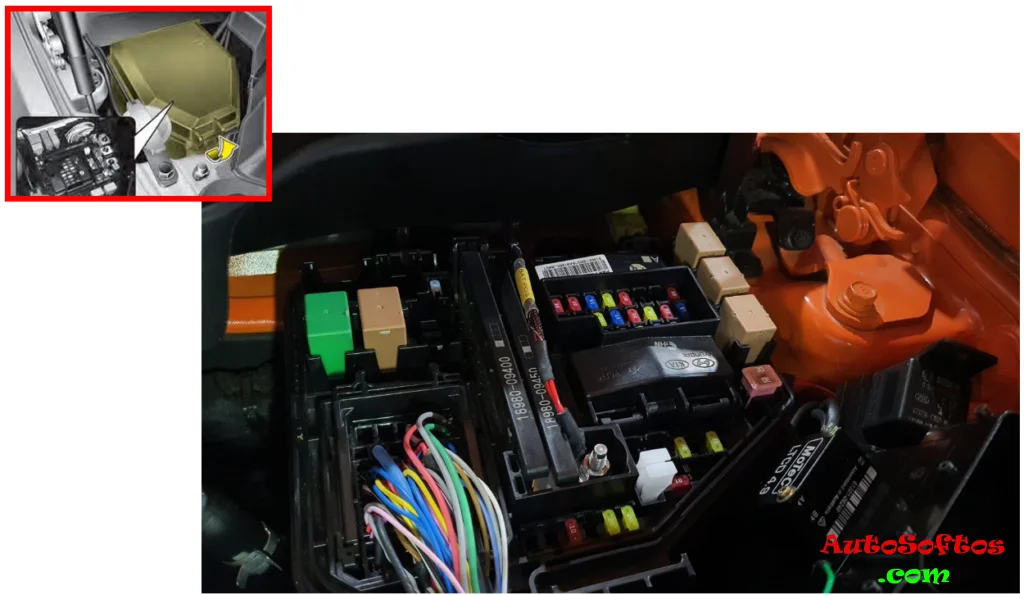

Под капотом, с правой стороны, находится блок с предохранителями и реле.

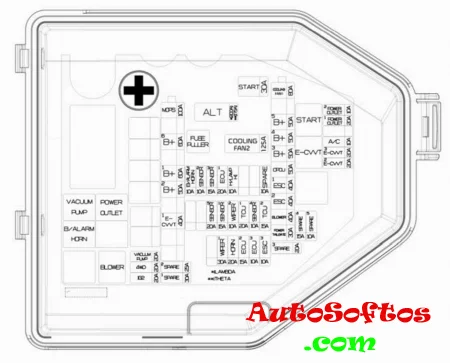

Схема

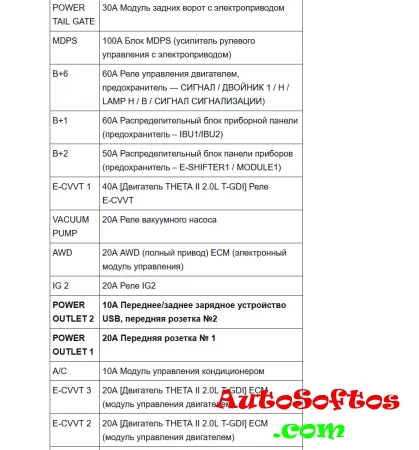

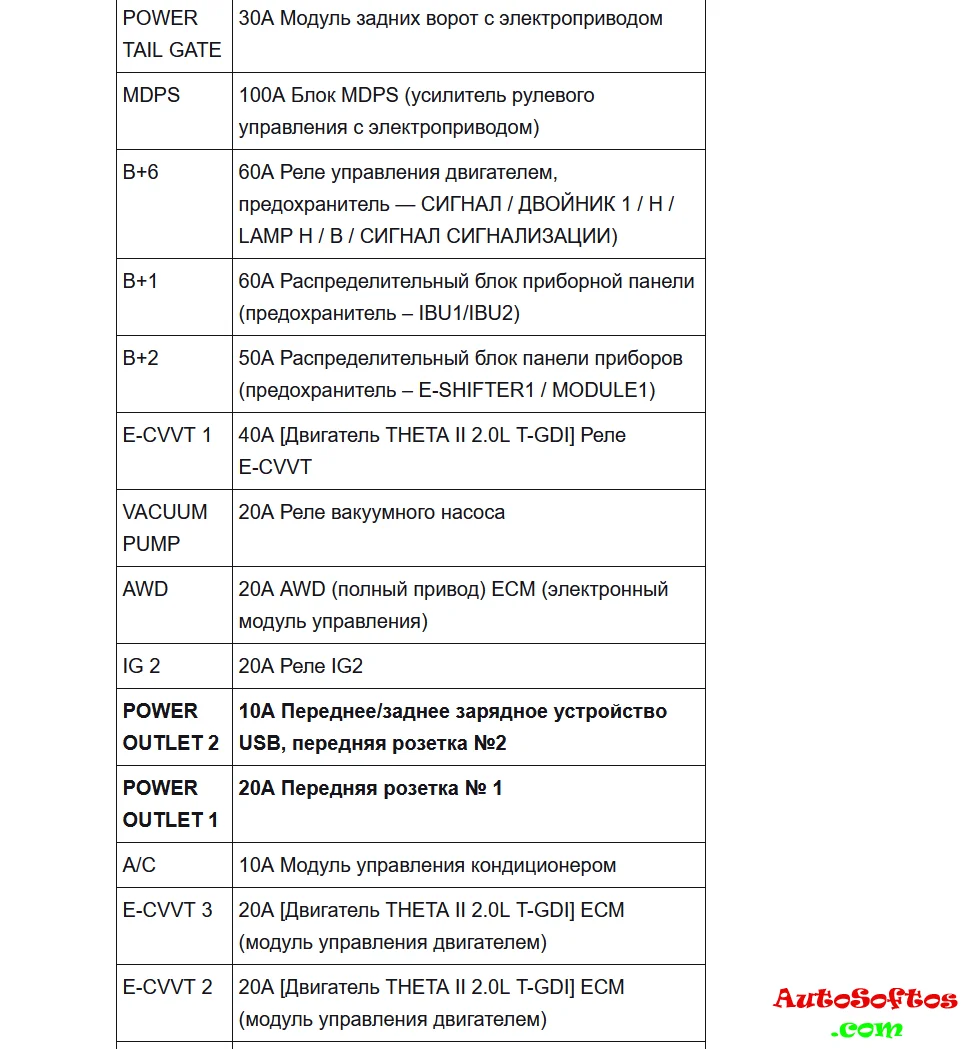

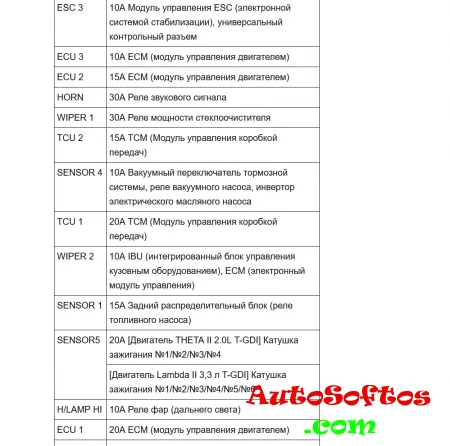

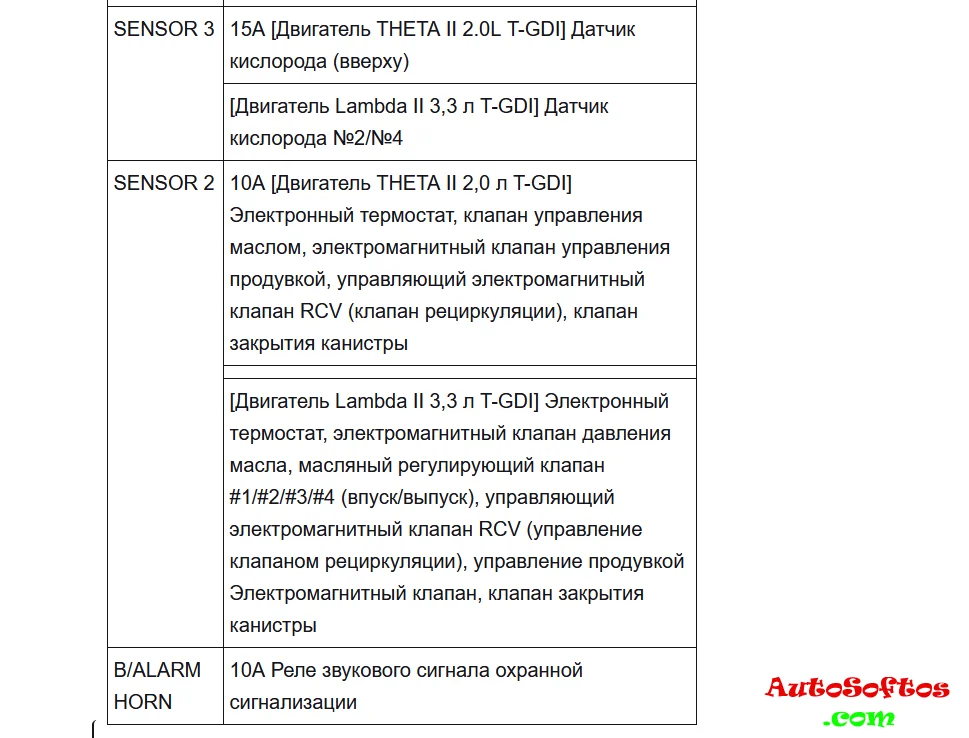

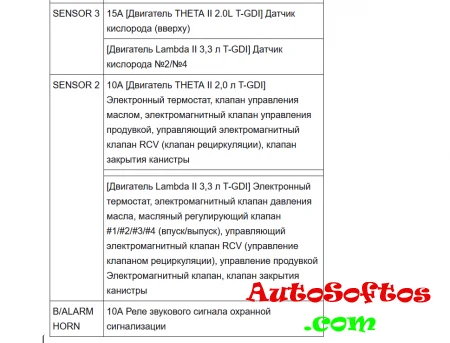

Обозначение

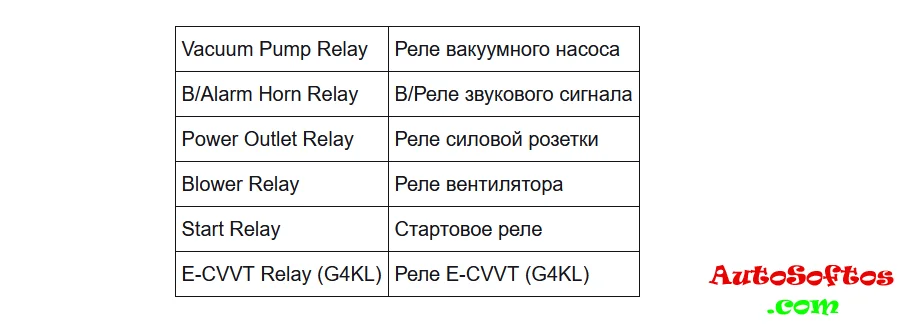

Реле





Блоки в багажнике
Блок предохранителей



Устанавливается с провой стороны под боковой обшивкой.

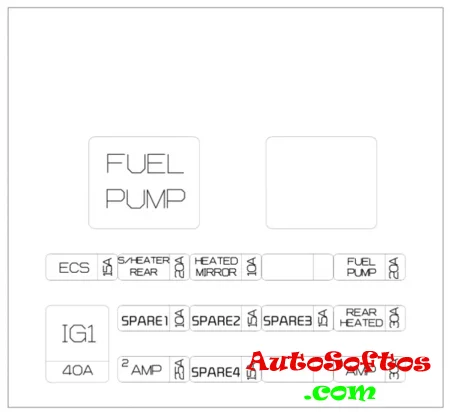

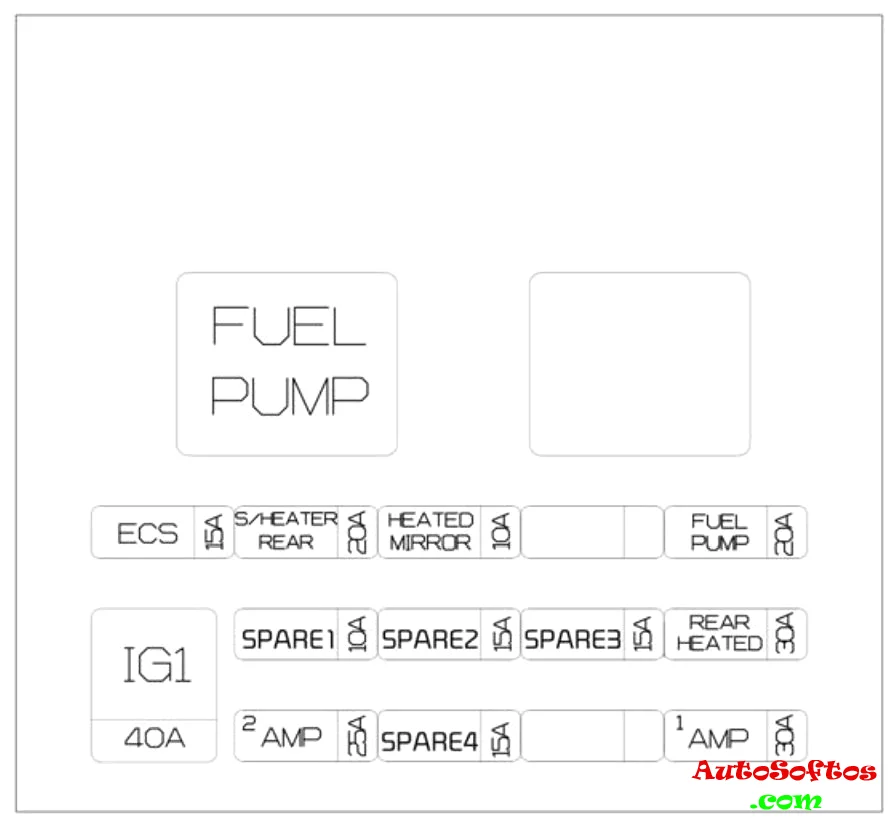

Схема

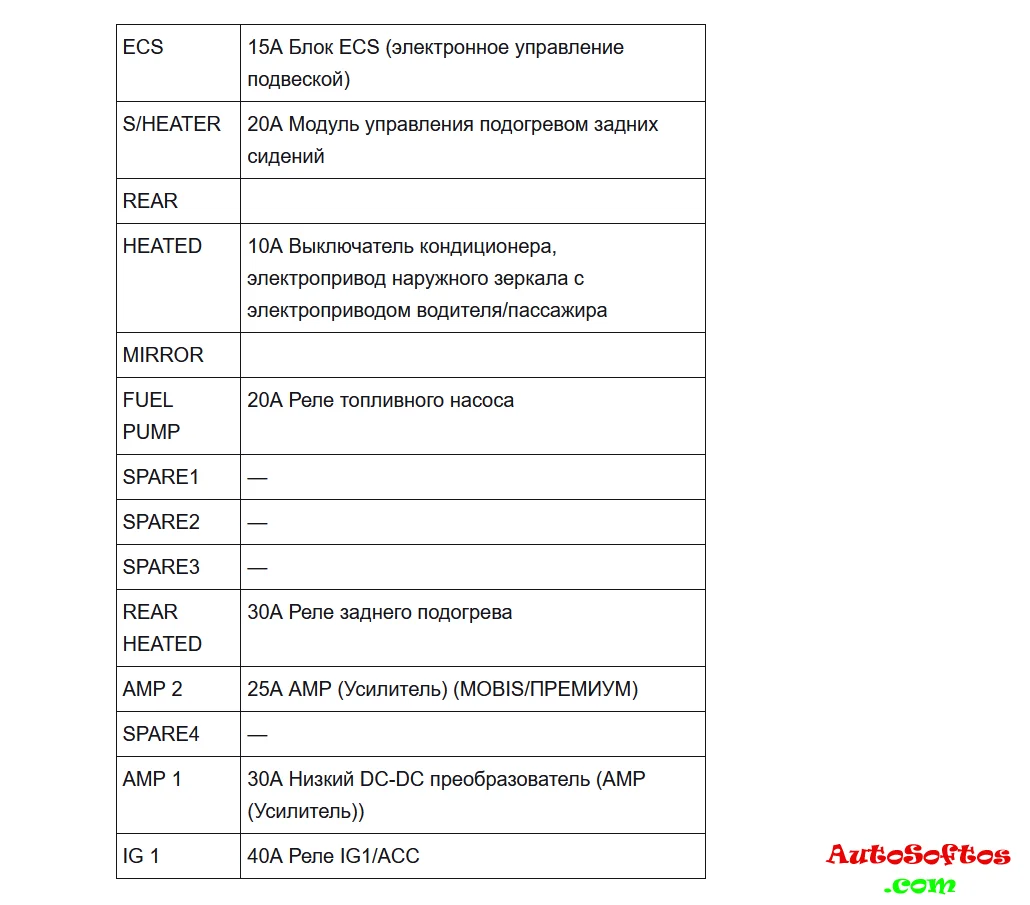

Назначение





Силовой блок



На плюсовой клемме аккумуляторной батареи крепится блок предохранителей высокой мощности.

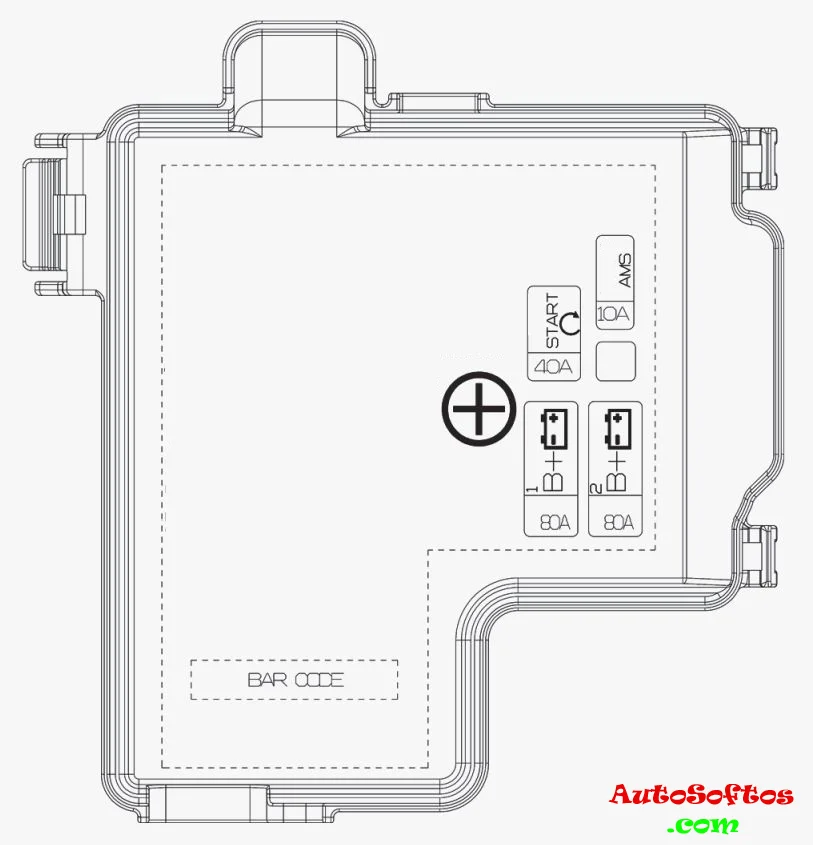

Схема

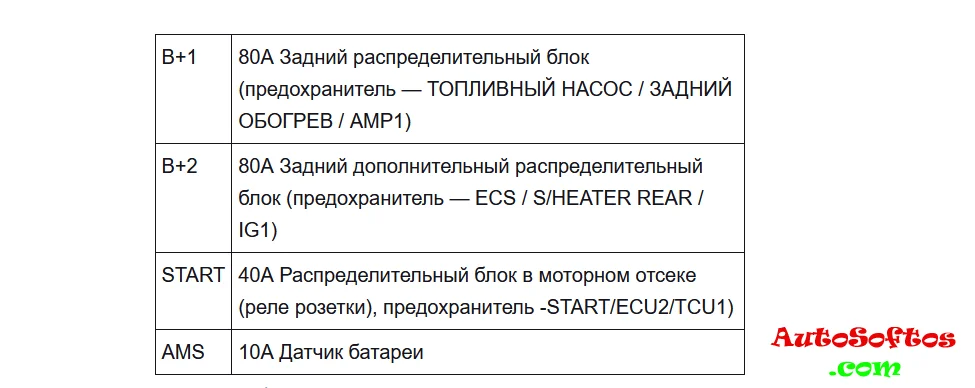

Расшифровка
