Предохранители Kia Sportage 3 и реле с обозначением схемами блоков и предохранитель прикуривателя

  • Разместил: klays067;
  • Прочитано: 74;
  • Дата: 5-02-2024, 03:38;
  • Сообщить о ошибке


Здесь вы найдёте описание блоков предохранителей и реле Киа Спортейдж 3 со схемами блоков и местами из расположения. Выделим предохранитель отвечающий за прикуриватель. Sportage 3 доступен в трёх комплектациях: S, SE и SX как с бензиновыми так и дизельными двигателями. От этого и зависит количество элементов в блоках предохранителей и реле.

Блок в салоне

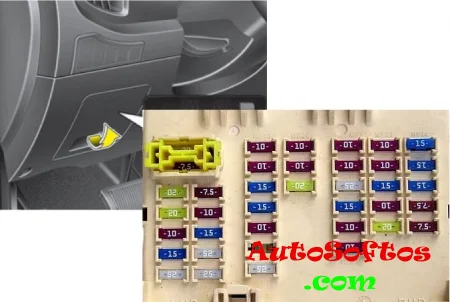

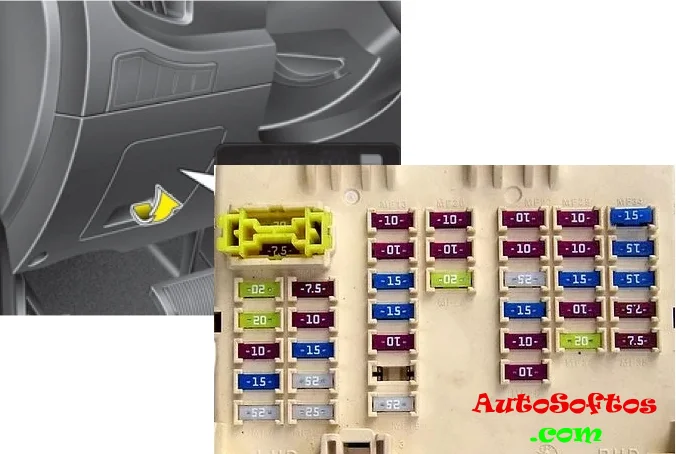

Расположен под панелью со стороны водителя. Для доступа уберите защитную крышку.

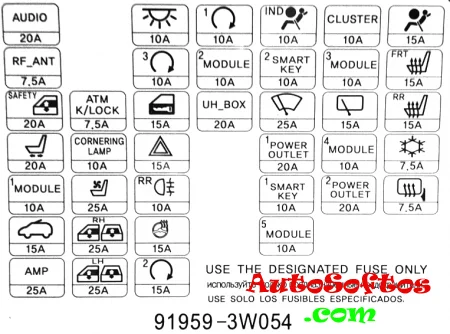

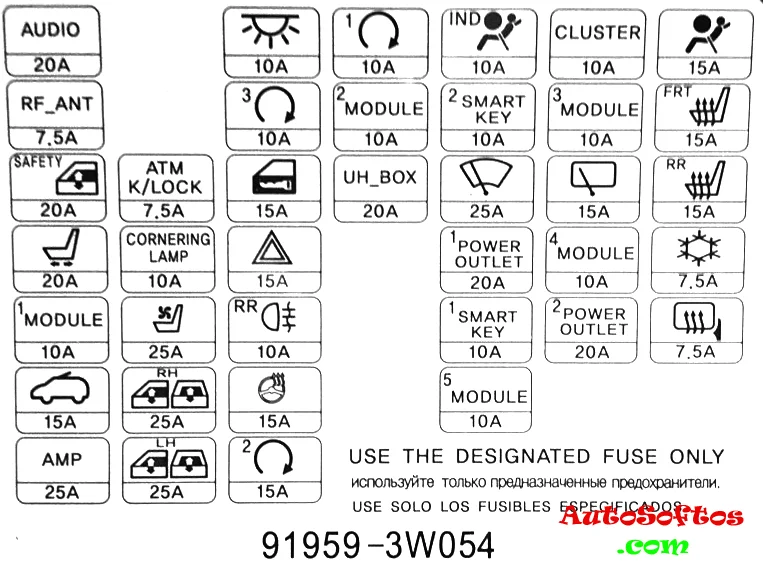

Пример схемы с крышки блока

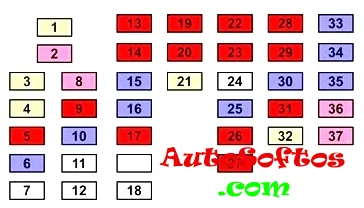

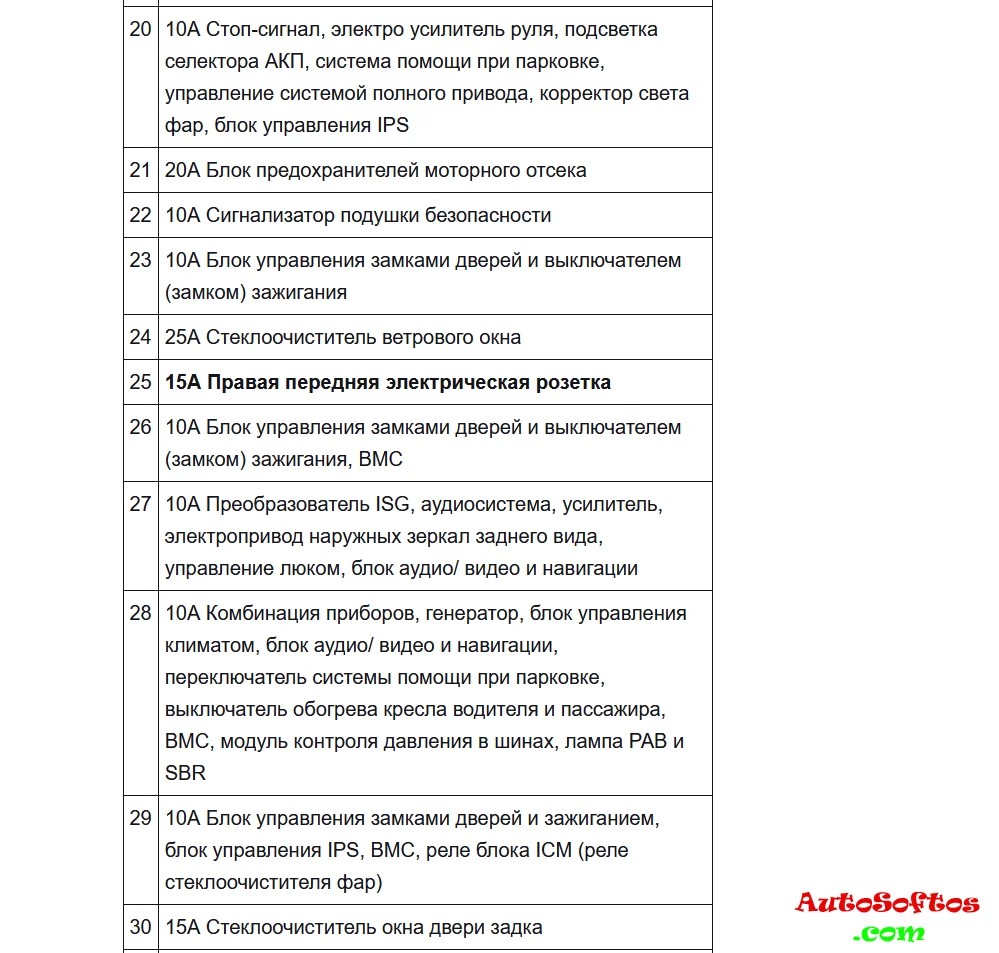

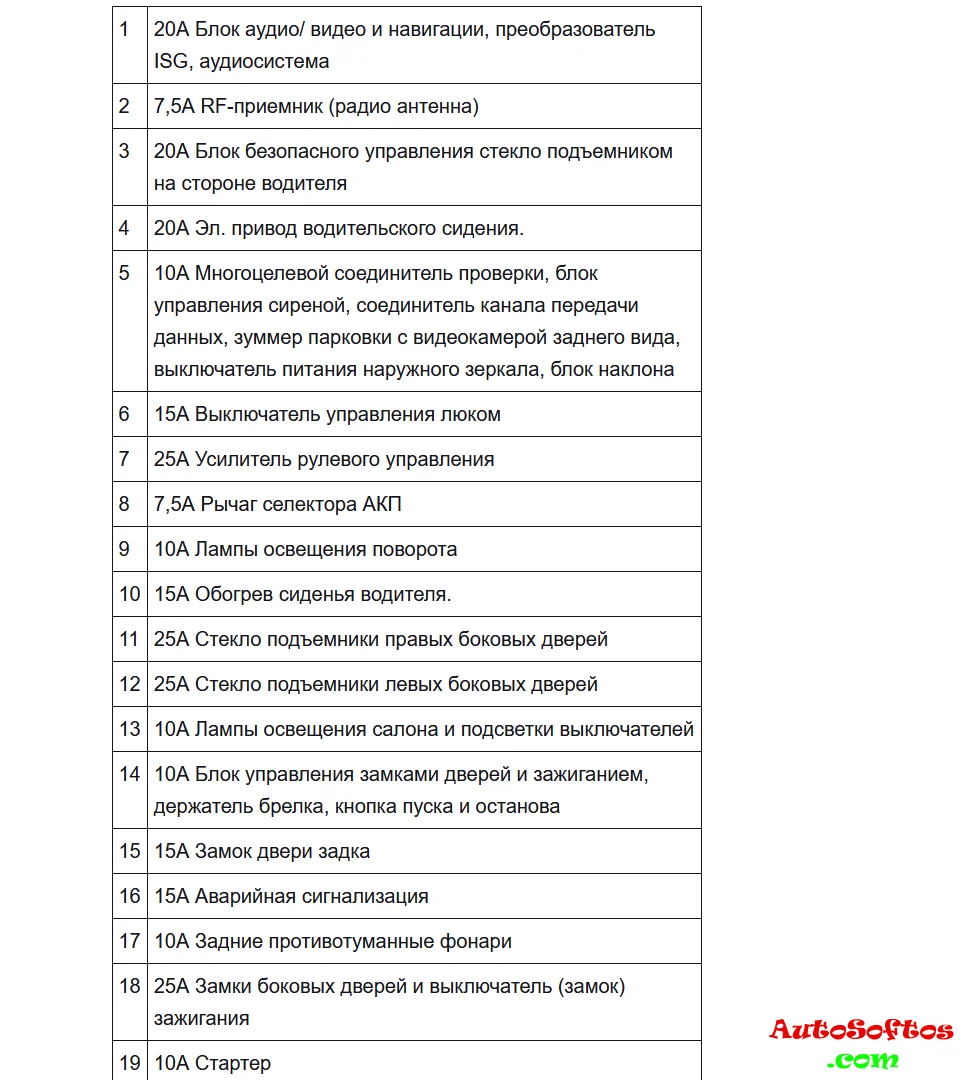

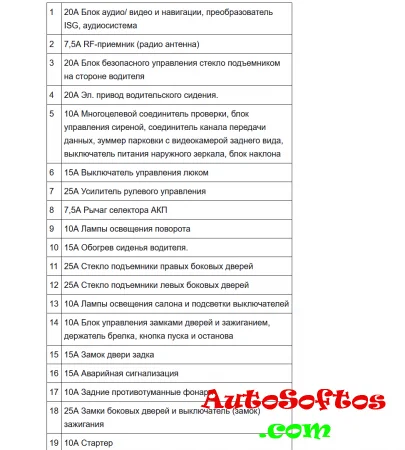

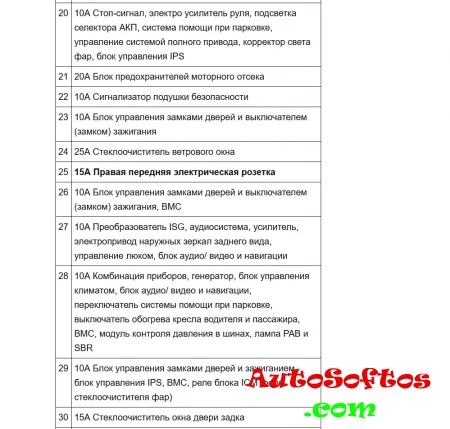

Схема в таблице



Предохранители Kia Sportage 3 и реле с обозначением схемами блоков и предохранитель прикуривателя


Описание

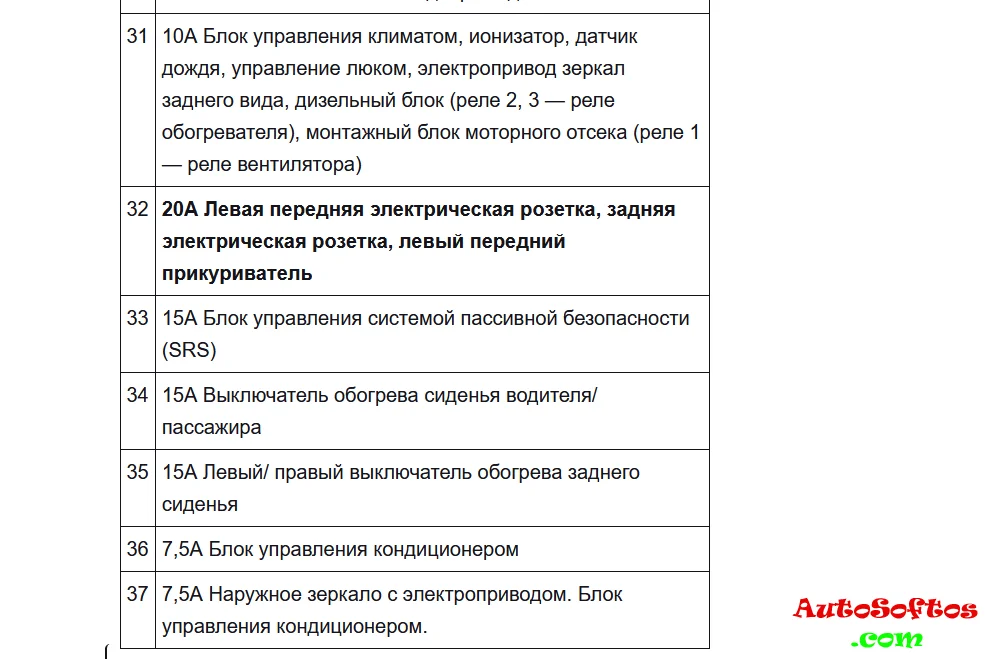

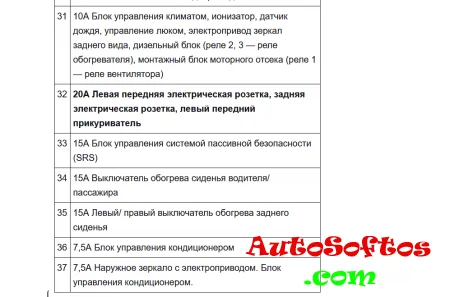

За работу прикуривателя и дополнительные розетки отвечают предохранители под номерами 25 и 32.



С обратной стороны блока находятся несколько элементов реле.

Схема





Назначение



1. Реле крышки багажника
2. Реле охранной сигнализации
3. Реле блокировки/ разблокировки двери
4. Реле стеклоподъёмника


Блоки под капотом
Основной блок

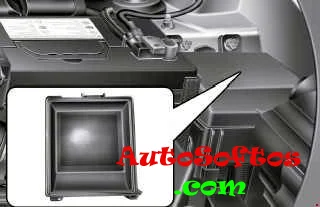

Он расположен в левой части моторного отсека за аккумуляторной батареей.

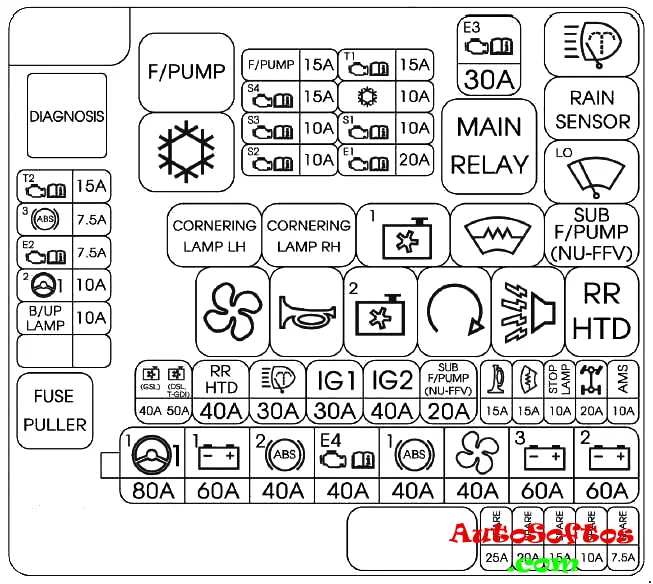

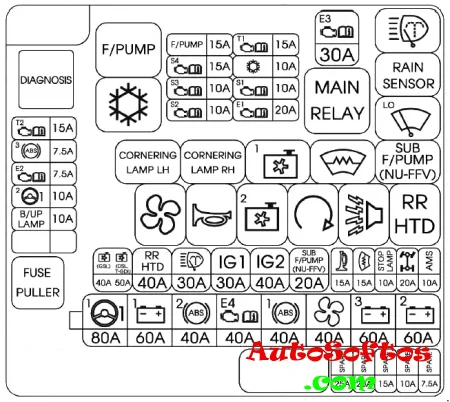

Схемы с крышки

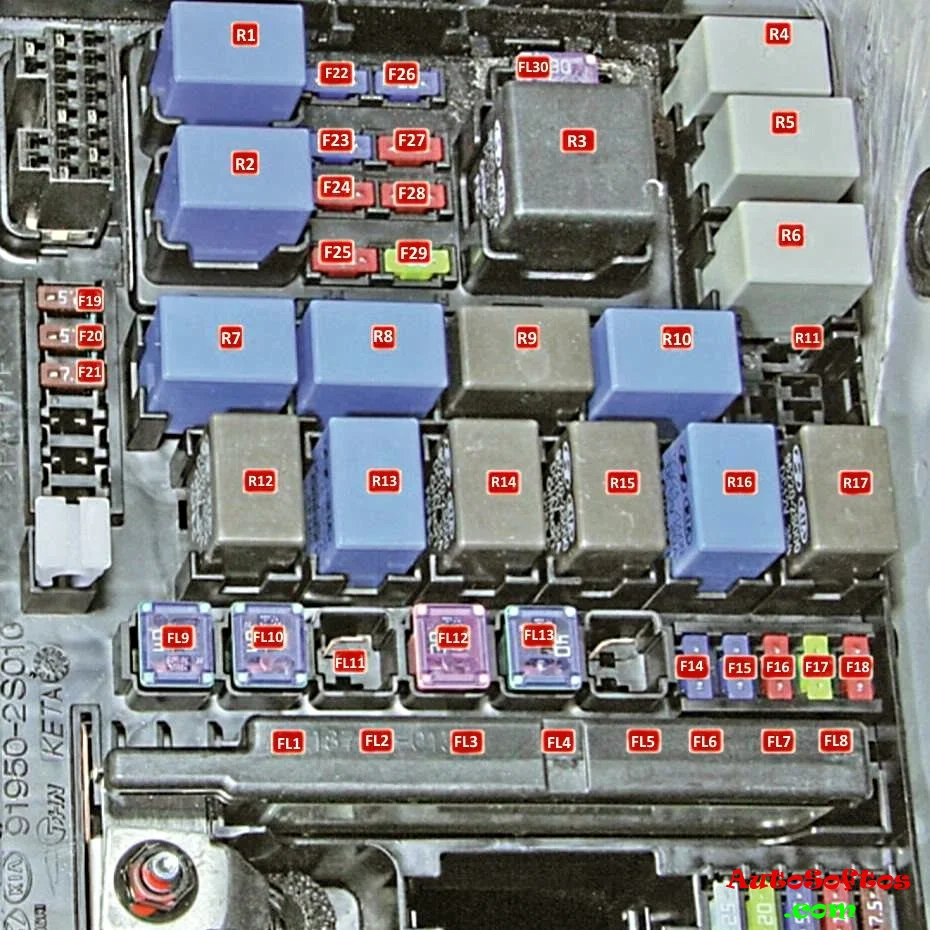

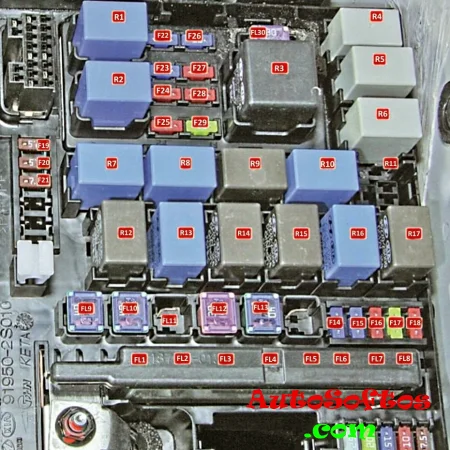

Фото – схема

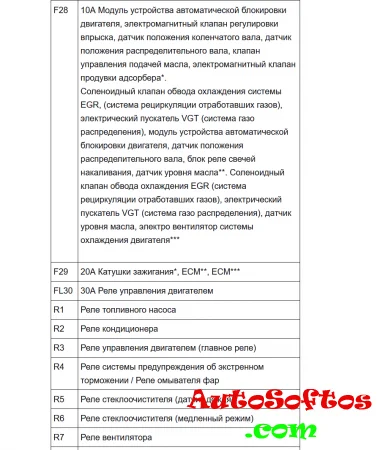

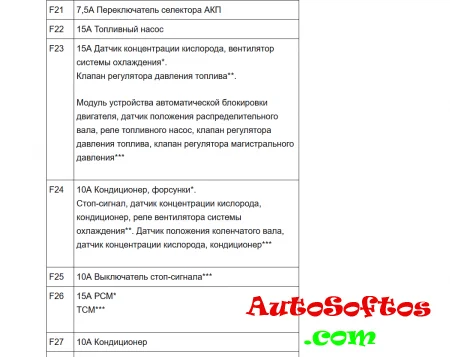

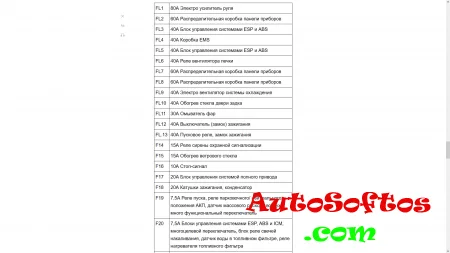

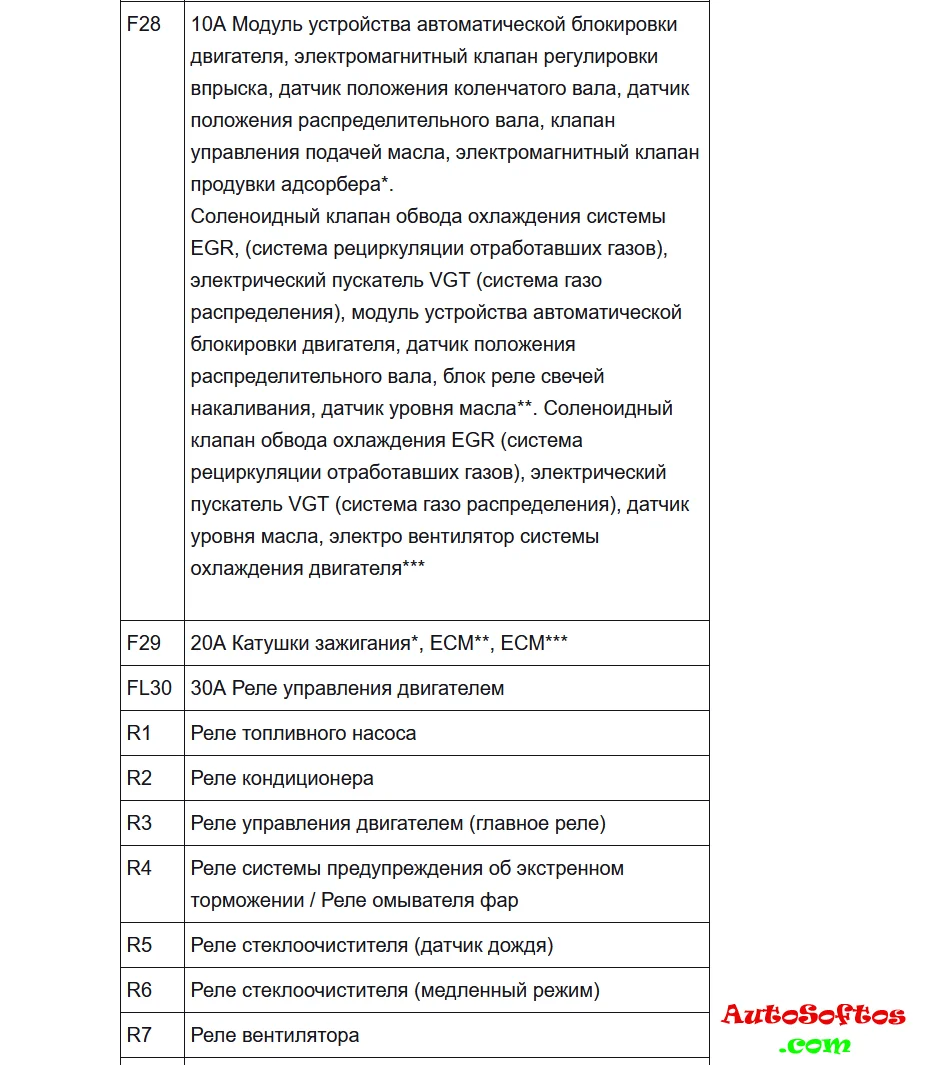

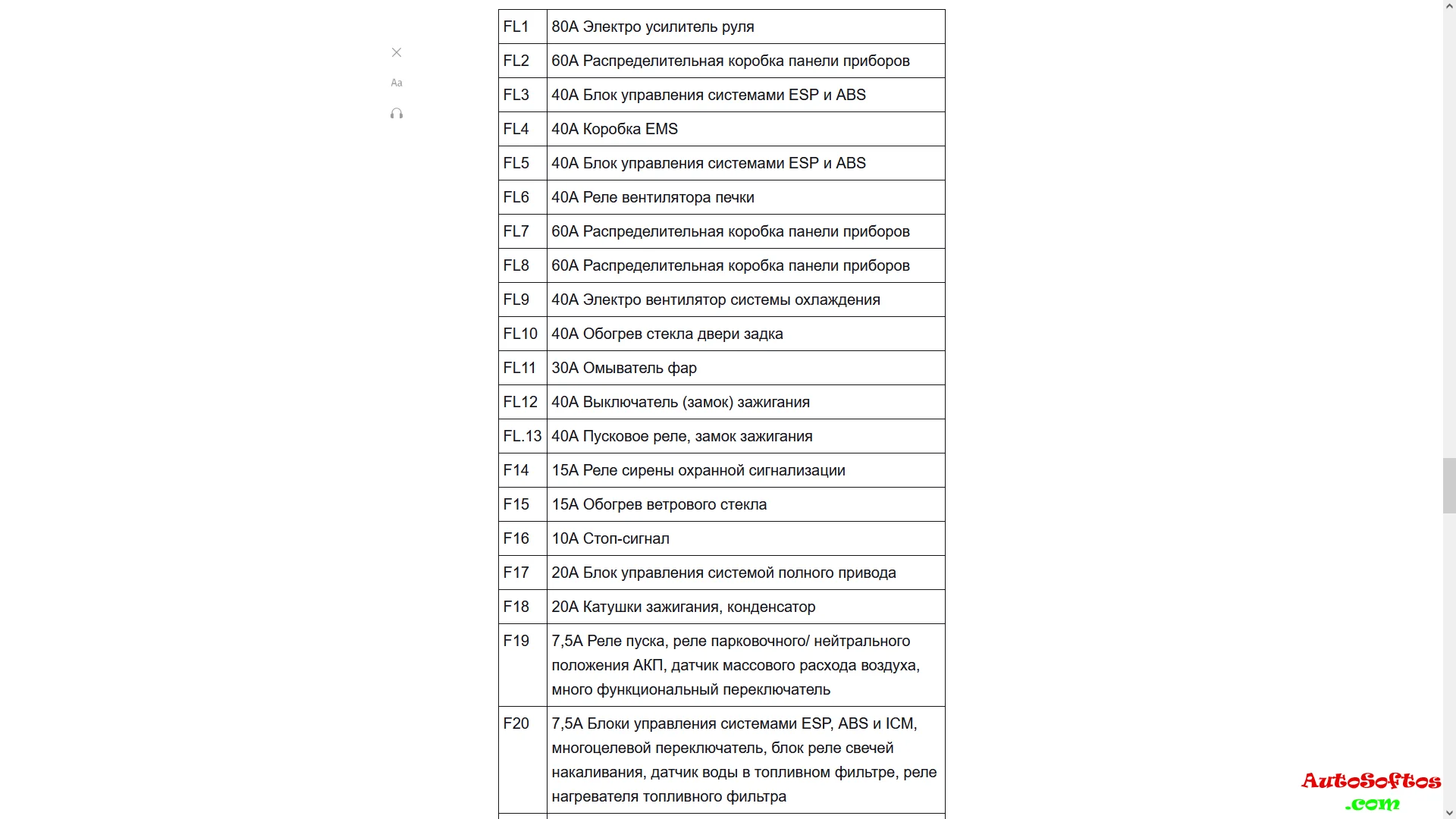

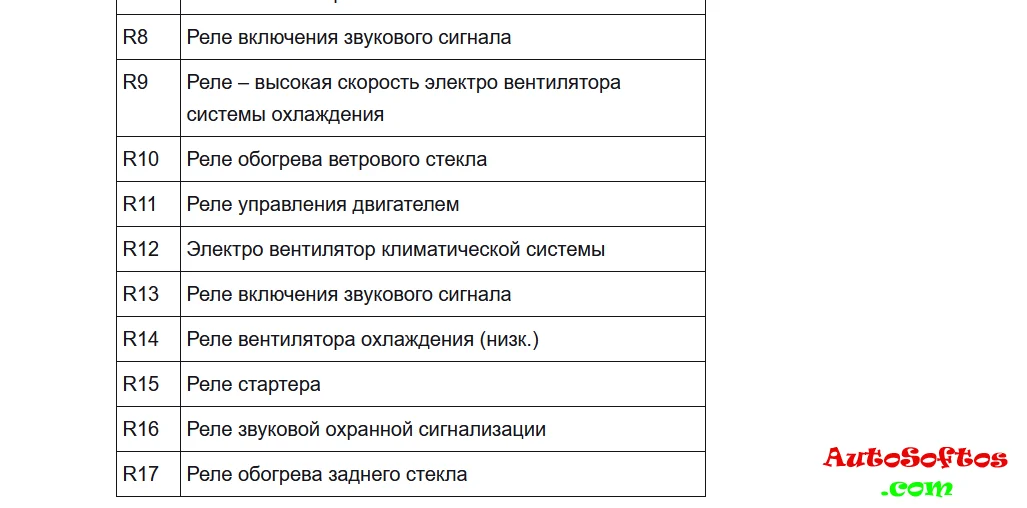

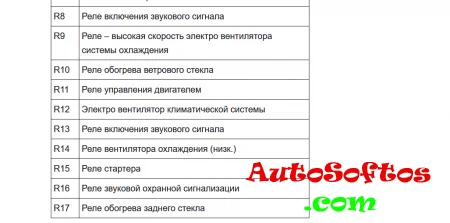

Обозначение








* Для бензиновых двигателей
** Для дизельных двигателей объемом 1,7 л
*** Для дизельных двигателей объемом 2,0 л.

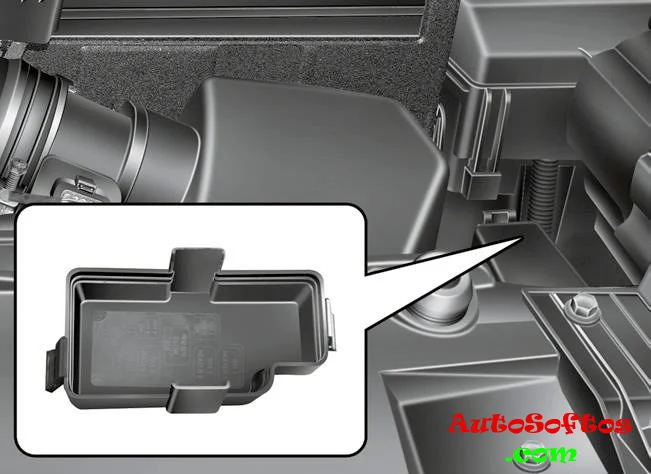

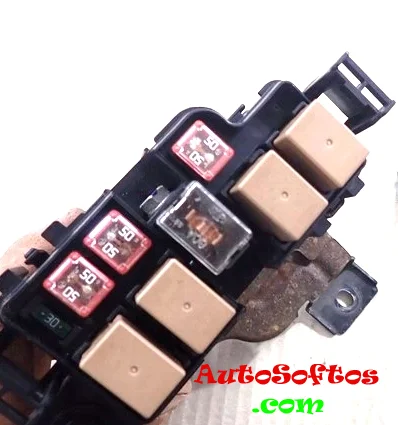

Дополнительный блок



Устанавливается на модели с дизельным двигателем.

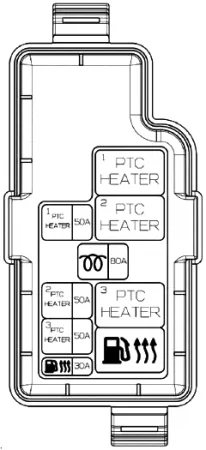

Схема

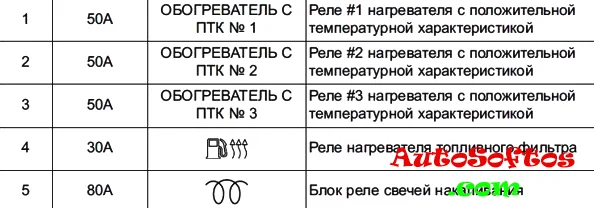

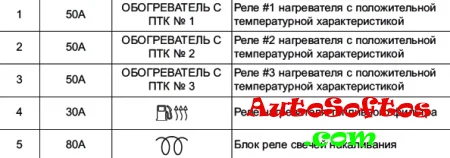

Расшифровка

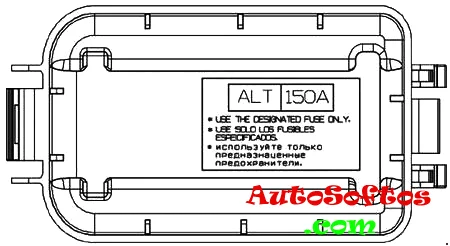

Главный предохранитель

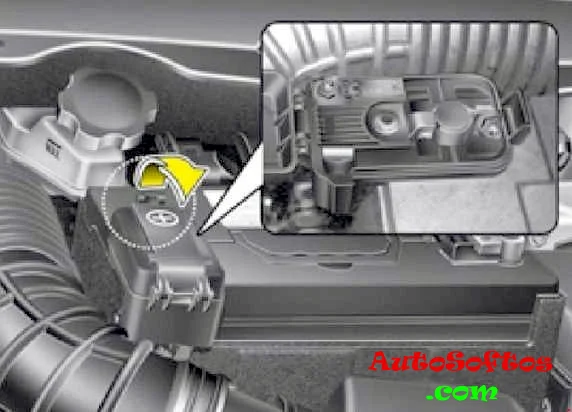

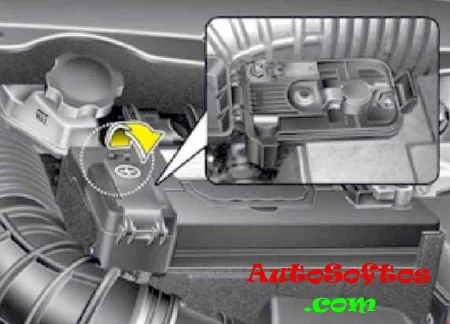

На многих автомобилях Спортейдж 3 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.



Схема
