Предохранители Kia Soul 1 и реле с описанием назначения и схемами блоков

  • Разместил: klays067;
  • Прочитано: 159;
  • Дата: 6-02-2024, 00:38;
  • Сообщить о ошибке


Здесь вы найдёте информацию с описанием предохранителей и реле Киа Соул 1 го поколения со схемами блоков, местами расположения и фото примерами исполнения.

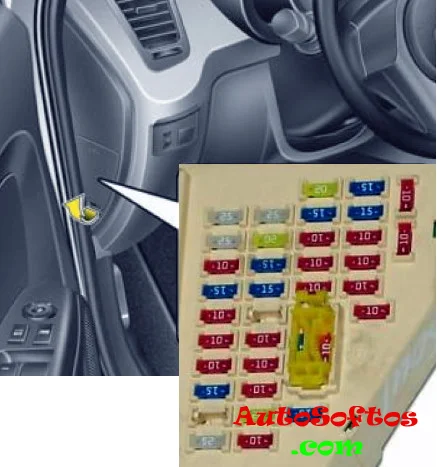

Блок в салоне



Находится в торце приборной панели за защитной крышкой.

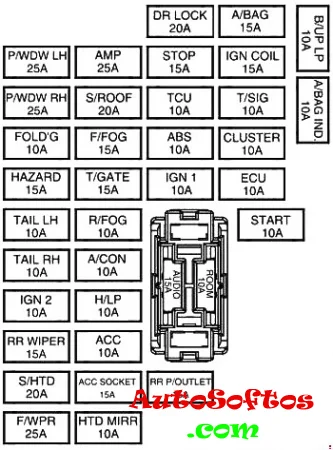

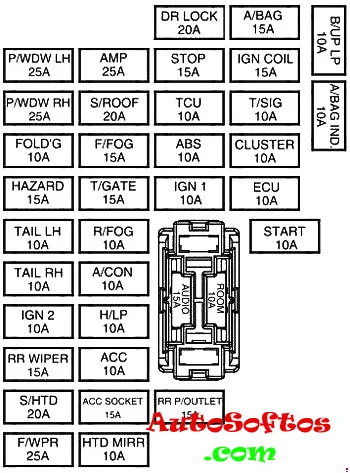

Схема

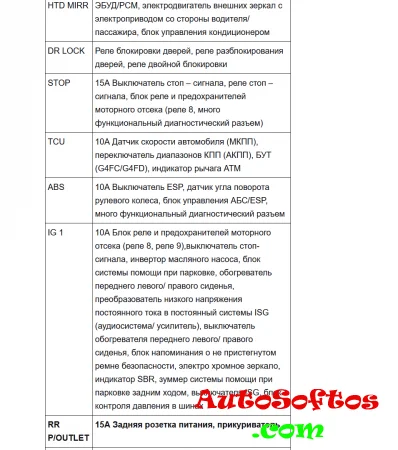

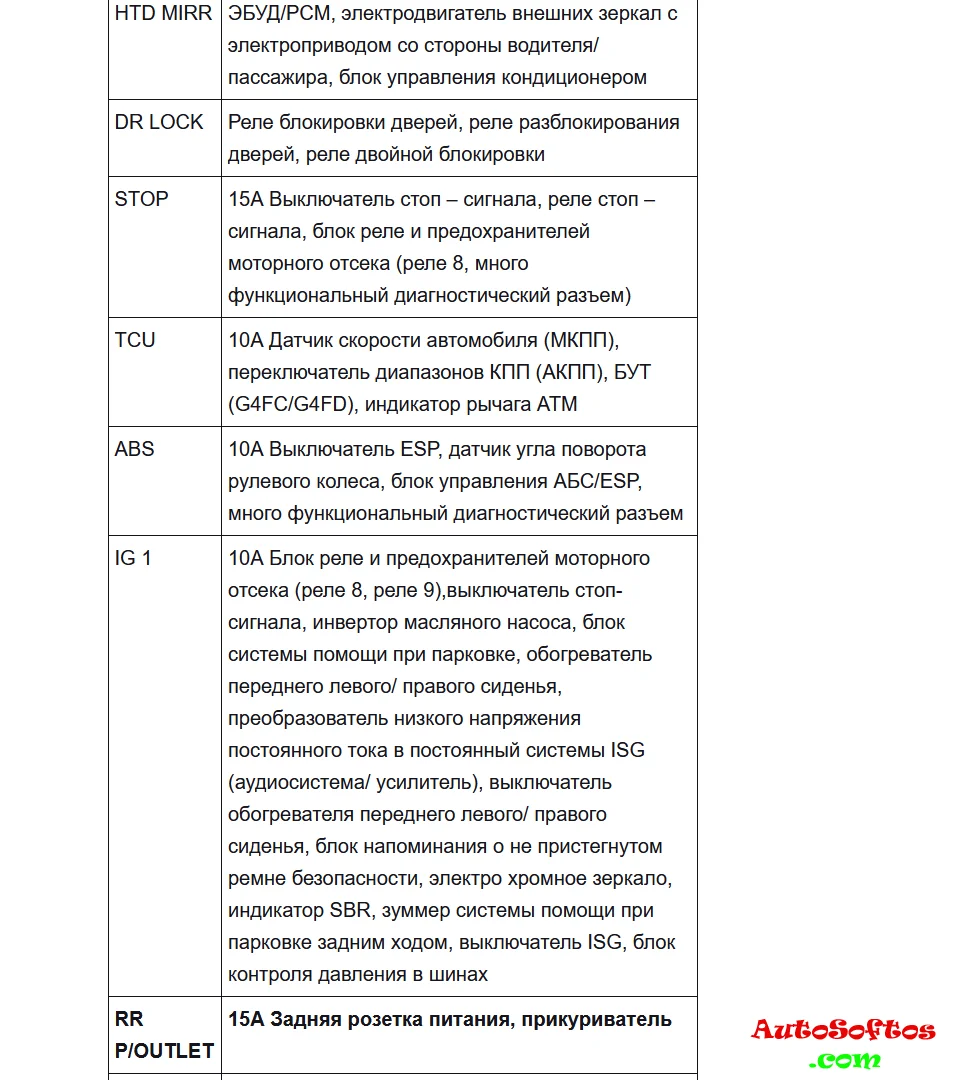

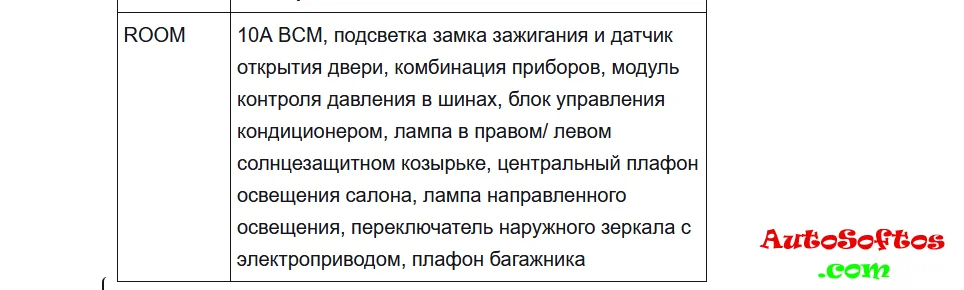

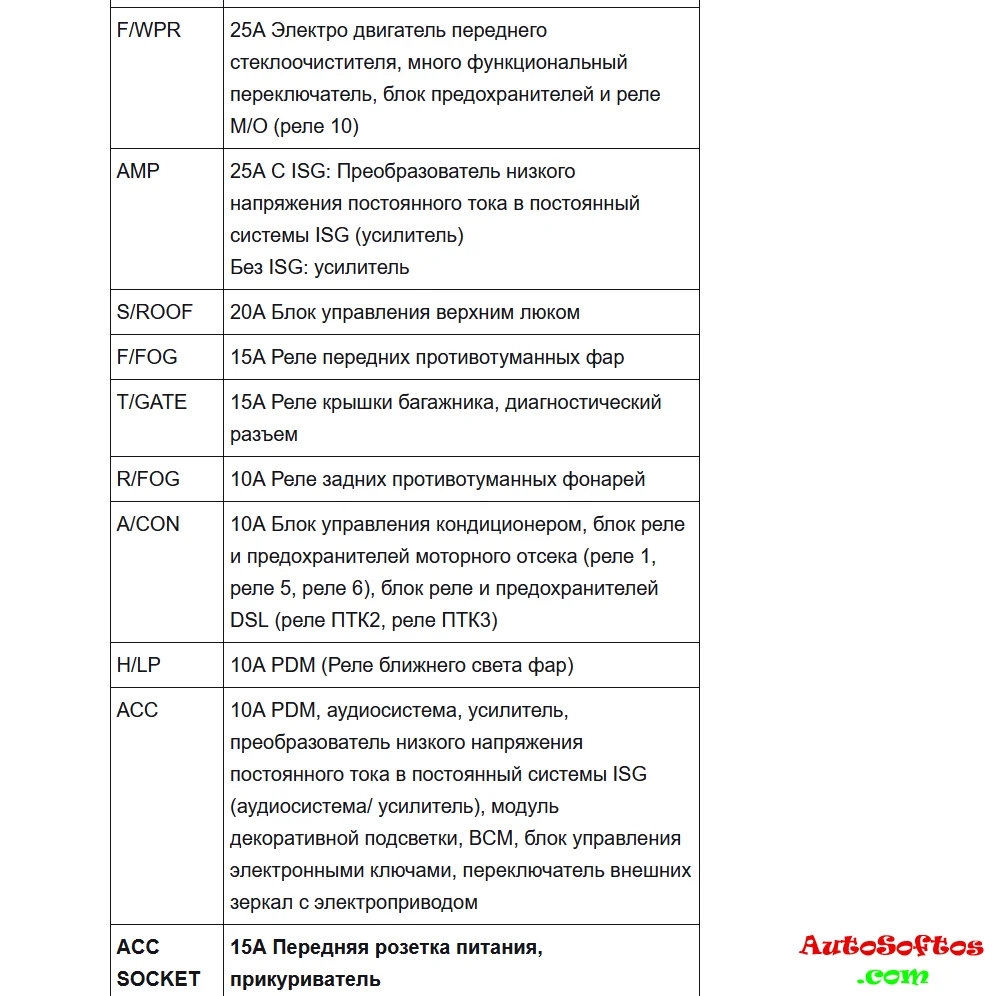

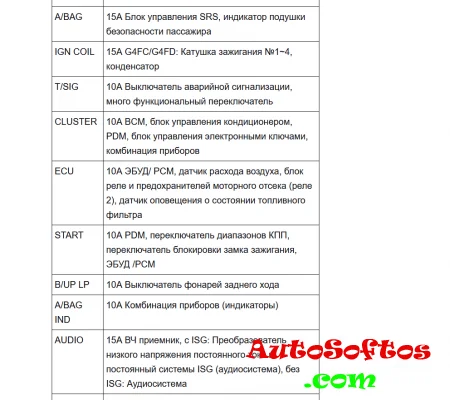

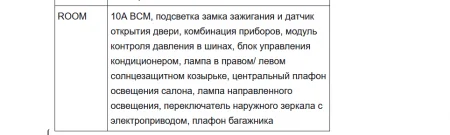

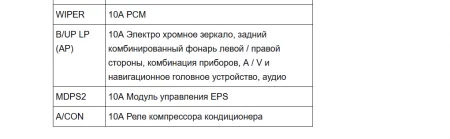

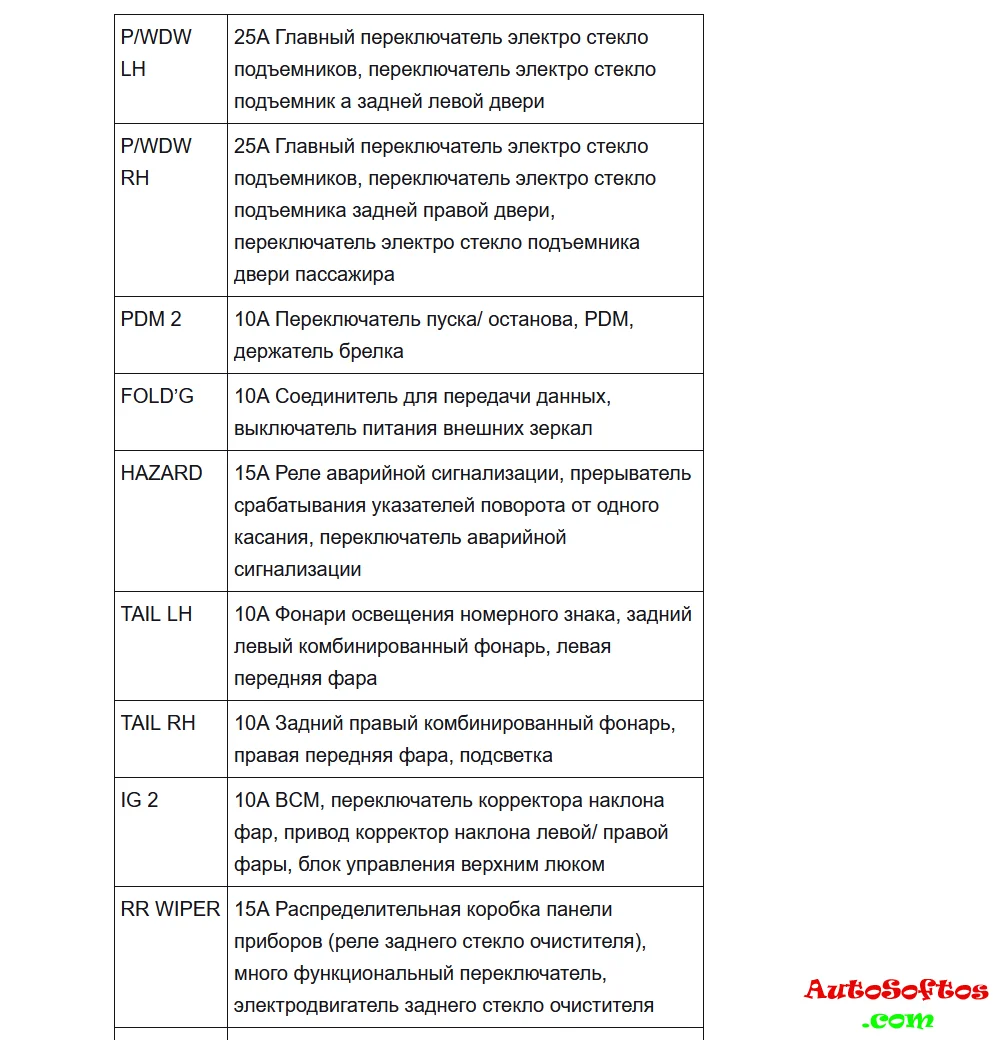

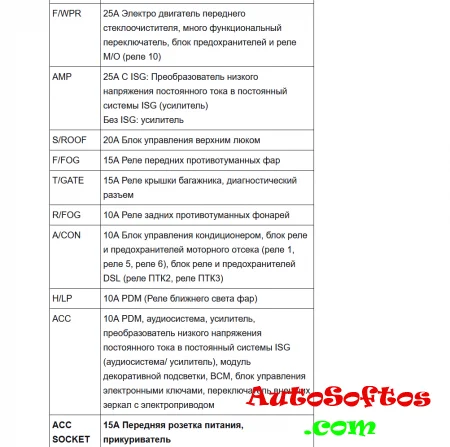

Описание








Предохранитель переднего прикуривателя обозначен как ACC SOCKET, а задний – RR P/OUTLET.



За блоком предохранителей, под панелью, отдельно устанавливается блок реле модуля распределения питания, отвечающей за кнопку старт / стоп и её подсветку.

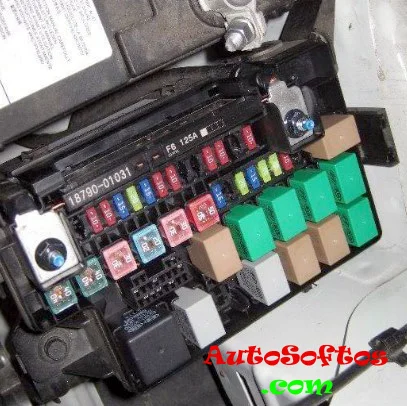

Блоки под капотом

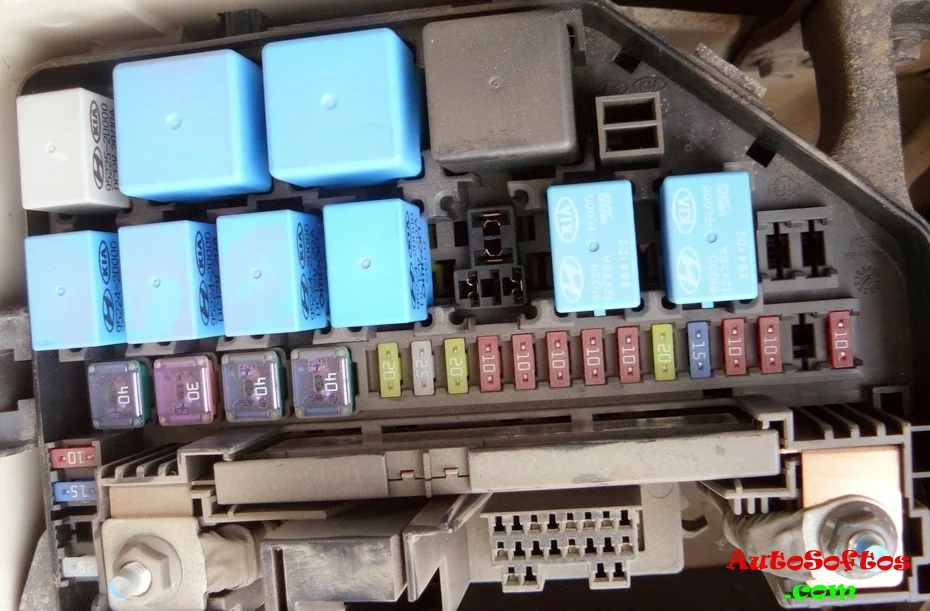

Основной блок

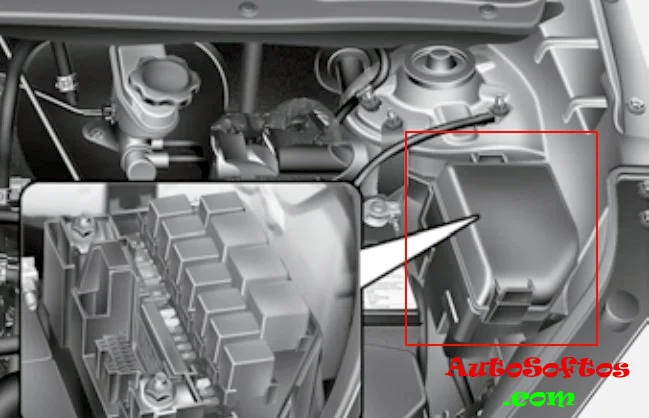

Расположен с левой стороны моторного отсека, рядом с аккумулятором.



Вариант 1

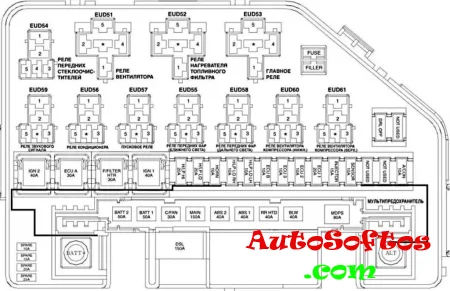

Схема с обозначением

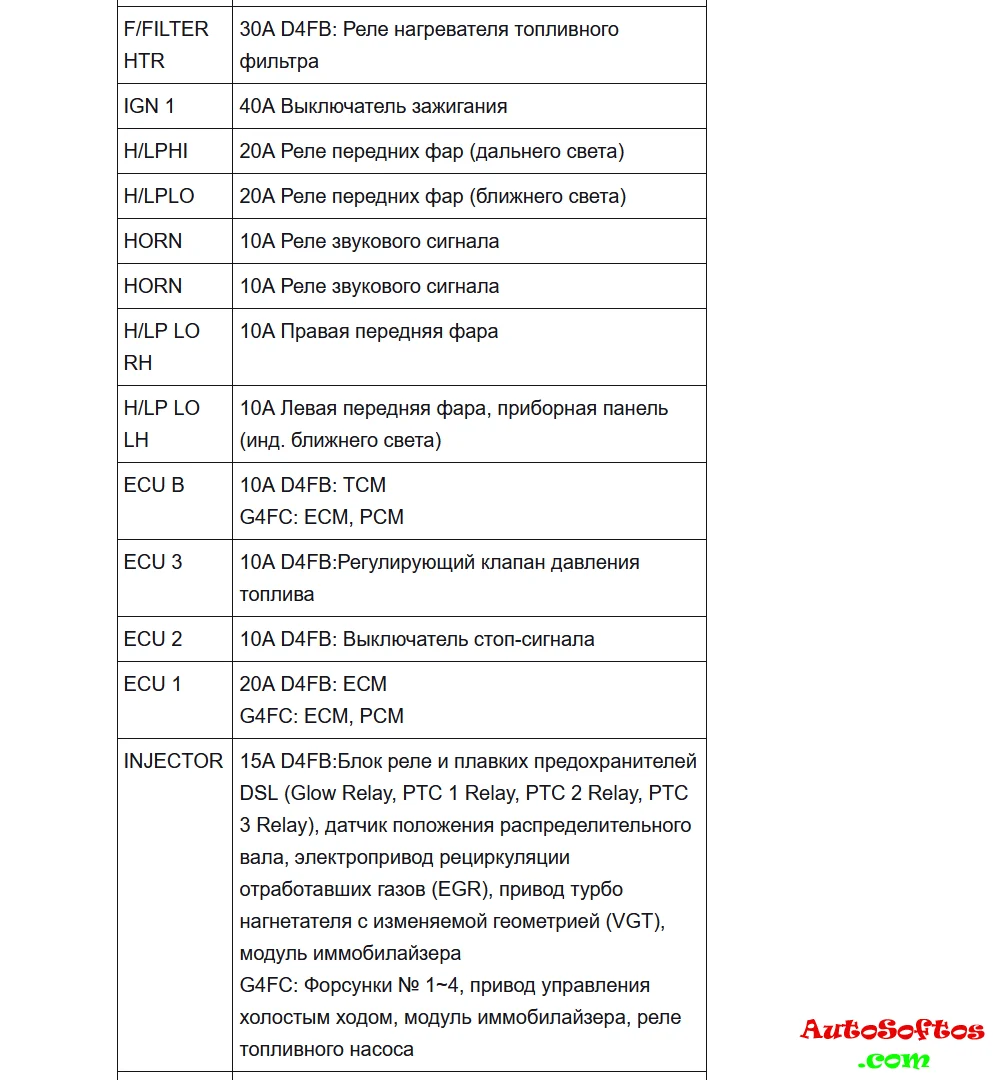

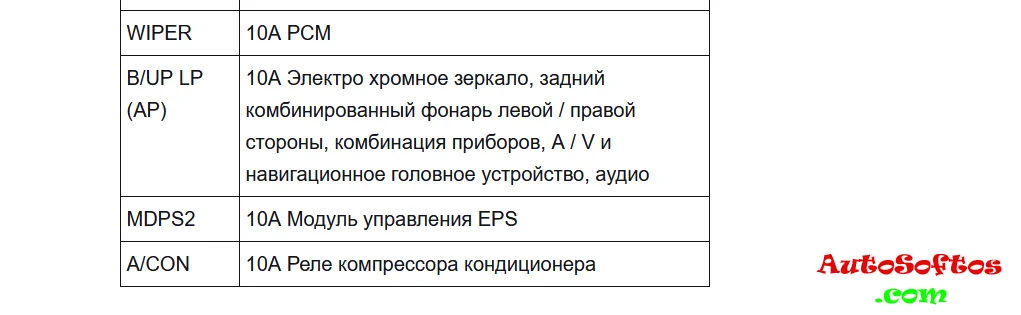

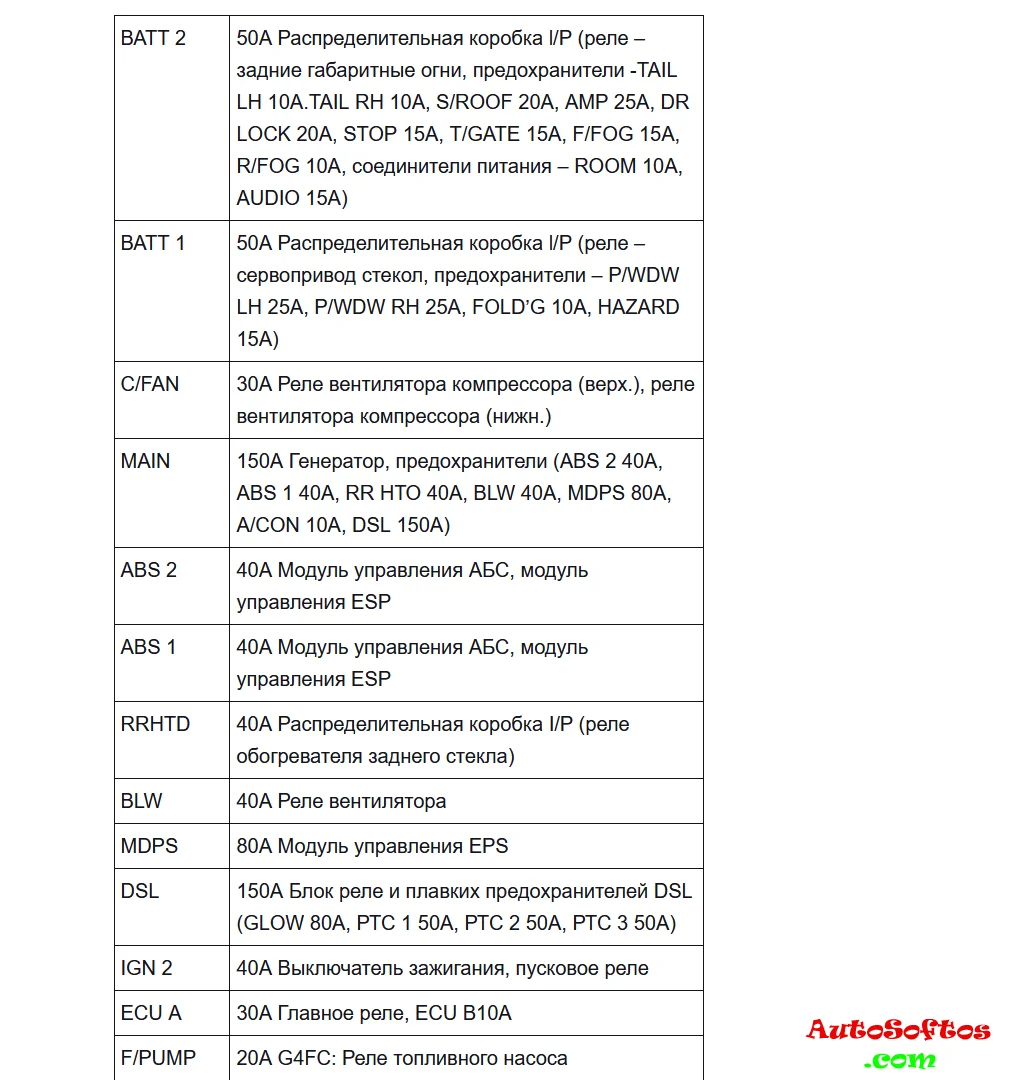

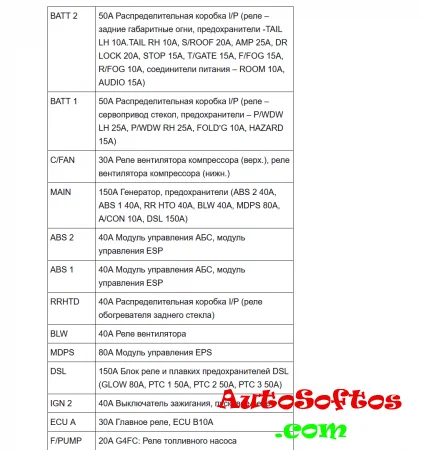

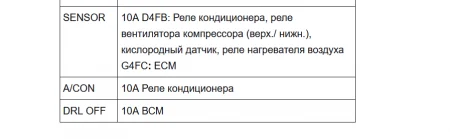

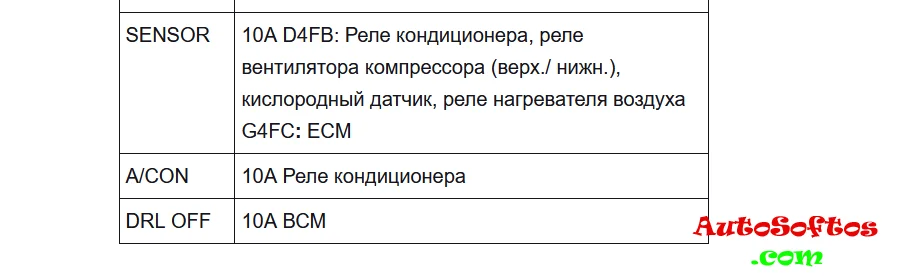

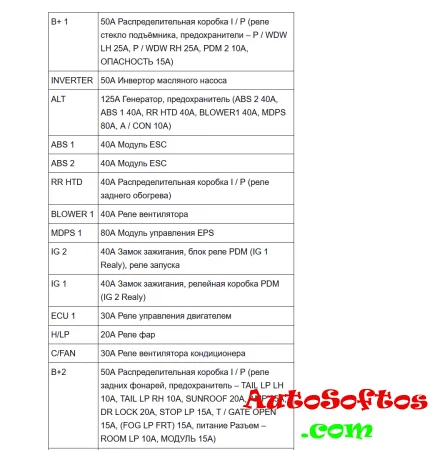

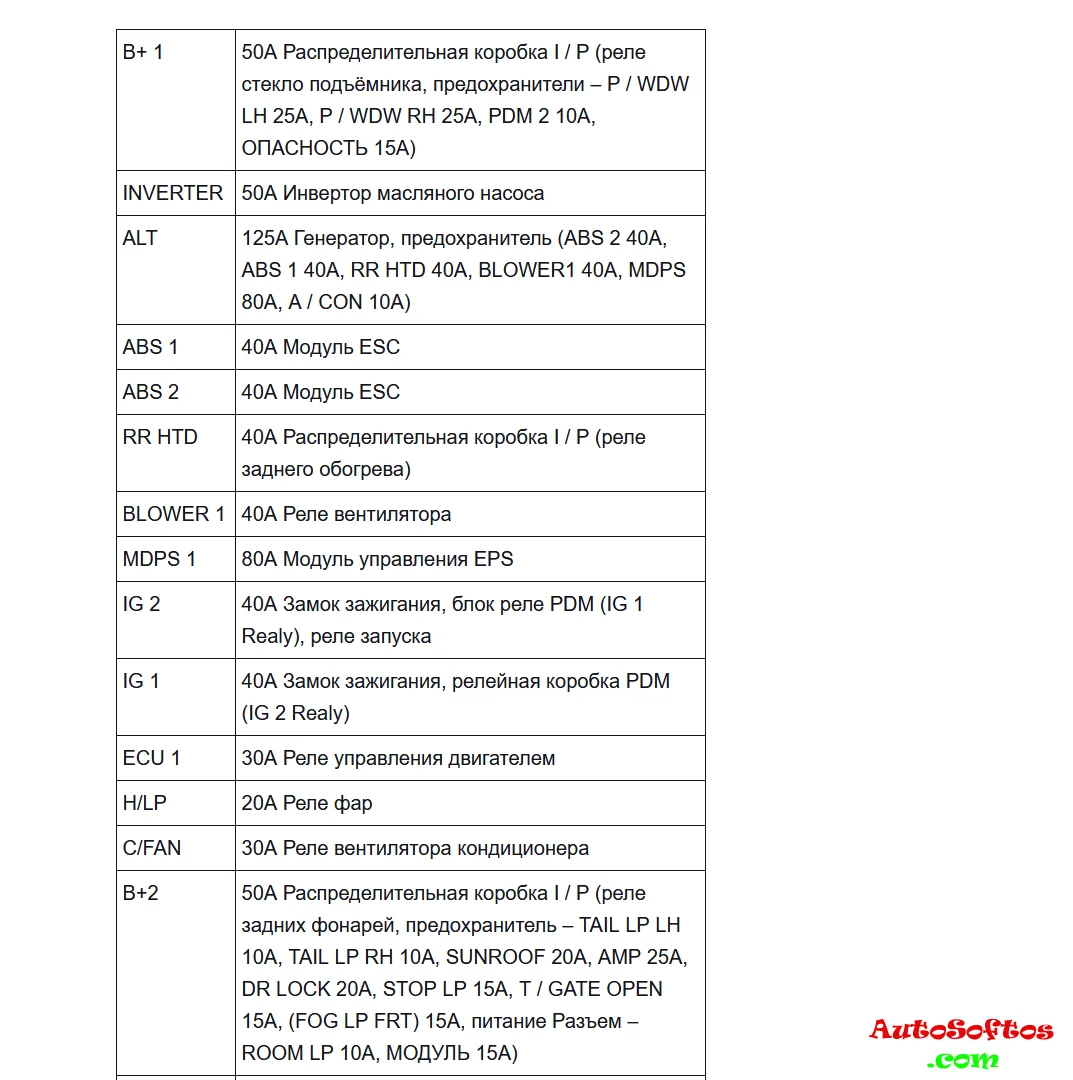

Назначение







Вариант 2



Предохранители Kia Soul 1 и реле с описанием назначения и схемами блоков

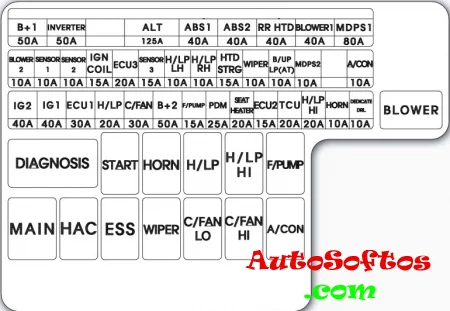

Схема

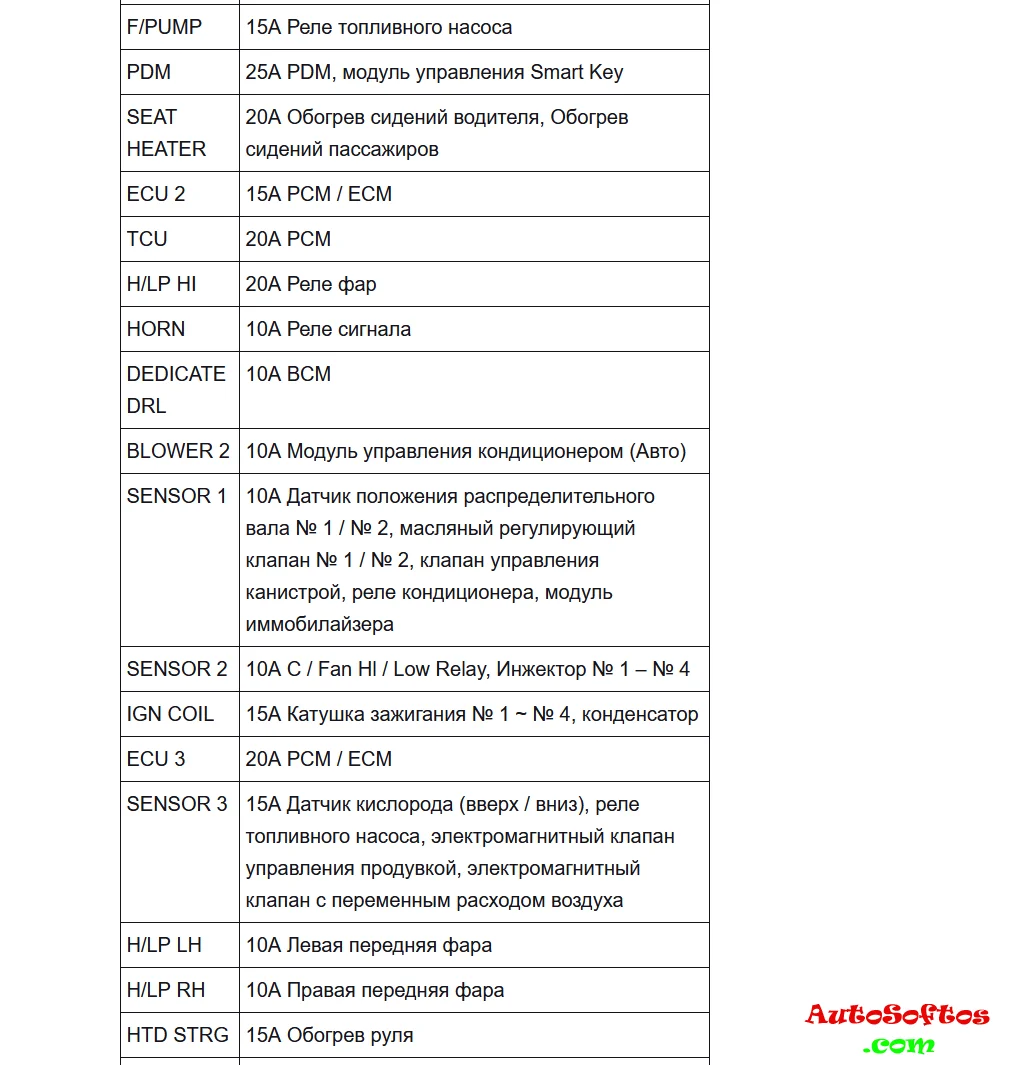

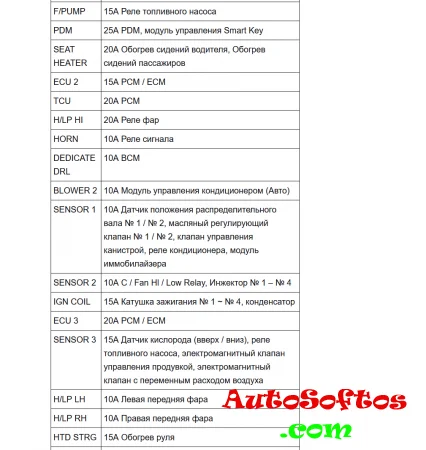

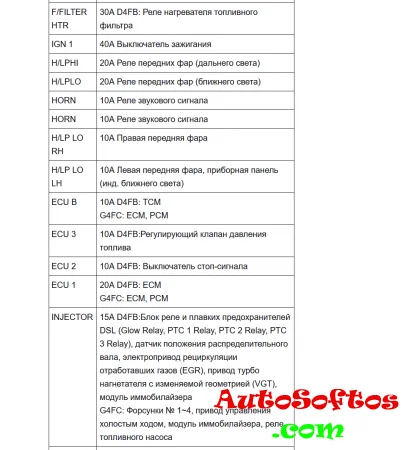

Расшифровка

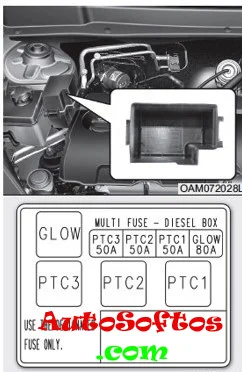

Дополнительный блок



Устанавливается на модели Киа Соул с дизельным двигателем.



Тут находятся элементы отвечающие за работу дополнительного подогрева и свечей накала.
