Предохранители Kia Rio 4 и реле с назначением и схемами блоков

  • Разместил: klays067;
  • Прочитано: 70;
  • Дата: 17-03-2024, 15:24;
  • Сообщить о ошибке


Здесь мы представим информацию с описанием предохранителей и реле Киа Рио 4 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

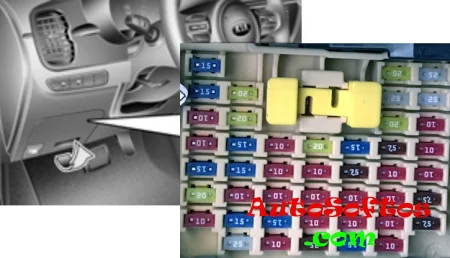

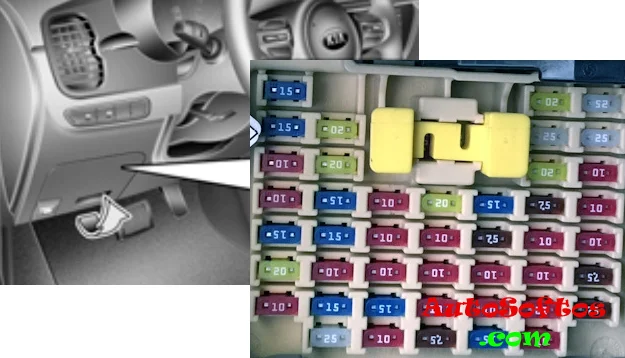

Блок в салоне



Находится под панелью, со стороны водителя. Для доступа уберите защитную крышку.

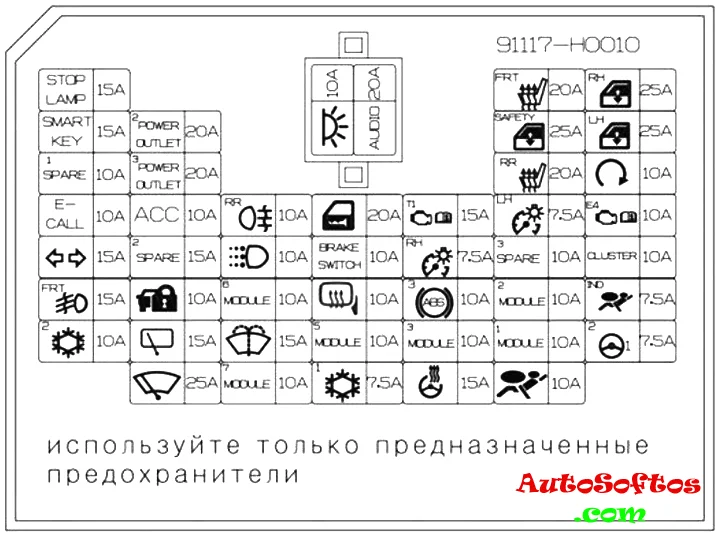

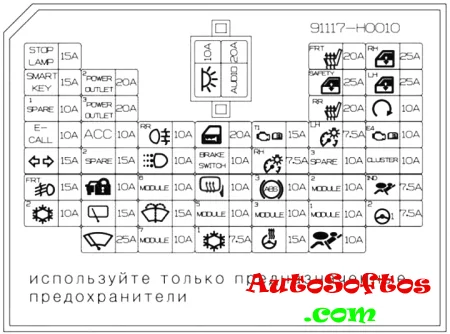

Схема

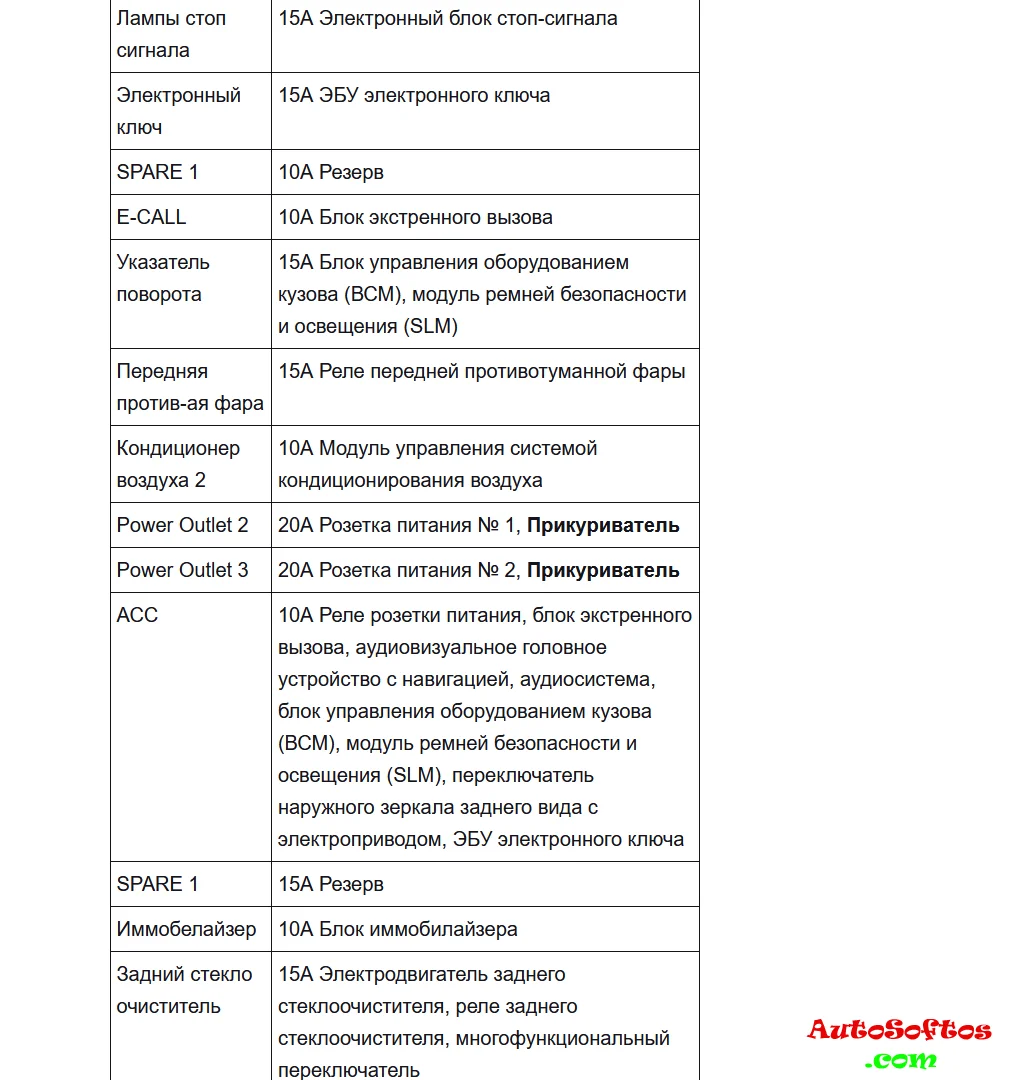

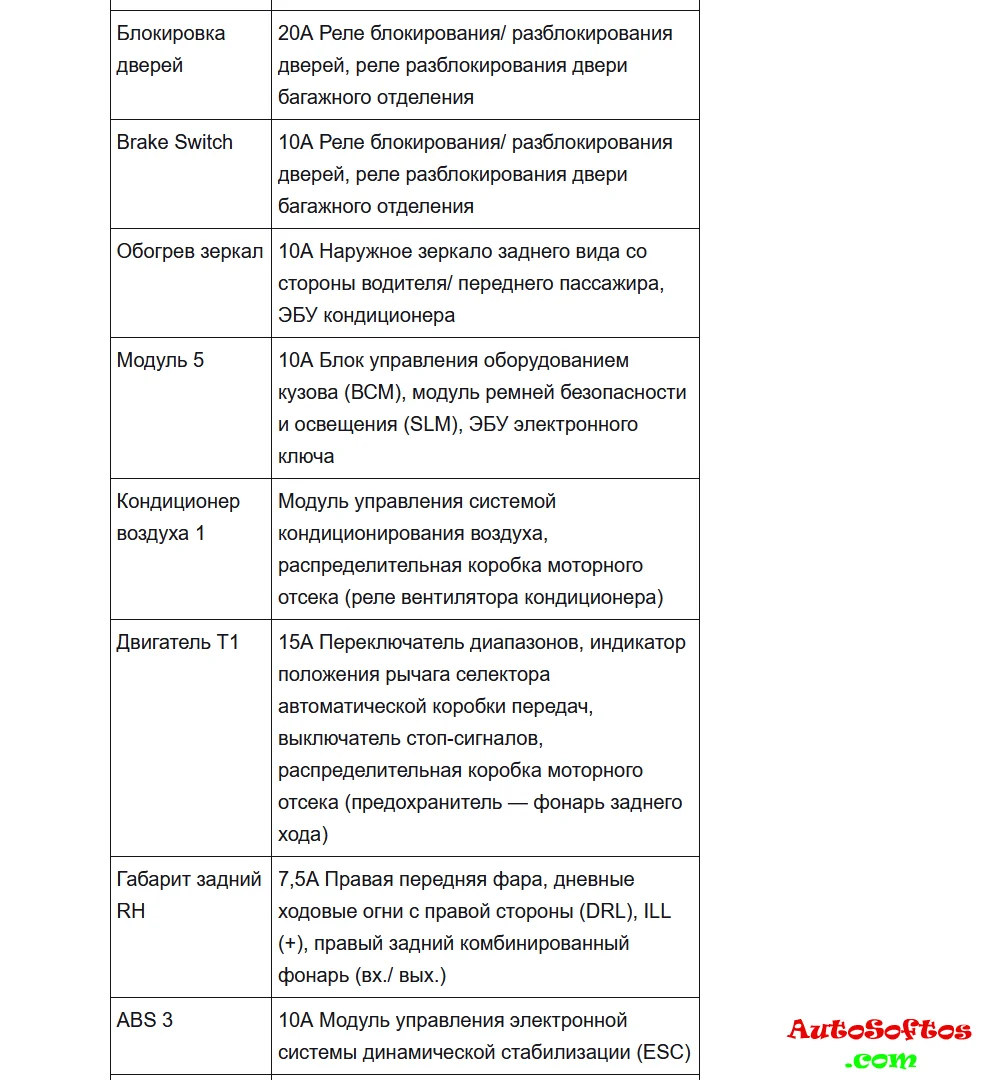

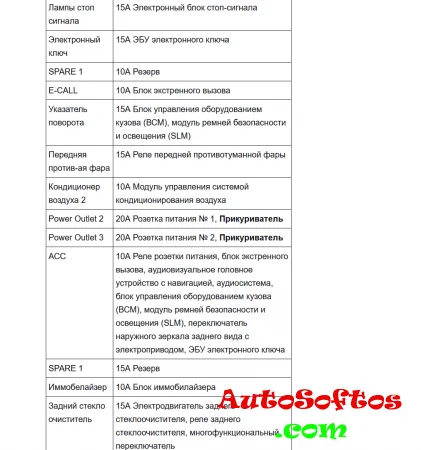

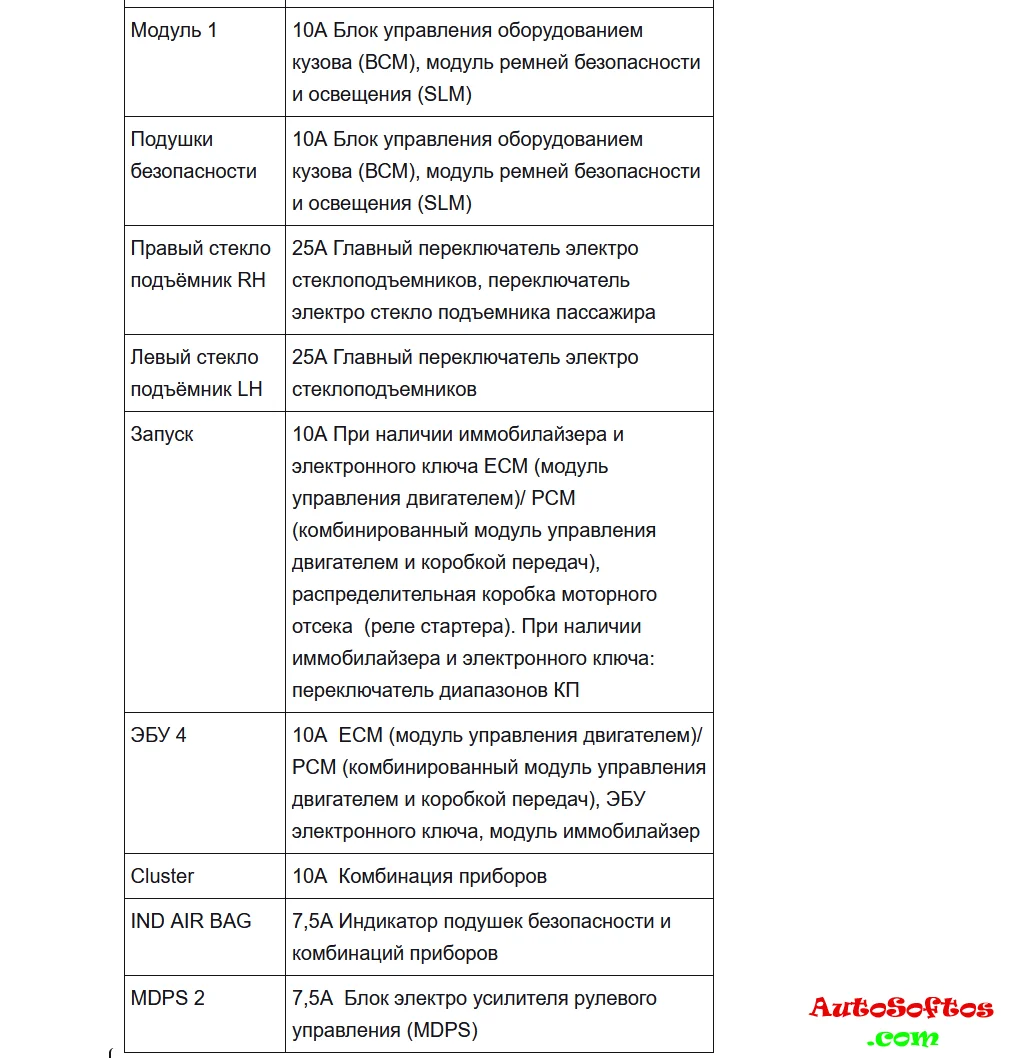

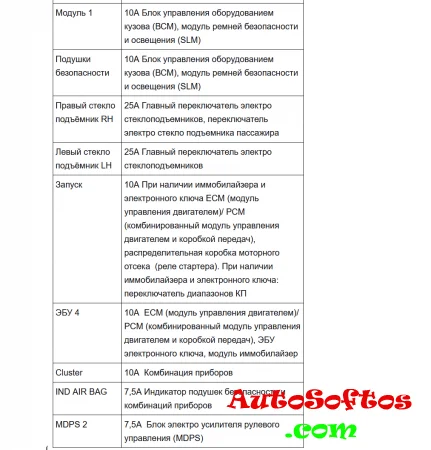

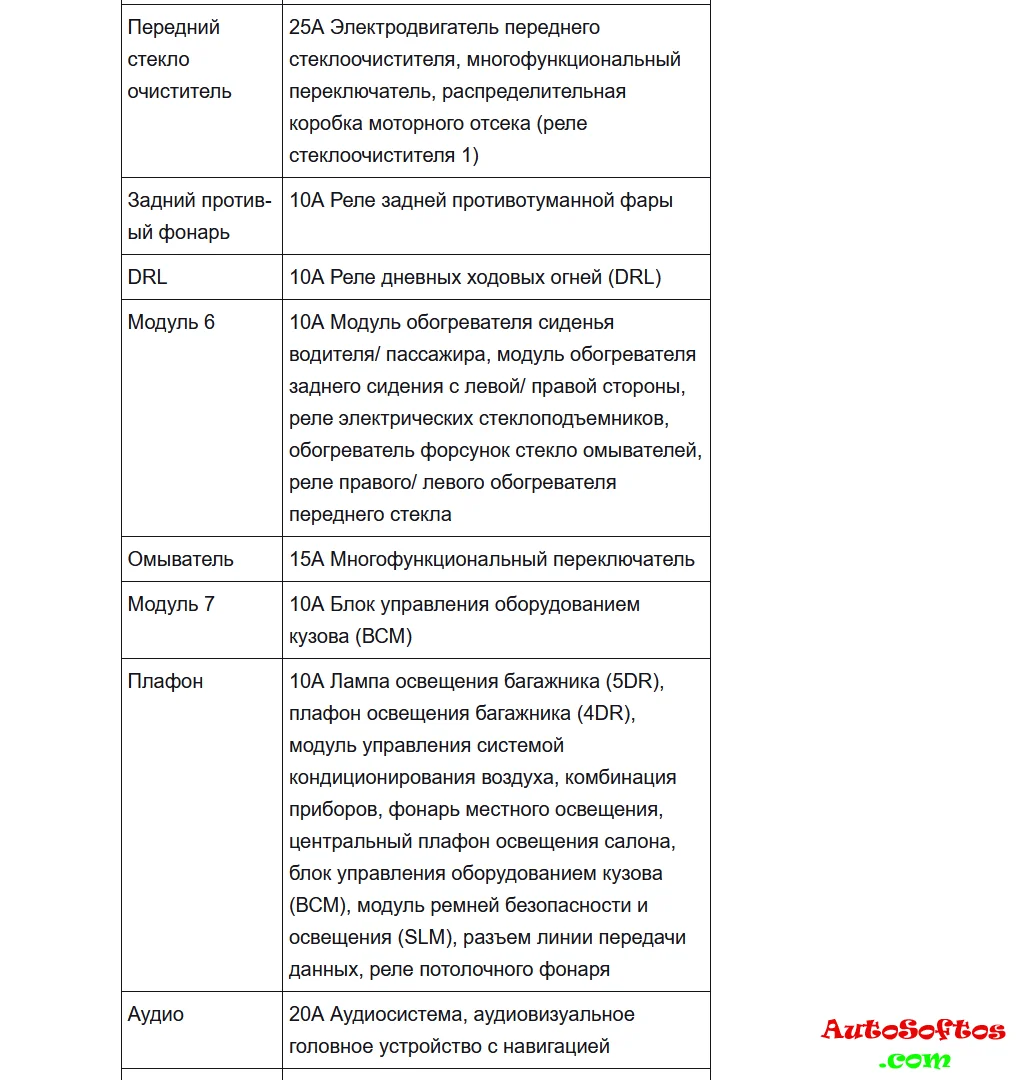

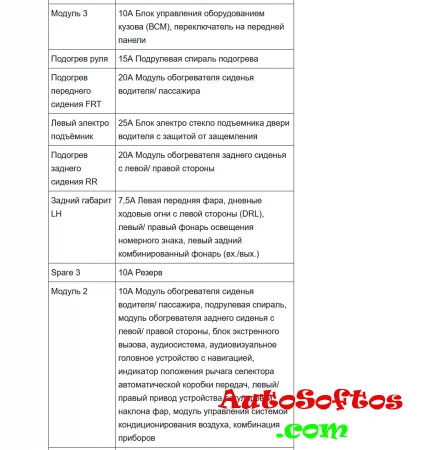

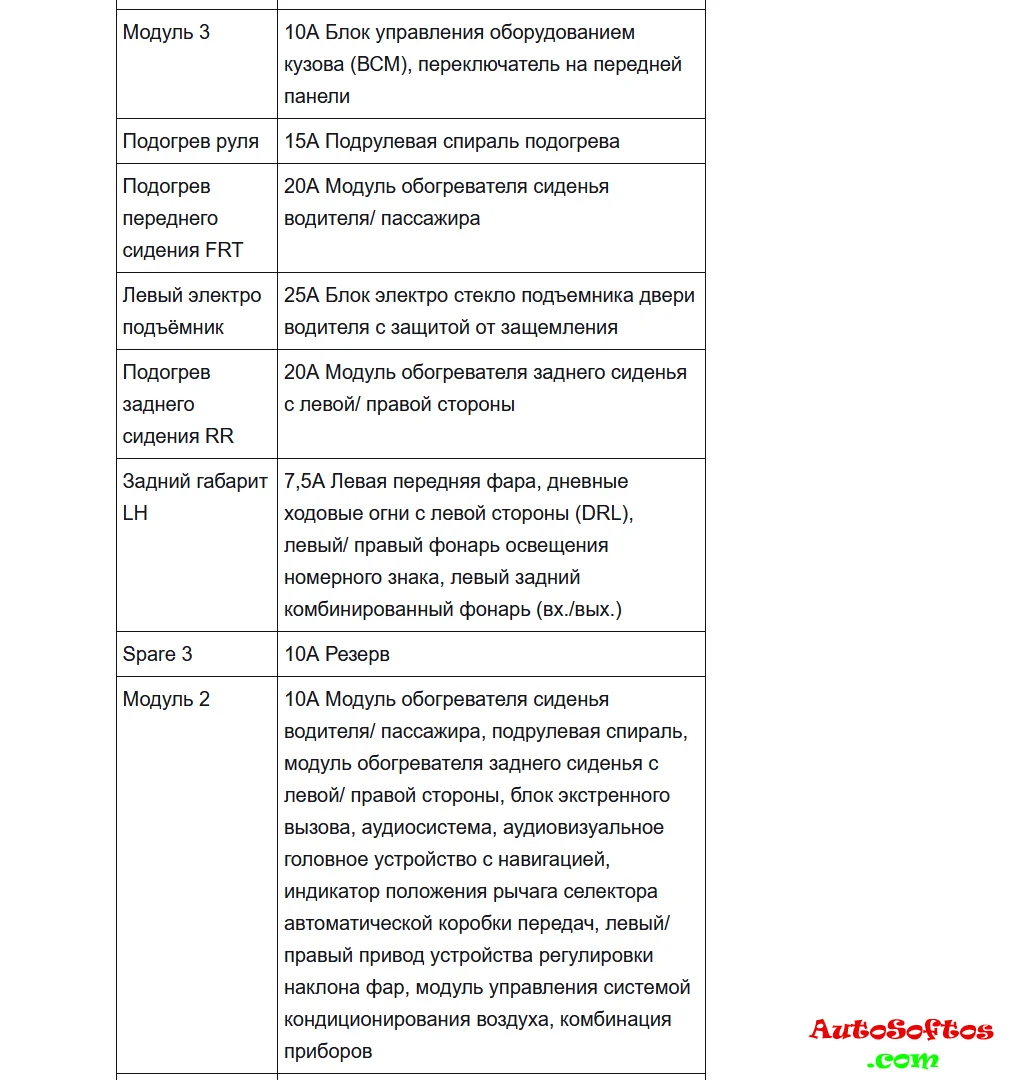

Описание








За прикуриватель отвечают предохранители обозначенные как Power Outlet на 20А.



С обратной стороны блока могут крепится отдельные не съёмные реле: реле аварийной сигнализации, реле стеклоподъемников, центрального замка и т. д.

Блок под капотом



Под капотом могут располагаться 2 блока с плавкими предохранителями и реле.

Предохранители Kia Rio 4 и реле с назначением и схемами блоков


Основной блок



Находится в левой части моторного отсека.

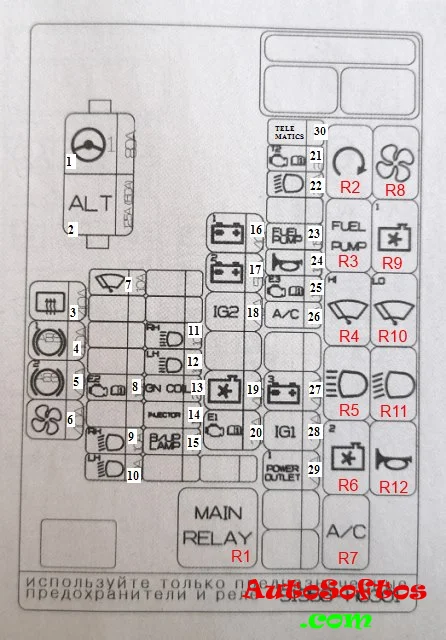

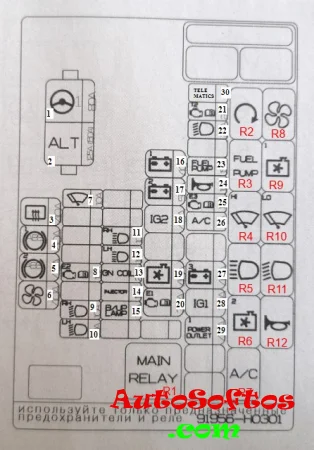

Схема

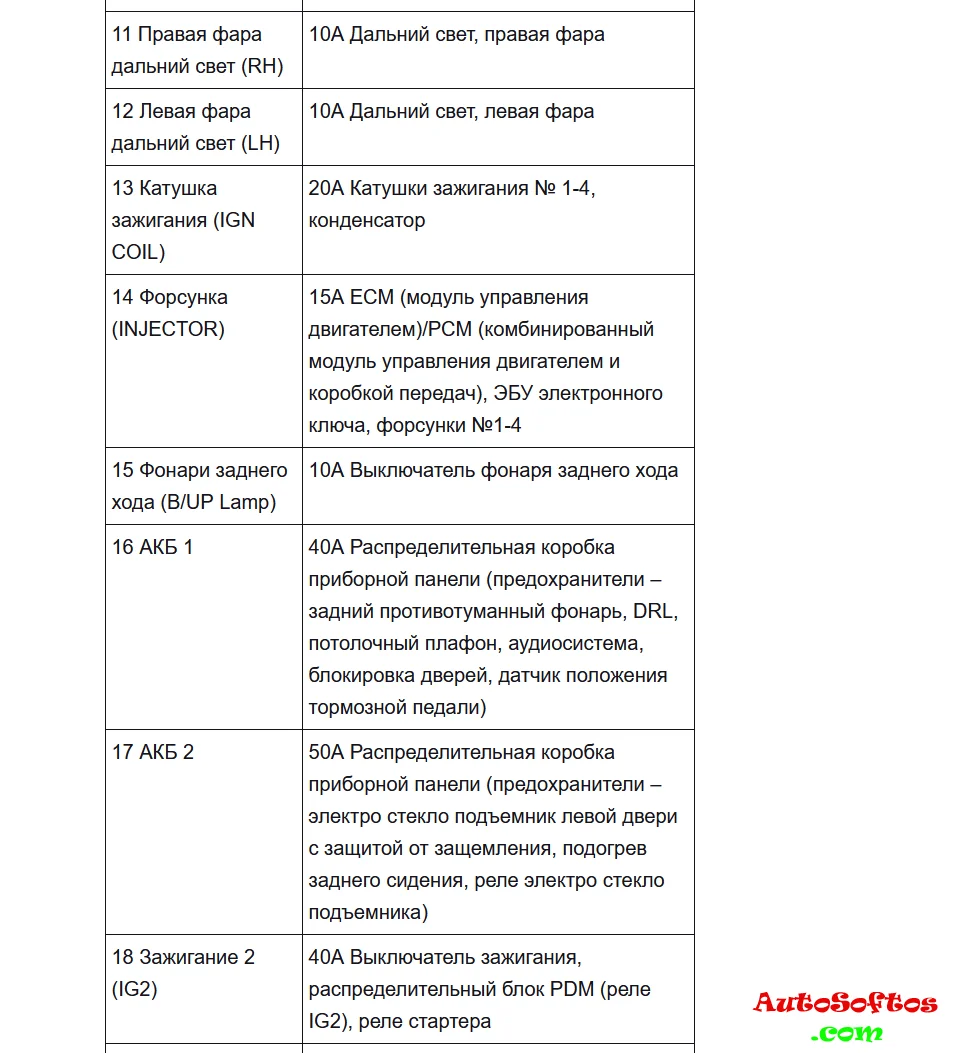

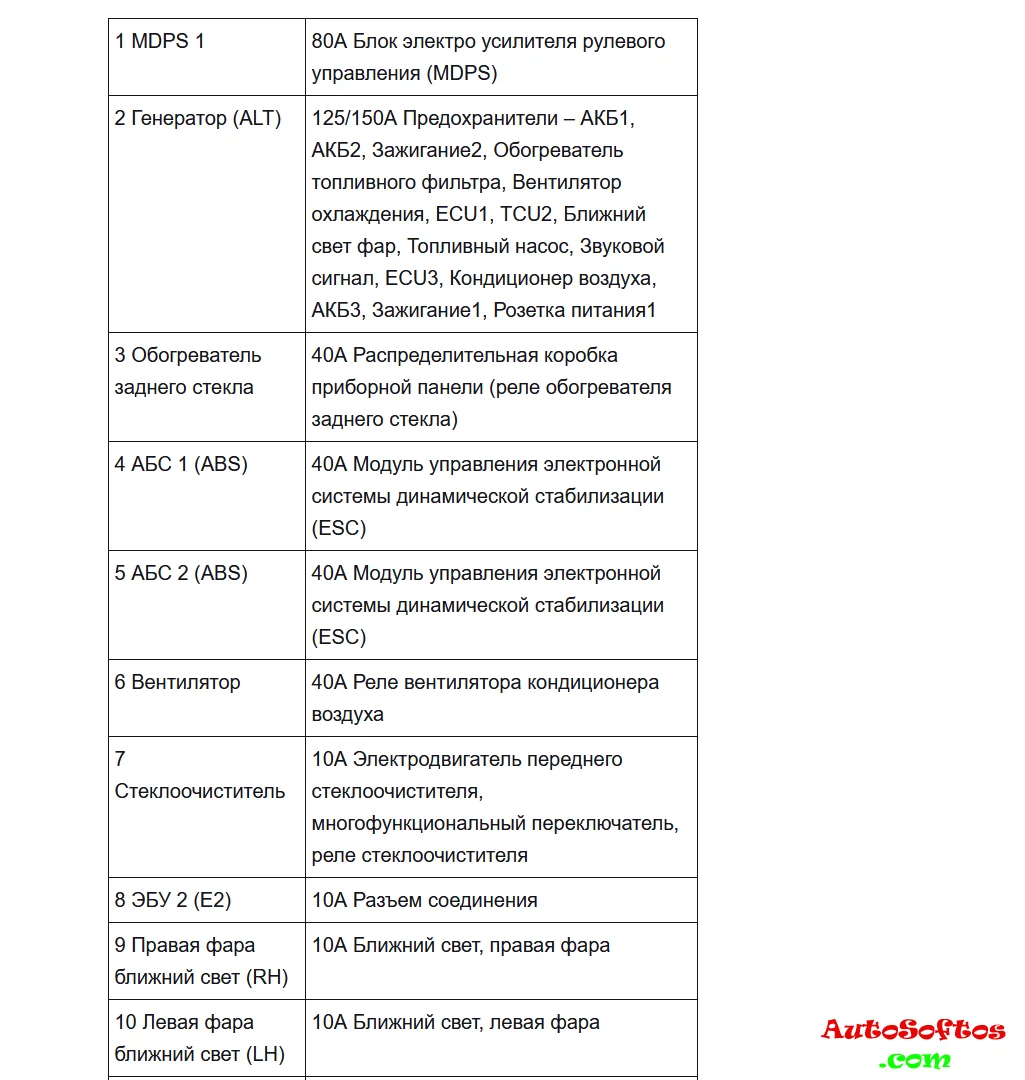

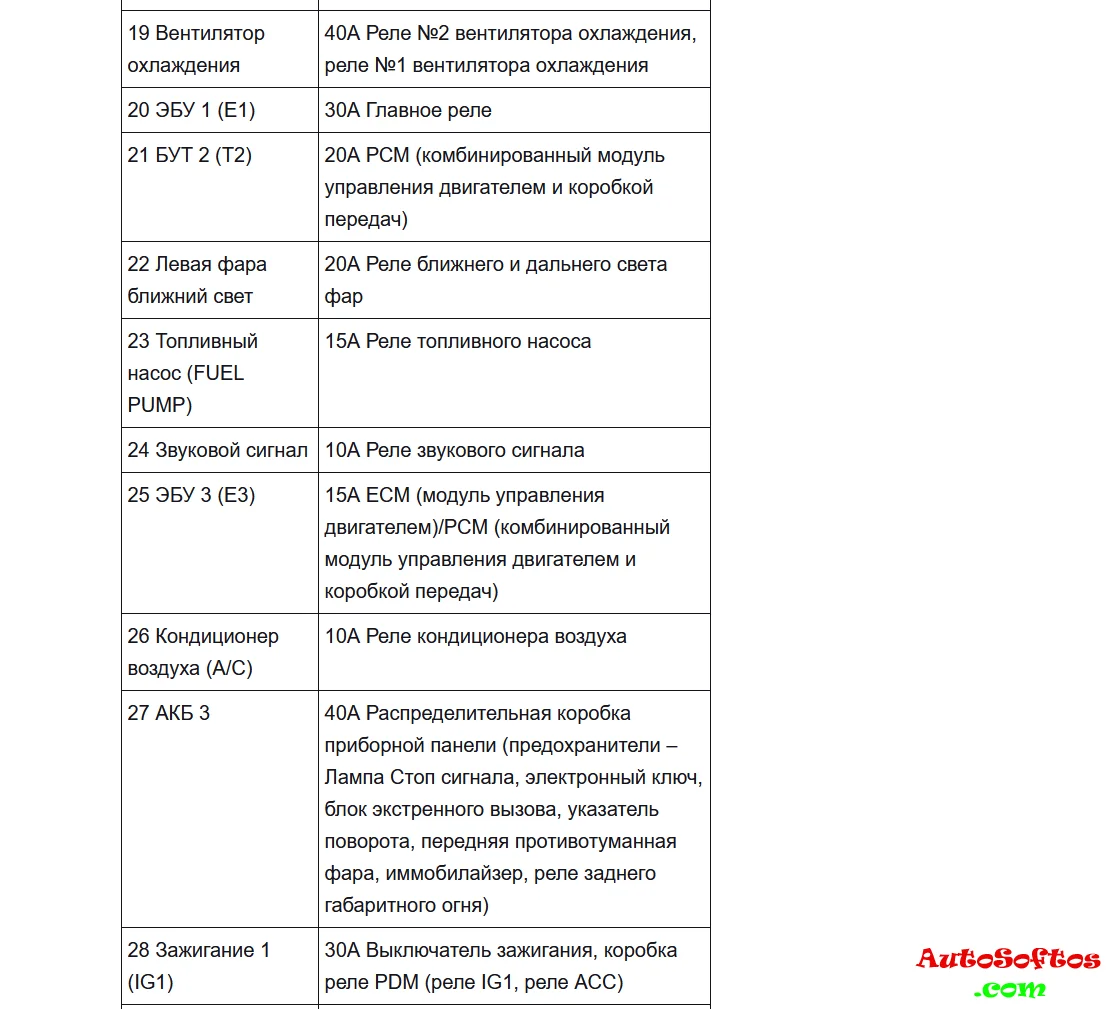

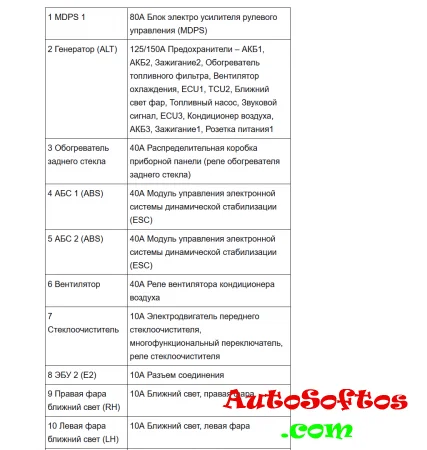

Назначение предохранителей

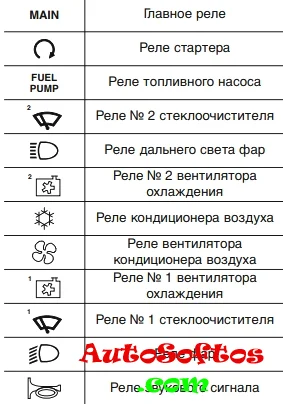

Обозначение реле



1. Главное реле
2. Реле стартера
3. Реле топливного насоса
4. Реле №2 стеклоочистителя
5. Реле дальнего света фар
6. Реле №2 вентилятора охлаждения
7. Реле кондиционера воздуха
8. Реле вентилятора кондиционера воздуха
9. Реле №1 вентилятора охлаждения
10. Реле №1 стеклоочистителя
11. Реле фар
12. Реле звукового сигнала

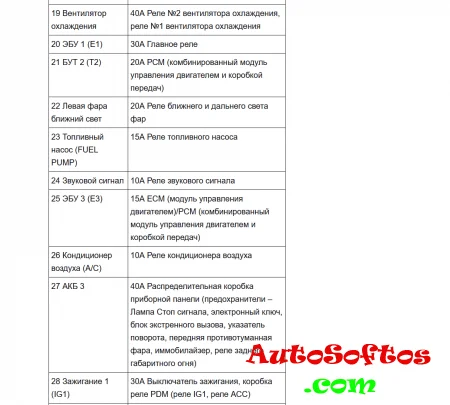

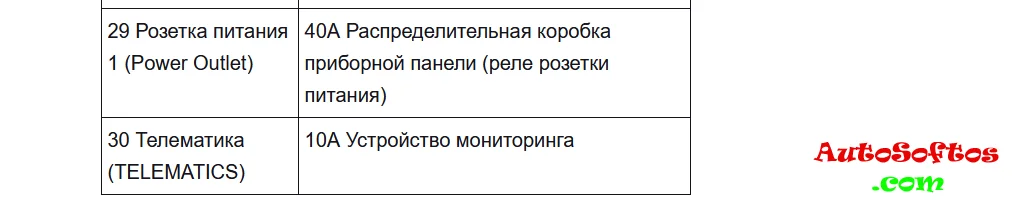

Таблица





Дополнительный блок

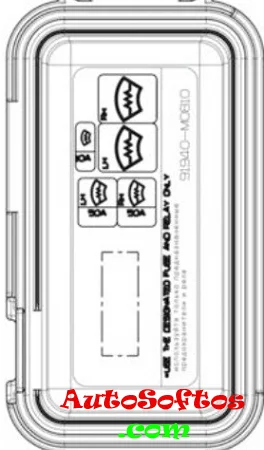

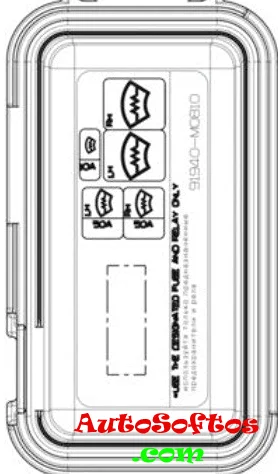

Схема





Тут могут быть предохранители и реле ответственные за нагрев.
На плюсовой клемме аккумуляторной батареи крепится отдельный предохранитель высокой мощности в виде плавкой вставки.
