Предохранители Иж 2126 (2717) и реле с назначением и схемами блоков

  • Разместил: klays067;
  • Прочитано: 31;
  • Дата: 13-06-2024, 02:58;
  • Сообщить о ошибке


Здесь вы найдёте описание предохранителей и реле Иж 2126 / 2171 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Блок предохранителей и реле

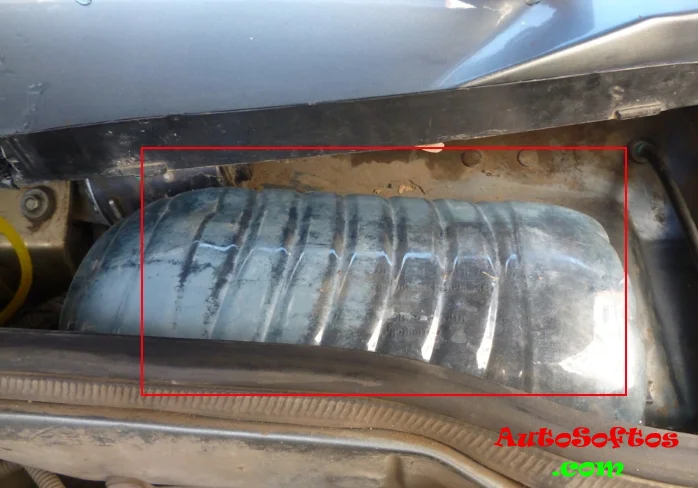

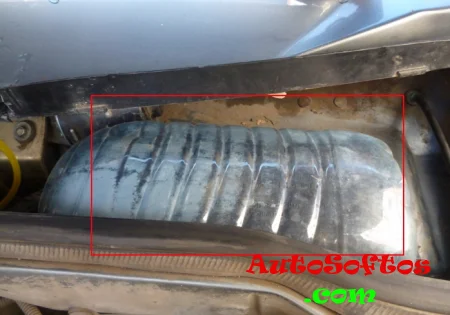

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

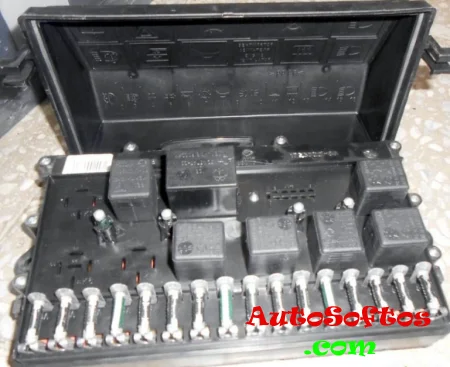

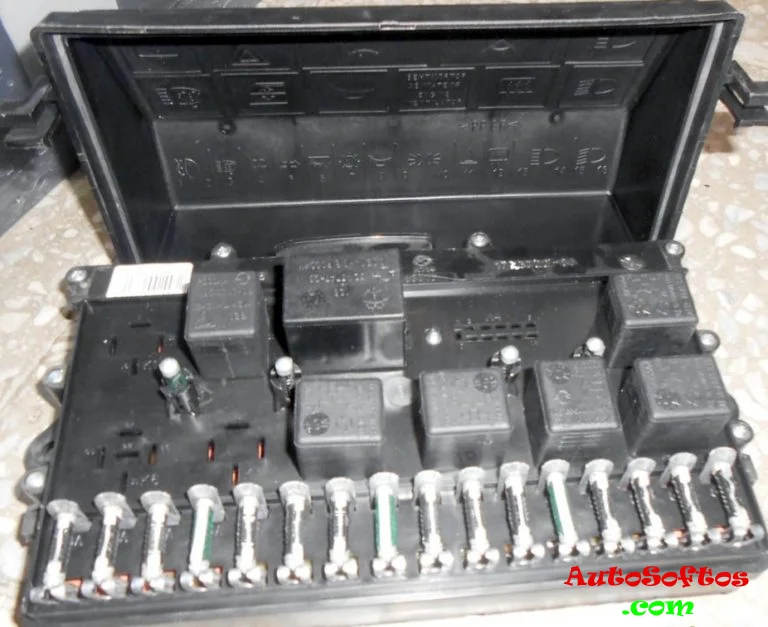

Вариант 1

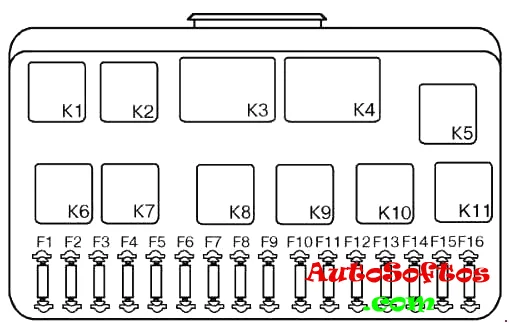

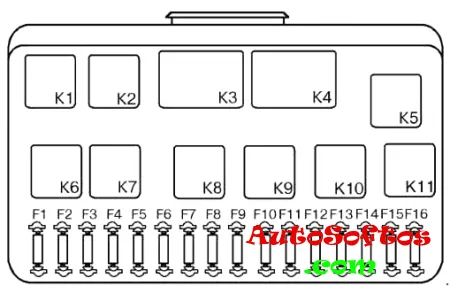

Схема

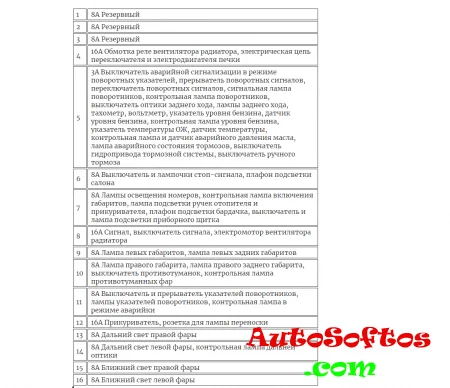

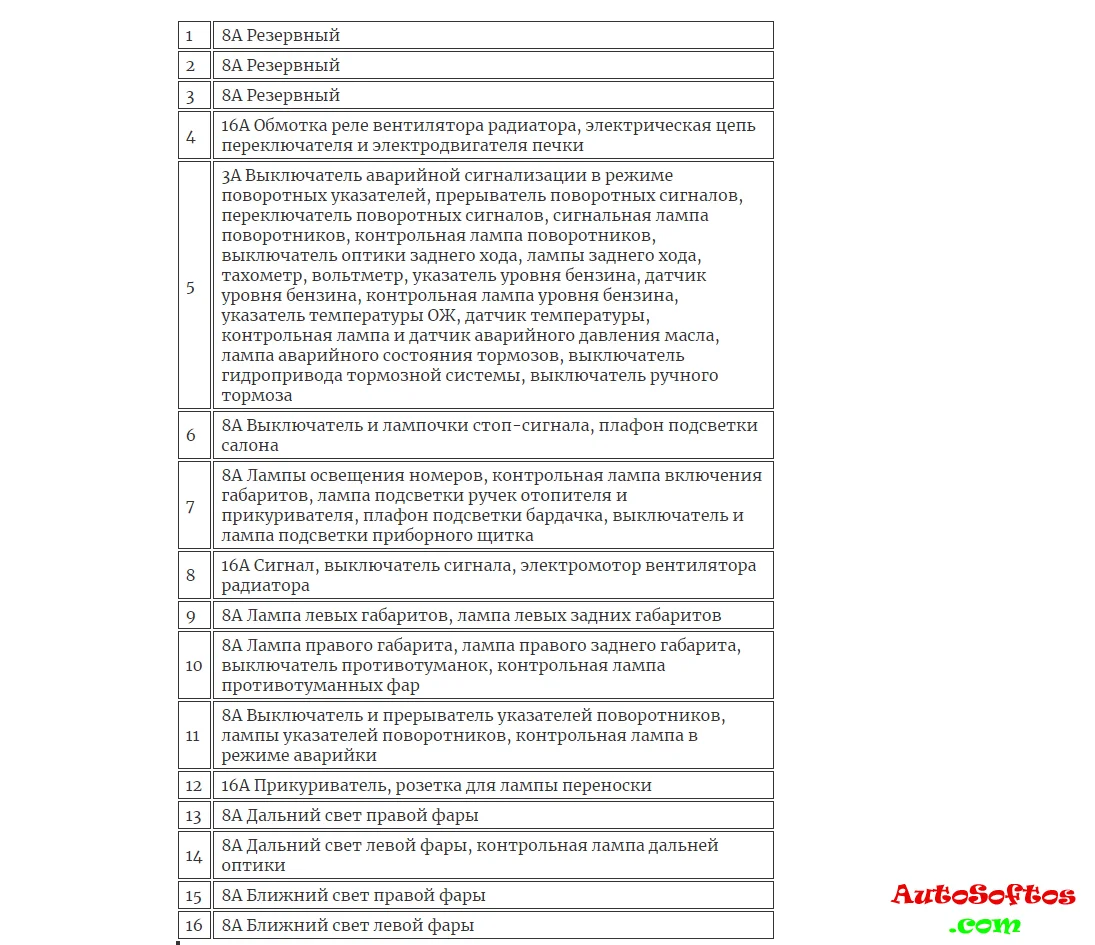

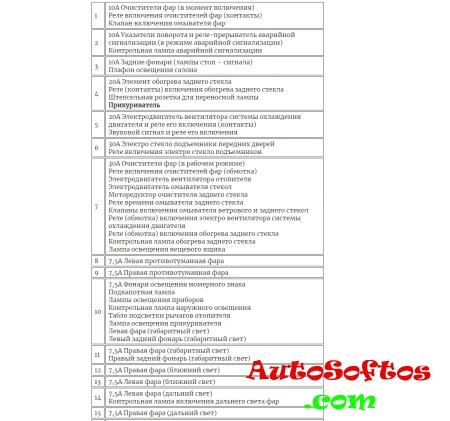

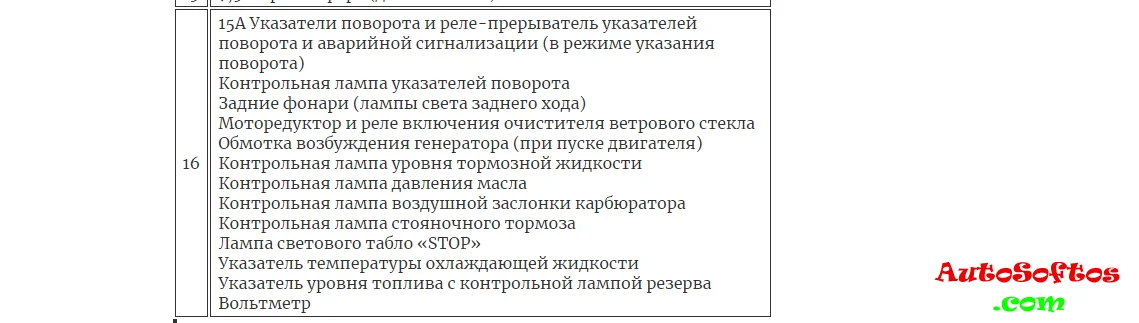

Описание предохранителей




За прикуриватель отвечает предохранитель номер 12 на 16А.

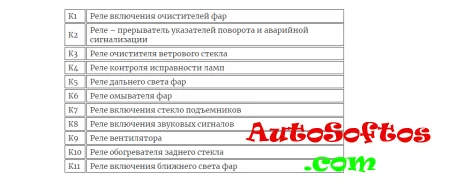

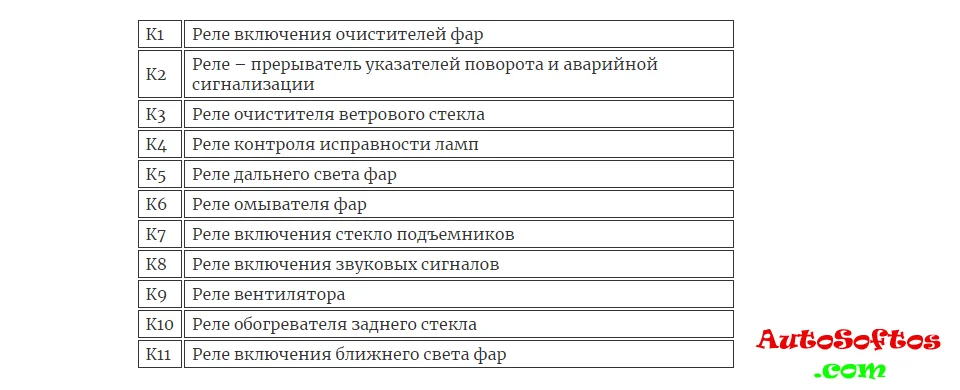

Назначение реле

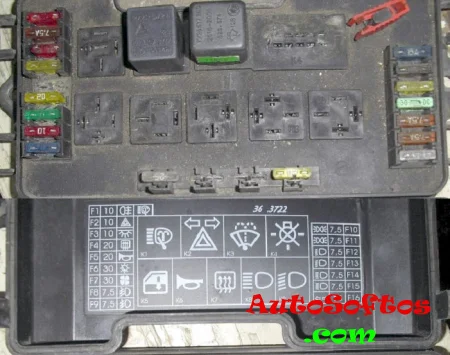

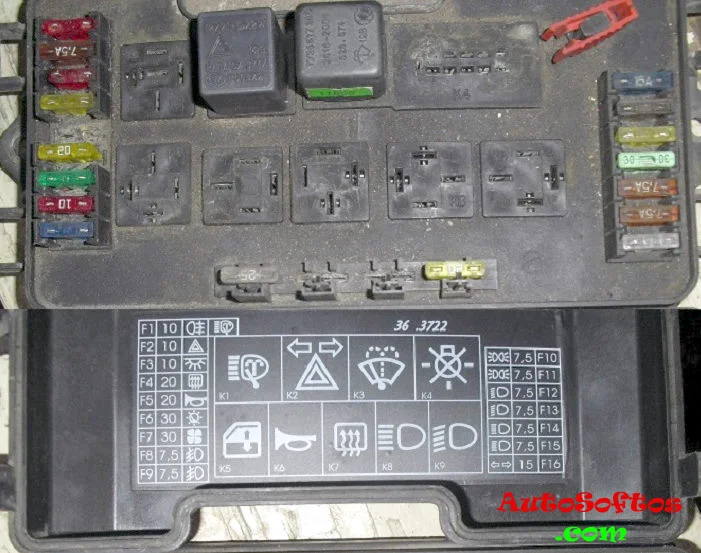

Вариант 2

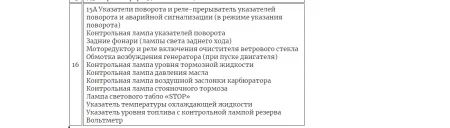

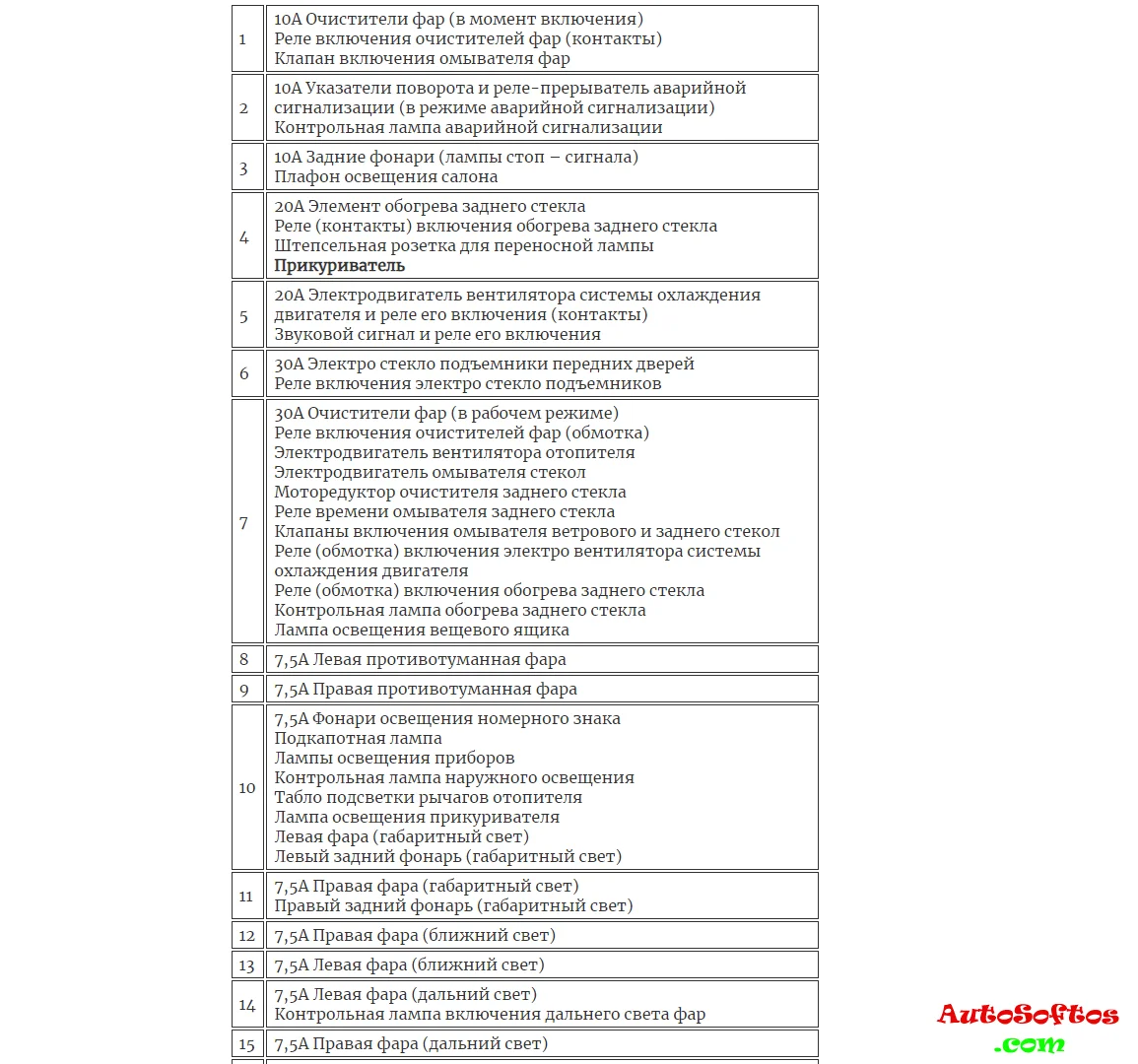

Обозначение предохранителей





За прикуриватель отвечает предохранитель номер 4 на 20А.

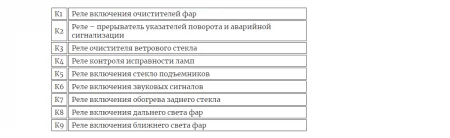

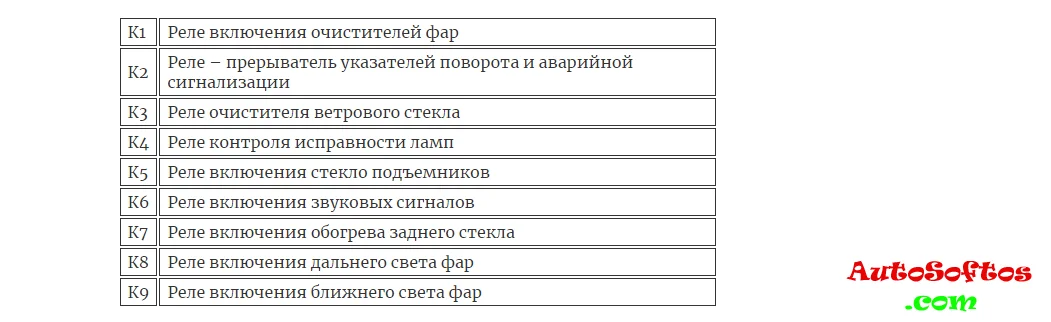

Расшифровка реле
